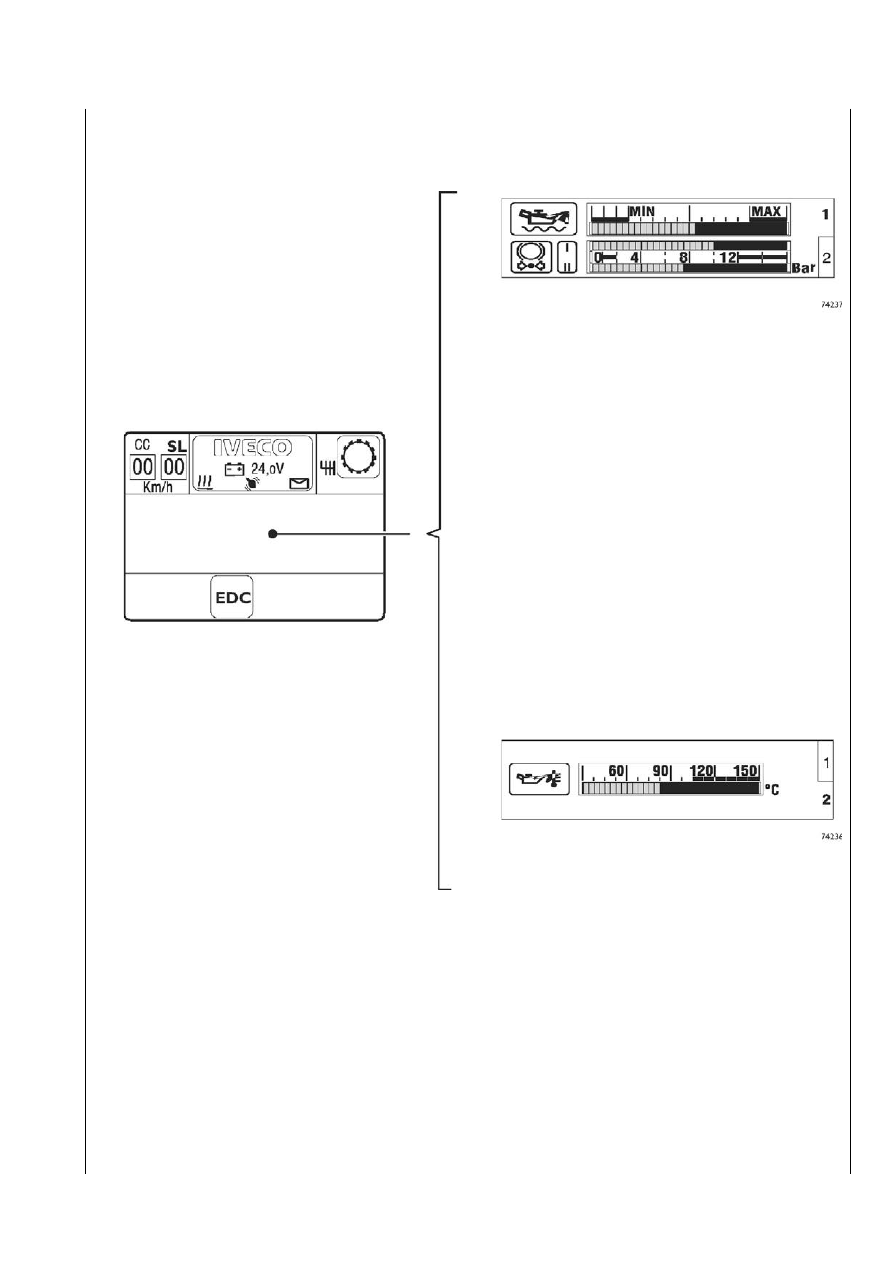

Двигатель работает — Автомобиль в движении, скорость превышает 15 км/ч (отображаются 2 меню)

❑ ДАВЛЕНИЕ МАСЛА

❑ ДАВЛЕНИЕ В ПНЕВМОСИСТЕМЕ

❑ ТЕМПЕРАТУРА МАСЛА

III.16 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

Редакция — апрель 2002 г.

Бортовой компьютер

Бортовой компьютер является ядром системы Multiplex. Он расположен внутри приборной панели со стороны пассажирского
сидения, в главном блоке предохранителей и реле. Бортовой компьютер управляет всеми периферийными системами авто>
мобиля.

Входные сигналы

–

наружные световые приборы автомобиля

–

подсветка салона

–

звуковой сигнал

–

стеклоочистители ветрового стекла

–

запуск двигателя

–

уровень охлаждающей жидкости

–

цепи противоскольжения

БОРТОВОЙ КОМПЬЮТЕР

–

стояночный тормоз

–

кабина откинута

–

коробки отбора мощности

–

люк с электроприводом

–

датчик наружной температуры

–

обогрев ветрового стекла

–

наружные световые приборы автомобиля

Сигналы на выходе

–

подсветка салона

–

звуковой сигнал

–

стеклоочистители ветрового стекла

–

стартер

–

обогрев ветрового стекла

–

выключатель массы аккумуляторной батареи

–

люк с электроприводом

–

контакты для установщиков

–

обогрев ветрового стекла

–

выключатель массы аккумуляторной батареи

–

люк с электроприводом

–

контакты для установщиков

Замена бортового компьютера выполняется в следующем порядке:

1. Поверните ключ зажигания в положение OFF
2. Нажмите на приборной панели кнопку TGC OFF
3. Подождите 15 с до срабатывания главного выключателя массы (для проверки нажмите на кнопку стеклоподъемника, если

он не сработает, это означает, что главный выключатель массы разомкнут)

4. Отсоедините разъем J1
5. Отсоедините остальные разъемы в произвольном порядке
6. Замените электронный блок
7. Подключите в произвольном порядке все разъемы, за исключением J1
8. Подключите разъем J1
9. Поверните ключ зажигания в положение ON.

STRALIS

ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ III.17

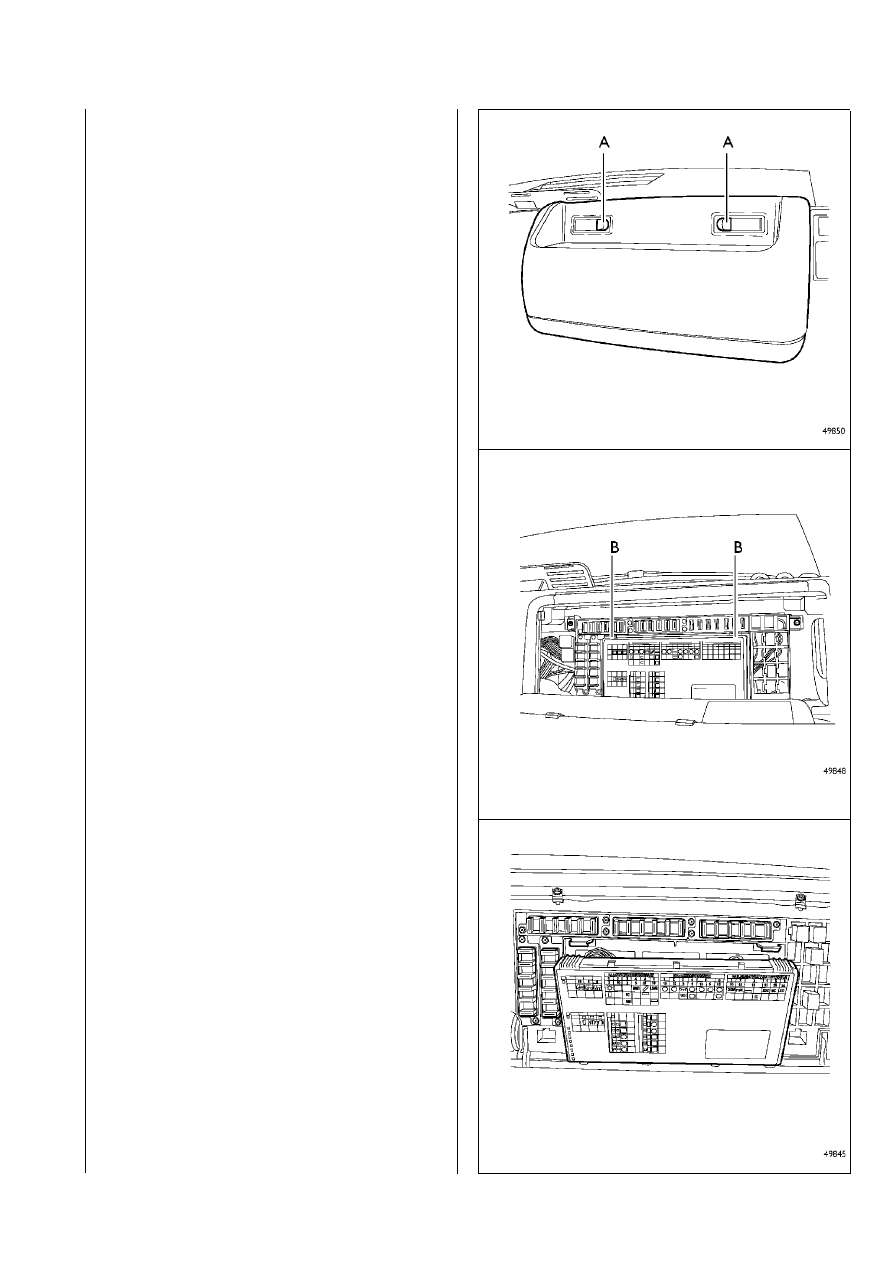

Для снятия бортового компьютера произведите следующие
действия:

–

Надавите на две защелки (А) на вещевом ящике со сто>
роны сиденья пассажира.

–

Поднимите фиксирующие язычки бортового компьюте>
ра (В).

–

С предельной осторожностью вытяните на себя элек>
тронный модуль, с тем чтобы провода не отсоединились
от разъемов.

–

Отсоедините электрические разъемы, расположенные
сзади блока.

III.18 ЭЛЕКТРОННОЕ ОБОРУДОВАНИЕ

STRALIS

Контакты разъемов указаны со стороны присоединения проводов

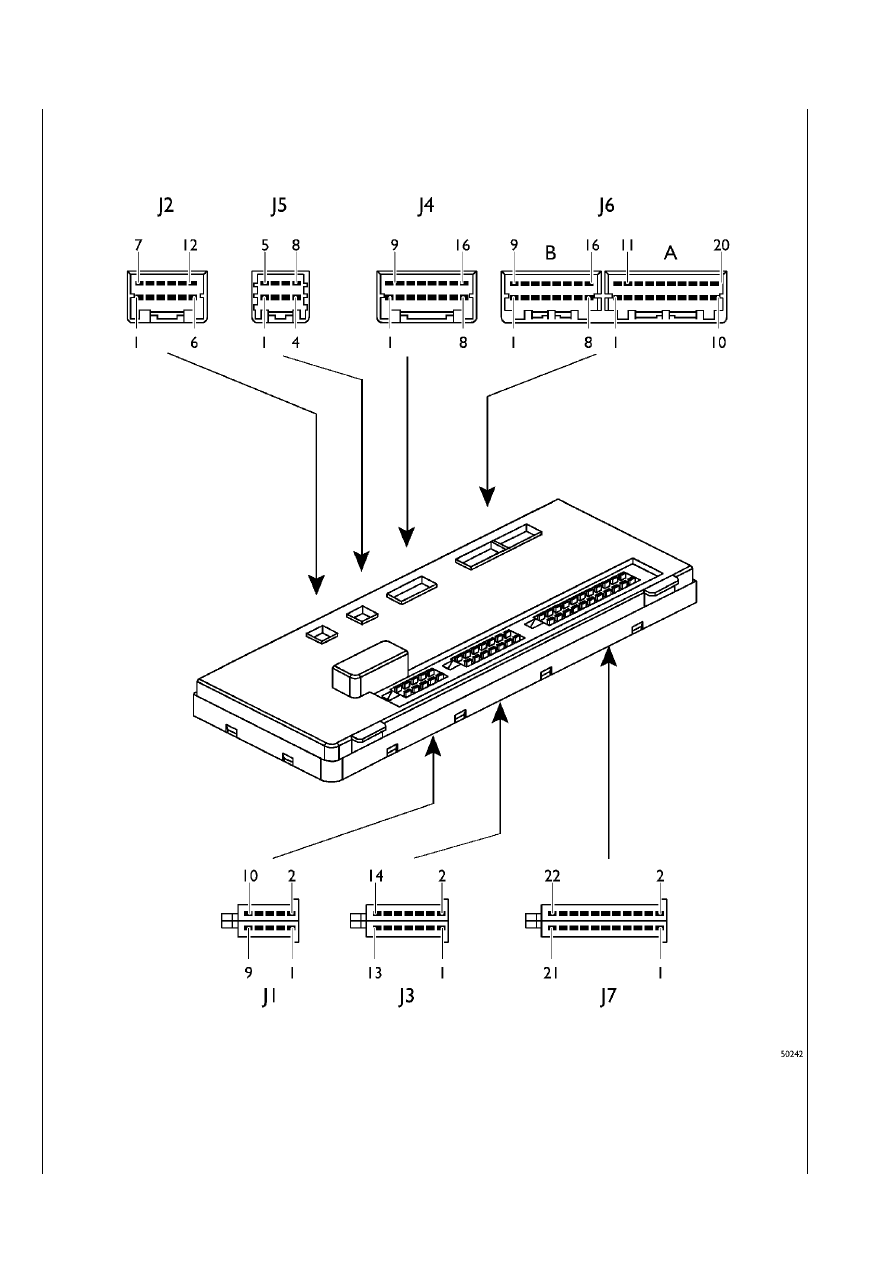

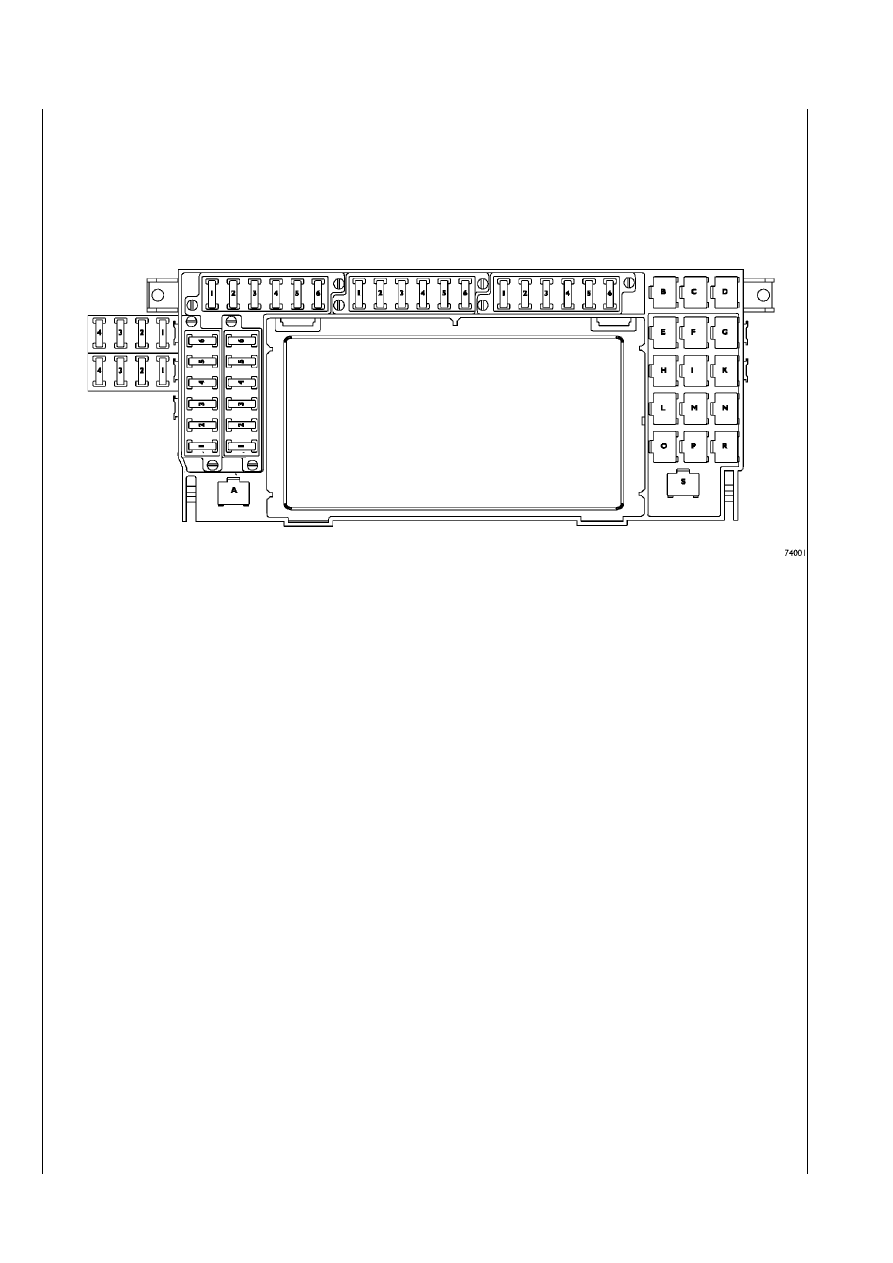

Бортовой компьютер — общий вид
