STRALIS

КОМПОНЕНТЫ

II.5

БОРТОВОЙ КОМПЬЮТЕР

ВСПОМОГАТЕЛЬНЫЕ РЕЛЕ

Поз.

Описание

Код

компонента

A

B

C
D

E
F

G

H

I

K

L

M

N
O

P
R
S

—
Реле контакта 58 (для установщиков)
Коробка отбора мощности 1 Eurotronic
Реле ручной регулировки кондиционера
Реле подогревателя охлаждающей жидкости
Коробка отбора мощности 2 (NA2) Eurotronic
Реле ручной регулировки кондиционера
—
Реле ручной регулировки кондиционера
Реле ручной регулировки кондиционера
—
Реле ручной регулировки кондиционера
Реле ручной регулировки кондиционера
—
Реле ручной регулировки кондиционера
Реле ручной регулировки кондиционера
—

—

25866
25898
25545
25325
25897
25544

—

25874
25310

—

25322
25332

—

25327
25332

—

II.6

КОМПОНЕНТЫ

STRALIS

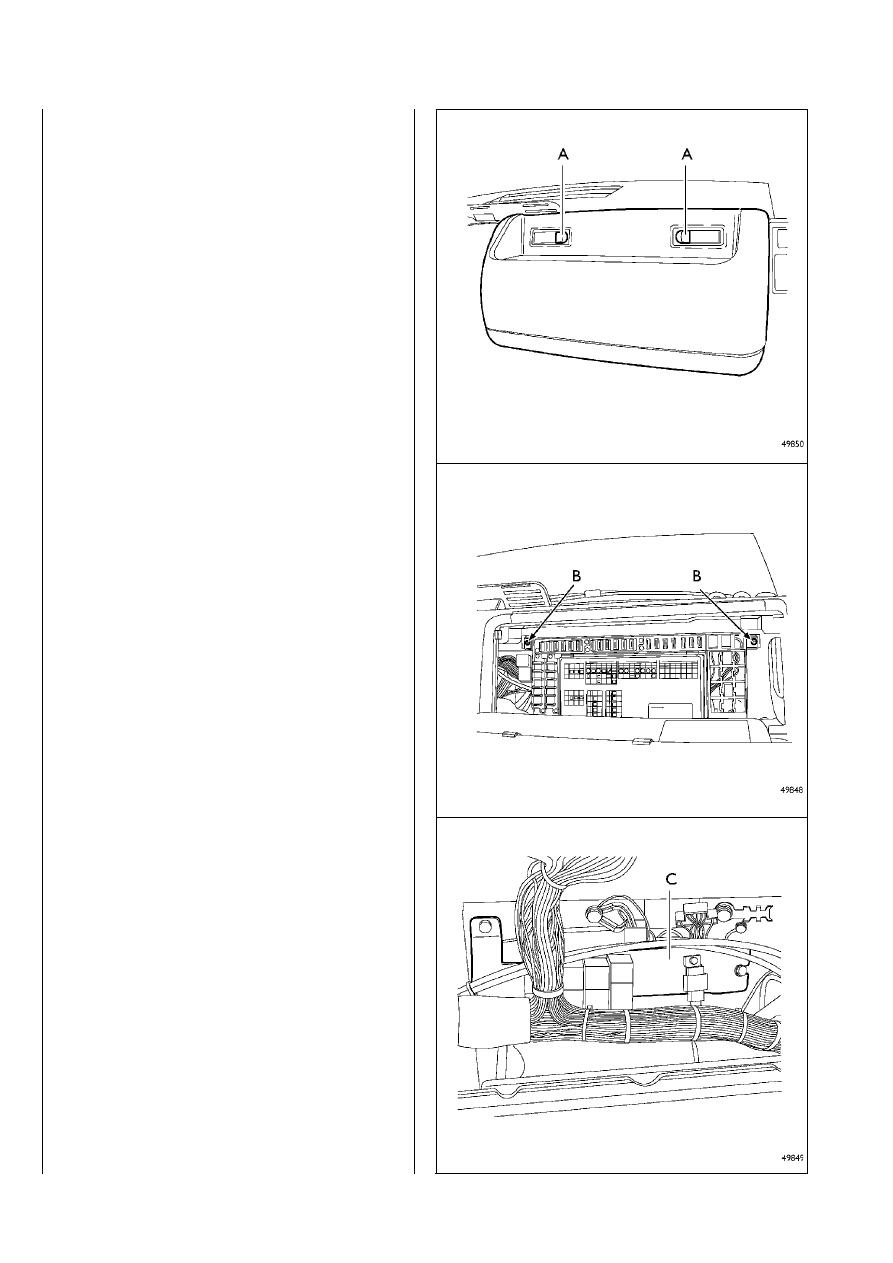

Блок реле

–

Надавите на две защелки (А) на вещевом ящике со сто>
роны сиденья пассажира.
Откиньте вперед вещевой ящик.

–

Отверните два крепежных винта (В) кронштейна и акку>
ратно откиньте его вперед, не допуская отсоединения
проводов от разъемов.

–

При откинутом кронштейне блока предохранителей от>
крывается доступ к блоку реле (С).

STRALIS

КОМПОНЕНТЫ

II.7

Реле

Установлены позади БОРТОВОГО КОМПЬЮТЕРА

Поз.

Назначение

Код

компонента

GA

GB

GC
GD

GE
GF

Реле подогревателя фильтра грубой очистки топлива
Реле (контакт 15) 50 А
Реле стартера (50) 40 А
Реле блока управления EDC (Главное реле)
Обогрев ветрового стекла
Обогрев ветрового стекла

25825
25213
25200
25924

25818/A

25818/B

II.8

КОМПОНЕНТЫ

STRALIS

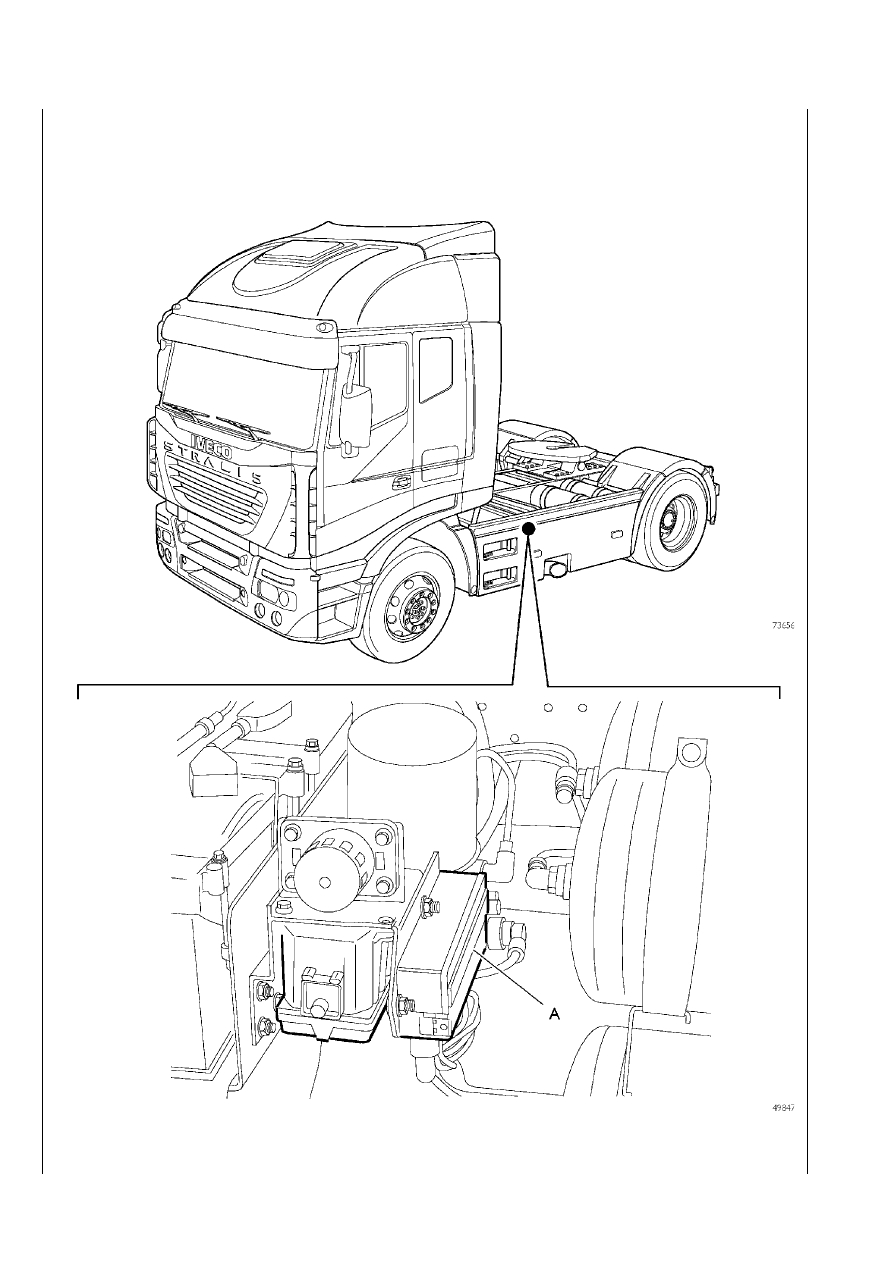

ВСПОМОГАТЕЛЬНЫЕ ПРЕДОХРАНИТЕЛИ (70000)

Установлены с левой стороны автомобиля, около аккумуляторных батарей и главного выключателя массы. Если отжать две
пружинные защелки на крышке (А), открывается доступ к отсеку предохранителей.

А.

 Дополнительные предохранители
