Грузовик Iveco Stralis. Руководство - часть 210

S

TRALIS

ПОДВЕСКИ

1

РАЗДЕЛ 9

5004

Подвески

Стр.

❑

Схема задней пневматической подвески
автомобилей 6

× 2Y/PS . . . . . . . . . . . . . . . . . . . .

25

❑

Схема пневматической подвески
автомобилей 6

× 2TX/P . . . . . . . . . . . . . . . . . . . .

26

❑

Схема задней пневматической подвески
автомобилей 6

× 2Y/FT . . . . . . . . . . . . . . . . . . . .

27

❑

Схема задней пневматической подвески
автомобилей 6

× 2Y/FT . . . . . . . . . . . . . . . . . . . .

28

❑

Схема задней пневматической подвески
автомобилей 6

× 4 Z/P # 6 × 4 TZ/P . . . . . . . . .

29

❑

Схема задней пневматической подвески
автомобилей 6x4 TZ/P # HM . . . . . . . . . . . . . . . .

30

ТЕХНИЧЕСКИЕ  ХАРАКТЕРИСТИКИ . . . . . . . . . . . . . .

31

❑

Пневматическая система . . . . . . . . . . . . . . . . . . .

31

ОСНОВНЫЕ УЗЛЫ ПНЕВМАТИЧЕСКОЙ СИСТЕМЫ .

32

❑

Разгрузочный клапан . . . . . . . . . . . . . . . . . . . . . . .

32

❑

Диагностика неисправностей . . . . . . . . . . . . . . .

32

❑

Датчик уровня . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

32

❑

Электропневматический распределитель . . . .

33

❑

Датчик давления, индикатор нагрузки . . . . . . . .

34

❑

Датчик низкого давления в пневмосистеме . . .

34

❑

Пневматические рессоры . . . . . . . . . . . . . . . . . . .

34

❑

Электронный блок управления пневматической
подвеской ECAS . . . . . . . . . . . . . . . . . . . . . . . . . . .

34

ДИАГНОСТИКА  НЕИСПРАВНОСТЕЙ . . . . . . . . . . .

35

❑

Диагностические приборы . . . . . . . . . . . . . . . . . .

35

❑

Диагностика по приборному щитку . . . . . . . . . .

37

❑

Устранение неисправностей по кодам
DTC#FMI . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

39

ОБОРУДОВАНИЕ И ИНСТРУМЕНТ . . . . . . . . . . . . .

64

МОМЕНТЫ ЗАТЯЖКИ . . . . . . . . . . . . . . . . . . . . . . . . . .

66

❑

Механическая передняя подвеска . . . . . . . . . . .

66

❑

Пневматическая передняя подвеска . . . . . . . . .

67

Стр.

ПОДВЕСКИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3

ОПИСАНИЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3

❑

Механическая передняя подвеска . . . . . . . . . . .

3

❑

Пневматическая передняя подвеска . . . . . . . . .

3

❑

Пневматическая задняя подвеска . . . . . . . . . . . .

3

ТЕХНИЧЕСКИЕ  ХАРАКТЕРИСТИКИ . . . . . . . . . . . . . .

4

❑

Рессоры среднего дополнительного моста
(автомобили с пневматической подвеской) . . .

9

ЧЕРТЕЖ ПЕРЕДНЕЙ МЕХАНИЧЕСКОЙ

ПОДВЕСКИ В СБОРЕ . . . . . . . . . . . . . . . . . . . . . . . .

10

❑

Передние  амортизаторы . . . . . . . . . . . . . . . . . . .

13

❑

Задние амортизаторы . . . . . . . . . . . . . . . . . . . . . .

14

ПНЕВМАТИЧЕСКАЯ  ПОДВЕСКА . . . . . . . . . . . . . . . .

15

❑

Подъем, опускание и выравнивание
рамы шасси при помощи пульта
дистанционного  управления . . . . . . . . . . . . . . . .

15

❑

Запись уровней . . . . . . . . . . . . . . . . . . . . . . . . . . . .

15

❑

Схема задней пневматической подвески тягачей
4

× 2T/P . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

16

❑

Схема пневматической подвески тягачей
4

× 2T/FP/FP#CT/FP#GV . . . . . . . . . . . . . . . . . . . .

17

❑

Схема пневматической подвески автомобилей
4

× 2FP#СМ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

18

❑

Схема пневматической подвески автомобилей
6

× 2Y/FP/FS#GV . . . . . . . . . . . . . . . . . . . . . . . . . .

19

❑

Схема пневматической подвески автомобилей
6

× 2Y/FP/FS#CM . . . . . . . . . . . . . . . . . . . . . . . . .

20

❑

Схема пневматической подвески автомобилей
6

× 2Y/FP/FS#GV . . . . . . . . . . . . . . . . . . . . . . . . . .

21

❑

Схема пневматической подвески автомобилей
6

× 2Y/FP/FS#CM . . . . . . . . . . . . . . . . . . . . . . . . .

22

❑

Схема задней пневматической подвески
автомобилей 6

× 2Y/PT . . . . . . . . . . . . . . . . . . . .

23

❑

Схема задней пневматической подвески
автомобилей 6

× 2Y/PS . . . . . . . . . . . . . . . . . . . .

24

2

ПОДВЕСКИ

S

TRALIS

Стр.

❑

Пневматическая передняя подвеска с реактивными
штангами . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

68

❑

Пневматическая подвеска среднего
дополнительного моста автомобилей
с колесной формулой 6

× 2 C. . . . . . . . . . . . . . .

69

❑

Задняя пневматическая подвеска автомобилей
с колесной формулой 4

× 2 # 6 × 2 C . . . . . . . .

70

❑

Пневматическая задняя подвеска автомобилей
6

× 2 P/PT/FT . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

71

❑

Пневматическая задняя подвеска автомобилей
6

× 2 P/FP/FS . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

72

❑

Пневматическая задняя подвеска автомобилей
6

× 2 P . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

73

СНЯТИЕ#УСТАНОВКА ПЕРЕДНИХ

ЛИСТОВЫХ РЕССОР . . . . . . . . . . . . . . . . . . . . . . . .

74

❑

Снятие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

74

❑

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

74

СНЯТИЕ#УСТАНОВКА ШТАНГ ПЕРЕДНЕЙ

ПОДВЕСКИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

75

❑

Снятие продольных штанг . . . . . . . . . . . . . . . . . . .

75

❑

Снятие поперечной штанги . . . . . . . . . . . . . . . . .

75

❑

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

75

ЗАДНЯЯ ПОДВЕСКА . . . . . . . . . . . . . . . . . . . . . . . . . . .

77

❑

Снятие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

77

❑

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

77

СНЯТИЕ#УСТАНОВКА ПРОДОЛЬНОГО РЫЧАГА

ПОДВЕСКИ ЗАДНЕГО МОСТА . . . . . . . . . . . . . .

78

СНЯТИЕ#УСТАНОВКА ПРОДОЛЬНОГО

РЫЧАГА ПОДВЕСКИ ДОПОЛНИТЕЛЬНОГО
ЗАДНЕГО МОСТА . . . . . . . . . . . . . . . . . . . . . . . . . . .

78

СНЯТИЕ#УСТАНОВКА КОСОГО РЫЧАГА

ПОДВЕСКИ ЗАДНЕГО МОСТА . . . . . . . . . . . . . .

78

СНЯТИЕ#УСТАНОВКА КОСОГО РЫЧАГА

ПОДВЕСКИ ДОПОЛНИТЕЛЬНОГО
ЗАДНЕГО МОСТА . . . . . . . . . . . . . . . . . . . . . . . . . . .

78

❑

Снятие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

78

❑

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

78

Стр.

ЗАМЕНА ОСИ С ЭЛАСТИЧНОЙ ВТУЛКОЙ

В РЫЧАГЕ ПОДВЕСКИ . . . . . . . . . . . . . . . . . . . . . . .

79

❑

Снятие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

79

❑

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

79

СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ

УСТОЙЧИВОСТИ . . . . . . . . . . . . . . . . . . . . . . . . . . .

80

ПЕРЕДНИЙ СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ

УСТОЙЧИВОСТИ . . . . . . . . . . . . . . . . . . . . . . . . . . .

80

СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ

СРЕДНЕГО ДОПОЛНИТЕЛЬНОГО МОСТА
(автомобили 6

× 2 C) . . . . . . . . . . . . . . . . . . . . . . . .

80

ЗАДНИЙ СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ

УСТОЙЧИВОСТИ . . . . . . . . . . . . . . . . . . . . . . . . . . .

80

СТАБИЛИЗАТОР ПОПЕРЕЧНОЙ УСТОЙЧИВОСТИ

ЗАДНЕГО ДОПОЛНИТЕЛЬНОГО МОСТА
(автомобили 6

× 2 P) . . . . . . . . . . . . . . . . . . . . . . . . .

80

❑

Снятие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

80

❑

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

80

РЕЗИНОВЫЕ ВТУЛКИ . . . . . . . . . . . . . . . . . . . . . . . . . .

83

❑

Замена резиновых втулок штанги переднего
стабилизатора . . . . . . . . . . . . . . . . . . . . . . . . . . . .

83

❑

Замена резиновых втулок штанги заднего
стабилизатора . . . . . . . . . . . . . . . . . . . . . . . . . . . .

83

АМОРТИЗАТОРЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

84

❑

Снятие#установка . . . . . . . . . . . . . . . . . . . . . . . . . .

84

❑

Амортизаторы переднего моста
(автомобили (6

× 2 С) . . . . . . . . . . . . . . . . . . . . . .

84

❑

Амортизаторы дополнительного
среднего моста . . . . . . . . . . . . . . . . . . . . . . . . . . . .

84

❑

Амортизаторы заднего моста . . . . . . . . . . . . . . .

84

❑

Амортизаторы дополнительного заднего
моста (автомобили (6

× 2 Р) . . . . . . . . . . . . . . . .

84

❑

Снятие . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

84

❑

Установка . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

84

РЕГУЛИРОВКА РАМЫ ШАССИ . . . . . . . . . . . . . . . . . .

85

S

TRALIS

ПОДВЕСКИ

3

5004

ПОДВЕСКИ

ОПИСАНИЕ

В зависимости от модификации подвеска автомобиля мо#
жет быть:
❑ пневматическая
❑ смешанная (передняя механическая и задняя пневмати#

ческая).

Механическая передняя подвеска

Передняя подвеска включает в себя:

• гидравлические амортизаторы двустороннего действия;
• стабилизатор поперечной устойчивости;
• параболические листовые рессоры.

Пневматическая передняя подвеска

Передняя подвеска включает в себя:

• гидравлические амортизаторы двустороннего действия;
• стабилизатор поперечной устойчивости;
• параболические листовые рессоры и пневморессоры

(для автомобилей с колесной формулой 4

× 2 с пол#

ной пневматической подвеской и для среднего допол#
нительного моста только на автомобилях с колесной
формулой 6

× 2С).

• пневматические рессоры с продольными штангами

(только для автомобилей с колесной формулой 6

× 2Р

с полностью пневматической подвеской.

Пневматическая задняя подвеска

Задняя подвеска включает в себя:

• стабилизаторы поперечной устойчивости;
• гидравлические амортизаторы двустороннего действия;
• пневморессоры.

4

ПОДВЕСКИ

S

TRALIS

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

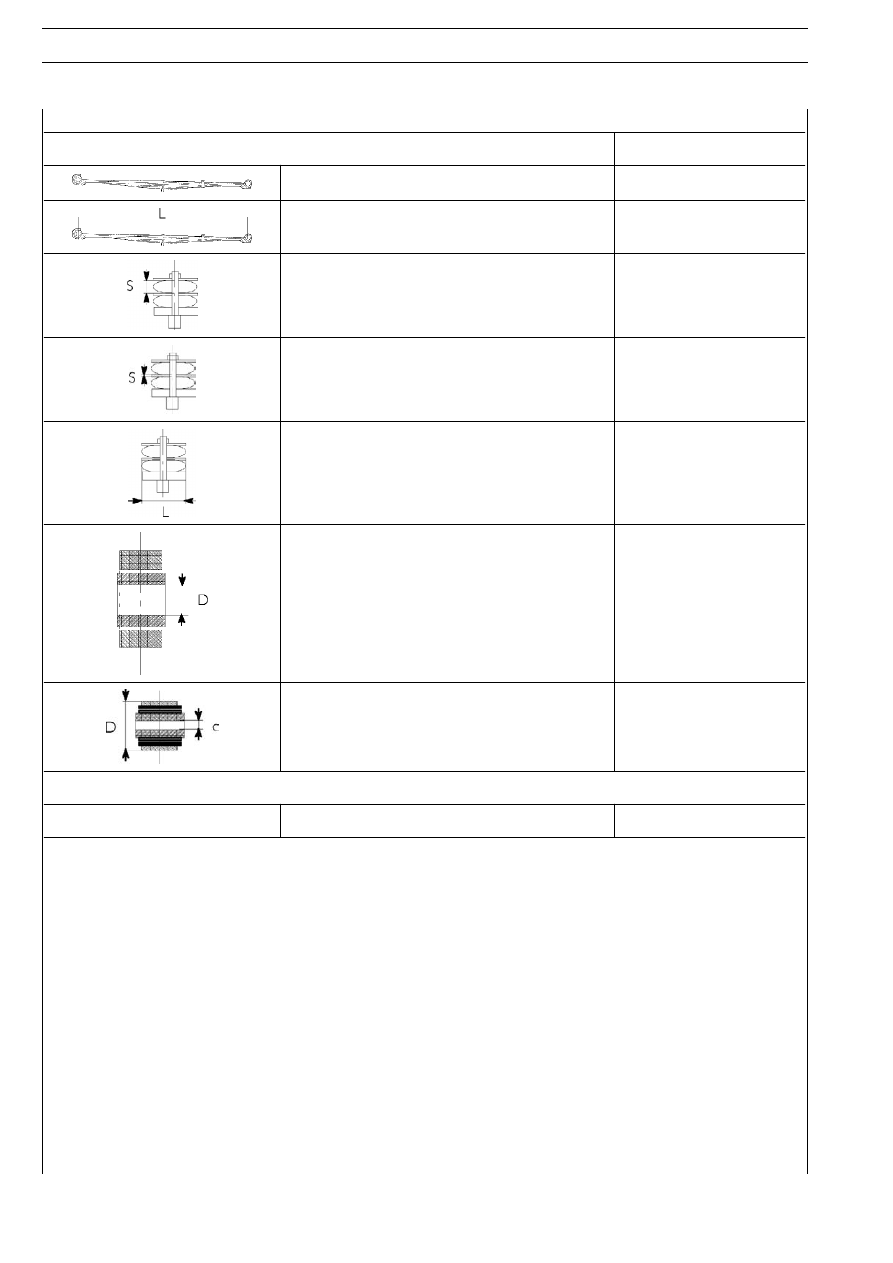

ПЕРЕДНЯЯ ПОДВЕСКА: МОДЕЛИ 4

× 2 $ 6 × 2P $ 6 × 4

мм

параболические листовые рессоры с допустимой

нагрузкой 8 тонн

№ 2

Длина рессоры (измерена между центрами проушин)

1900

–6

Толщина листа (измерена на середине)

❑

êоренной лист

❑

листы 2 -3

25
26

Зазор междó листами

3

Ширина листа

90

Внóтренний диаметр проóшины êоренноãо листа

(ãнездо втóлêи)

60,1

− 60,2

D = нарóжный диаметр втóлêи
d = внóтренний диаметр втóлêи

62,0

−



62,8

20,2

− 20,5

КОНТРОЛЬНЫЕ ДАННЫЕ ДЛЯ НОВЫХ ЛИСТОВЫХ РЕССОР

Упрóãость, мм/êН

4,41

+0
