СПЕЦИАЛЬНЫЕ ЦЕПИ

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

,,,

 

Разъем «В» (Кабина/рама)

1 —

Масса

2 —

Масса

3 —

Плюс (под главным реле)

4 —

Плюс (под главным реле)

5 —

К тахографу, к счетчику оборотов и к диагностическому разъему

6 —

К переключателю управления функциями системы EDC и к контрольной лампе EDC

7 —

К блоку управления ABS

8 —

Переключатель управления моторным тормозом, реостаты моторного тормоза, датчик нажатия педали акселератора,
переключатель управления моторным тормозом с рабочими тормозами

9 —

К диагностическому разъему

10 —

Реле включения реостата прогрева

11 —

Соединение с «линией»

12 —

Соединение с «линией»

13 —

К диагностическому разъему

14 —

Резерв

15 —

Плюс под реле для включения EDC

16 —

Датчик нагрузки на акселератор для EDC

17 —

Датчик нагрузки на акселератор для EDC

18 —

Контрольная лампа прогрева

19 —

Резерв

20 —

Датчик на сцеплении для EDC

21 —

Круиз—контроль, разъем ST44 (контакт 5)

22 —

Разъем ST44 (контакт 10)

23 —

Датчик нагрузки на акселератор для EDC

24 —

К диагностическому разъему

25 —

Реостат моторного тормоза, датчик нагрузки на акселератор для экономичного режима, разъем ST44 (контакт 6),
реостат экономичного режима и отбор мощности

26 —

Датчик нажатия педали тормоза

27 —

Реле включения EDC (главное реле)

28 —

Разъем ST44 (контакт 6), реостат экономичного режима и отбора мощности

29 —

Тахограф (контакт D3)

30 —

К блоку управления ABS (контакт 29)

31 —

Выключатель вторичного сигнала с педали тормоза на блок управления EDC

32 —

Круиз—контроль, разъем ST44 (контакт 2)

33 —

Круиз—контроль, разъем ST44 (контакт 4)

34 —

Круиз—контроль, разъем ST44 (контакт 3)

35 —

Датчик нагрузки на акселератор для EDC

76

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

СПЕЦИАЛЬНЫЕ ЦЕПИ

III.59

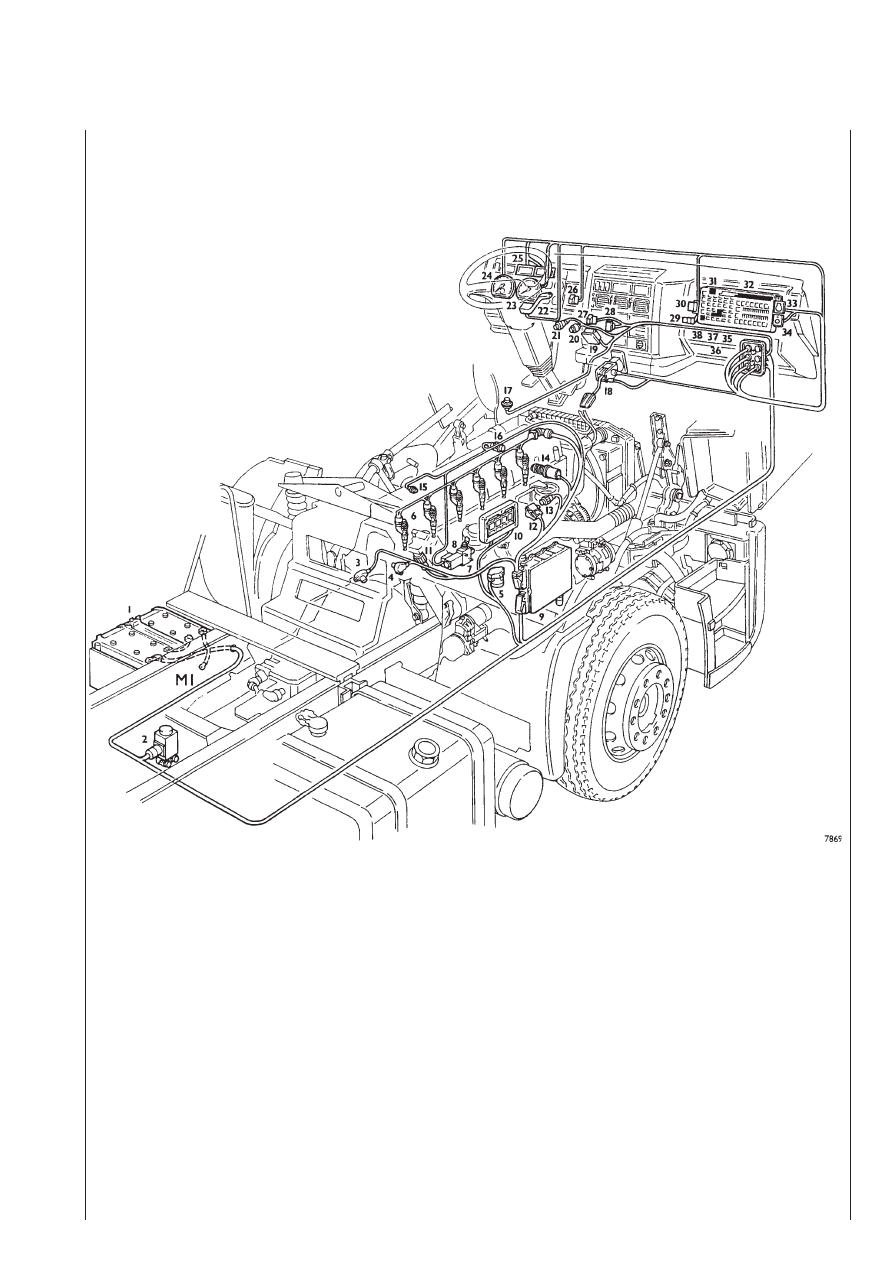

Расположение и идентификация компонентов системы EDC MS6.2

76

III.60

СПЕЦИАЛЬНЫЕ ЦЕПИ

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА



L



B =



; 9



M K        4



N   K !



B :

B     =



; 4   =O#



P O#



N



;



; 4=  O#



; 4=  O#



B



; 9 =  QRSTUVWXSYZS



;  4/!9 / O#



 !



;/



;  O#



;/



 !    = O#



;



.  !  O#



B



B 4E



P 7[   4=



.  !



 !    A /=



+: /



P 2  : /=9



P F



)  =



. 4 O#



1 !   4=\]#^QZ_`ZS6@UaR_6\?Q



 !  =  O#!9



N  ! O#



N  ! O#



N    =

76

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

СПЕЦИАЛЬНЫЕ ЦЕПИ

III.61










  !" #



КОМПОНЕНТЫ

Датчик давления

Технические данные
Момент затяжки

60Нм

Температурный диапазон

–20°С

÷ 120°С

ОБЩИЙ ВИД

УПРОЩЕННАЯ СХЕМА СОЕДИНЕНИЙ

ОБЩИЙ ВИД С СООТВЕТСТВУЮЩИМИ ЭЛЕКТРИЧЕСКИМИ КАБЕЛЯМИ
