76

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

ОБЩИЕ СВЕДЕНИЯ

II.91

Обозначение

Назначение

Цветовой од

абеля

1 Датчи ровня охлаждающей жидости в радиаторе

5520

2 Элетродвиатель очистителя ветровоо стела.

8873

3 Элетродвиатель очистителя ветровоо стела.

8881

4 Элетродвиатель очистителя ветровоо стела.

8882

5 Элетродвиатель очистителя ветровоо стела.

8880

G

6 Вылючатель стоп-синала

1117

7 Вылючатель стоп-синала

1176

8 Вылючатель правления моторным тормозом

0043

9 Питание лампы освещения стпеней

4445

10 Масса при влючении лампы на рыше

0003

Настенный разъем G (

) в передней части кабины

(Расположенное спереди электрооборудование)

ВНЕШНЯЯ СТОРОНА КАБИНЫ

ВНУТРЕННЯЯ СТОРОНА КАБИНЫ

76

II.92

ОБЩИЕ СВЕДЕНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

Обозначение

Назначение

Цветовой од

абеля

1

Контат 6 дополнительноо разъема прицепа

7790

2

Задние противотманные фонари

2283

3

Фонарь заднео хода

2226

4

Задний правый азатель поворота

1125

5

Задний левый азатель поворота

1120

6

Правый азатель поворота прицепа

1185

7

Левый азатель поворота прицепа

1180

8

Дополнительный 7-онтатный разъем для подлючения прицепа

6442

9

Стоп-синалы

1175

10

Резерв

—

H

11

Освещение номерноо знаа

3330

12

Боовые фонари

3339

13

Резерв

—

14

Износ задних тормозов

6667

15

Контат 2 дополнительноо разъема прицепа 72001

8890

16

Резерв

—

17

Резерв

—

18

Резерв

—

19

Резерв

—

Настенный разъем H (

) в передней части кабины

(Задние фонари — разъем прицепа)

ВНЕШНЯЯ СТОРОНА КАБИНЫ

ВНУТРЕННЯЯ СТОРОНА КАБИНЫ

76

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

ОБЩИЕ СВЕДЕНИЯ

II.93

Обозначение

Назначение

Цветовой од

абеля

J

–

Изолированная масса на отрицательном выводе амлятора

0066

K

–

Резерв

—

1

К датчи тахорафа (онтат 4) +

5514

2

К датчи тахорафа (онтат 3)

5516

T

3

К датчи тахорафа (онтат 2)

5517

4

К датчи тахорафа (онтат 1) –

0058

Настенные разъемы в передней части кабины J — K — T (

)

(Тахограф — Изолированная масса)

ВНЕШНЯЯ СТОРОНА КАБИНЫ

ВНУТРЕННЯЯ СТОРОНА КАБИНЫ

76

II.94

ОБЩИЕ СВЕДЕНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

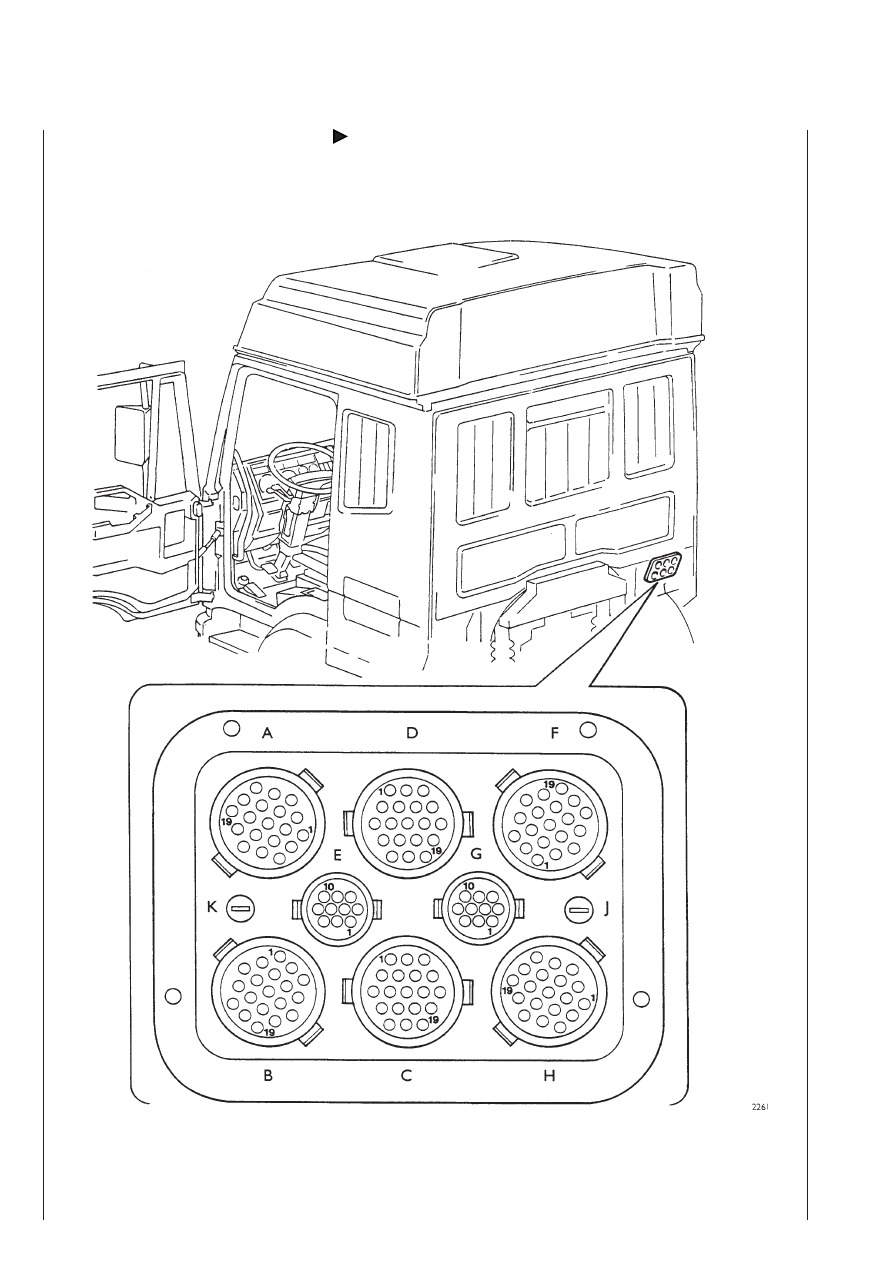

Настенный разъем в задней части кабины (

)

Расположение настенного разъема

11.29

ЦВЕТОВАЯ КОДИРОВКА НАСТЕННОГО РАЗЪЕМА
A. ЧЕРНЫЙ — B. ЖЕЛТЫЙ — C. БЕЛЫЙ — D. ЗЕЛЕНЫЙ — E. ЧЕРНЫЙ — F. КОРИЧНЕВЫЙ — G. БЕЛЫЙ — H. ГОЛУБОЙ — J. КОРИЧНЕВЫЙ —
K. КОРИЧНЕВЫЙ
