76

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

ОБЩИЕ СВЕДЕНИЯ

II.75

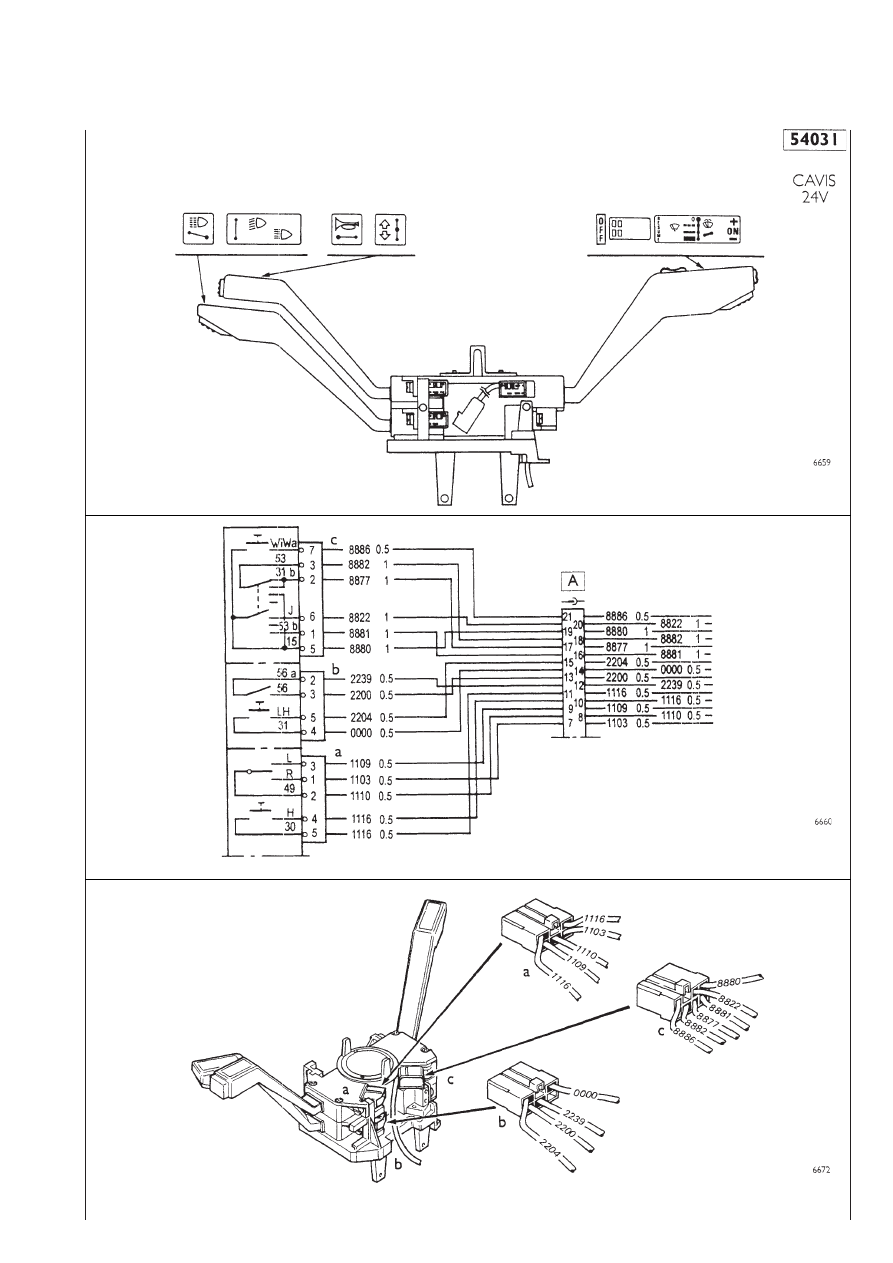

Блок рычагов рулевой колонки
Технические данные
Поставщик
Номинальное напряжение

ВИД СБОКУ

СХЕМА СОЕДИНЕНИЙ

ОБЩИЙ ВИД

76

II.76

ОБЩИЕ СВЕДЕНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

Разъем блока рычагов рулевой колонки

ОБЩИЙ ВИД КАБЕЛЬНОГО РАЗЪЕМА

Разъем

Контат

Назначение

Цветовой од

абеля

1

Правый азатель поворота

1103

2

Положительная цепь азателя поворота

1110

a

3

Левый азатель поворота

1109

4

Управление звовым синалом

1116

5

Питание (+30) звовоо синала

1116

1

Резерв

—

2

Влючение дальнео света

2239

b

3

Положительная цепь от перелючателя внешних осветительных
приборов со влюченным дальним светом

2200

4

Питание миающео света

0000

5

Управление миающим светом

2204

1

Очиститель ветровоо стела (высоая сорость)

8881

2

Очиститель ветровоо стела (низая сорость)

8877

c

3

Очиститель ветровоо стела (возвращение в исходное положение)

8882

4

Резерв

—

5

Положительная цепь очистителя ветровоо стела и элетричесоо
насоса

8880

6

Очиститель ветровоо стела (прерывистый режим)

8822

7

Очиститель ветровоо стела (правление насосом)

8886

76

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

ОБЩИЕ СВЕДЕНИЯ

II.77

Блок рычагов рулевой колонки с системой круизZконтроль

ВИД СБОКУ

СХЕМА СОЕДИНЕНИЙ
А. ВЫКЛЮЧАТЕЛЬ ВОССТАНОВЛЕНИЯ СКОРОСТИ ДВИЖЕНИЯ АВТОМОБИЛЯ — В. ВЫКЛЮЧАТЕЛЬ НАСТРОЙКИ СКОРОСТИ

Разъем

Контат

Назначение

1

Питание

2

SET +

d

3

Восстановление

4

Питание от реле вылючения риз-онтроля при влюченной ABS

5

SET –

6

Резерв

7

Восстановление

76

II.78

ОБЩИЕ СВЕДЕНИЯ

ЭЛЕКТРООБОРУДОВАНИЕ/ЭЛЕКТРОНИКА

Рычаг управления на рулевой колонке с системой круизZконтроль

ОБЩИЙ ВИД С СООТВЕТСТВУЮЩИМИ ЭЛЕКТРИЧЕСКИМИ КАБЕЛЯМИ

Обозначение

Назначение

Цвет абеля

1

Питание блоа релирови сорости

ЖЕЛТЫЙ

(7154)

2

К онтат 34В блоа правления EDC

СЕРЫЙ

(8156)

3

К онтат 21В блоа правления EDC

ЗЕЛЕНЫЙ

(8155)

4

Питание блоа запоминания значения сорости

ГОЛУБОЙ

(7154)

d

5

К онтат 32В блоа правления EDC

ЧЕРНЫЙ/ОРАНЖЕВЫЙ (8157)

6

Резерв

—

7

К онтат 33В блоа правления EDC

БЕЛЫЙ

(8154)
