Iveco Daily. Manual - part 365





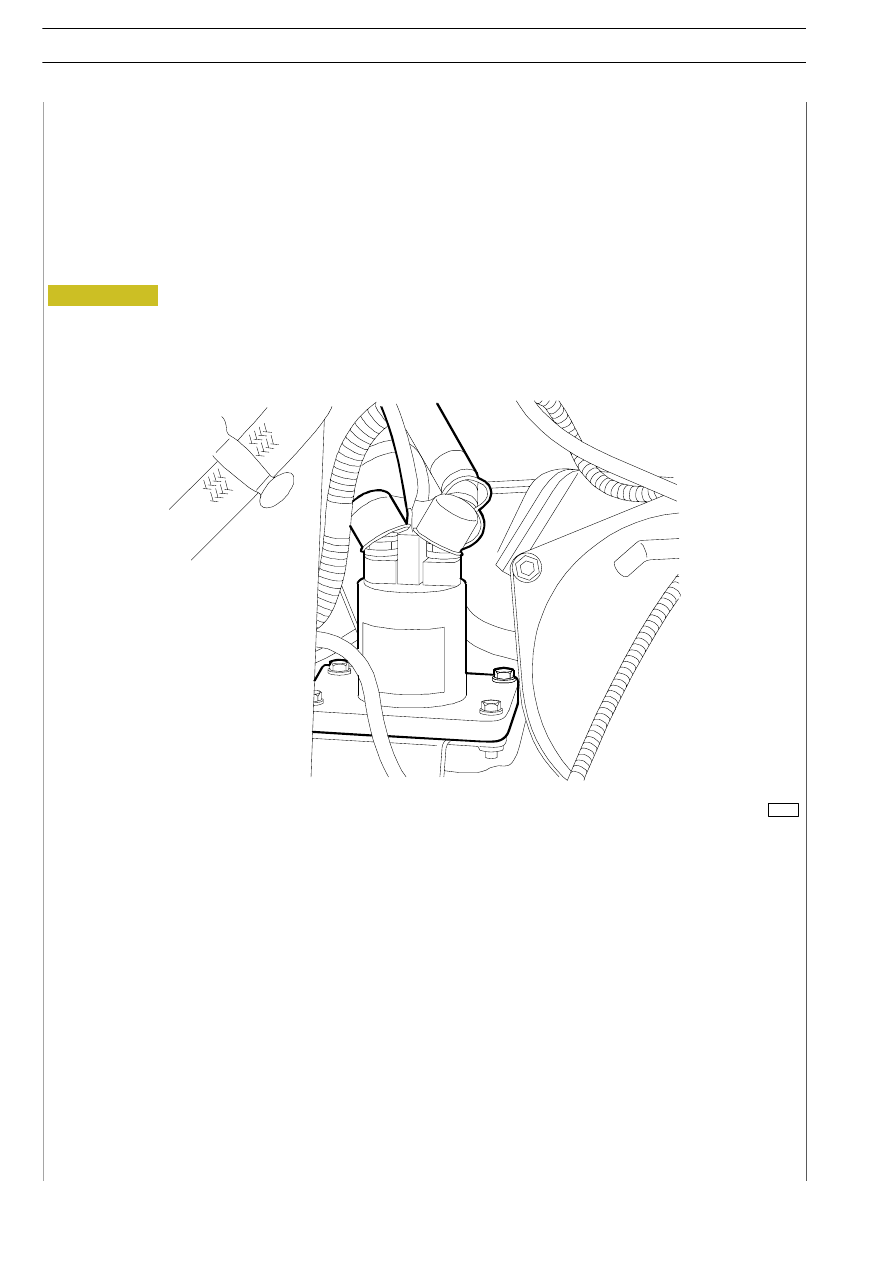

GENERAL REMOTE CONTROL SWITCH

Figure 32

73717

28

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

Base - May 2004

The general remote control switch is installed in vertical position to the vehicle chassis near the battery using special mounting

brackets. The remote control switch closing is controlled by switch 53008 and the associated relay to energize TGC from inside

cab 25226.

ELECTRIC/ELECTRONIC SYSTEM

29

D

AILY

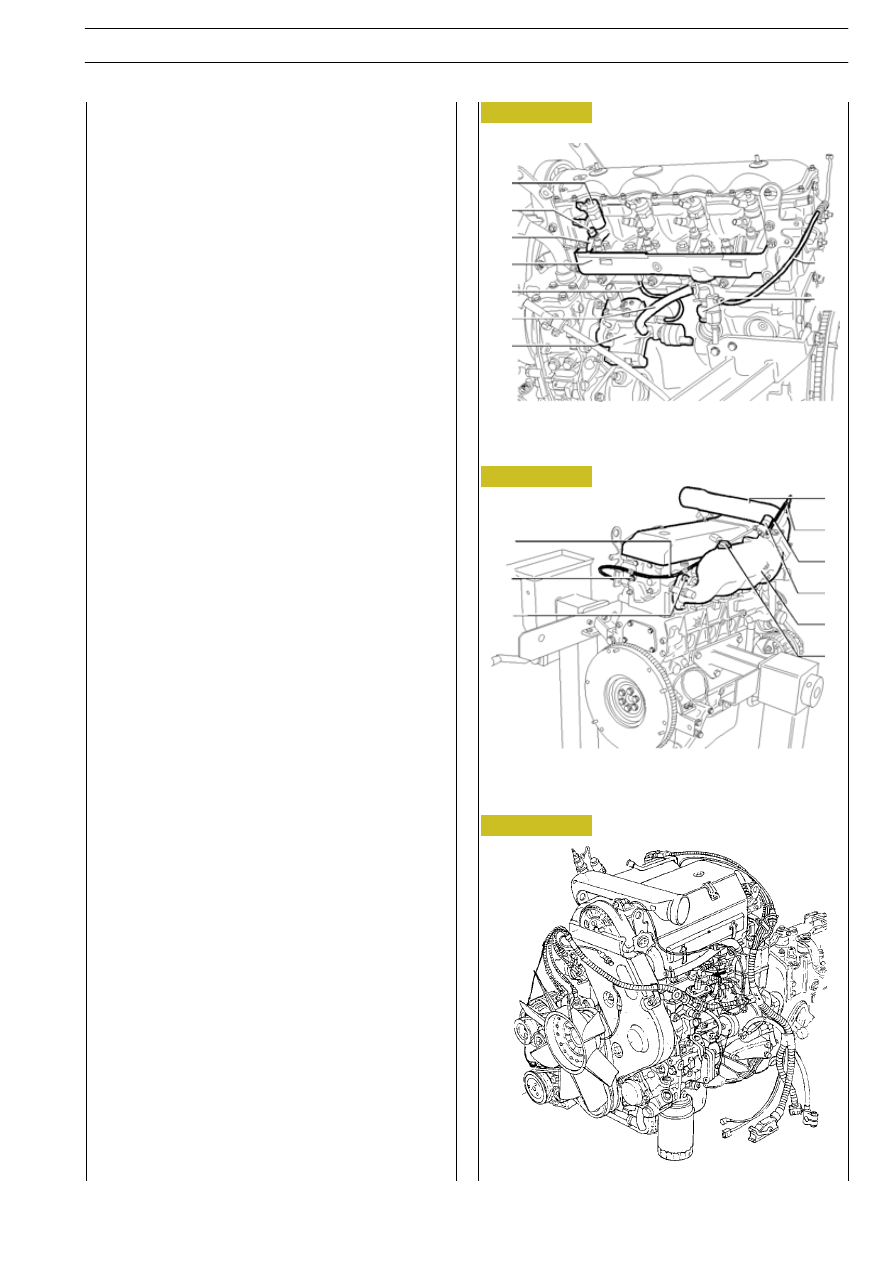

ONBOARD CABLES
Components of the injection system (E. 8140)

Components of the injection system

Engine cable

All engine cabling is in one bundle assembly.
In case of need replace the entire bundle assembly and not

individual cables or cable sections.

COMPONENTS OF THE INJECTION SYSTEM

COMPONENTS OF THE FUEL SUPPLY SYSTEM -

INJECTION

CABLE ON ENGINE

1.  Injector
2.  Injector retainer screw and bracket
3.  Injector retainer screw and bracket
4.  Rail sound-absorbing protection (pressure

accumulator)

5.  High pressure pipe
6.  Pump backflow pipe
7.  High pressure pump
8.  Thermal starter supply pipe
9.  Fuel outlets unit

1. Thermal starter supply pipei
2.  Brackets
3.  Brackets
4. Connection pipe with intercooler
5. Thermal starter
6.  Piping
7.  After warming solenoid valve
8.  Intake manifold
9. Boosting air pressure sensor

1
2
3
4
5
6
7

9

8

1

2

3

4

5
6
7
8
9

Figure 33

Figure 34

Figure 35

Figure 36

74002

30

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

Base - May 2004

ELECTRIC/ELECTRONIC SYSTEM

31

D

AILY

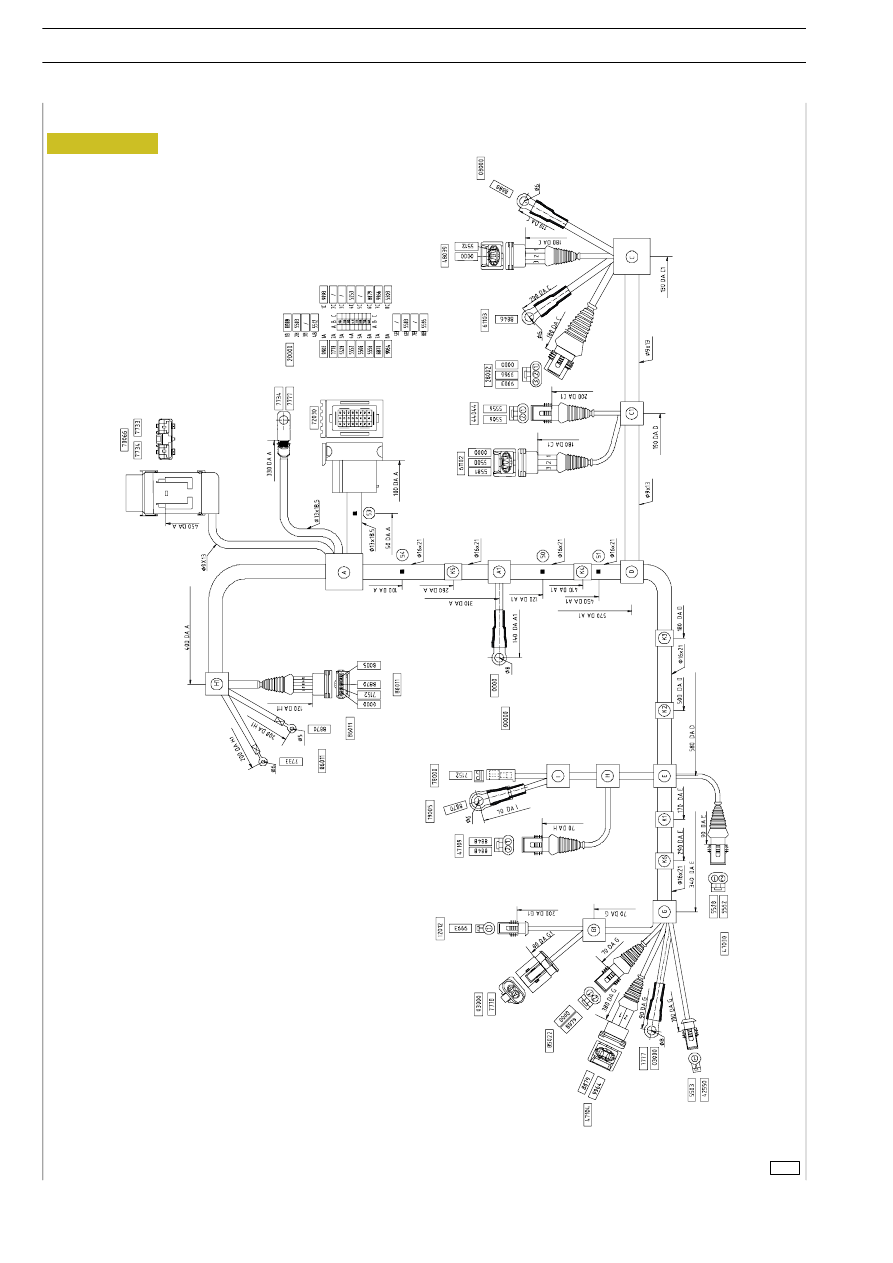

Component

code

Description

00000

Ground

03000

Self-rectifying alternator with incorporated voltage regulator

08000

Starter motor

12012

A/C compressor

19005

Thermostarter

20000

Starter battery

28002

Engine shutdown solenoid

42550

Engine oil low pressure indicator switch

44044

Low engine oil level indicator control

47030

Transmitter for engine water temperature thermometer

47104

Engine cooling electromagnetic coupling

47105

Diesel oil heating switch

47109

Spark advance variator switch (KSB)

48035

RPM sensor

61103

Variable resistance for spark advance variator (KSB)

70066

40A one-way fuse holder

72030

Engine service harness connector to cab/hood harness

78000

Solenoid valve for fuel tank connection to atmosphere

85022

Electromagnetic coupling for engine cooling

86011

Pre-post-heating electronic control unit

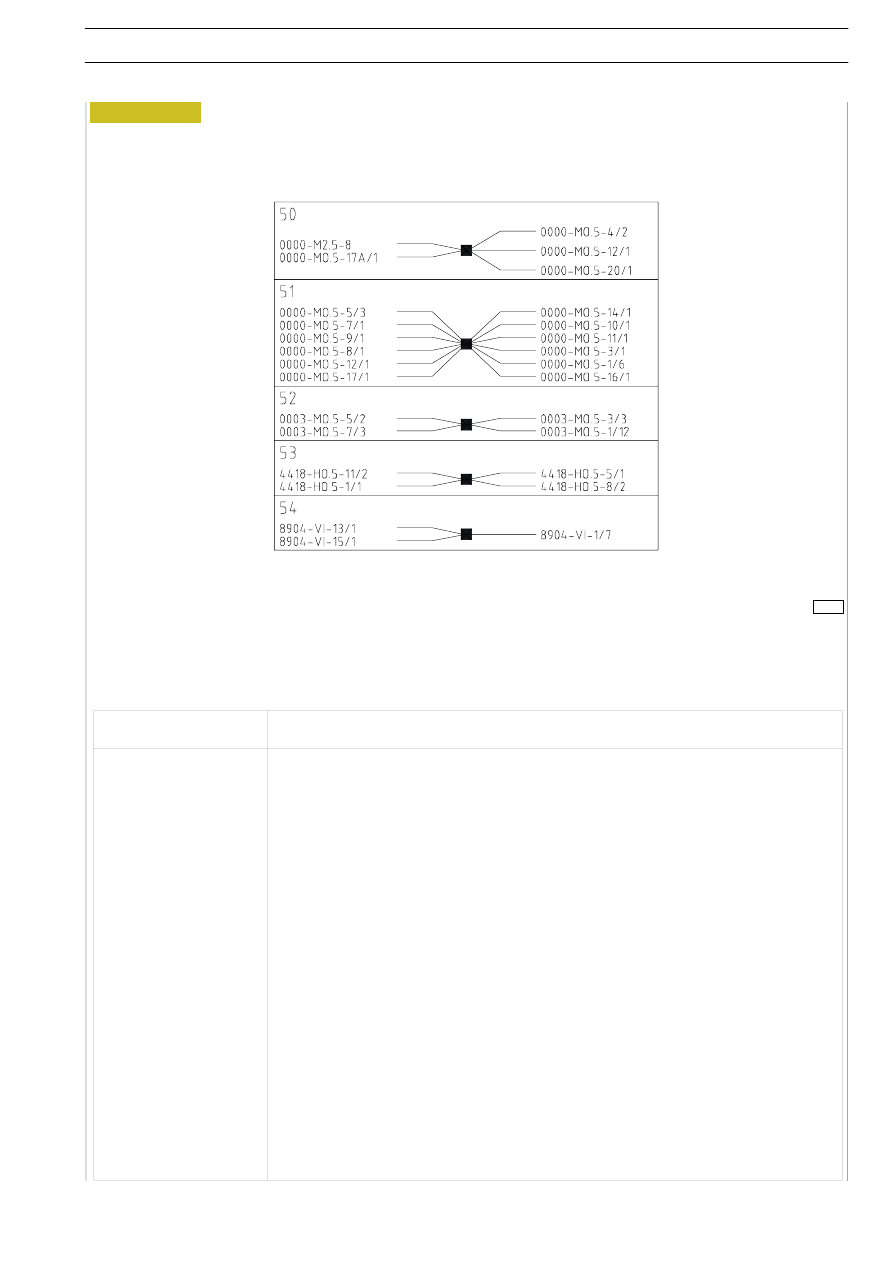

WELDING 8140.43C

Figure 37

74003
