16

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

Base - May 2004

box;  this  has  the  task  of  providing  the  battery  +  supply,

through internal bridges to the different electric functions of

the vehicle.

A 6 mm

cable and a 10 mm

  cable  are  connected  to  it;

through ultrasonic welds they supply certain components and

part of the fuses and relays located on the support on the

lower left part of the dashboard.
In particular, the components and electric functions supplied

by the 6 mm

2

 cable are:

- interior lighting, radio-receiver, cigar lighter
- services cut-off relay during starting
- headlamp washer
- 13-pin current socket
- socket for converter

The 10 mm

2

 cable supplies:

- ignition switch (base vehicle)
- stalk unit (exterior lights and hazard warning)
- stop lights
- horns
- EDC switching on relay
- instrument cluster with warning lights
- modus diagnostics enable relay
- heated fuel filter
- climate control system
- door locking

Lastly, a 2.5 mm

2

 cable can be connected to the control box

which  supplies  fuse  33  (20A),  where  applicable,  of  the

relay/fuse  holder  support  relating  to  the  additional  heater

control unit.

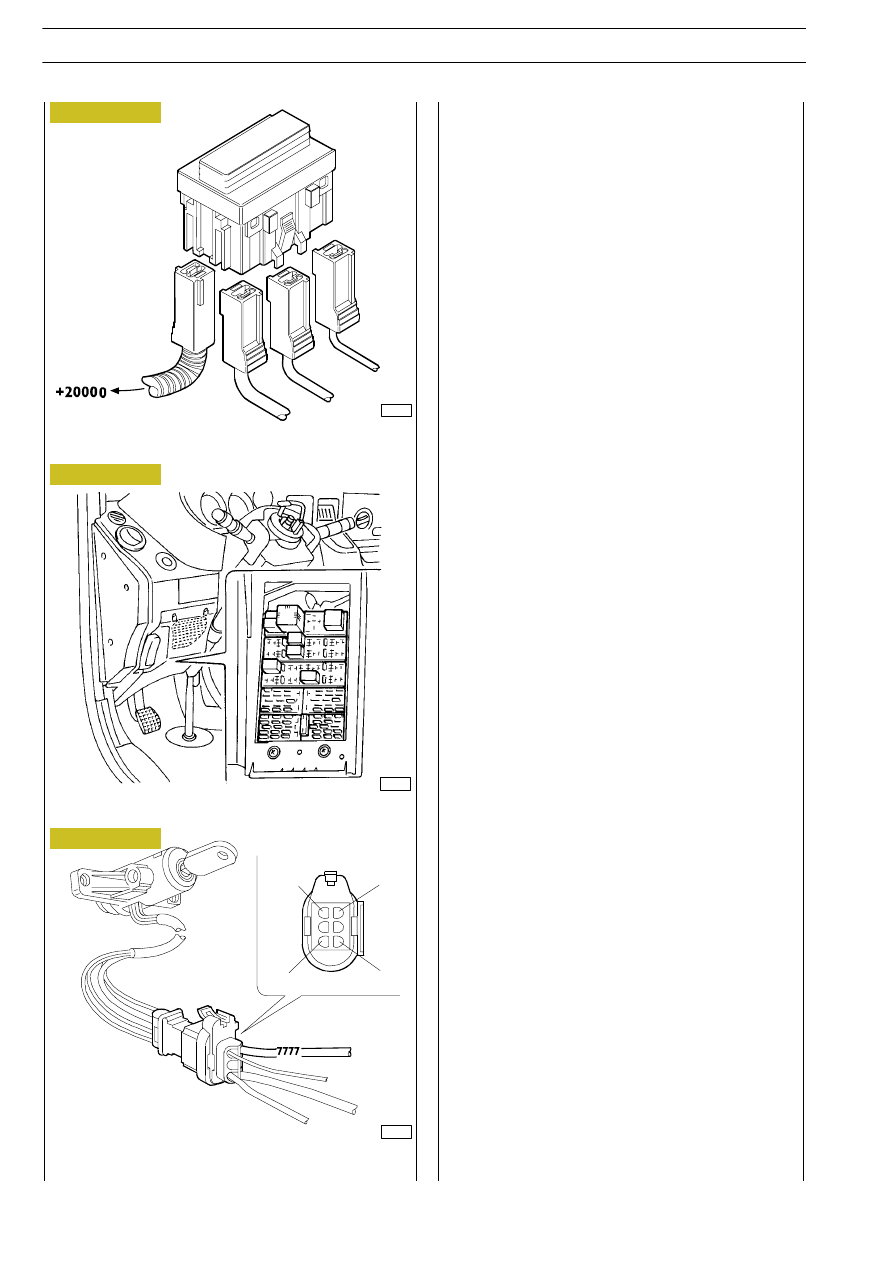

CONTROL BOX AND ITS CONNECTIONS

RELAY/FUSE HOLDER SUPPORT

POSITIVE NETWORK CONNECTION TO IGNITION

SWITCH

8631

30

15/A

50

15

Figure 7

Figure 8

Figure 9

8630

8632

ELECTRIC/ELECTRONIC SYSTEM

17

D

AILY

Negative network

The battery negative terminal is connected to with a brown

50 mm

2

  cable  to  the  earth  point  m1 to  be  found  on  the

left-hand side of the crankcase, next to the starter motor.

From this point, two copper braids are connected to earth

points m2 on the front of the left sidemember and m3, on the

bonnet  under  the  vacuum  servobrake.  At  m3  the  wirings

concerning the frame and engine are connected. Near m3,

there is another earth point, called ms3 which, through a 2.5

mm

2

  cable  performs  the  signal  earth  function  for  the ABS

electronic control unit.
A 6 mm

2

 cable also connects the battery cable pin to the

ultrasound  weld  on  which  the  earth  cables  of  immobilizer

electronic central unit, EDC system function control switch,

EDC  electronic  central  unit  and  diagnosis  connector

converge.

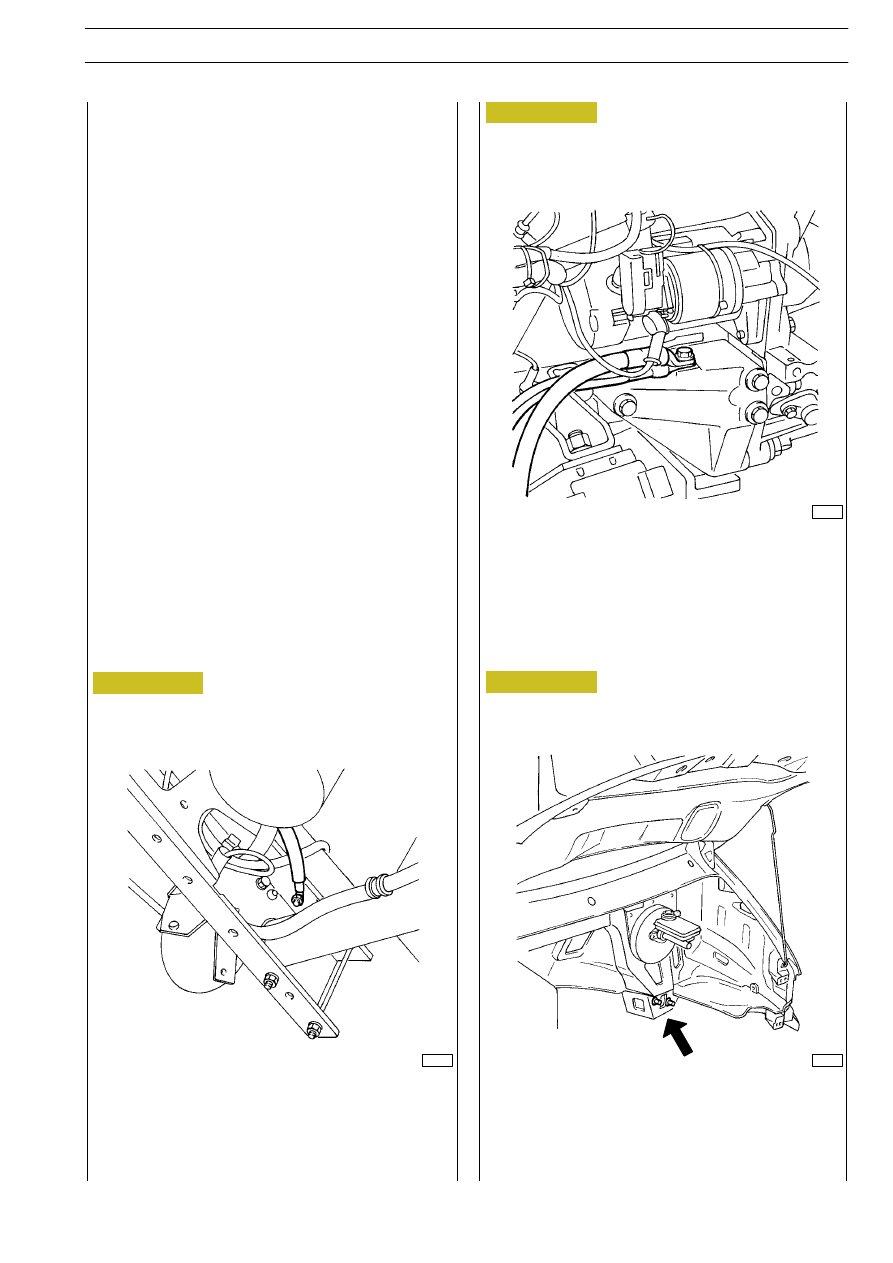

EARTH POINT ON ENGINE

EARTH POINT ON LOWER BONNET (m3-ms3)

m1

EARTH POINT ON FRAME

m2

Figure 10

Figure 11

Figure 12

8622

8623

8624

18

ELECTRIC/ELECTRONIC SYSTEM

D

AILY

Base - May 2004

front  and  right  side  lighting,  windscreen  wiper,  windscreen

washer,  windscreen  washer  pump  and  air  cleaner  clogged

signal switch are connected,  is located in the bonnet near the

right front direction indicator.
Earth point m5 to which the components concerning the left

front lighting and the fuel oil heating device are connected,

is located near the left front direction indicator.
Earth points m6 and m7 are respectively located on the right

and left of the cab, near the upper hinges of the doors. To

these are connected the components in the dashboard (stalk

unit,  instruments,  warning  lights,  switches),  in  the  doors,

where applicable (power window switches, motors for power

window/door  locking,  rear-view  mirror  aiming)  and  in  the

upper part of the cab (roof lamp, front clearance lights).
Near m7 earth point, there is the ms7 signal earth; from here,

a 1.5 mm

2

 cable is connected to an ultrasound weld towards

which the signal earth cables of cab/bonnet cable electronic

components like steering column stalk and instrument panel

with warning indicators for diagnosis converge.
Lastly on the floor panel, next to the handbrake lever, there

is  an  earth  point  (ms8)  specific  for  the  air  bag  electronic

control unit.

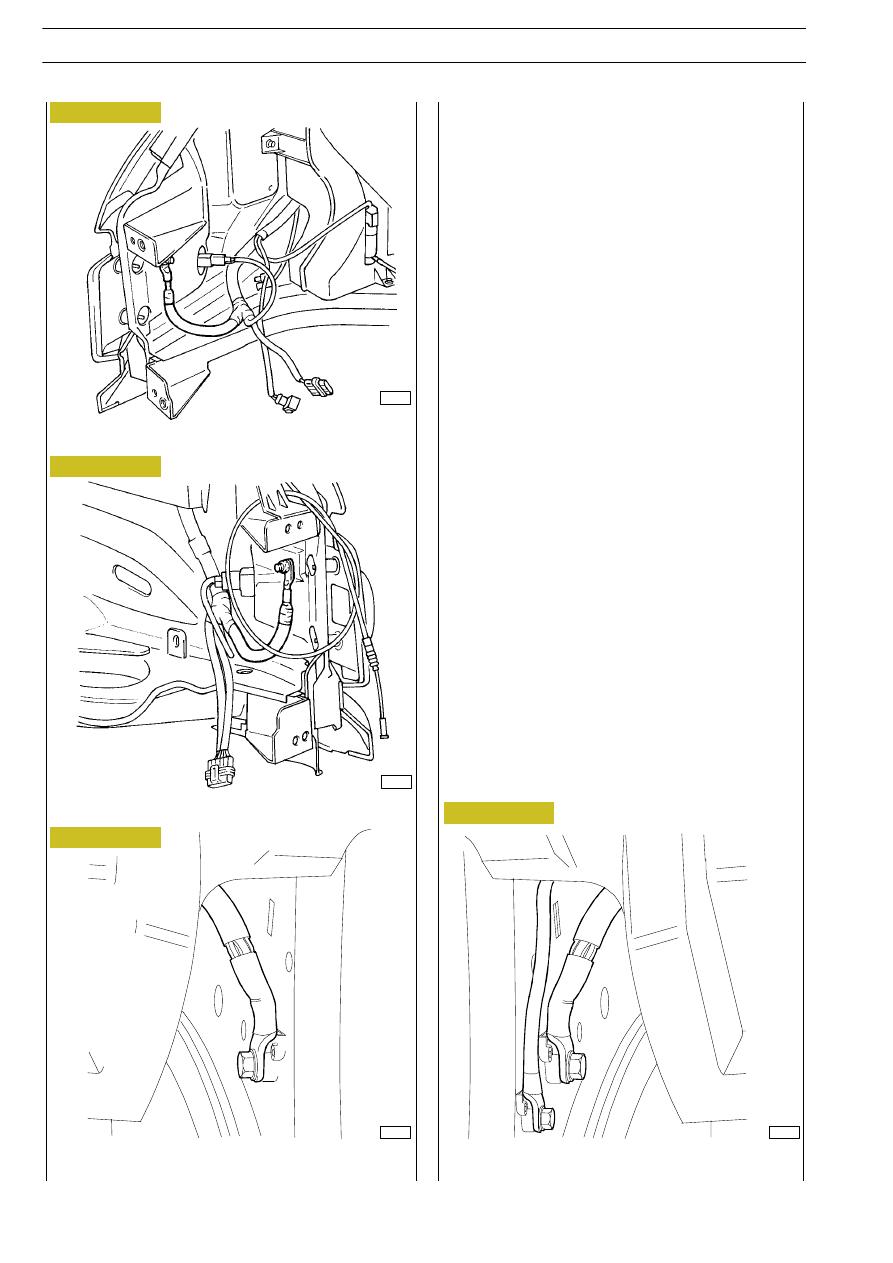

EARTH POINT ON BONNET RIGHT-HAND SIDE

EARTH POINT ON BONNET LEFT-HAND SIDE

EARTH POINT ON CAB RIGHT-HAND SIDE

EARTH POINT ON CAB LEFT-HAND SIDE

m6

ms7

m7

m4

m5

Figure 13

Figure 14

Figure 15

Figure 16

8625

8626

7379

7380

ELECTRIC/ELECTRONIC SYSTEM

19

D

AILY

Earth connection

Location

Components concerned

m1

8634

Left crankcase

Battery  negative  terminal-connection  to

earth points m2 and m3

m2

8635

Front part of left sidemember

Connection to earth point m1

m3

ms3

8636

Lower bonnet

(under vacuum power steering)

Connection  to  earth  point  m1  -

components  on  frame  and  engine  -

electronic ABS control unit

m4

m5

8637

Bonnet

(near right and left side direction indicator)

Fuel  oil  heating  resistance  -  air  cleaner

clogged signal switch - front and side lights

- windscreen washer pump

m6

7395

Cab inner right side

Stalk  unit  -  windscreen  electric  demister

control unit - cigar lighter- ashtray light -

hazard warning light switch - radio-receiver

unit

m7

7396

Cab inner left side

Instrument  cluster  with  warning  lights  -

front  clearance  lights  -  headlamp  aiming

control - relays on relay/fuse holder support

- interior lighting

ms7

7397

Cab inner left side

Instrument cluster with warning lights - stalk

unit - low engine coolant fluid level indicator

control  -  transmitter  for  electronic

tachograph

ms8

8638

Centre floor

Air bag electronic control unit

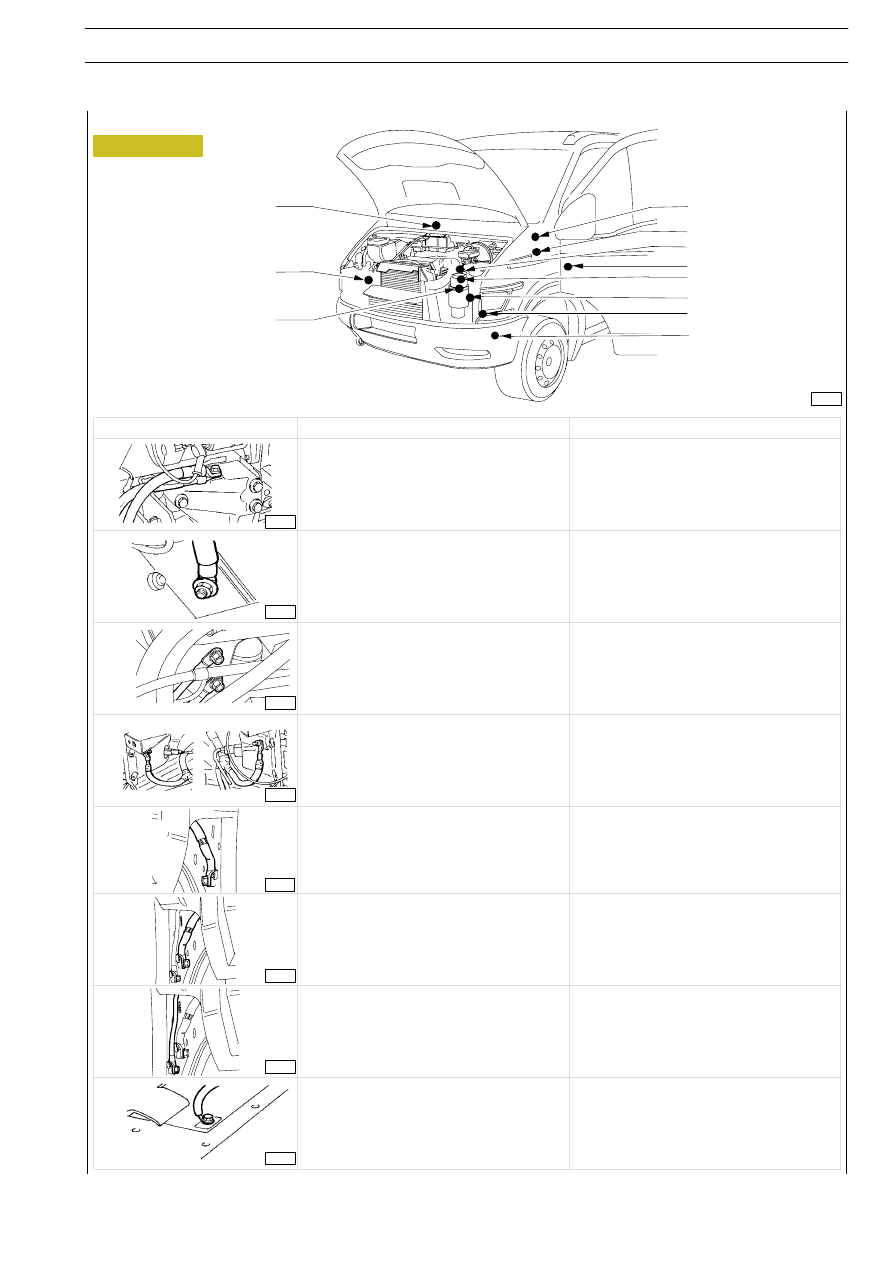

Earth points on the vehicle

m6

m4

m7

ms7

m3

ms3

m5

m1

m3

ms8

m2

Figure 17

7390
