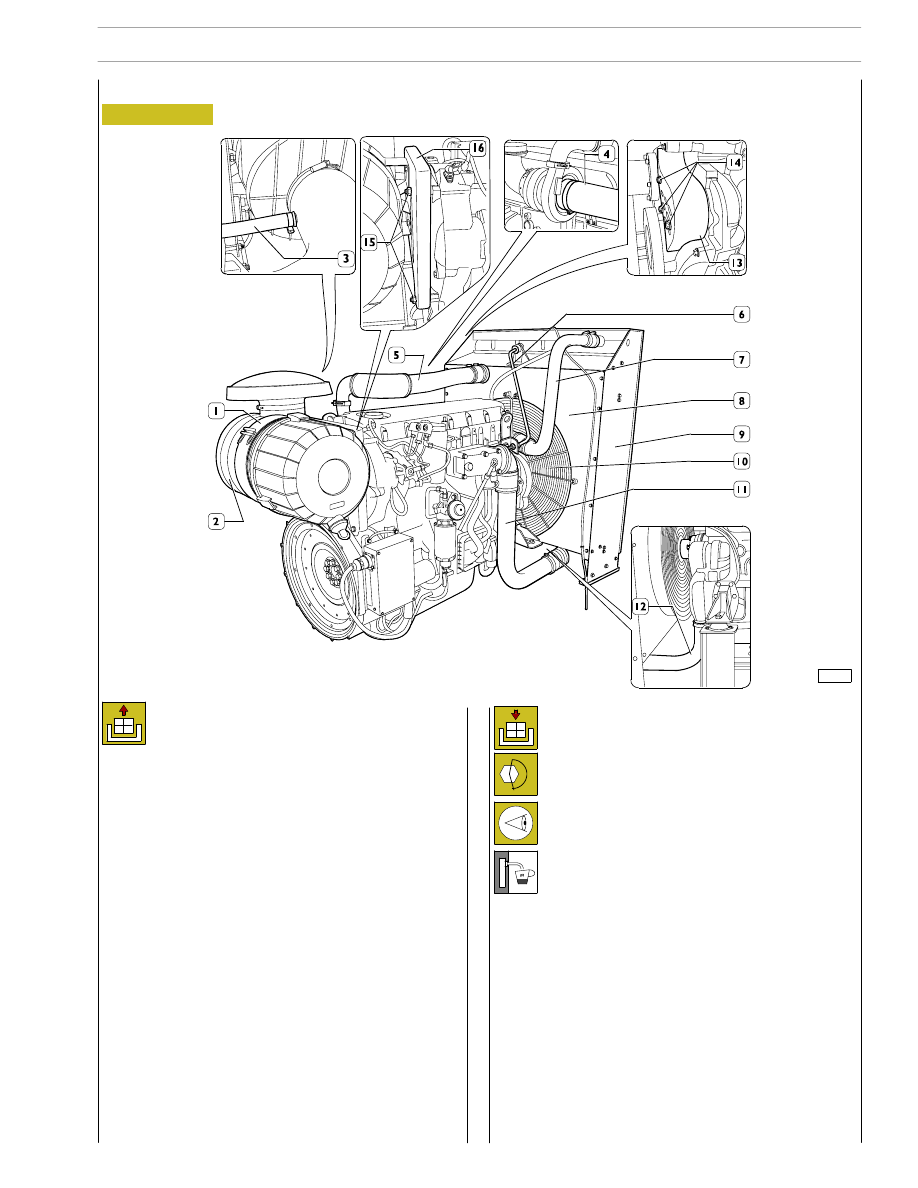

Figure 1

Prepare a suitable container near the pipe coupling (12) to
recover the coolant. Detach and remove the pipe couplings
(12) and (7) operating the clamps.
Detach and remove from the engine and from the radiator the
pipes (5) and (11) operating on their collars.
Remove the protection grilles (10) and the guard (8) of the
fan operating on their fasteners.
Unscrew the engine side retaining nut of the fabric (6) so as
to release it.
Suitably lock the radiator group (9), the detach it from the
basement operating on the fasteners on both sides.
Detach the air filter from the engine (1) operating from collar
(4) and the support (16) operating on the fasteners (15) after
detaching the oil vapour hose (3) and the pipe coupling (4)
from the turbocharger
Remove the screws which fasten the engine supports to the
basement and detach the engine.
To access the engine belt, it is necessary to remove the
protection guard (13), unscrewing the screws (14).

119971

ENGINE CONNECTION AND DISCONNECTION FROM THE RADIATOR

Refitting

For the connection operation repeat the described
operations for the disconnection on the contrary
and apply the following instructions:

- to control the engine elastic supports and to

replace them in case of deterioration ;

- to control

that the exhaust pipes are not

deteriorated or are going to deteriorate; in this
case you shall replace them;

- to clamp the screws and/or nuts to the

described couple;

- to fill the cooling system with cooling liquid;

- to carry out bleeding operation from the fuel

supply system as described in the suited
paragraph.

- to control engine oil level;

- to carry out the tests and controls as described

in the suited chapter.
