8D–106
WIRING SYSTEM

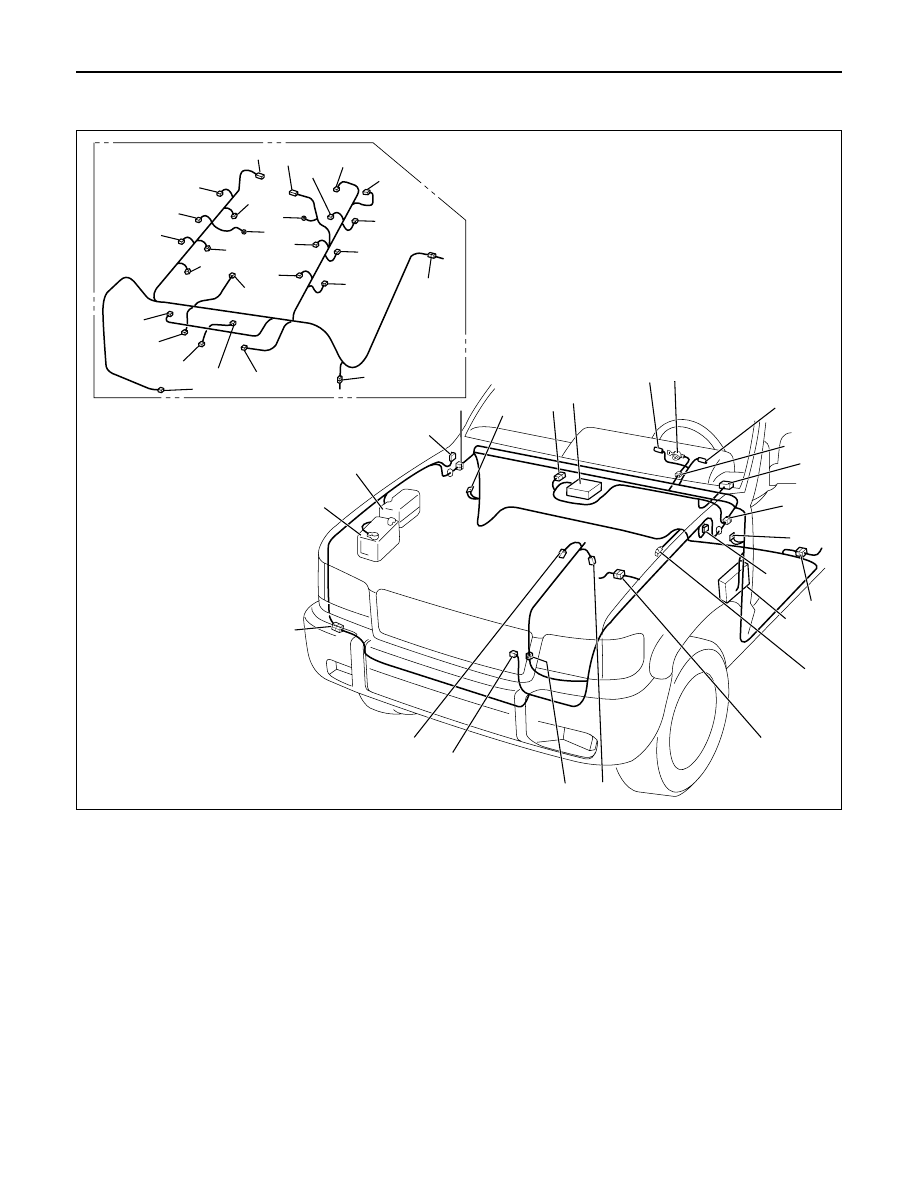

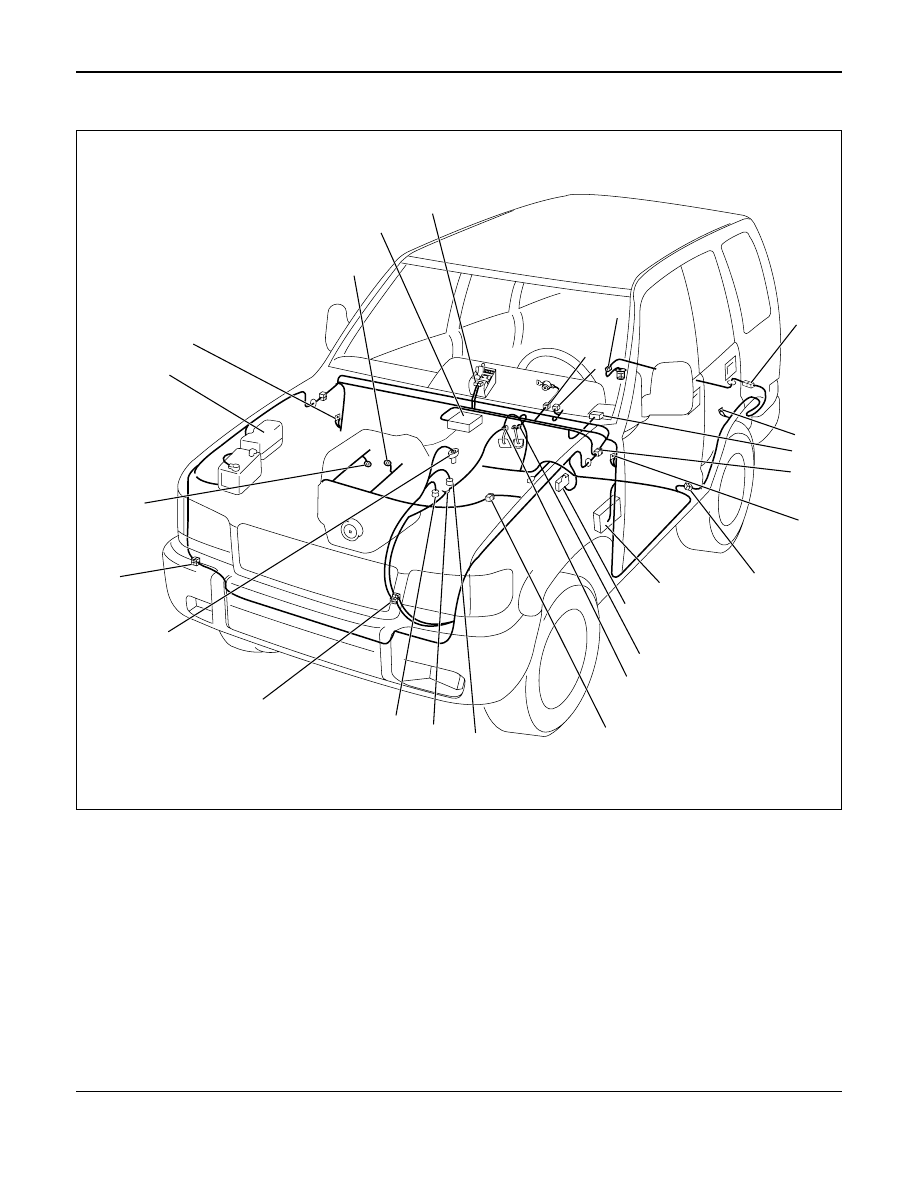

Parts Location (LHD 6V*1) – 1
39
38
36
29
37
28
40
41
45
22
21
20
18
17
16
15
14
13
19
12
11
9
10
8
7
6
5
4
2
3
1
24
23
44
31
32
42
30
27
26
25
35
34
33
46
47
48
51
49
50
43
D08RW912
Legend
(1) PCM
(2) I-10
(3) Starter Switch
(4) I-9
(5) B-10
(6) C-63
(7) H-7, H-8, H-9, H-24
(8) B-18, B-19
(9) H-46
(10) C-16
(11) Fuse Box
(12) B-26
(13) H-4, H-5, H-6
(14) M-18
(15) H-11
(16) C-87
(17) M-17
(18) H-41, H-42
(19) Battery
(20) Relay and Fuse Box (X-12, X-11)
(21) C-39
(22) H-12, H-13, H-16
(23) B-1, B-2
(24) C-88
(25) E-37
(26) E-38
(27) E-39
(28) E-33
(29) E-24
(30) E-30
(31) E-25
(32) E-26
(33) E-14
