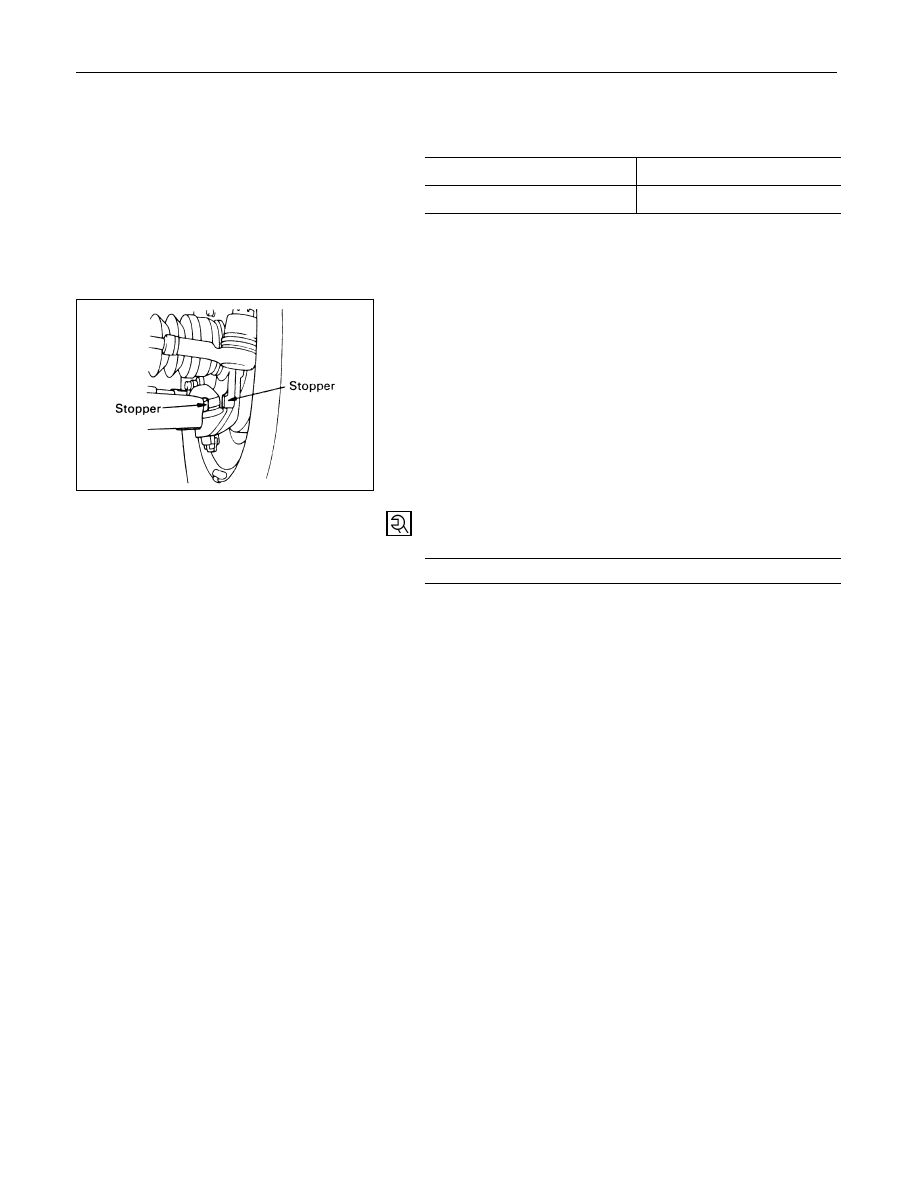

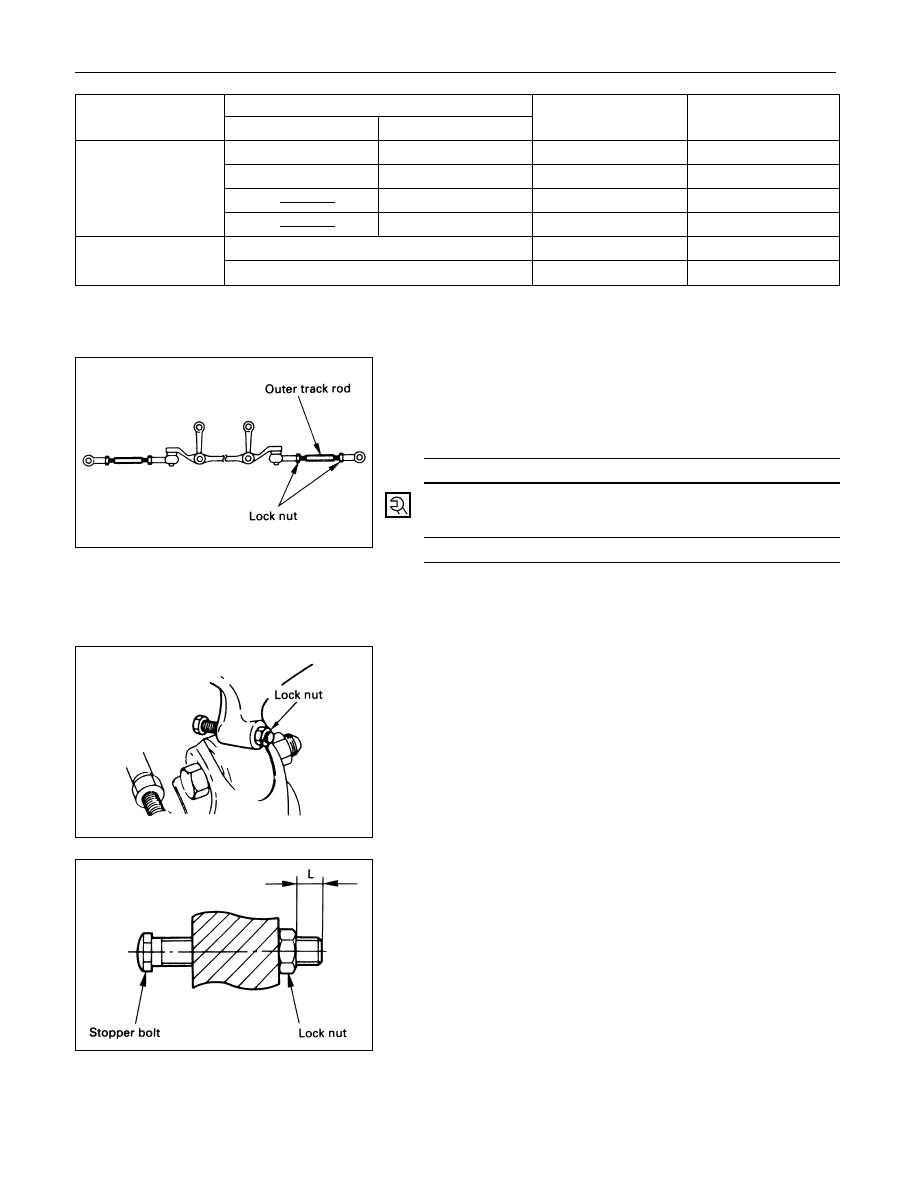

FRONT END ALIGNMENT 2A – 5 Position of shim Camber angle Caster angle Front side Rear side When added When removed Decreases Decreases When removed When added Increases Increases Caster shim When removed Unchanged Decreases When added Unchanged Increases When added Decreases Unchanged Camber shim When removed Increases Unchanged TOE-IN ADJUSTMENT 1. To adjust the toe-in angle, loosen the lock nuts on the Toe-in mm(in) 0 ± 2 (0 ± 0.08) 2. Tighten the lock nut to the specified torque. Lock Nut Torque N·m (kg·m/lb·ft) 118 (12.0 / 87) MAXIMUM STEERING ANGLE The maximum steering angle of the front wheels can be Position each front wheel on the turning radius gauge 2. Set the parking brake firmly. 3. Adjust the inside wheel angle of each side with the NOTE: |
