6A1 – 4  4JB1/4JB1T/4JB1TC/4JG2 - ENGINE

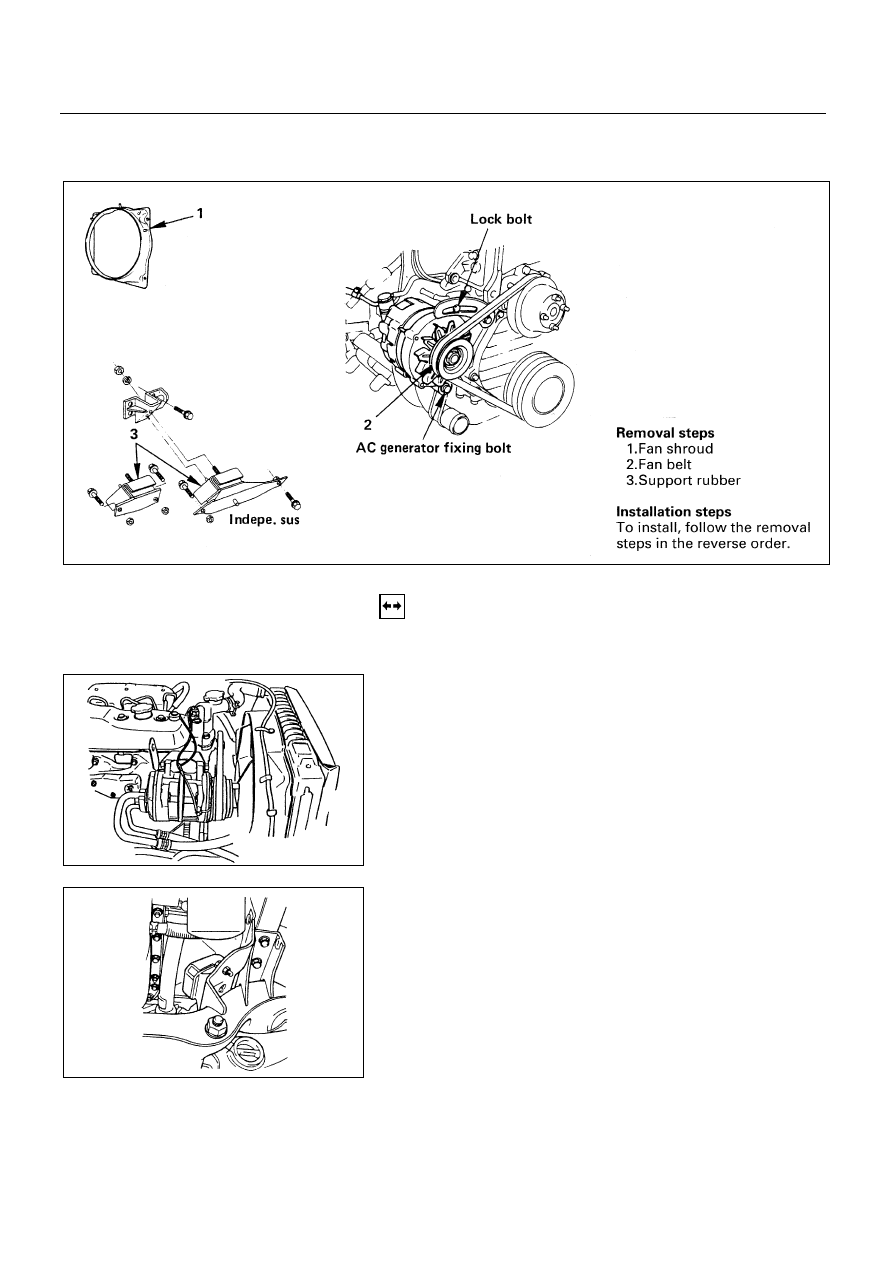

ENGINE MOUNT (RH)

REMOVAL

Preparation:

•

Disconnect battery ground cable.

1. Fan Shroud

•

Remove reservoir tank hose and fan shroud.

2. Fan Belt

•

Remove adjust plate lock bolt.

•

Loosen generator fixing bolt then remove fan belt.

3. Support Rubber

•

Remove two fixing nuts at the crossmember side.

6A1-4-1.tif

6A1-4-2.tif

6A1-4-3.tif

Rigid sus

4JB1/4JB1T/4JB1TC/4JG2 – ENGINE  6A1 – 5

•

Separate the generator from the engine.

•

Remove the support rubber nut from engine foot side.

•

Remove the support rubber while raising the engine.

INSTALLATION

3. Support Rubber

•

Install the support rubber while raising the engine.

•

Tighten the fixing nuts to the specified torque.

Engine foot side

N∙m(kg∙m/lb∙ft)



82(8.4/61)



Crossmember side

N∙m(kg∙m/lb∙ft)



40(4.1/30)



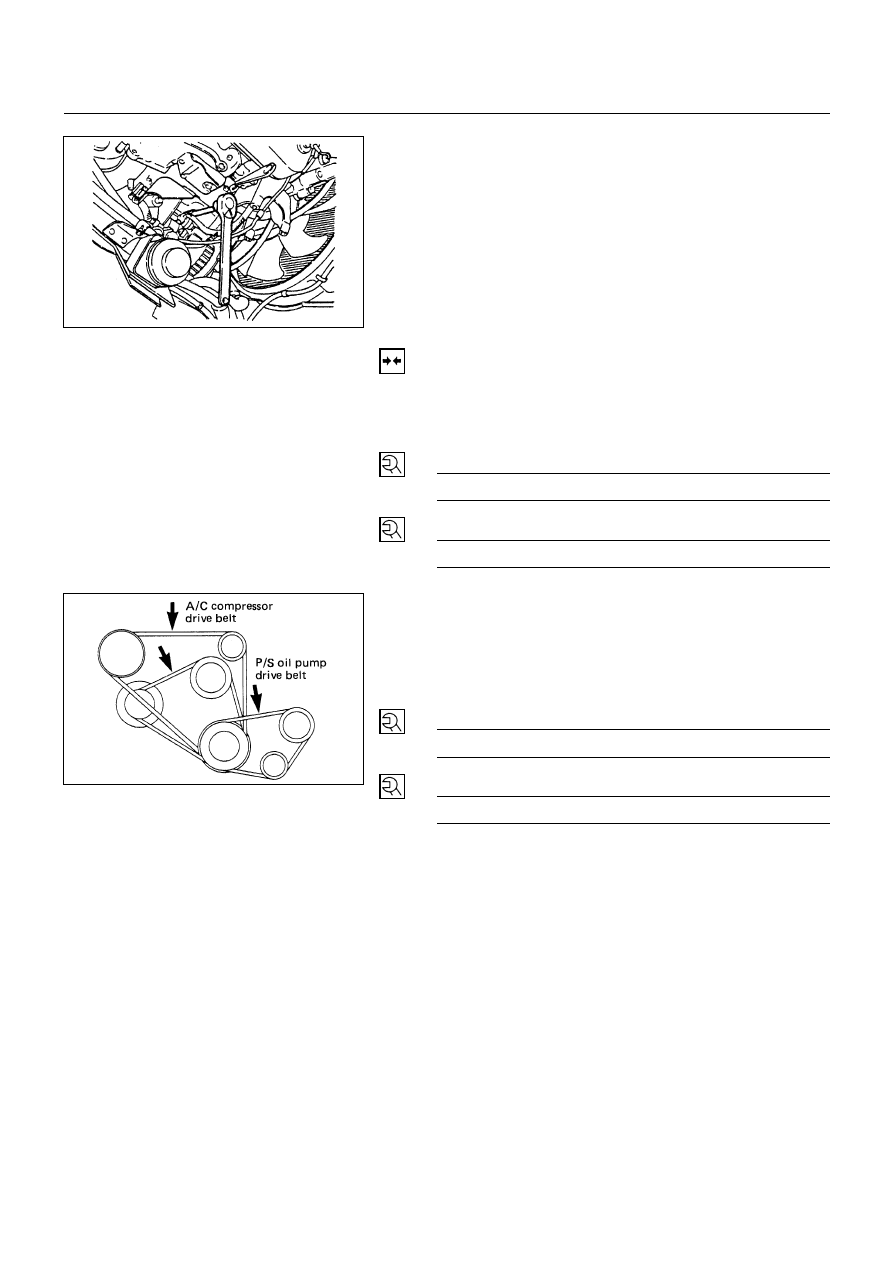

2. Fan Belt

•

Install the fan belt.

•

Depress the fan belt mid-portion with a 98N
(10kg/22lb) force.

•

Tighten the fixing bolt to the specified torque.

Adjust plate lock bolt

N∙m(kg∙m/lb∙ft)



19(1.9/14)



Generator fixing bolt

N∙m(kg∙m/lb∙ft)



40(4.1/30)



1. Fan Shroud

•

Install the fan shroud and clip the reservoir tank hose.

6A1-5-1.tif

6A1-5-2.tif

6A1 – 6  4JB1/4JB1T/4JB1TC/4JG2 - ENGINE

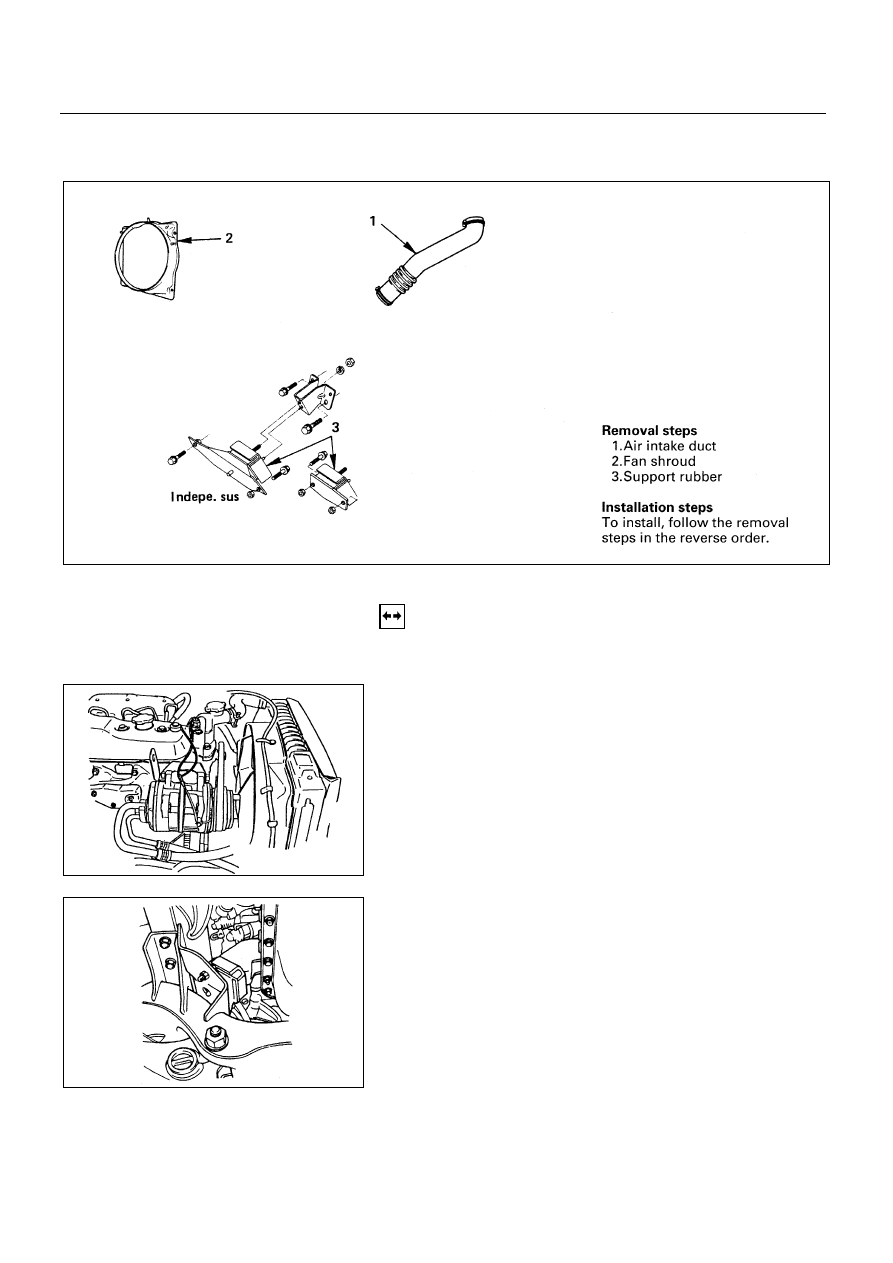

ENGINE MOUNT (LH)

REMOVAL

Preparation:

•

Disconnect battery ground cable.

1. Air Intake Duct

•

Remove the intake duct.

2. Fan Shroud

•

Remove reservoir tank hose and fan shroud.

3. Support Rubber

•

Remove two fixing bolts at the crossmember side.

6A1-6-1.tif

6A1-6-2.tif

6A1-6-3.tif

Rigid sus

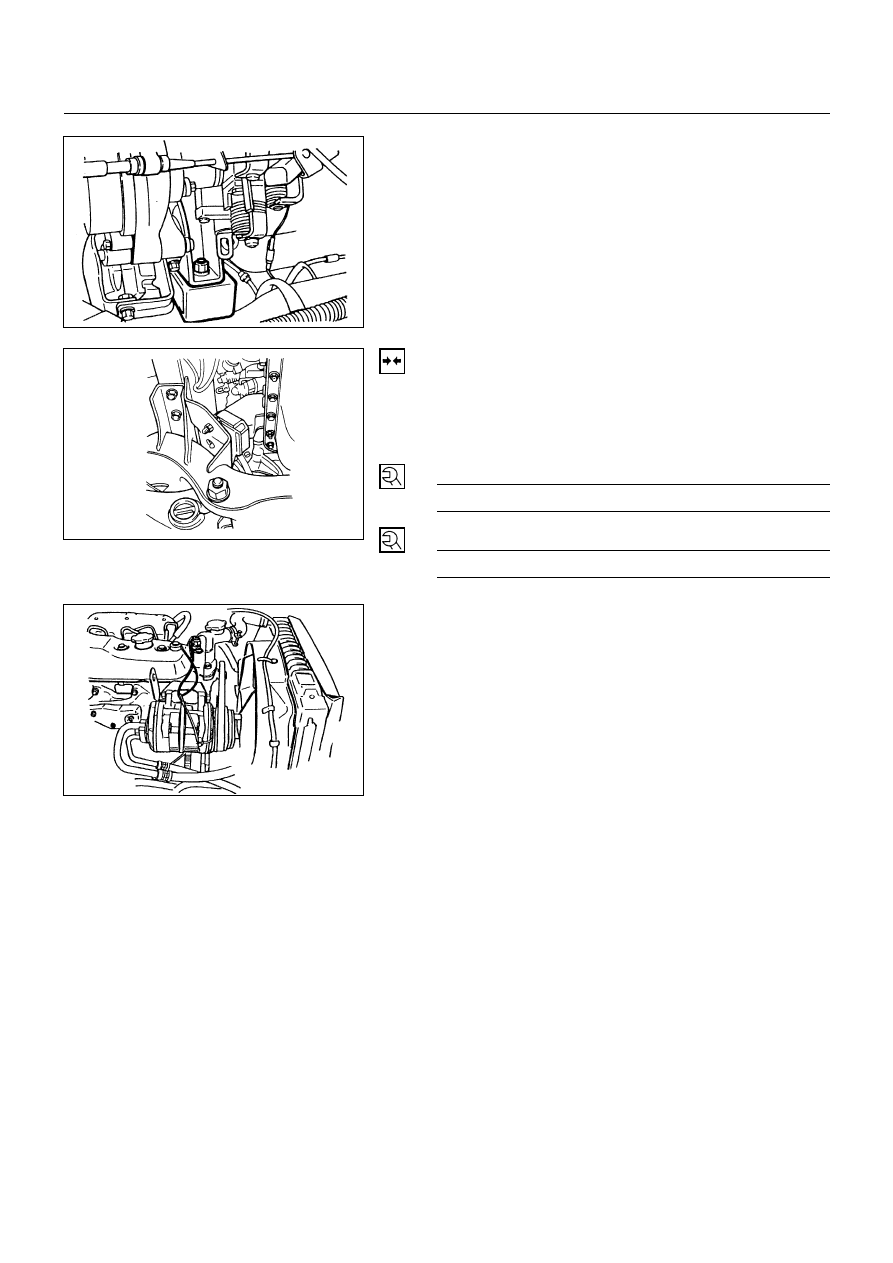

4JB1/4JB1T/4JB1TC/4JG2 – ENGINE  6A1 – 7

•

Remove the support rubber nut from engine foot side.

•

Remove the support rubber while raising the engine.

INSTALLATION

3. Support Rubber

•

Install the support rubber while raising the engine.

•

Tighten the fixing nuts to the specified torque.

Engine foot side

N∙m (kg∙m/lb∙ft)



82 (8.4/61)



Crossmember side

N∙m (kg∙m/lb∙ft)



40 (4.1/30)



2. Fan shroud

•

Install the fan shroud and clip the reservoir tank hose.

1. Air Intake Duct

•

Install the air intake duct.

•

Connect battery ground cable.

6A1-7-1.tif

6A1-7-2.tif

6A1-7-3.tif
