6E–182

ENGINE DRIVEABILITY AND EMISSIONS

6

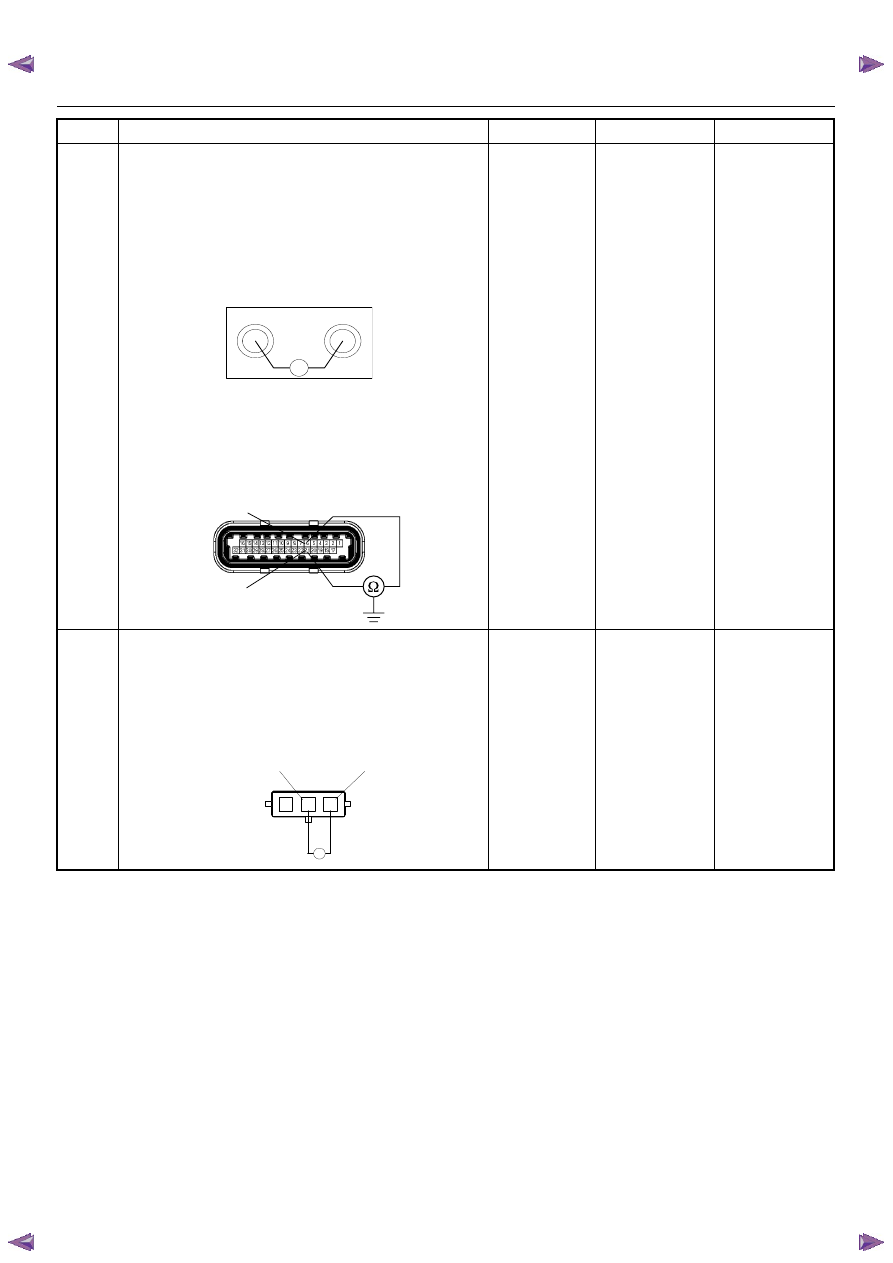

Using the DVM and check the CKP sensor circuit.
Breaker box is available:

1. Ignition “Off”, engine “Off”.

2. Install the breaker box as type A. (ECM

disconnected) Refer to 6E-88 page.

3. Check the resistance of the CKP sensor.

Was the DVM indicated specified value?

Breaker box is not available:

1. Ignition “Off”, engine “Off”.

2. Disconnect the ECM connector.

3. 3. Check the resistance of the CKP sensor.

Was the DVM indicated specified value?

Approximately

0.58k

Ω at

20°C

Go to Step 10

Go to Step 7

7

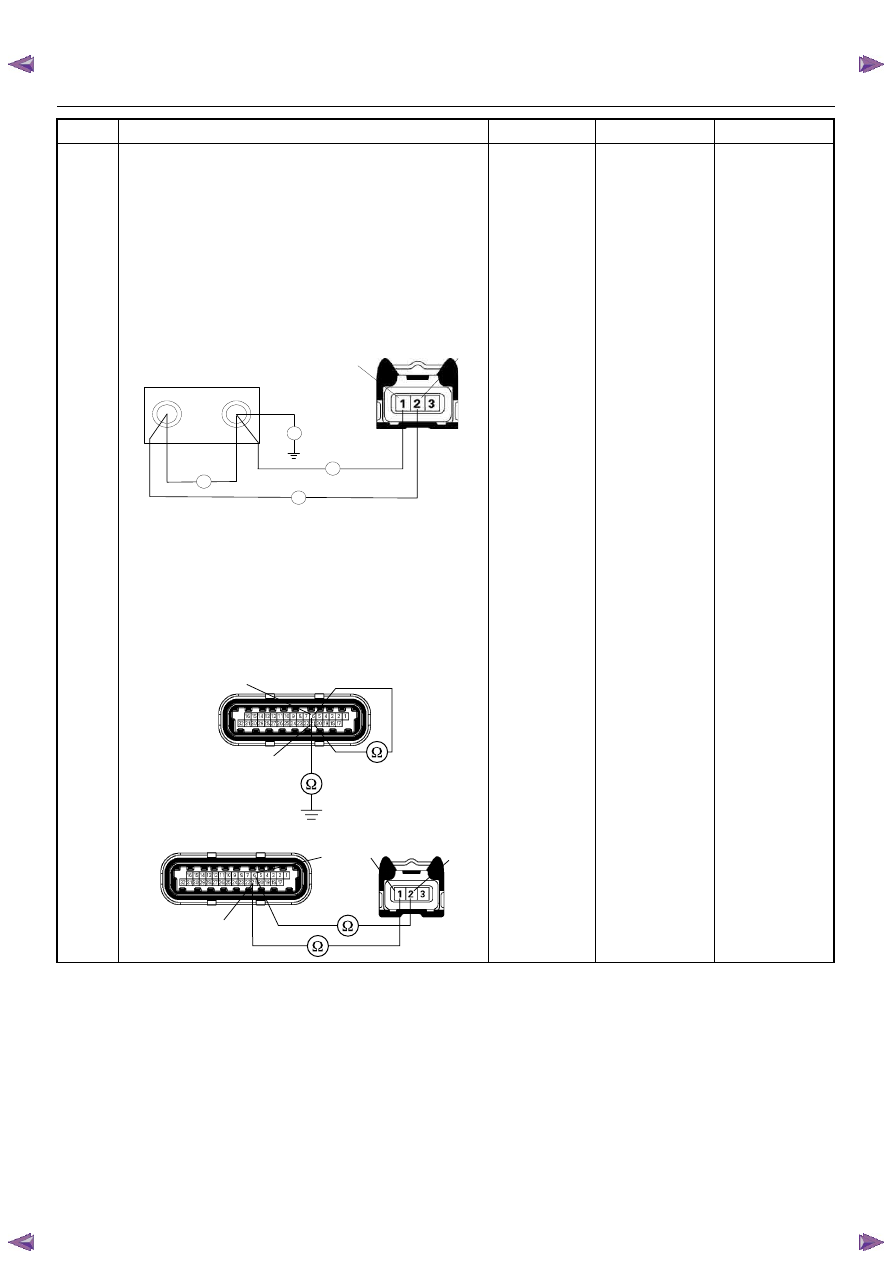

Using the DVM and check the CKP sensor circuit.

1. Ignition “Off”, engine “Off”.

2. Disconnect the CKP sensor connector.

3. Check the resistance of the CKP sensor.

Was the DVM indicated specified value?

Approximately

0.58k

Ω at

20°C

Go to Step 8

Go to Step 14

Step

Action

Value(s)

Yes

No

J1-6

J1-21

Ω

Breaker Box

6

21

E-60(J1)

CKP Sensor

3

1

2

2

1

Ω

ENGINE DRIVEABILITY AND EMISSIONS

6E–183

8

Using the DVM and check the CKP sensor circuit.
Breaker box is available:

1. Ignition “Off”, engine “Off”.

2. Install the breaker box as type A. (ECM

disconnected) Refer to 6E-88 page.

3. Disconnect the CKP sensor connector.

4. Check the circuit for open, short to sensor wire or

short to ground circuit.

Was the problem found?

Breaker box is not available:

1. Ignition “Off”, engine “Off”.

2. Disconnect the ECM connector.

3. Disconnect the CKP sensor connector.

4. Check the circuit for open, short to sensor wire or

short to ground circuit.

Was the problem found?

—

Repair faulty

harness and

verify repair

Go to Step 9

Step

Action

Value(s)

Yes

No

J1-6

J1-21

Breaker Box

E-59

Ω

Ω

Ω

2

22

2

1

11

1

Ω

6

E-60(J1)

21

E-59

E-60(J1)

6

21

2

1

6E–184

ENGINE DRIVEABILITY AND EMISSIONS

9

Using the DVM and check the CKP sensor circuit.

1.  Ignition “On”, engine “Off”.

2. Disconnect the CKP sensor connector.

3. Check the circuit for short to power supply circuit.

If the DVM indicated out of specified value, repair
faulty harness and verify repair.
Is the action complete?

Less than 1V

Verify repair

—

10

Using the DVM and check the CKP sensor signal.

1. Ignition “On”, engine “On”.

2. Measure the CKP output voltage at the sensor

and ECM.

Does the tester indicate standard voltage?

If a oscilloscope is available, monitor the CKP sensor
signal. Does the oscilloscope indicate correct wave
form?

Go to Step 13

Go to Step 11

11

Remove the CKP sensor from the flywheel housing
and visually check.
Check for the following conditions.

• Objects sticking the CKP sensor.

• Objects sticking the CKP sensor pulser.
If a problem is found, repair as necessary.
Was the problem found?

—

Verify repair

Go to Step 12

12

Check the CKP sensor shield wire for open or short
circuit.
Was the problem found?

—

Repair faulty

harness and

verify repair

Go to Step 13

Step

Action

Value(s)

Yes

No

V

V

E-59

2

1

Measurement Point

Voltage (V) (AC Range)

At CKP sensor terminal 1 & 2

Approx. 3.7V in engine idle
Approx. 7.8V at 2000rpm

At ECM E60 (J1) connector 21 & 6

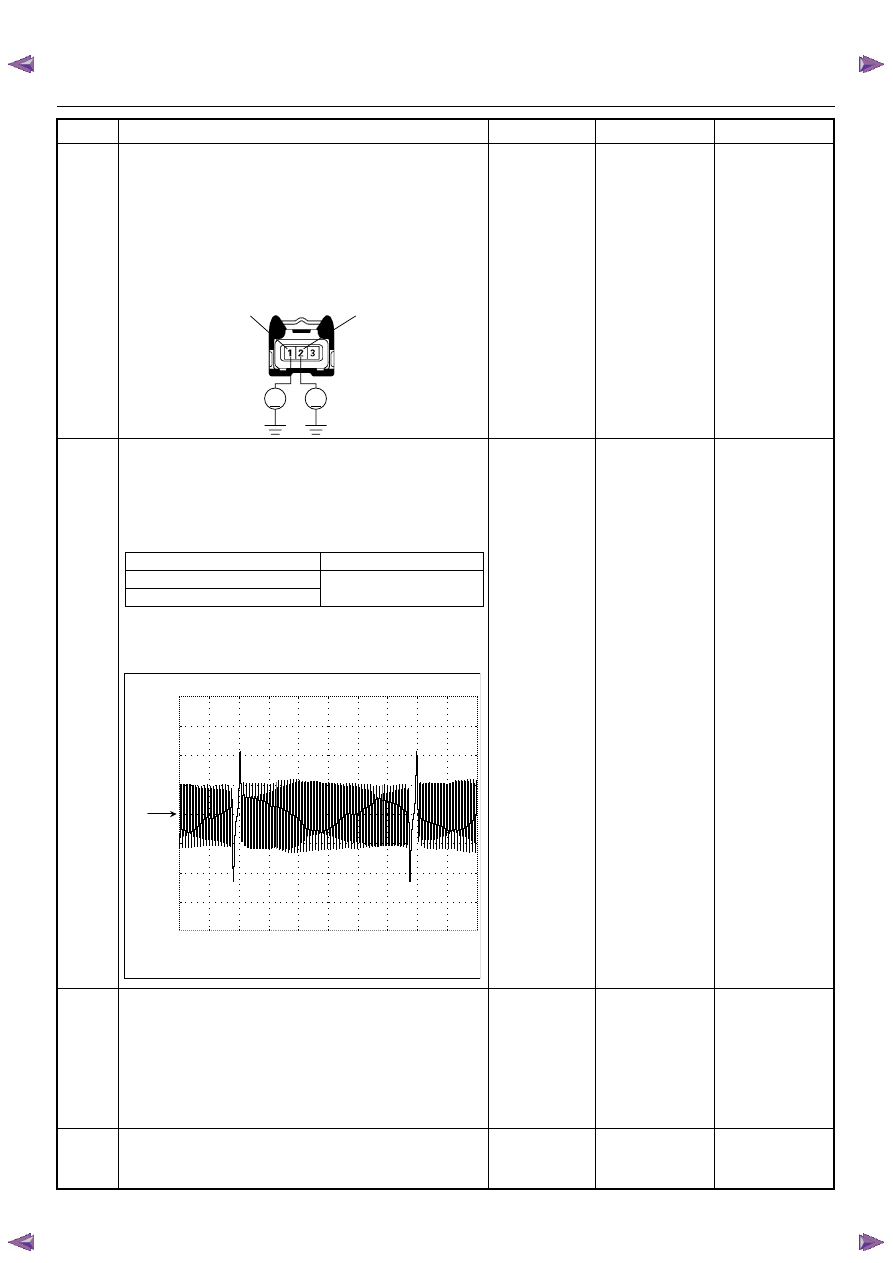

  Crankshaft Position (CKP) Sensor Reference Wave Form









 0V








 Measurement Terminal: J1-21(+)   J1-6(-)
 Measurement Scale: 10V/div    5ms/div



Measurement Condition: Approximately 2000rpm

ENGINE DRIVEABILITY AND EMISSIONS

6E–185

13

Check any accessory parts which may cause electric
interference or magnetic interference.
Was the problem found?

—

Remove the

accessory parts

and verify repair

Go to Step 14

14

Substitute a known good CKP sensor and recheck.
Was the problem solved?

—

Go to Step 15

Go to Step 16

15

Replace the CKP sensor.
Was the problem solved?

—

Verify repair

Go to Step 16

16

Is the ECM programmed with the latest software
release?
If not, download the latest software to the ECM using
the “SPS (Service Programming System)”.
Was the problem solved?

—

Verify repair

Go to Step 17

17

Replace the ECM.
Is the action complete?
IMPORTANT:  The replacement ECM must be
programmed. Refer to section of the Service
Programming System (SPS) in this manual.
Following ECM programming, the immobilizer system
(if equipped) must be linked to the ECM. Refer to
section 11 “Immobilizer System-ECM replacement” for
the ECM/Immobilizer linking procedure.

—

Verify repair

—

Step

Action

Value(s)

Yes

No
