6A-14 ENGINE MECHANICAL (C24SE)

Crankshaft C24SE

Material

Nodular Cast Iron

Bearing subjected to End Thrust

Guide Bearing NO.3

Main Bearing-Material &Type

Steel Backed Tri-metal Babbitt

Front Seal-Diameter &Type

35.0mm Lip Seal

Rear seal-Diameter &Type

90.0mm Micro-lip Seal

Crankshaft Balancing

Individually Balanced

No. of Counterweights

8



Camshaft C24SE

Location

Overhead (Cylinder Head)

Material

Grey Cast Iron

Bearing Material

Aluminum

No. of Bearings Camshaft Drive-Material
&Type

200-250 HB5/750

(Camshaft drive type: toothed belt

Camshaft drive material: rubber composite GD380)





Pistons C24SE

Material Aluminum

Alloy

Finish & Type

Tin-coated Strutless

Piston Rings



Function (top to bottom)

 -Ring

1

Compression Ring



-Ring 2

Compression Ring



-Ring 3

Oil Ring

Description -Ring

1

Rectangular



-Ring 2

Taper Face



-Ring 3

3-piece (2 Scrapers&1 Expander)

Material

-Ring 1

Molybdenum Inlay Nodular Cast Iron



-Ring 2

Cast Iron (individually cast)

 -Ring

3

Steel

Material

Case Hardened Steel

Retention

Locked in Rod

Bearing

Machined in Piston Pin Boss



Connecting Rod

C24SE

Material

Nodular Cast Iron

Bearing-Material &Type

Steel Backed Tri-metal Babbitt



Inlet Manifold

C24SE

Material Aluminum

Alloy



Exhaust Manifold

C24SE

Description Dual

Take-down

Material

High Si-Mo Nodular Iron

ENGINE MECHANICAL (C24SE) 6A-15

Engine Specification Matrix for destination



04 HEO FOR TF MODEL:

VEHICLE MODEL TFR/S



2.4L

Major Description

AUSTRALIA, CHILE,

GULF, NEW

ZEALAND, SAUDI

ARABIA, SOUTH

AFRICA

COLOMBIA, COSTA

RICA, EQUADOR,

GUATEMALA

BOLIVIA, GENERAL

EXPORT, PERU,

VENEZUELA

VEHICLE TYPE

4

×2 4x4 4×2 4×4 4×2

VEHICLE

IDENT.

CODE TX TY TX TY

TX





ENGINE TYPE

C24SE

←

←



FUEL CONTROL SYSYTEM

CLOSE LOOP

CLOSED LOOP

OPEN LOOP



COMPRESSION RATIO

9.6:1

←

←



FUEL

OCTANE(ROD)

91RON 85RON 80RON



FUEL TYPE

UN-LEADED

UN-LEADED

LEADED



HO2 YES

YES

YES

NO



EVAP

CANISTER

YES YES

YES YES

PURGE CONTROL
SOLENOID

YES

YES YES

YES

CHECK & RELIEF VALVE

YES

YES

YES

YES



ECM

YES YES

YES YES



EXHAUST

SYSTEM





FRONT

PIPE





SILENCER





TWC YES

YES

YES

NO



CO ADJUSTMENT

NO

NO

NO

YES



Refer to 6A-77

Refer to 6A-77

Refer to 6A-77



6A-16 ENGINE MECHANICAL (C24SE)

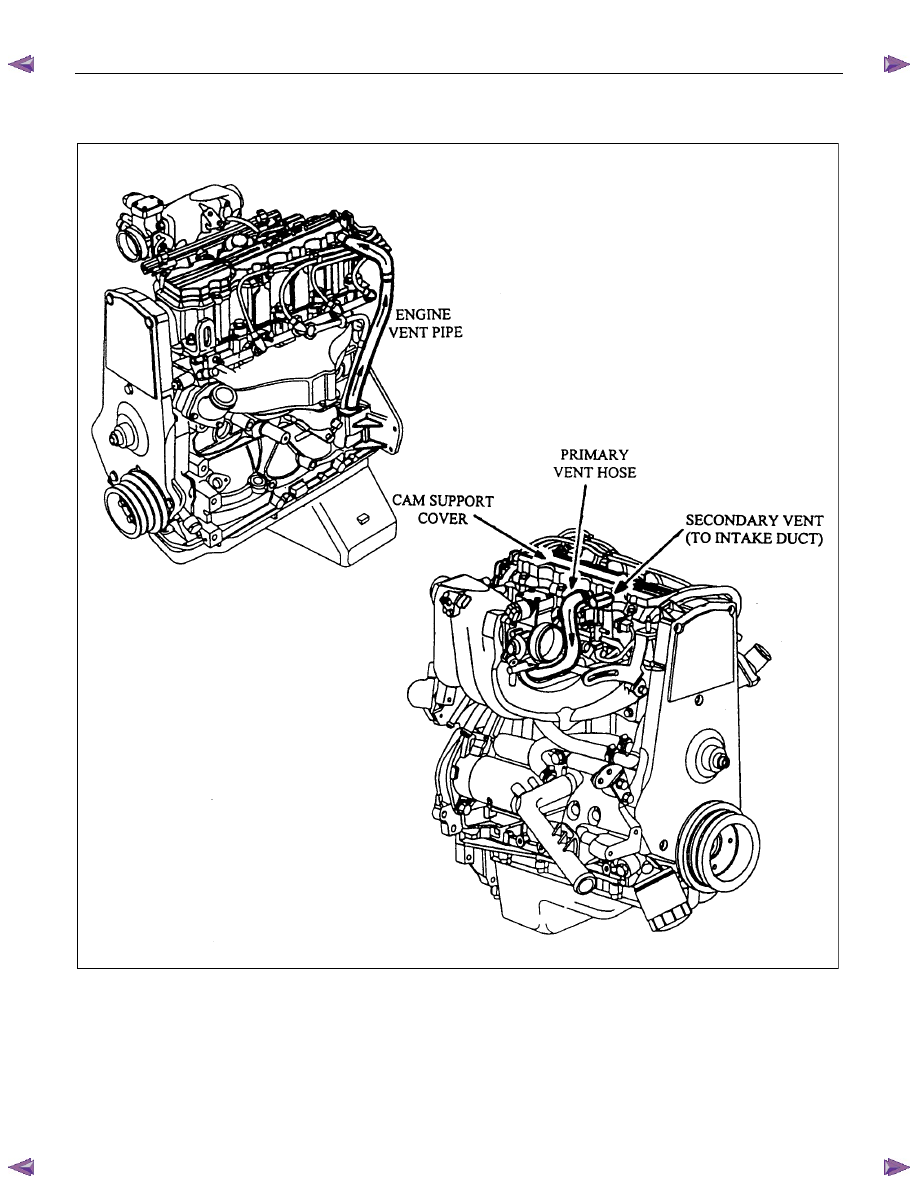

CRANKCASE VENTILATION SYSTEM


The Engine Ventilation System passes crankcase vapours, via the Engine Vent Pipe, to the Cam Support Cover,
where separation of oil and exhaust gases occur. The oil drains into the Cylinder Head, via the Camshaft Support.
The gases pass through the Primary and Secondary Vent Hoses to the intake system, and are consumed during
the combustion process.


ENGINE MECHANICAL (C24SE) 6A-17

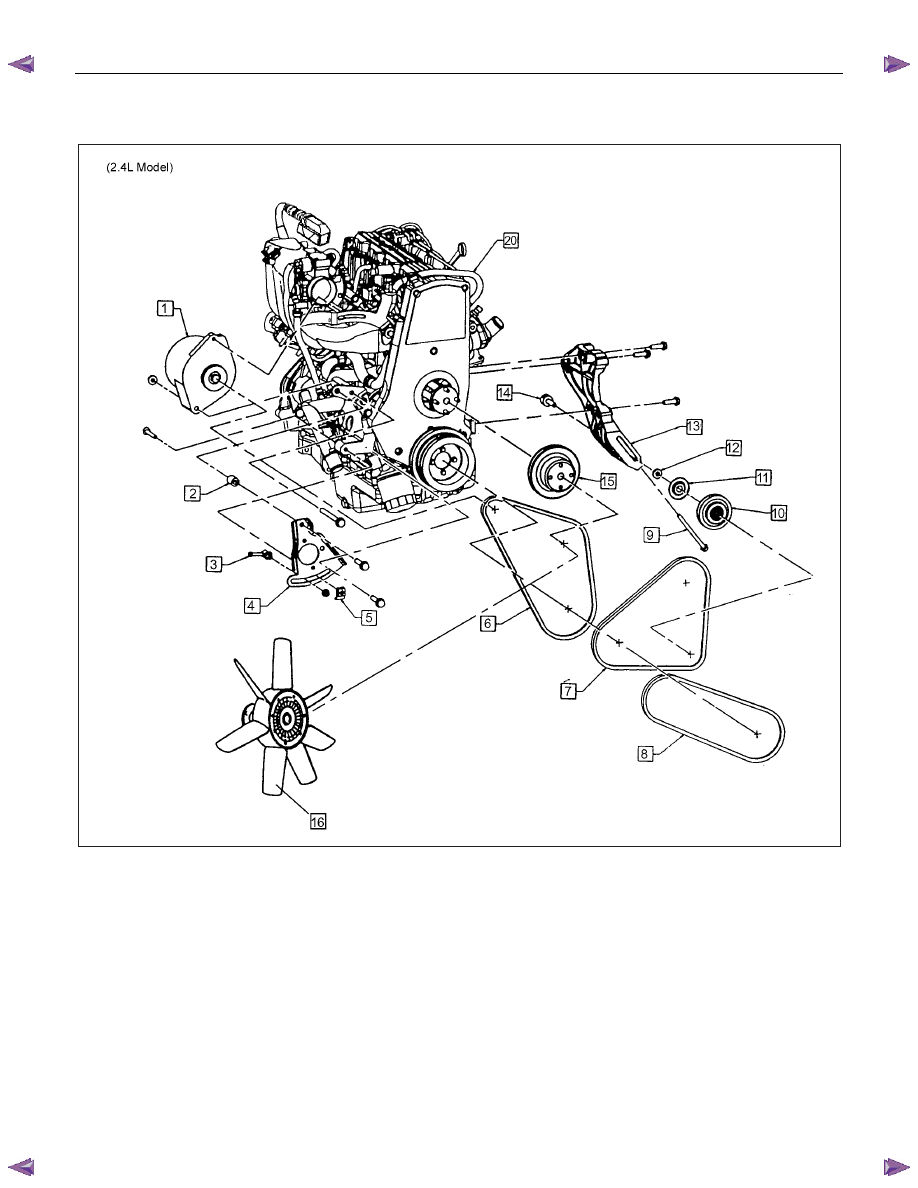

ENGINE ASSEMBLY & LOOSE PARTS





Loose Parts

1 Alternator
2  P/S Pivot Spacer
3  P/S Adjusting Screw
4  P/S Adjusting Plate
5  P/S Adjusting Nut
6  Alternator & Fan Drive Belt
7  A/C Compressor Drive Belt
8  P/S Pump Drive Belt
9 Tensioner

Bolt



10 Tensioner

Pulley

11  Pulley Dust Shield Cover
12 Pulley

Spacer

13  A/C Compressor Bracket
14 Pulley

Bolt

15 Fan

Pulley

16 Cooling

Fan

Engine Assembly

20 C24SE
