6A-80  ENGINE MECHANICAL (4JK1/4JJ1)

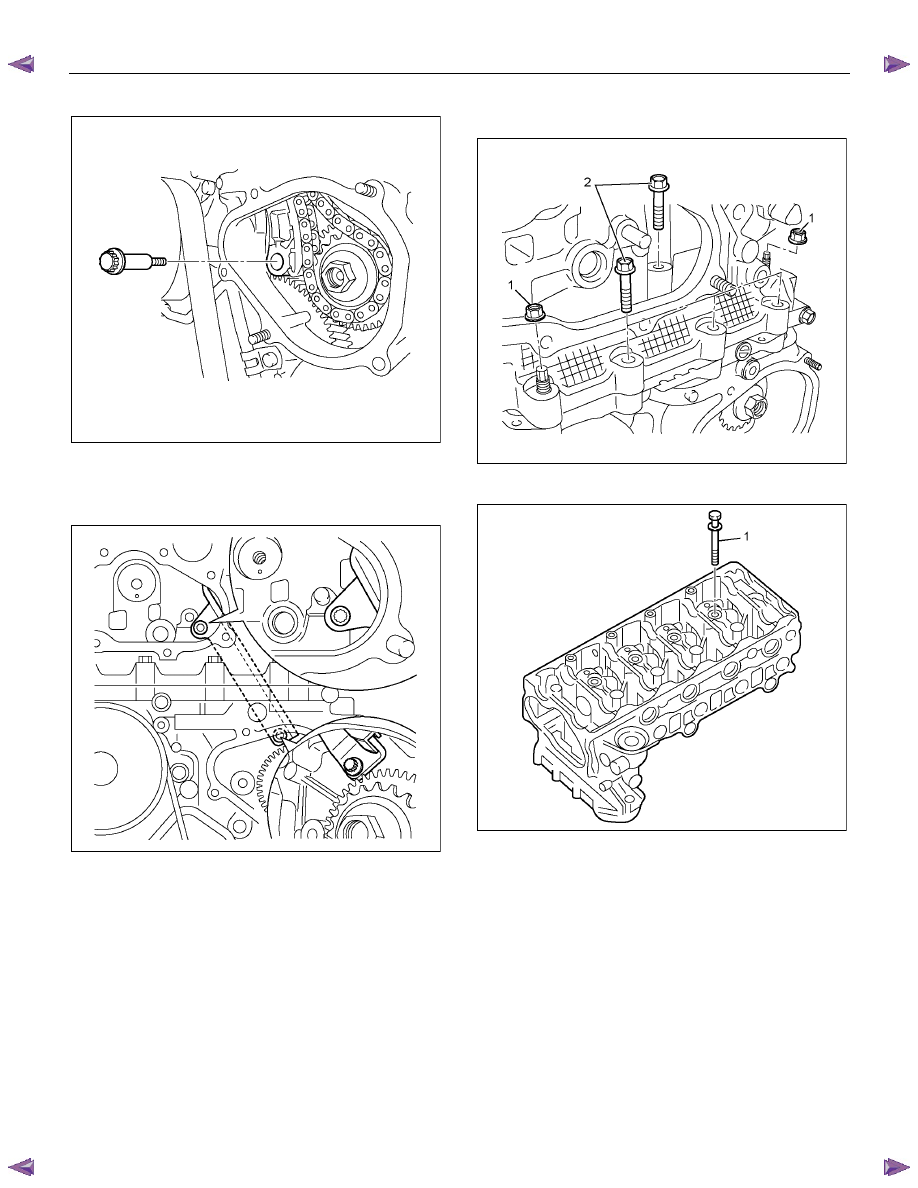

49. Remove the timing chain tension lever pivot.









RTW56ASH019401



50.

Remove the timing chain from supply pump

sprocket.

51. Remove the chain guide bolt from cylinder head.







RTW56ASH019501





52. Remove the cylinder head gear case nuts (1) and

bolts (2).








RTW56ASH020801



53. Remove the cylinder head bolt (1).







RTW56ASH008501

Note:
Do not reuse the cylinder head bolt.




ENGINE MECHANICAL (4JK1/4JJ1)  6A-81

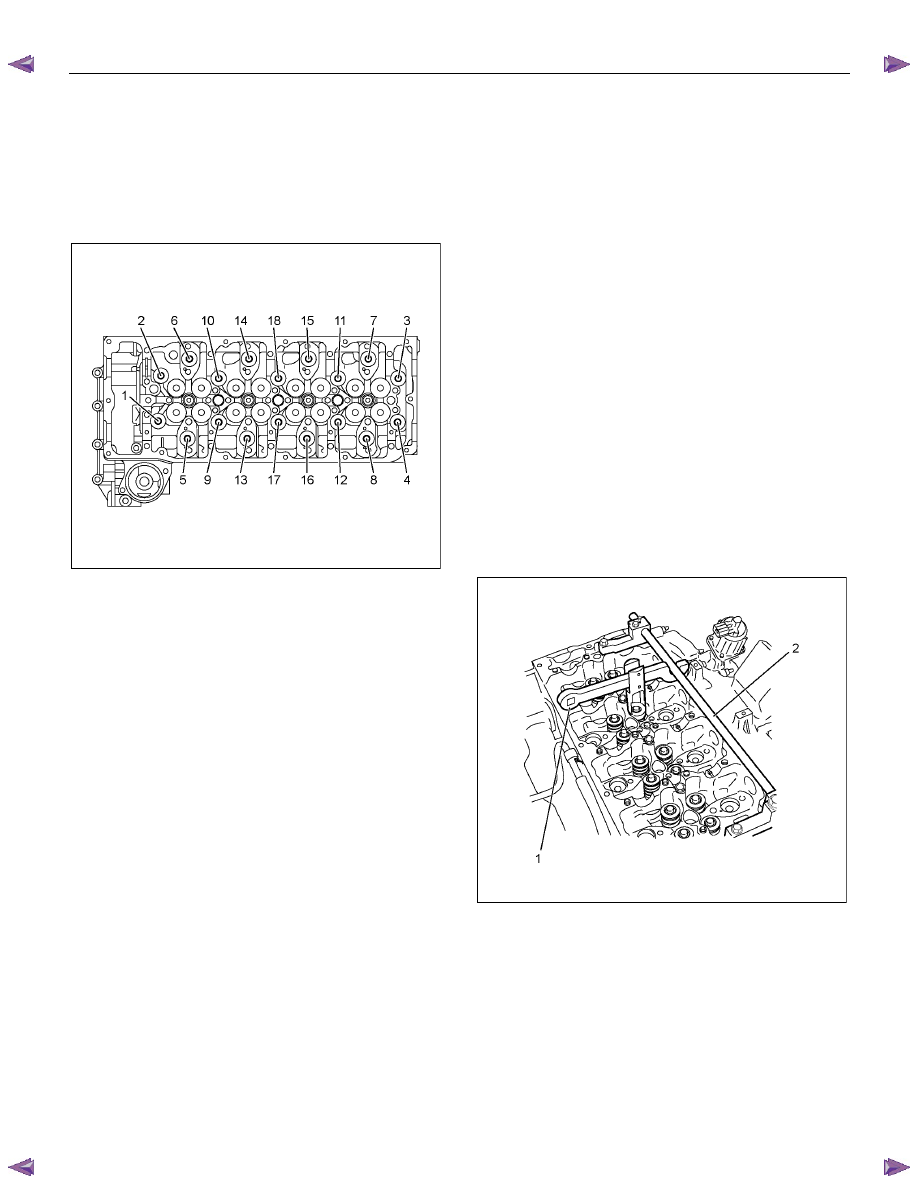

54. Remove the cylinder head assembly.

•  Loosen the cylinder head bolts in the order

described in the drawing.

•  Remove the cylinder head gasket.

Note:
Replace the head gasket with a new one once it is
removed.










RTW56ASH008601





Disassembly

1.  Remove the throttle assembly.

•  Refer to procedure for Intake Manifold in this

manual.

2.  Remove the intake manifold assembly.

•  Refer to procedure for Intake Manifold in this

manual.

3.  Remove the turbocharger.

•  Refer to “Turbocharger and Exhaust Manifold”.

4.  Remove the exhaust manifold assembly.

• Refer to procedure for Turbocharger and

Exhaust Manifold in this manual.

5.  Remove the water outlet pipe.

6.  Remove the valve stem cap.



Refer to procedure for valve stem and valve in this

manual.

7.  Remove the split collar.

•  Use a replacer to compress the valve spring to

remove the split collar.

 Special

tool



Valve spring replacer: 5-8840-2818-0 (1)



Pivot assembly: 5-8840-2819-0 (2)








RTW56ASH012301

8.  Remove the spring upper seat.

•  Remove the special tool to remove the upper

seat.

9.  Remove the valve spring.

•  Put the removed valve springs in order by

cylinder number.



6A-82  ENGINE MECHANICAL (4JK1/4JJ1)

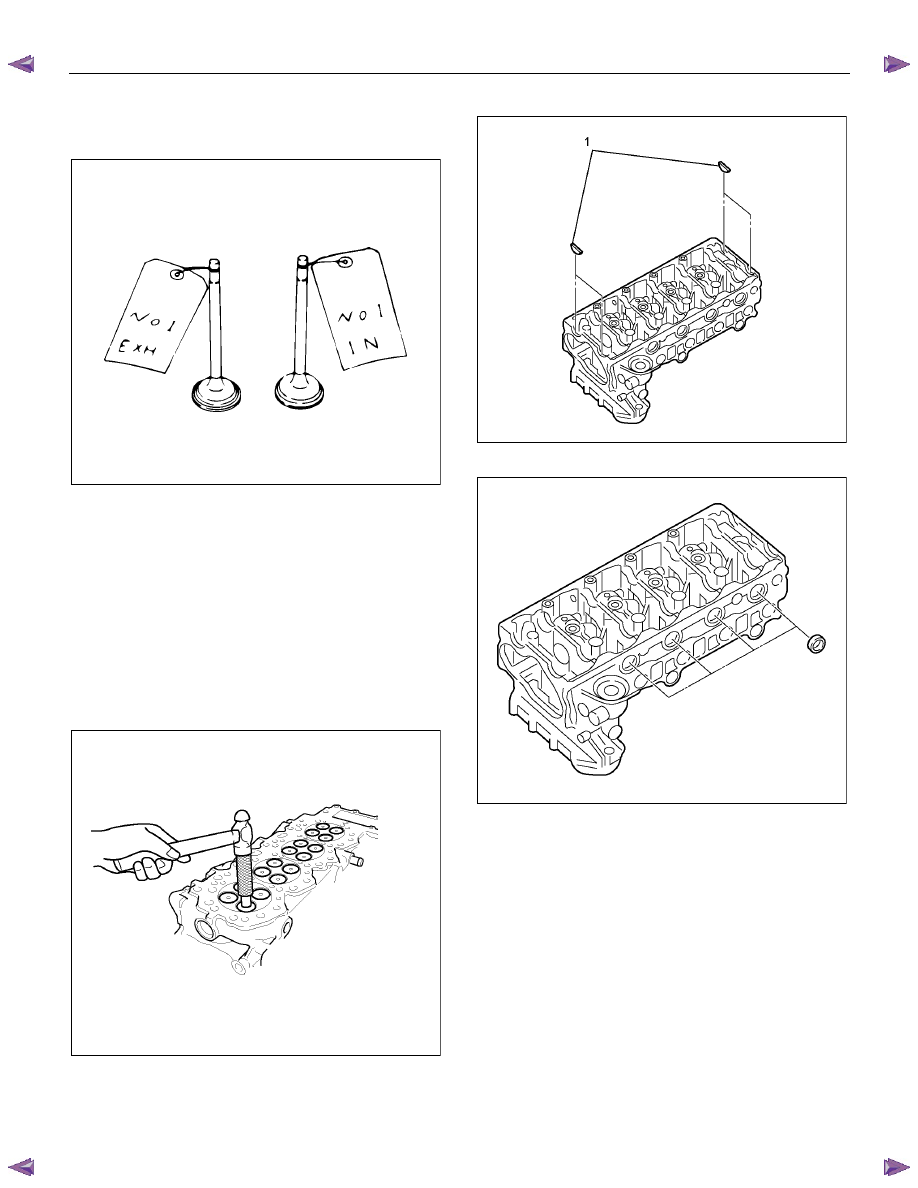

10. Remove the intake and exhaust valve.

•  Sort the removed valves according to cylinders

by using tags others.











LNW21BSH016801

11. Remove the valve stem oil seal.

•  Refer to procedure for valve stem and valve  in

this manual.

12. Remove the spring lower seat.

13. Remove the valve guide.

•  Use the valve guide replacer to press out the

valve guides from the bottom side of the

cylinder head.

 Special

tool



Valve guide remover and installer:

 5-8840-2816-0










RTW56ASH008701






14. Remove the cam end gasket (1).





RTW56ASH020501

15. Remove the oil seal.









RTW56ASH008801




ENGINE MECHANICAL (4JK1/4JJ1)  6A-83

Inspection

Make the necessary adjustments, repairs, and part
replacements if excessive wear or damage is
discovered during inspection.

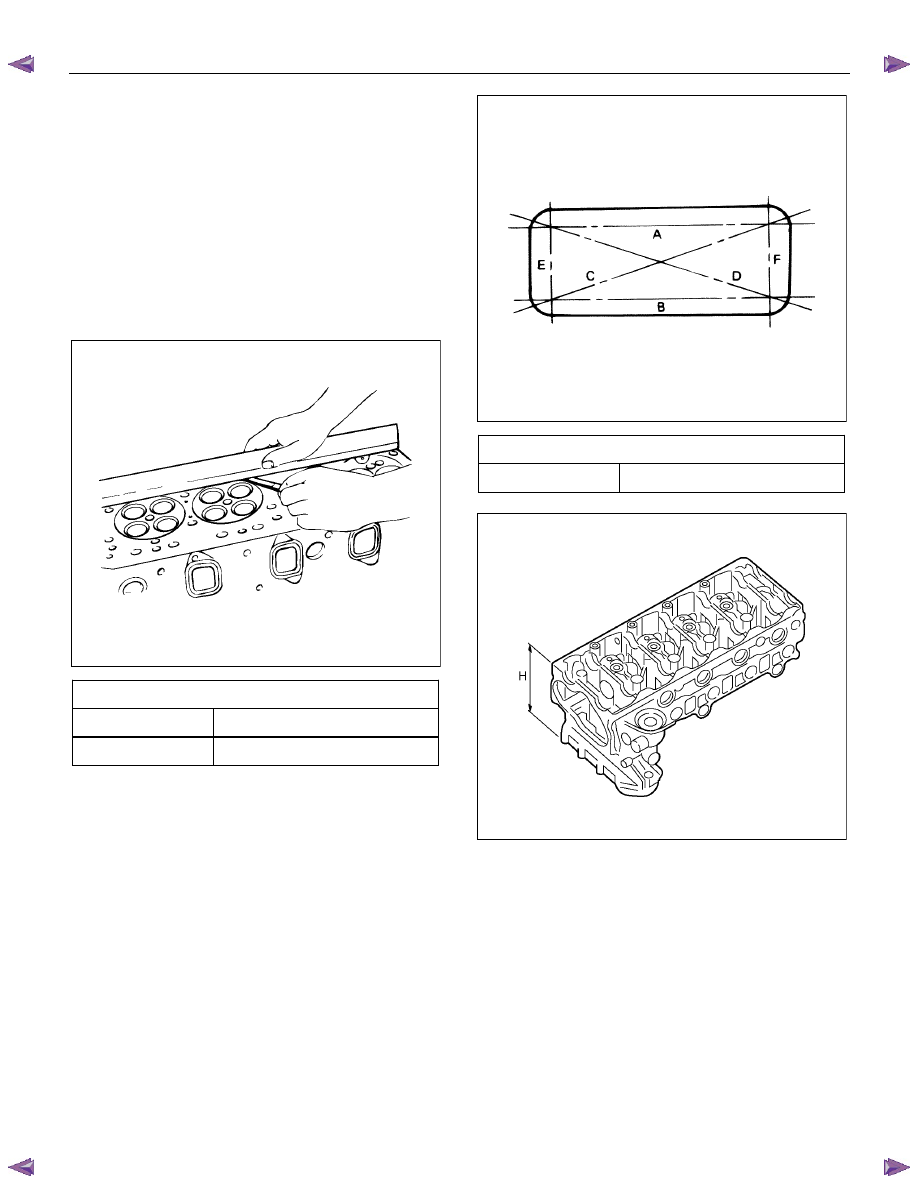

Cylinder Head Lower Face Warpage

1. Use a straight edge and a thickness gauge to

measure the four sides and the two diagonals of

the cylinder head lower face.

2.  The cylinder head lower surface warpage is more

than the limit, it should be replaced.











RTW56ASH008901

  Cylinder Head Lower Face Warpage

mm (in)

Standard

0.05 (0.002) or less

Limit 0.20

(0.0079)

NOTE:
The cylinder head lower face cannot be regrind.

















011RY00013

  Cylinder Head Height (H) (Reference)

mm (in)

Standard 143.4

(5.646)










RTW56ASH017401

Manifold Fitting Face Warpage

Use a straight edge and a feeler gauge to measure the
manifold cylinder head fitting face warpage.

Regrind the manifold cylinder head fitting surfaces if the
measured values are greater than the specified limit but
less than the maximum grinding allowance.

If the measured values exceed the maximum grinding
allowance, the cylinder head must be replaced.
