BRAKE CONTROL SYSTEM   5A-79

Step Action  Value(s) Yes

No

6

  1. Remove the G sensor.

  2. Reconnect G sensor and EHCU

  3. Install the Tech 2.



  4. Ignition "ON", engine "OFF".

  5. Observe the G sensor reading on Tech 2.

If G sensor inclines, reading voltage will change.

Is the reading voltage between specified values?

1.0 - 4.0V

Go to Step 7

Go to Step 8

7

  1. Ignition "OFF".

  2. Install the G sensor.

  3. Install the Tech 2.

  4. Ignition "ON", engine "OFF".

  5. Select "Display DTCs" with the Tech 2.

Are any DTCs stored?

-

Go to Step  8

Verify repair

8

  1. Replace G sensor.

  2. Select "Display DTCs" with the Tech 2.

Note: Perform the various tests (actuator test, test
run, brake test, etc.) then observe the DTC with a
Tech 2.

Are any DTCs stored?

-

Go to Step 9

Verify repair

9 Replace

EHCU.

Note: Check the EHCU type for specification, when
the EHCU is replaced.

(Specification ; 2WD model or 4WD model)

Is the action complete?

-

Verify repair

-



5A-80   BRAKE CONTROL SYSTEM

DTC C0277 (Flash Code 77) System Voltage Low
DTC C0278 (Flash Code 78) System Voltage High










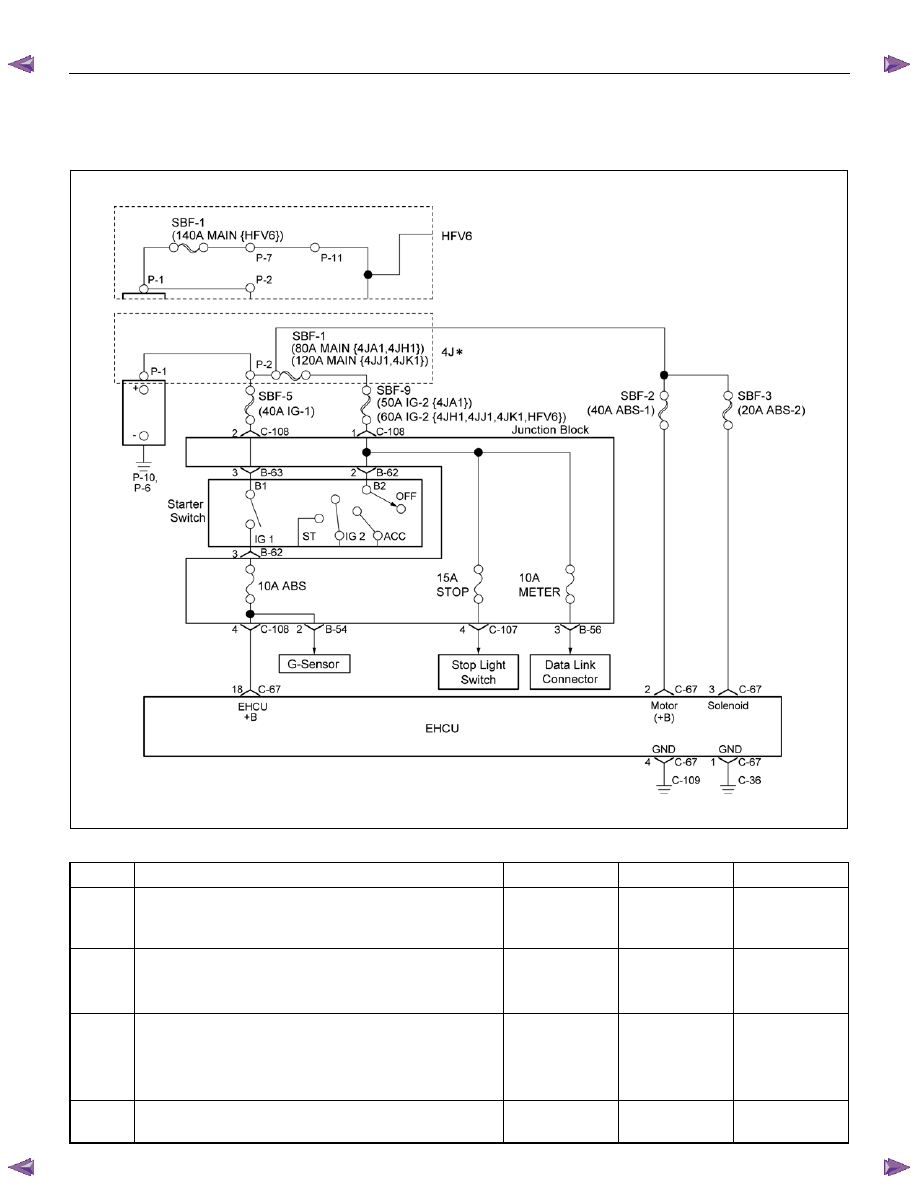

RTW75ALF000301



Step Action  Value(s) Yes

No

1

Were the steps of the “Basic Diagnostic Flow Chart”
performed?

-

Go to Step 2

Go to Basic

Diagnostic

Flow Chart

2

  1. Check for a poor connection at EHCU

  2. If a problem is found, repair as necessary.

Was a problem found?

-

Verify repair

Go to Step 3

3

  1. Ignition “OFF”, disconnect EHCU.

  2. Ignition “ON”, engine “OFF”.

  3. Check the supply voltage to EHCU.

Is the value normal?

Battery

Voltage

Go to Step 5

Go to Step 4

4

Repair or replace the power supply circuit.

Is the action complete?

-

Verify repair

-

BRAKE CONTROL SYSTEM   5A-81

Step Action  Value(s) Yes

No

5

  1. Check the power supply circuit.

(Check circuit for an open, short to ground, or short
to voltage.)

  2. If a problem is found, repair as necessary.

Was a problem found?

-

Verify repair

Go to Step 6

6

  1. Ignition “ON”, engine “OFF”.

  2. Select “Display DTCs” with the Tech 2.

Note: Perform the various tests (actuator test, test
run, brake test, etc.) then observe the DTC with a
Tech 2.

Are any DTCs stored?

-

Go to Step 7

Verify repair

7 Replace

EHCU.

Note: Check the EHCU type for specification, when
the EHCU is replaced.

(Specification ; 2WD model or 4WD model)

Is the action complete?

-

Verify repair

-



5A-82   BRAKE CONTROL SYSTEM

DTC C0282 (Flash Code 82) 4 Wheel Drive State Input Signal Failure











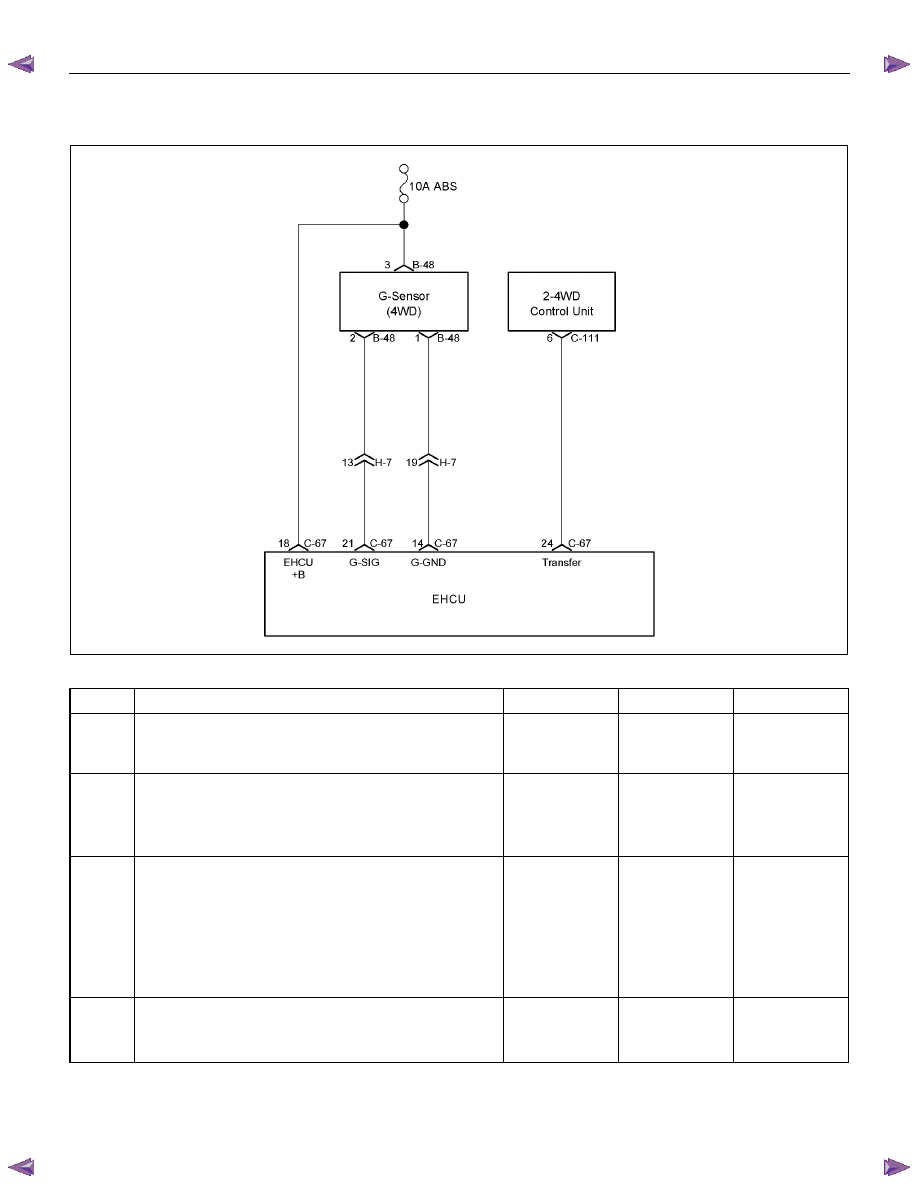

RTW75AMF001501
