10-78  CAB

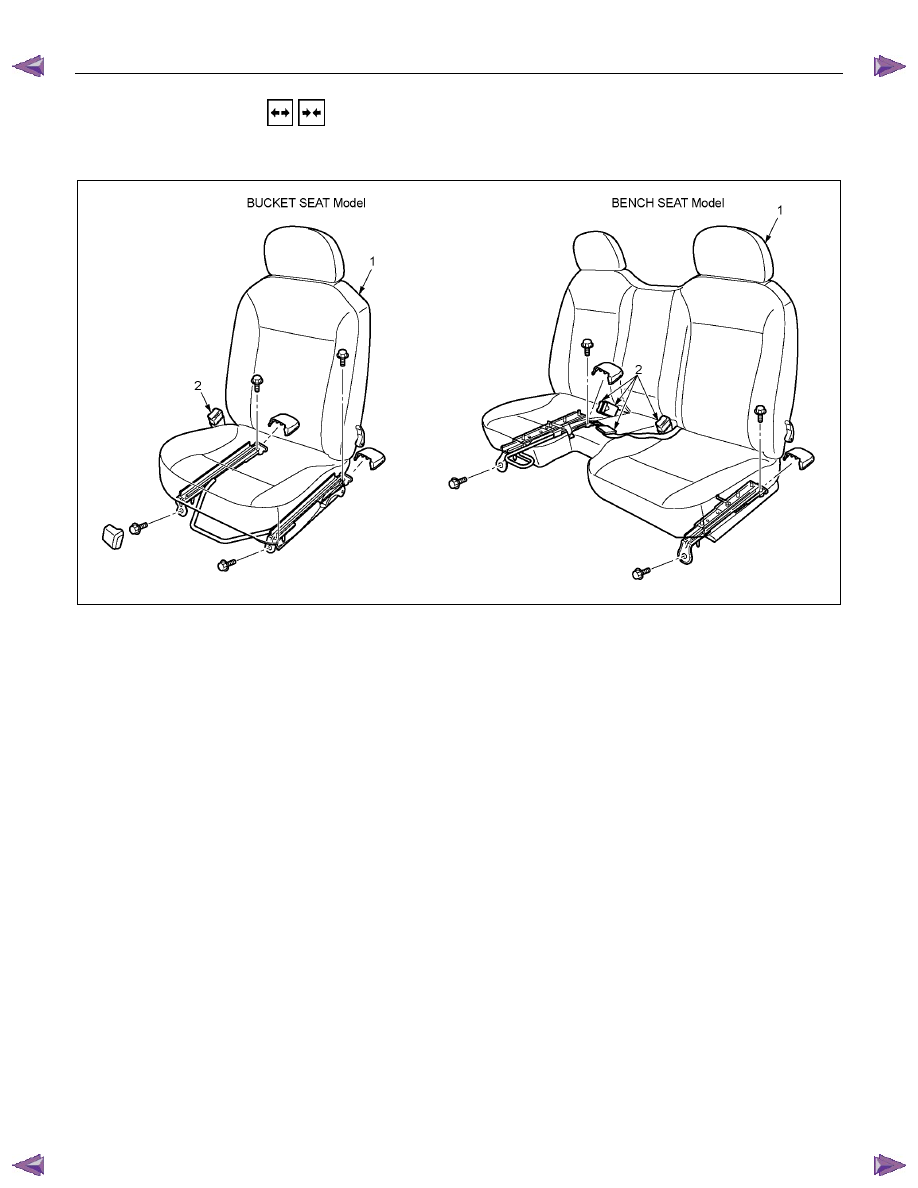

  REMOVAL AND INSTALLATION

(BUCKLE SIDE SEAT BELT/CENTER SEAT BELT)











RTW3A0MF000401






Removal Steps

▲  1. Front seat assembly
▲  2. Buckle side seat belt/center seat belt




Installation Steps

▲  2. Buckle side seat belt/center seat belt
▲  1. Front seat assembly




CAB  10-79





Important Operations - Removal

1.  Front Seat Assembly

•  Refer to Front Seat in this section.





RUW7A0SH000201



2.  Buckle Side Seat Belt/Center Seat Belt

•  Remove the seat belt fixing screw and the warning

harness connector clip (Bucket seat model).



•  Remove the seat belt fixing screws and the warning

harness connector clip (Bench seat model).















Important Operations - Installation

2. Buckle Side Seat Belt/Center Seat Belt

•  Tighten the seat belt fixing screws to the specified

torque.

Torque N

⋅m (kgf⋅m/lb⋅ft)

40 (4.1 / 30)

1. Front Seat Assembly

•  Tighten the seat assembly fixing bolts to the specified

torque.

Torque N

⋅m (kgf⋅m/lb⋅ft)

40 (4.1 / 30)





10-80  CAB

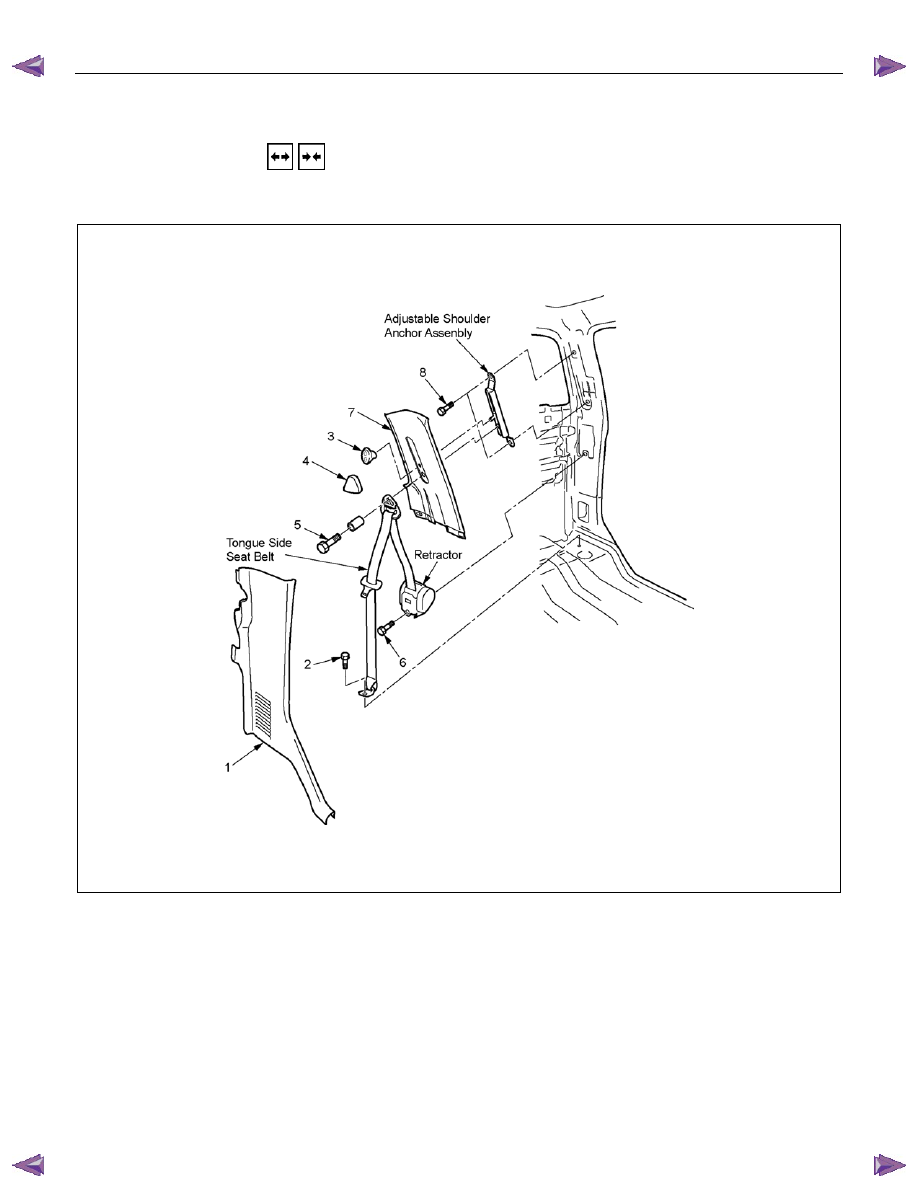

REAR SEAT BELT (CREW CAB)



  REMOVAL AND INSTALLATION

(TONGUE SIDE SEAT BELT)


















RTW5A0LF001001



Removal Steps



1. Body side rear lower trim cover



2. Lower anchor bolt

▲ 3. Knob
▲ 4. Cover
▲  5. Upper anchor bolt


6. Retractor fixing bolt



7. Body side rear upper trim cover



8. Adjustable shoulder anchor fixing bolt





Installation Steps

▲  8. Adjustable shoulder anchor fixing bolt


7. Body side rear upper trim cover

▲  6. Retractor fixing bolt
▲  5. Upper anchor bolt
 4.

Cover

 3.

Knob

▲  2. Lower anchor bolt


1. Body side rear lower trim cover





CAB  10-81





Important Operations - Removal

3. Knob

•  Pull out the knob.





RTW5A0SH000501



4.  Cover

5.  Upper Anchor Bolt

•  Remove the seat belt upper anchor bolt.
•  Insert the blade of an ordinary screwdriver into the gap

between the D-ring back surface and the cover.

Carefully pry the D-ring latches open. Remove the cover.




















Important Operations - Installation

8. Adjustable Shoulder Anchor Fixing Bolt

Bolt torque

N

⋅m (kgf⋅m/lb⋅ft)

40 (4.1 / 30)

6. Retractor Fixing Bolt

Bolt torque

N

⋅m (kgf⋅m/lb⋅ft)

40 (4.1 / 30)

5. Upper Anchor Bolt

Bolt torque

N

⋅m (kgf⋅m/lb⋅ft)

40 (4.1 / 30)

2. Lower Anchor Bolt

Bolt torque

N

⋅m (kgf⋅m/lb⋅ft)

40 (4.1 / 30)
