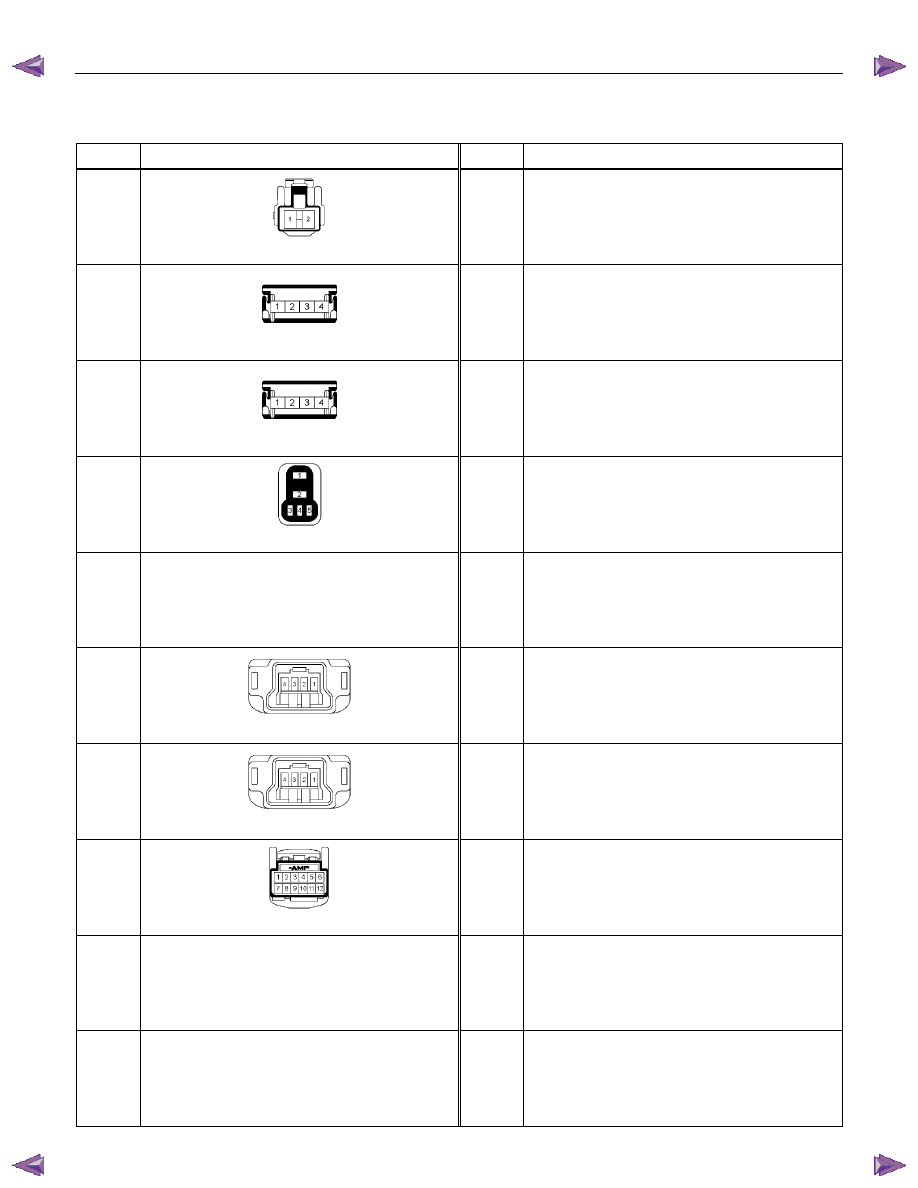

8A-610  ELECTRICAL-BODY AND CHASSIS





No.

Connector face

No.

Connector face

B102





White

Key inter lock solenoid





B103





White

Joint connector 3





B104





White

Joint connector 4





B105





Black

Rear fog light relay





B106






NOT USED





B107





Yellow

Pretensioner (Dr)





B108





Yellow

Pretensioner (As)





B109






Immobilizer control unit























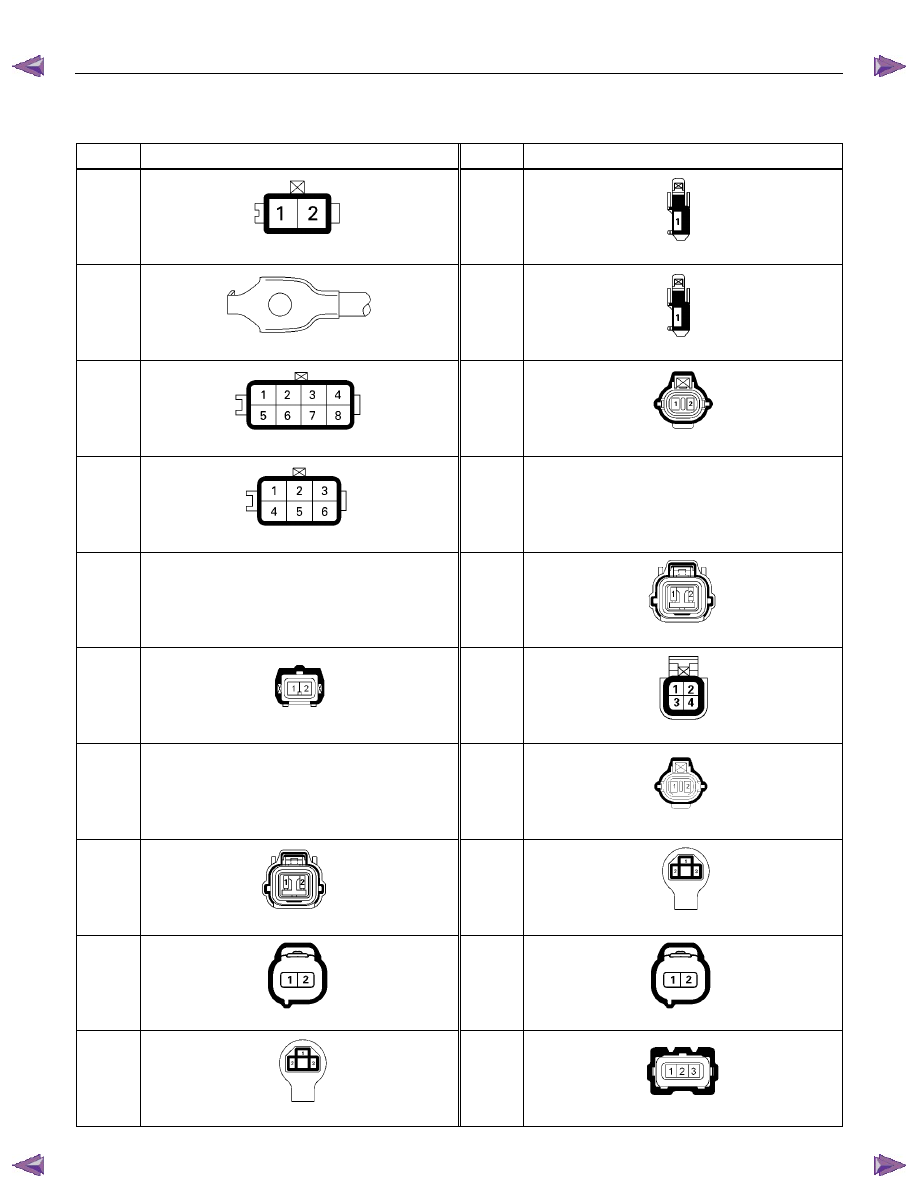

ELECTRICAL-BODY AND CHASSIS  8A-611





No.

Connector face

No.

Connector face

C1





Gray



Side turn light-RH

C20





Black

Horn; high note

C2





Silver

Engine room-RH ground

C21





Black

Horn; low note

C3





Black

Front wiper INT Relay

C22






Front turn signal light STD-RH

C4





Sky blue

Front wiper motor

C23






NOT USED

C5



~



C14

NOT USED

C24





White

Pressure switch

C15





Gray

VSV FICD

C24





Black

Triple pressure switch

C16






NOT USED

C25





White

Front turn signal light STD-LH

C17





Gray

Front washer motor

C26





Black

Headlight STD-LH

C18





Black

Clearance light STD-RH

C27





Black

Clearance light STD-LH

C19





Black

Headlight STD-RH

C28





Gray

Headlight leveling acutuator STD-RH



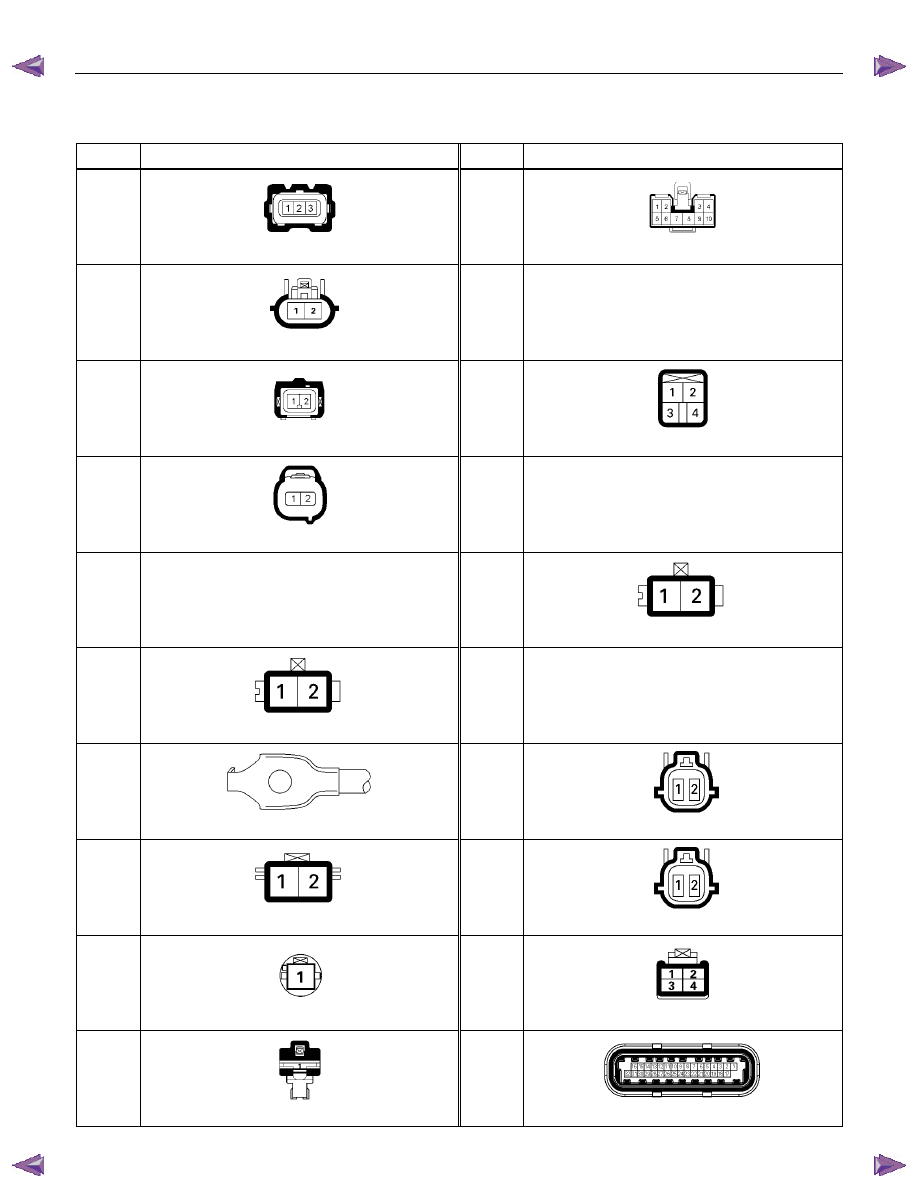

8A-612  ELECTRICAL-BODY AND CHASSIS





No.

Connector face

No.

Connector face

C29






Headlight leveling acutuator STD-LH

C40





Black

Accelerator pedal position sensor

C30





White

Engine hood switch

C41



~



C43

NOT USED

C31





Blue

EGR VSV front

C44





White

Stoplight switch

C32





Blue

EGR VSV rear

C45



~



C49

NOT USED

C33



~



C34

NOT USED

C50





Black

Condenser fan

C35





Gray

Side turn light-LH

C51



~



C52

NOT USED

C36





Silver

Engine room-LH; ground

C53






Red

ABS speed sensor front-RH

C37





Black

Brake fluid level switch

C54





Red

ABS speed sensor front-LH

C38




Light
Gray

Vacuum switch

C55





Brown

Thermo AMP

C39





White

Parking brake switch (stick type)

C56

(C24SE)





ECM



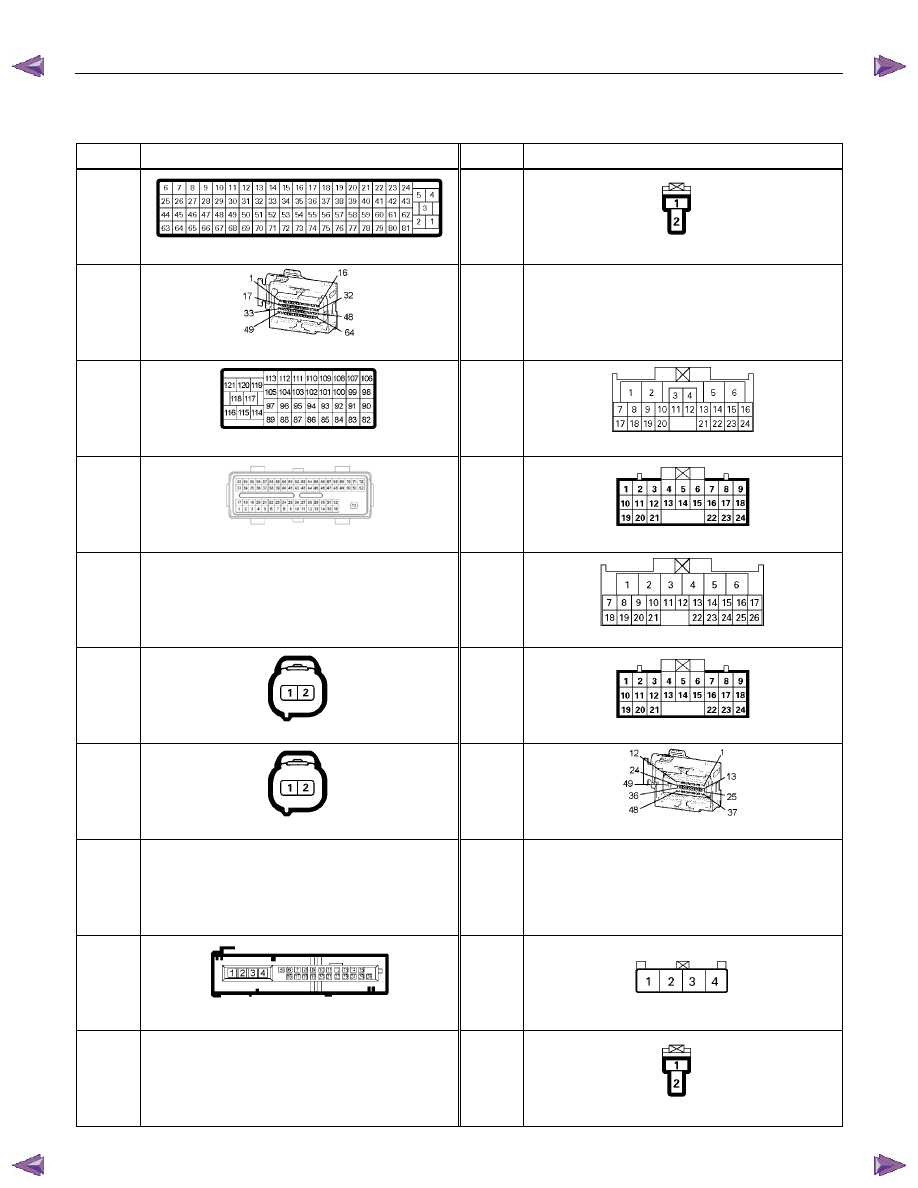

ELECTRICAL-BODY AND CHASSIS  8A-613





No.

Connector face

No.

Connector face

C56

(4JH1-TC)




Black

ECM-A

C77





White

Clutch switch

C56

(HFV6)




Black

ECM-A

C78



~



C93

NOT USED

C57






Black

ECM-B

C94





White

TCM-A (AW30-40LE TRANSMISSION)

C58






Black

ECM J2

C94





Gray

TCM-A (JR405E TRANSMISSION)

C59



~



C62

NOT USED

C95





White

TCM-B (AW30-40LE TRANSMISSION)

C63





Brown

Front fog light-RH

C95





White

TCM-B (JR405E TRANSMISSION)

C64





Brown

Front fog light-LH

C96





Black

TCM1

C65



~



C66

NOT USED

C97



~



C103

NOT USED

C67





Black

EHCU

C104





Brown

Front blower resister

C68



~



C76

NOT USED

C105





White

Front blower motor
