Isuzu KB P190. Manual - part 1363





8A-514  ELECTRICAL-BODY AND CHASSIS

ANTI-LOCK BRAKE SYSTEM

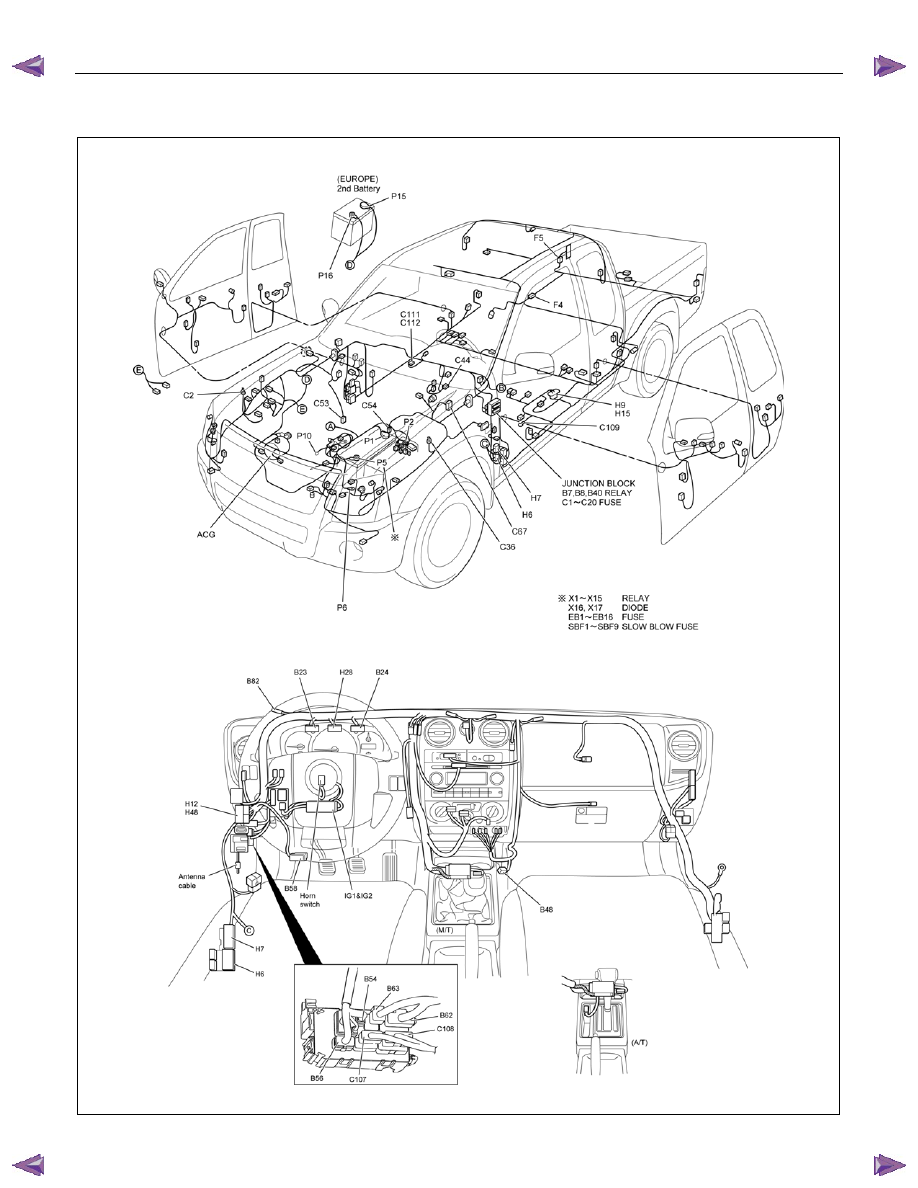

PARTS LOCATION (RHD)















RTW78AXF040701 & RTW78AXF046901

ELECTRICAL-BODY AND CHASSIS  8A-515

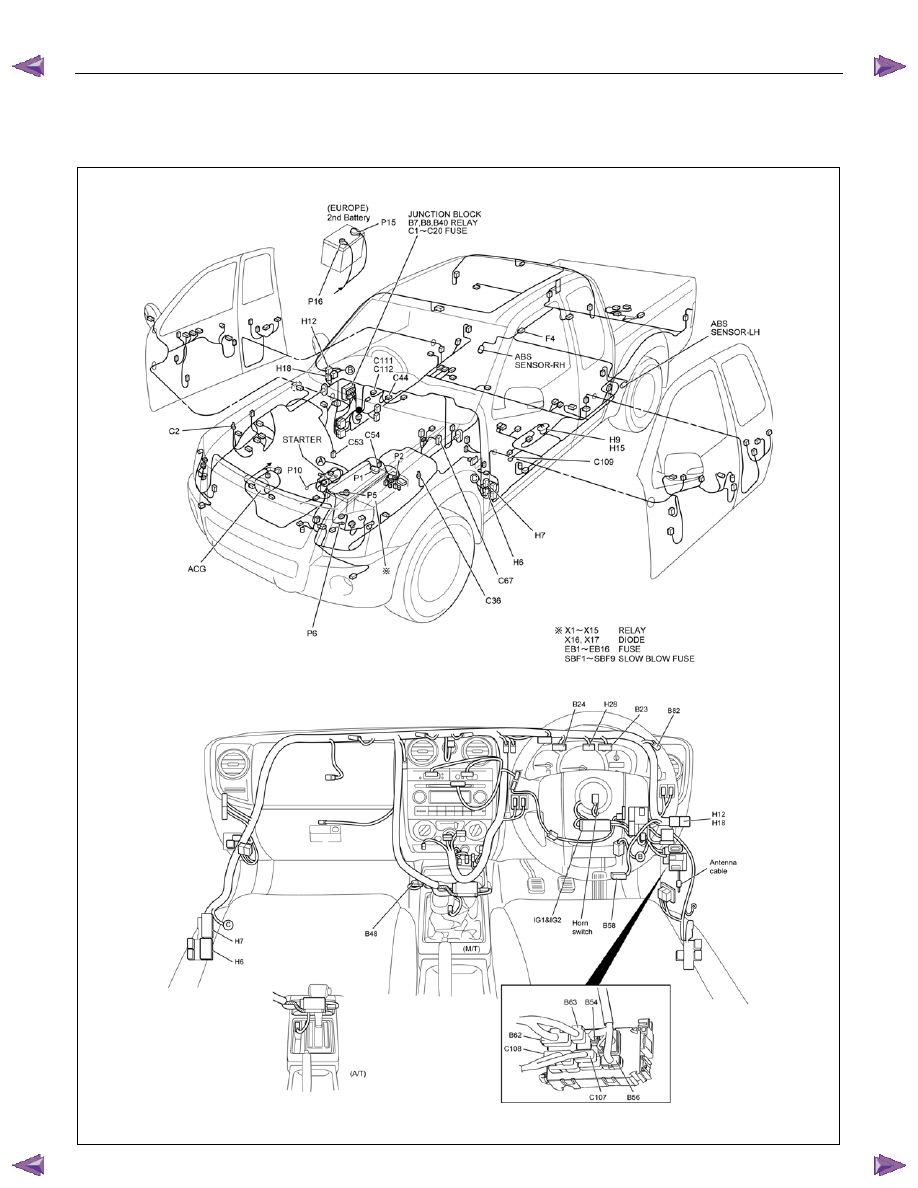

PARTS LOCATION (LHD)















RTW78AXF040801 & RTW78AXF047001



8A-516  ELECTRICAL-BODY AND CHASSIS

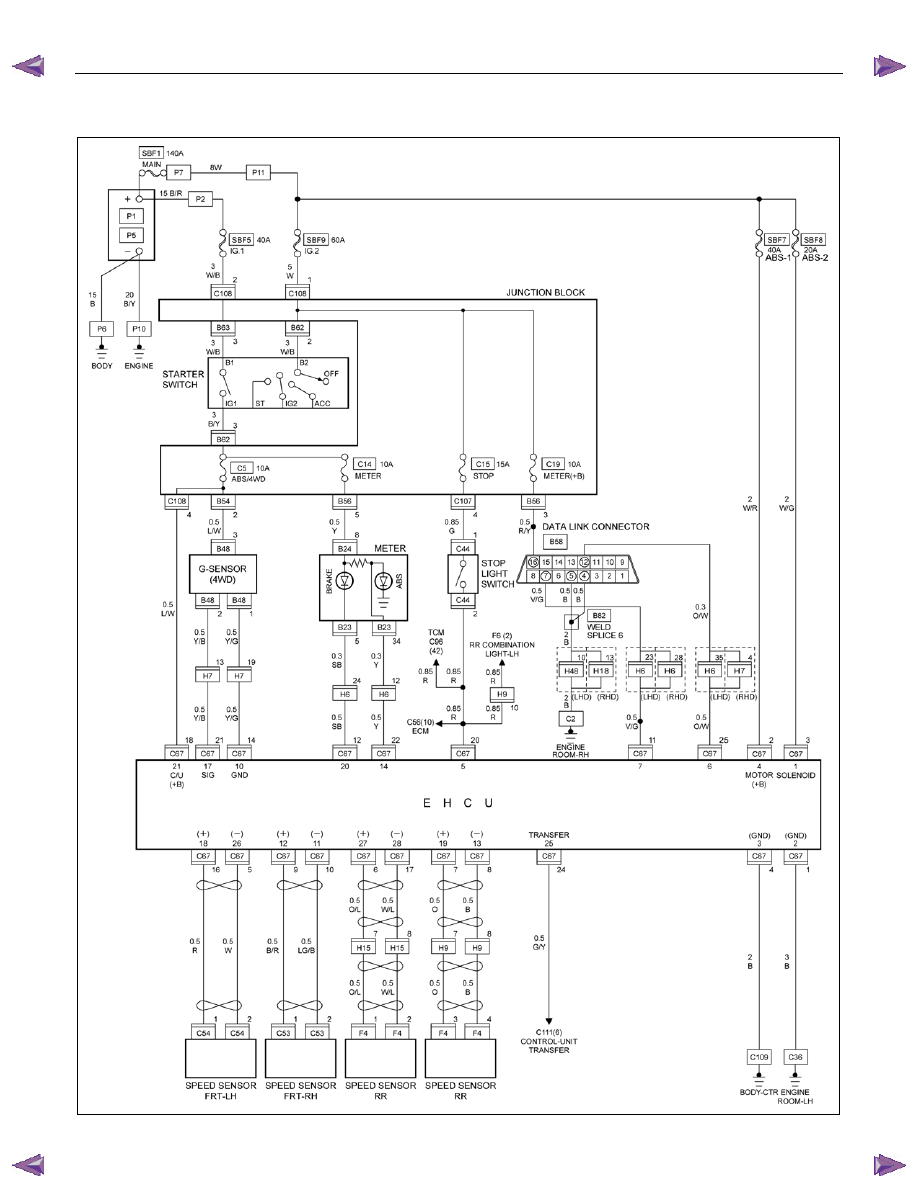

CIRCUIT DIAGRAM HFV6





RTW78AXF012801

ELECTRICAL-BODY AND CHASSIS  8A-517

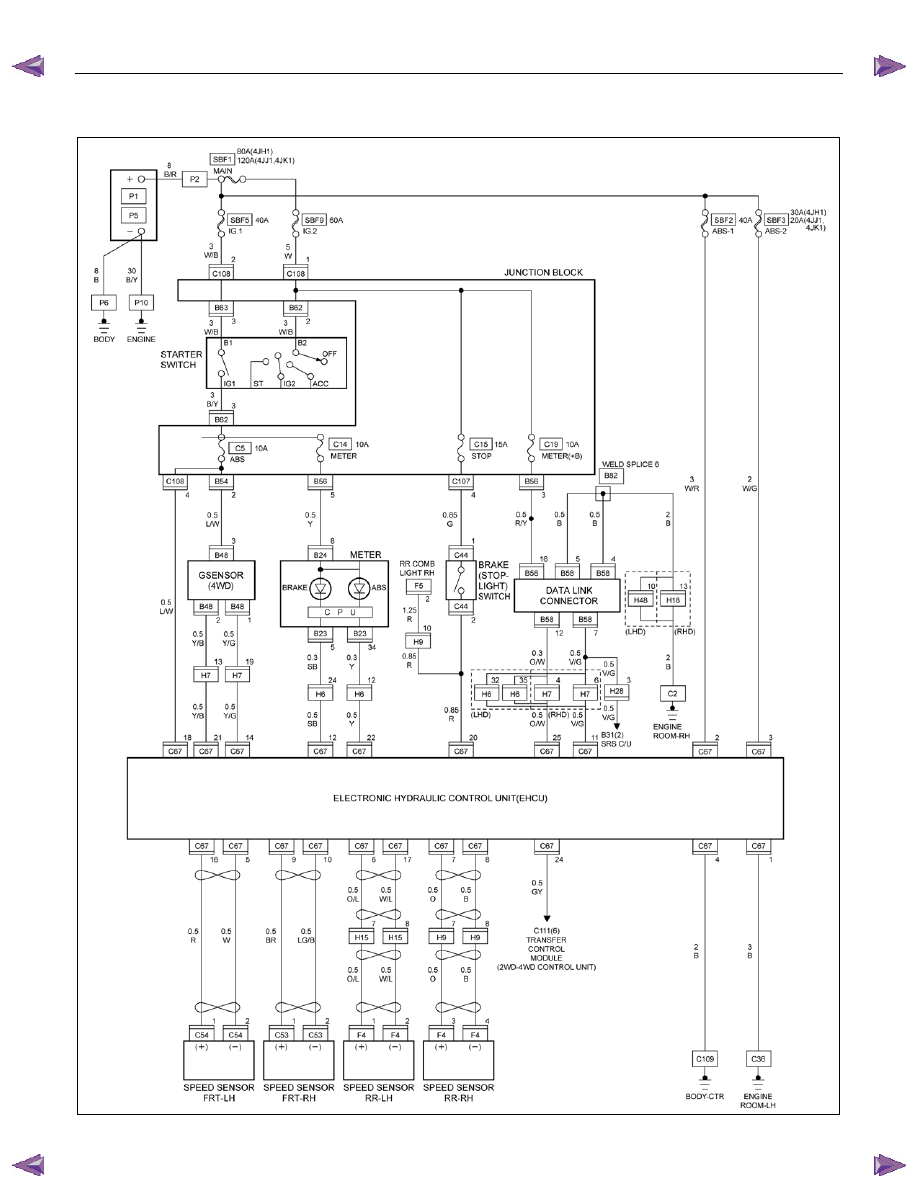

CIRCUIT DIAGRAM 4JJ1-TC / 4JK1-TC / 4JH1-TC





RTW78AXF018701
