8A-462  ELECTRICAL-BODY AND CHASSIS

TROUBLESHOOTING

CIGARETTE LIGHTER

1.  Lighter does not pop out after being pushed in. It does not become hot.


Checkpoint

Trouble

Cause



Countermeasure





Reinstall or replace the fuse

No. C12 (20A)





Poor Fuse No. C-12 (20A,

Fuse box) contact or blown



NG





Replace the lighter





Lighter continuity between

center part and outer area





Open circuit or poor connector

contact





Repair open circuit or

connector contact



Voltage between connector 1


B21

 and the ground at

starter SW. is ACC position
(Should be battery voltage
present)



Open circuit or poor connector

contact



NG

NG

OK

OK

OK



Audio system (System should

receive power)





Repair open circuit or

connector contact





Open circuit or poor connector

contact



NG



Continuity between connector

1

B22

 and the ground







2.  Lighter pops out prematurely before becoming hot


Repair or replace the lighter

and/or casing

Deformed lighter or casing

NG

Lighter and casing





3.  Lighter becomes too hot


Repair or replace the lighter

and/or casing

Deformed lighter and casing

NG

Lighter and casing





ELECTRICAL-BODY AND CHASSIS  8A-463



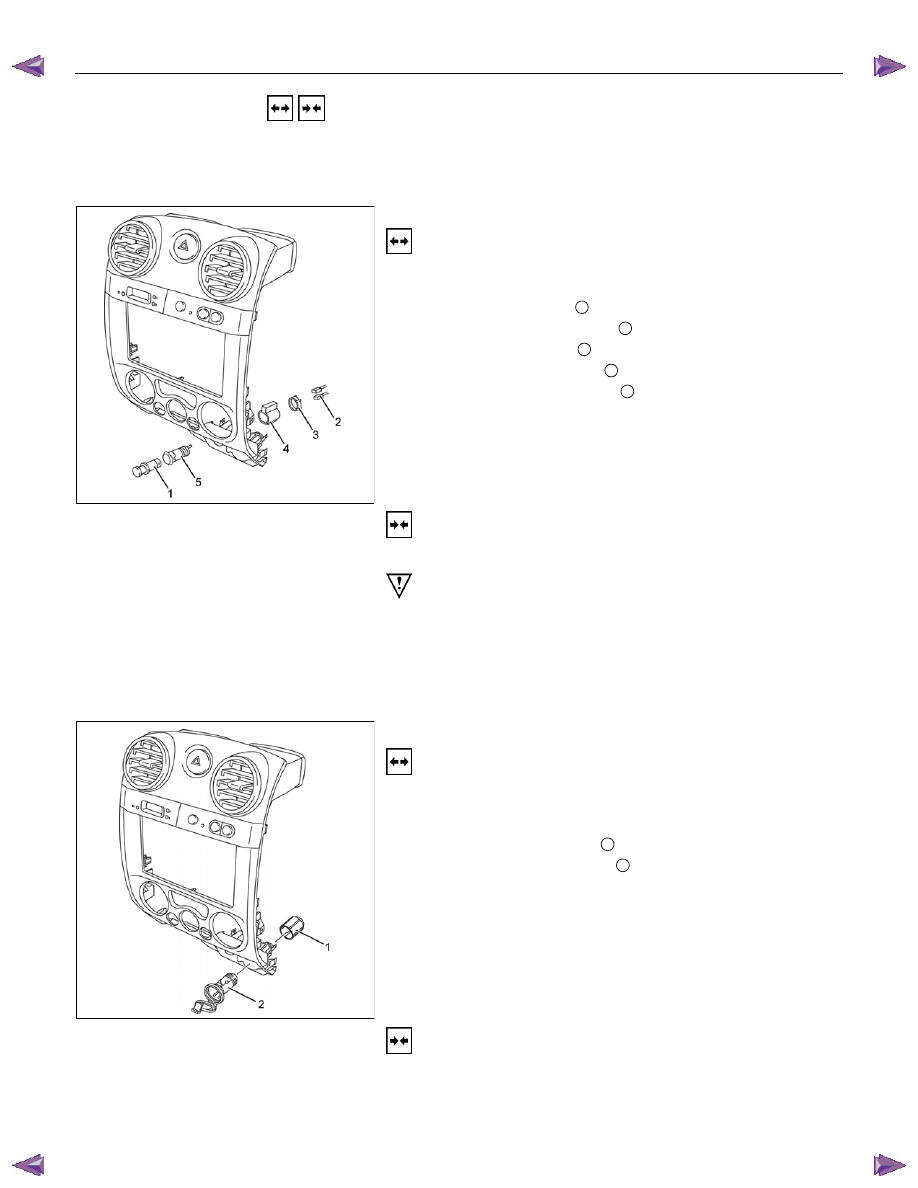

  REMOVAL AND INSTALLATION








AUDIO

Refer to Section 9 “ACCESSORIES” for details.








RTW780SH001801



CIGARETTE LIGHTER

Removal

1.  Disconnect the battery ground cable.

2.  Remove the center cluster ASM.

3.  Remove the lighter

1

.

4.  Disconnect the connector

2

.

5.  Loosen the ring nut

3

 at the back side.

6.  Remove the outer case

4

.

7.  Remove the lighter holder

5

 from the bezel.








Installation

Follow the removal procedure in the reverse order to install the
lighter.
Pay close attention to the important points mentioned in the
following paragraphs.







Connector

Be absolutely sure that the lighter connector is securely
connected.
This will prevent a poor contact and an open circuit.








RTW780SH001901



ACC SOCKET

Removal

1.  Disconnect the battery ground cable.

2.  Remove the center cluster ASM.

3.  Disconnect the connector.

4.  Remove the holder nut

1

.

5.  Remove the ACC Socket

2





Installation

Follow the removal procedure in the reverse order to install the
lighter.





8A-464  ELECTRICAL-BODY AND CHASSIS

POWER DOOR MIRROR

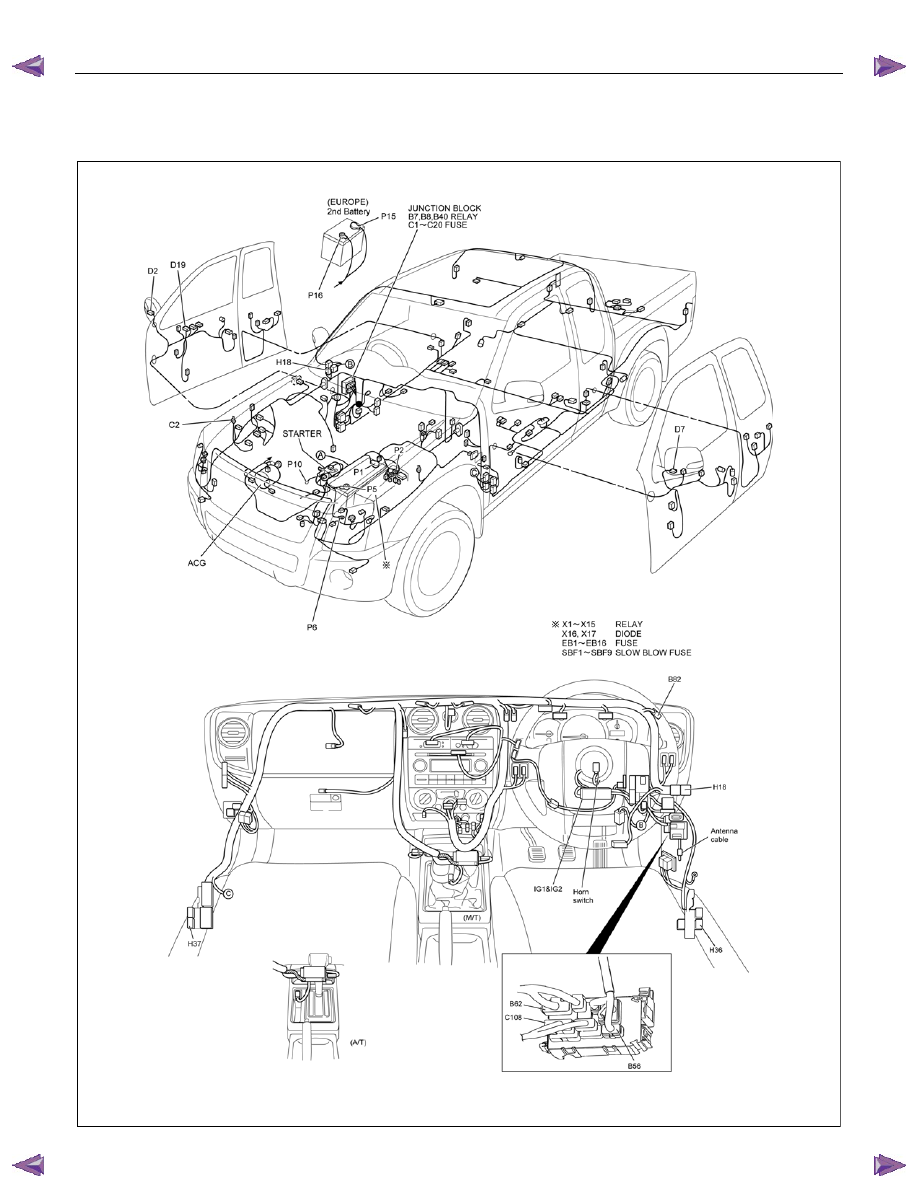

PARTS LOCATION (RHD)


















RTW78AXF039901 & RTW78AXF046101

ELECTRICAL-BODY AND CHASSIS  8A-465

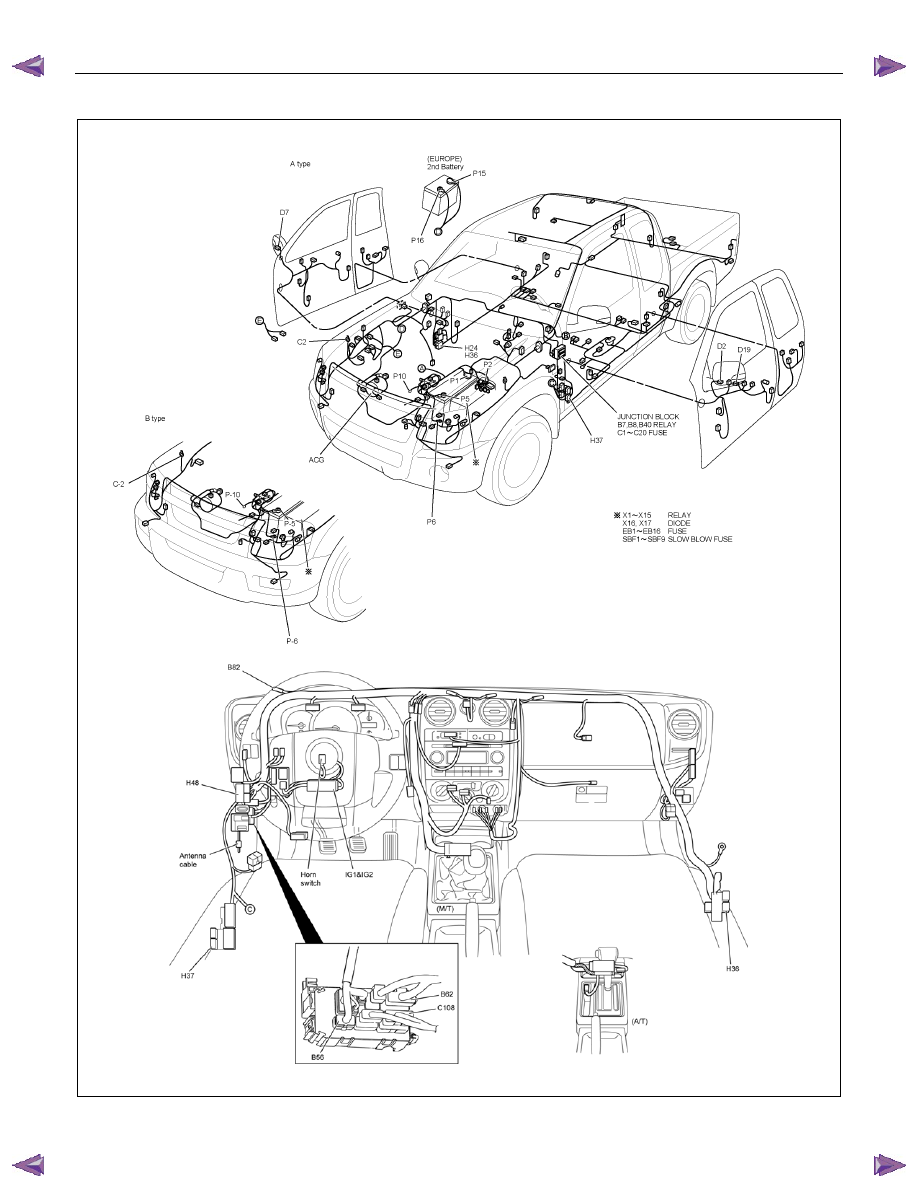

PARTS LOCATION (LHD)














RTW78AXF040001 & RTW78AXF046201
