4C1-20  FRONT WHEEL DRIVE

DIFFERENTIAL

  Disassembly

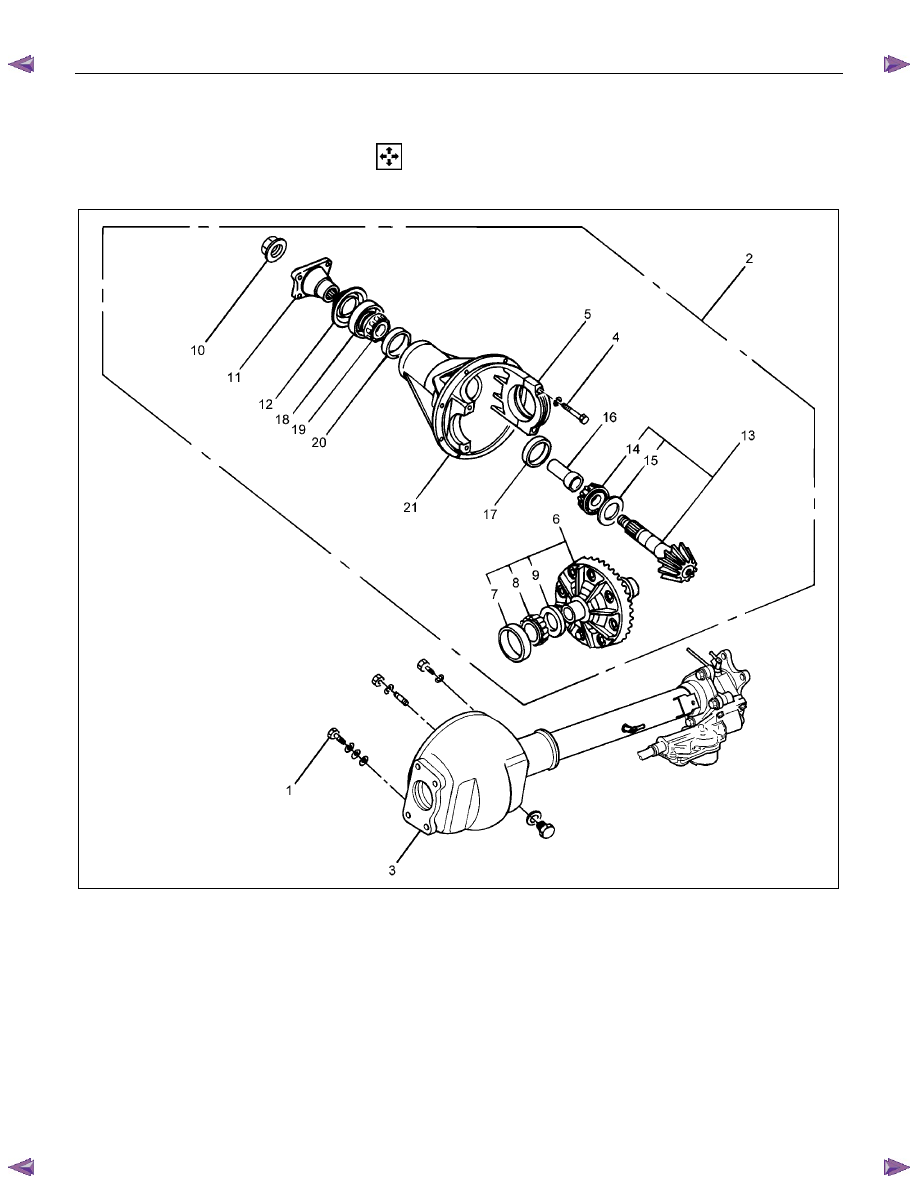

Major Components









RTW54CLF000301

Disassembly Steps

 1.

Bolt

 2.

Differential

assembly

 3.

Axle

case

 4.

Bolt

▲ 5. Bearing cap


6. Diff. cage assembly

▲  7. Side bearing outer race
▲ 8. Side bearing
▲ 9. Adjust shims
▲10. Flange  nut
 11.

Flange







 12.

Dust

cover

▲13. Pinion  gear
▲14. Inner  bearing
 15.

Adjust

shim

 16.

Collapsible

spacer

▲17. Inner bearing outer race
 18.

Oil

seal

 19.

Outer

bearing

▲20. Outer bearing outer race
 21.

Diff.

carrier



FRONT WHEEL DRIVE  4C1-21







Important Operations

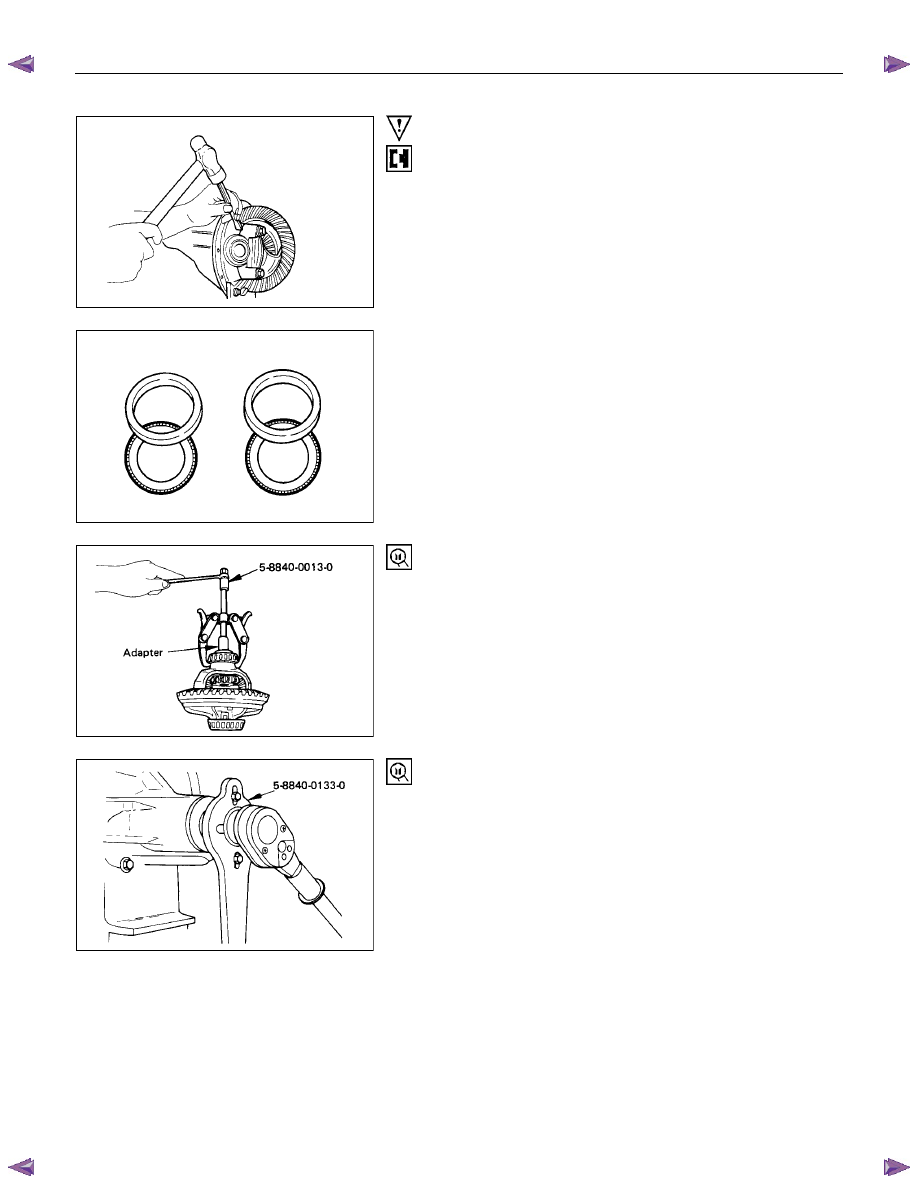

5. Bearing Cap
Apply a setting mark to the side bearing cap and the differential
carrier.












7.  Side Bearing Outer Race
After removal, keep the right and left hand side bearing
assemblies separate to maintain inner and outer race
combinations.











8. Side Bearing
Remover  : 5-8840-0013-0

Adapter :

9-8521-1743-0











9. Adjust Shims
Note the thickness and position of the shims removed.



10. Flange  Nut
Pinion flange holder : 5-8840-0133-0



4C1-22  FRONT WHEEL DRIVE





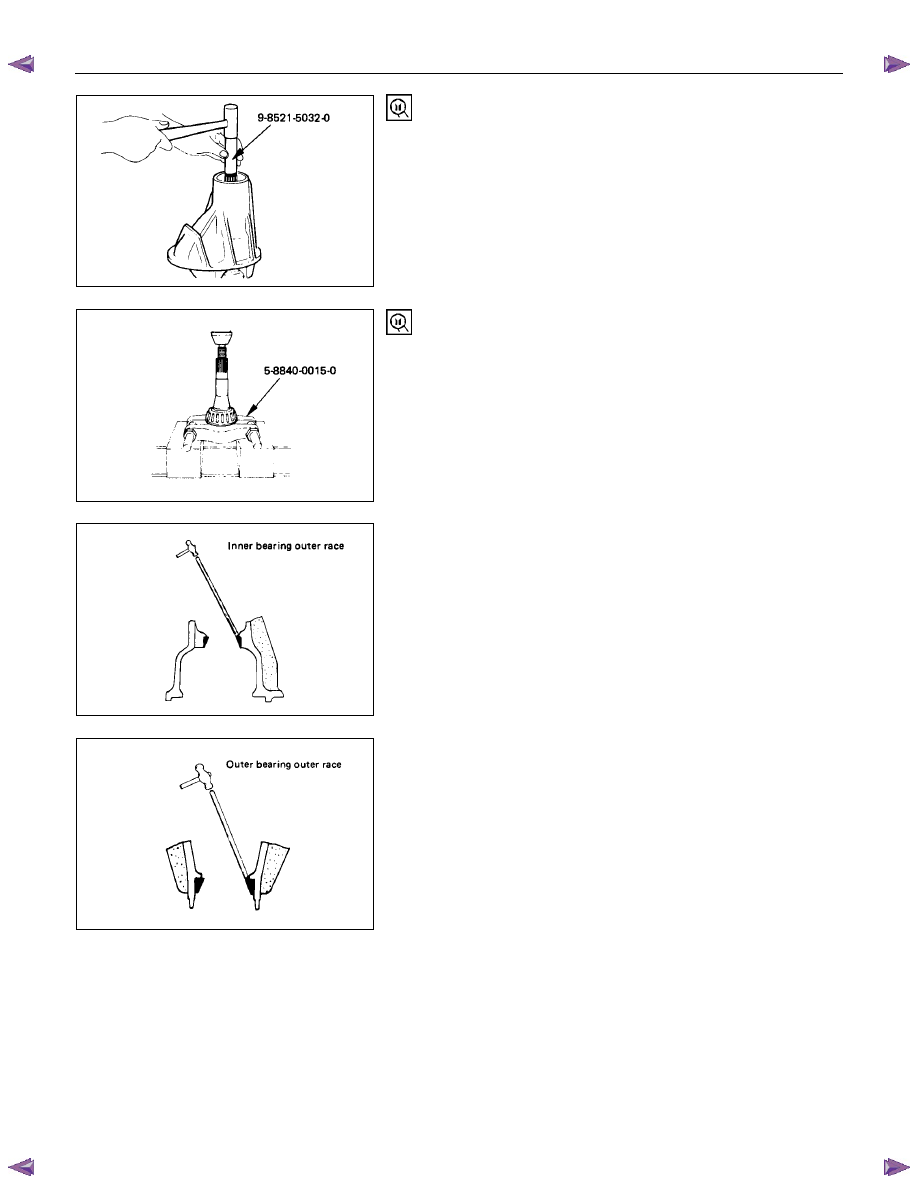

13. Pinion  Gear
Remove the drive pinion assembly using a soft metal rod and a
hammer.

Spindle : 9-8521-5032-0







14. Inner  Bearing
Remove the inner bearing using a separator and a press.

Separator : 5-8840-0015-0








17. Inner Bearing Outer Race

20. Outer Bearing Outer Race
Remove the inner bearing outer race and the outer bearing
outer race by using a brass bar and a hammer.












FRONT WHEEL DRIVE  4C1-23

Minor Components

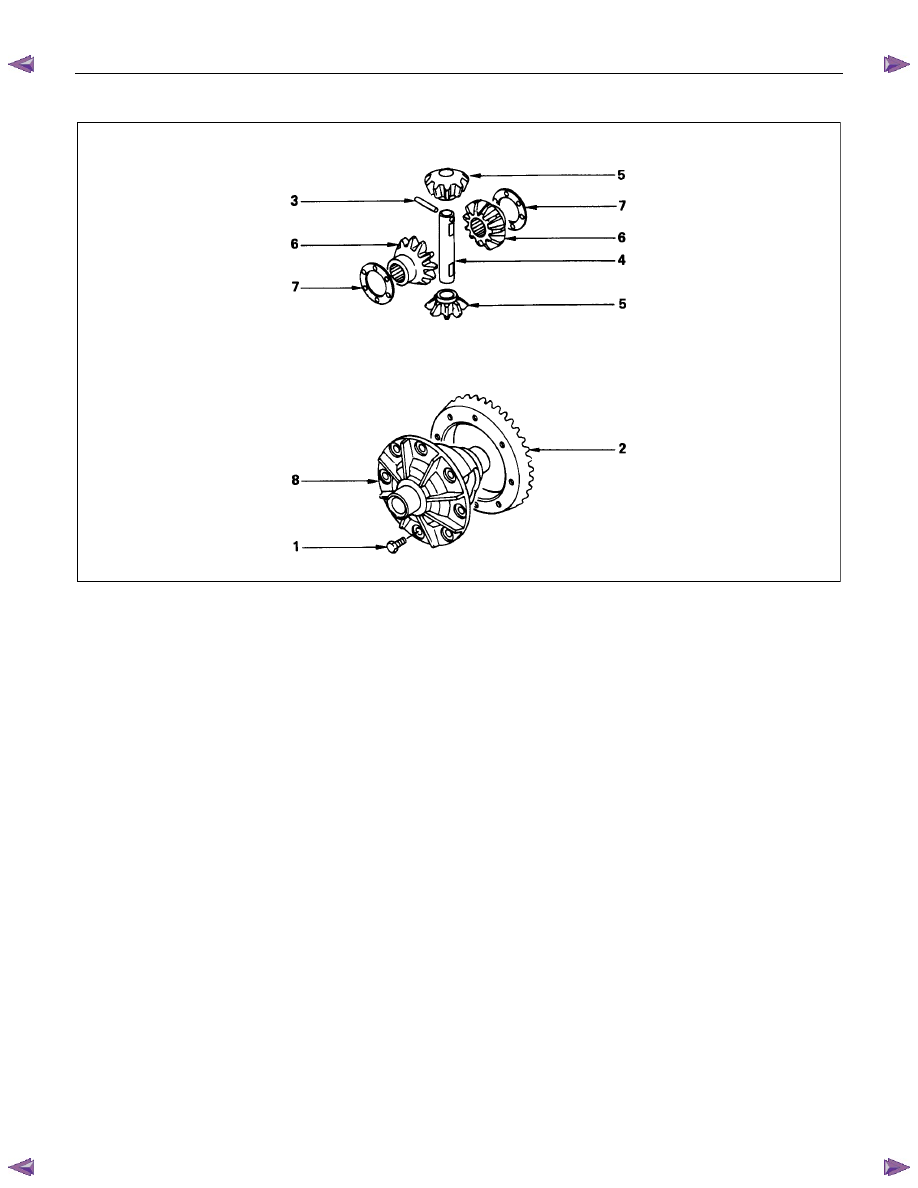

Disassembly Steps

 1.

Bolt

 2.

Ring

gear

▲ 3. Lock pin
▲ 4. Cross pin






 5.

Pinion

gear

 6.

Side

gear

 7.

Thrust

washer

 8.

Differential

cage
