7B1-10     MANUAL TRANSMISSION

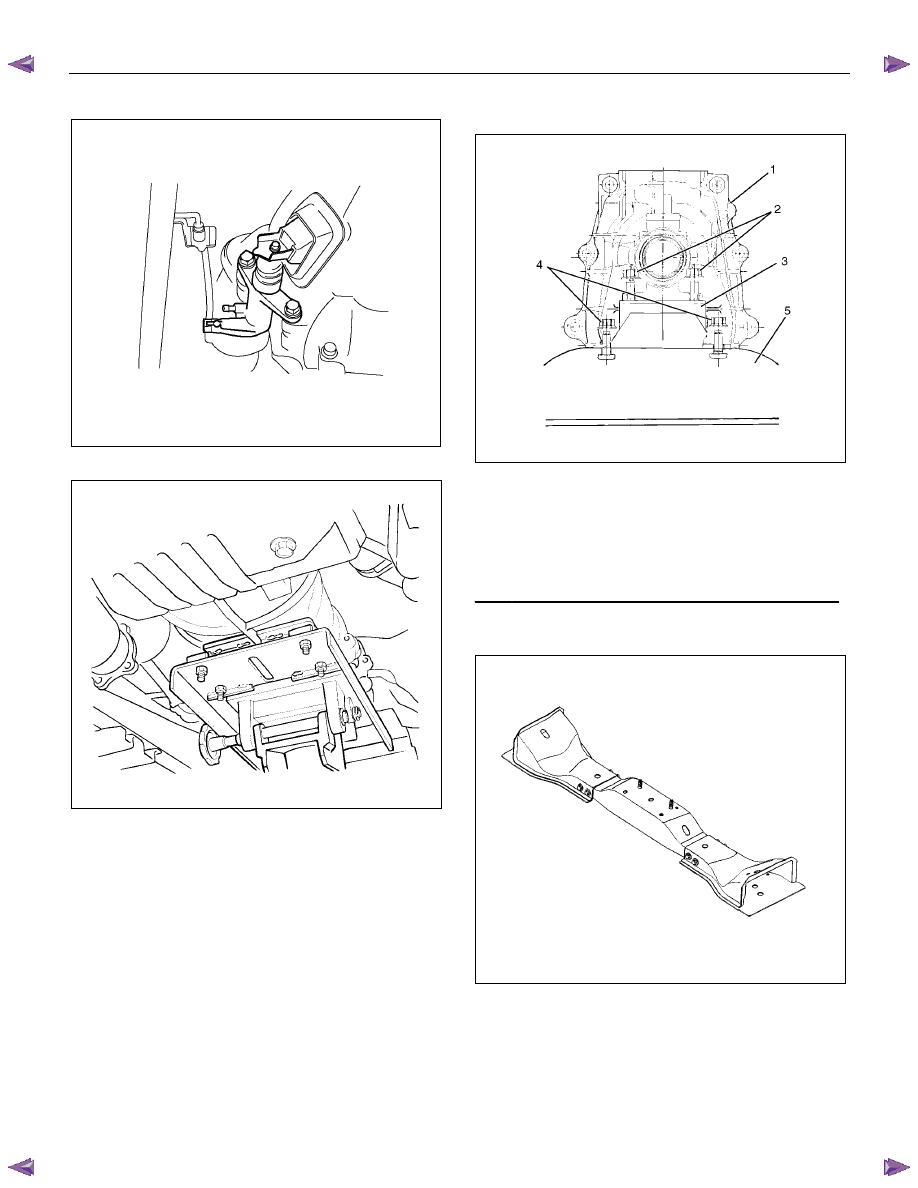

12. Remove slave cylinder and put it aside.

Diesel engine

220LV019

13. Support the transmission with a transmission jack.

220RS001



14. Remove engine rear mount nuts fixing on cross

member, from the transmission crossmember.





15. Remove engine rear mount nuts fixing on the

transmission.

220R300029



Legend

(1)

Transmission

(2)

Nut: rear mount to transmission

(3)

Rear Mount Rubber

(4)

Nut: rear mount to crossmember

(5)

Transmission Crossmember



16.

Remove the middle part of the transmission
crossmember by removing four fixing bolts and nuts.

501R300008



MANUAL TRANSMISSION     7B1-11

17. Take out the rear mount rubber.

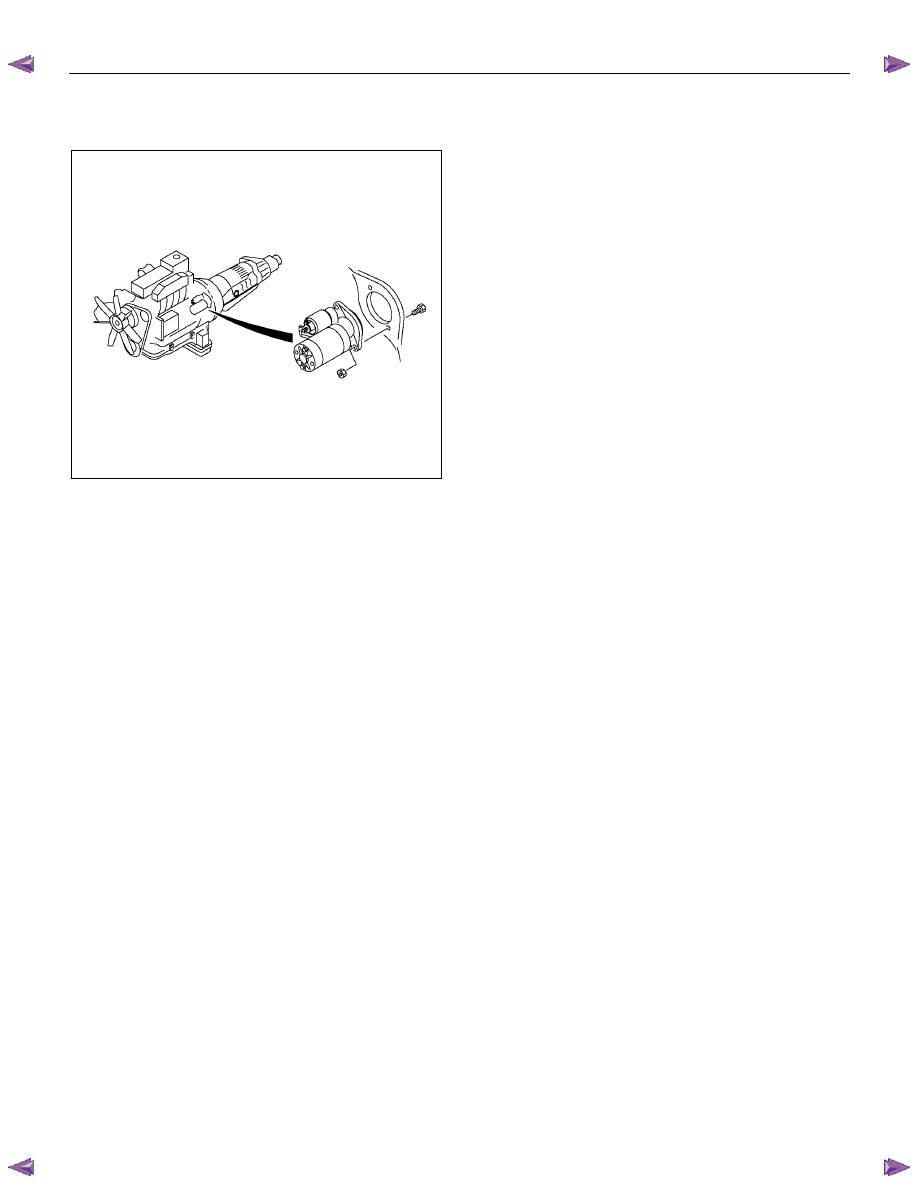

 18. Remove the starter (Diesel engine only).

060L100070

19. Remove transmission retaining nuts and bolts.

Remove the transmission assembly from the
vehicle.





Installation

 1. Apply a thin coat of molybdenum disulfide grease to

the top gear shaft spline.

  2. Slowly operate the transmission jack until the front

of the transmission is aligned with the rear of the
engine.

    The slope of the engine and the transmission must

be the same.

 3. Align the top gear shaft spline with the clutch driven

plate spline.

  4. Install the transmission assembly to the engine.

Tighten the transmission nuts and bolts as shown in
the figure.





7B1-12     MANUAL TRANSMISSION

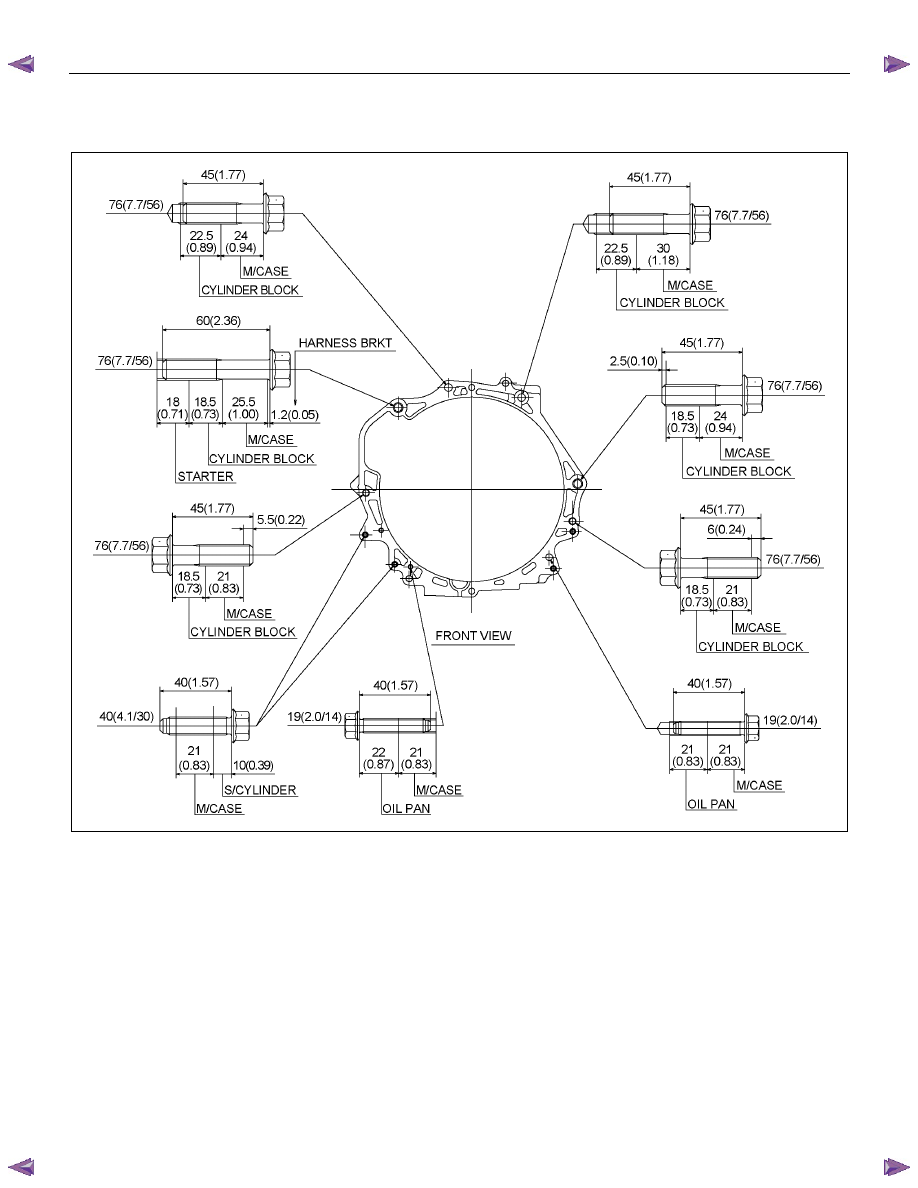

Diesel engine

N

⋅⋅⋅⋅m (kgf⋅⋅⋅⋅m/lb⋅⋅⋅⋅ft)



mm (in)







RTW77BLF004001

MANUAL TRANSMISSION     7B1-13

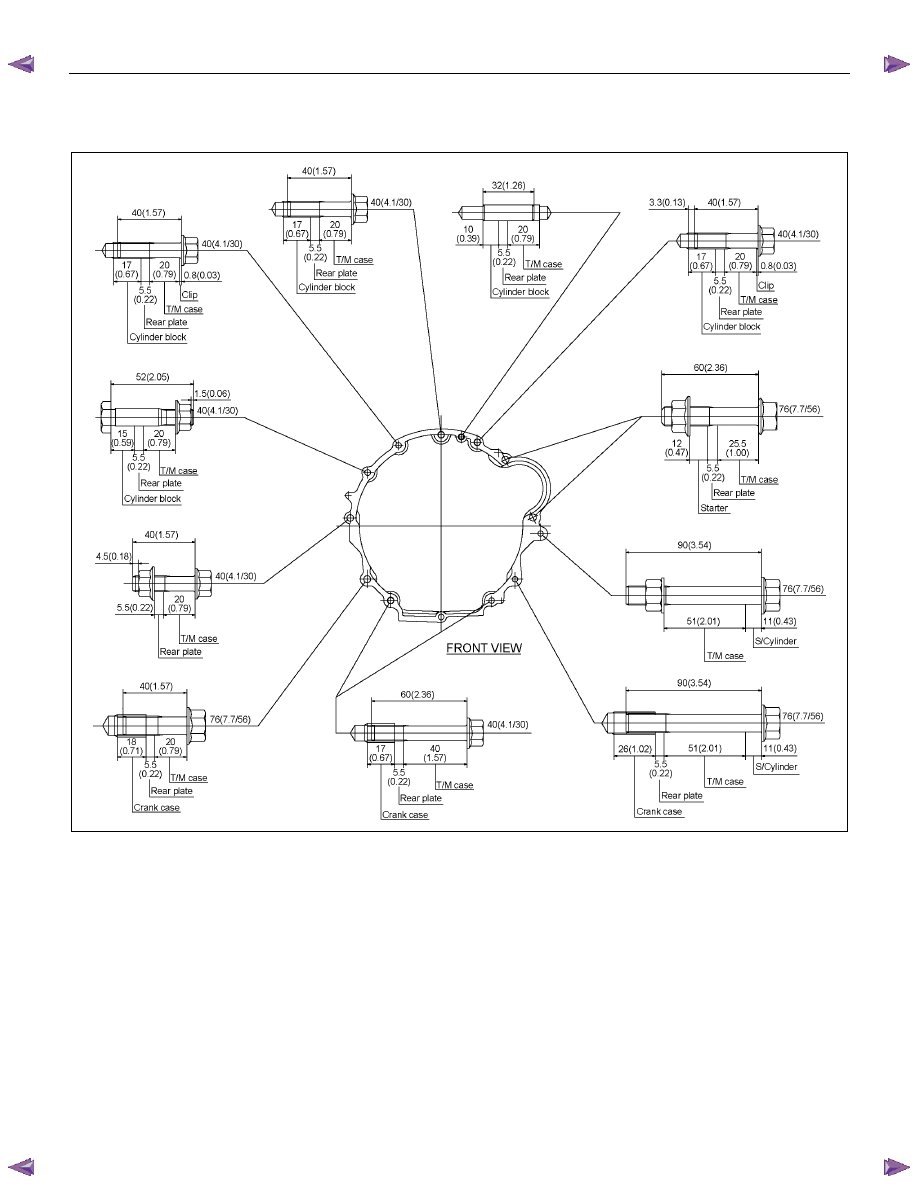

C24SE

N

⋅⋅⋅⋅m (kgf⋅⋅⋅⋅m/lb⋅⋅⋅⋅ft)



mm (in)







RTW77BLF004101
