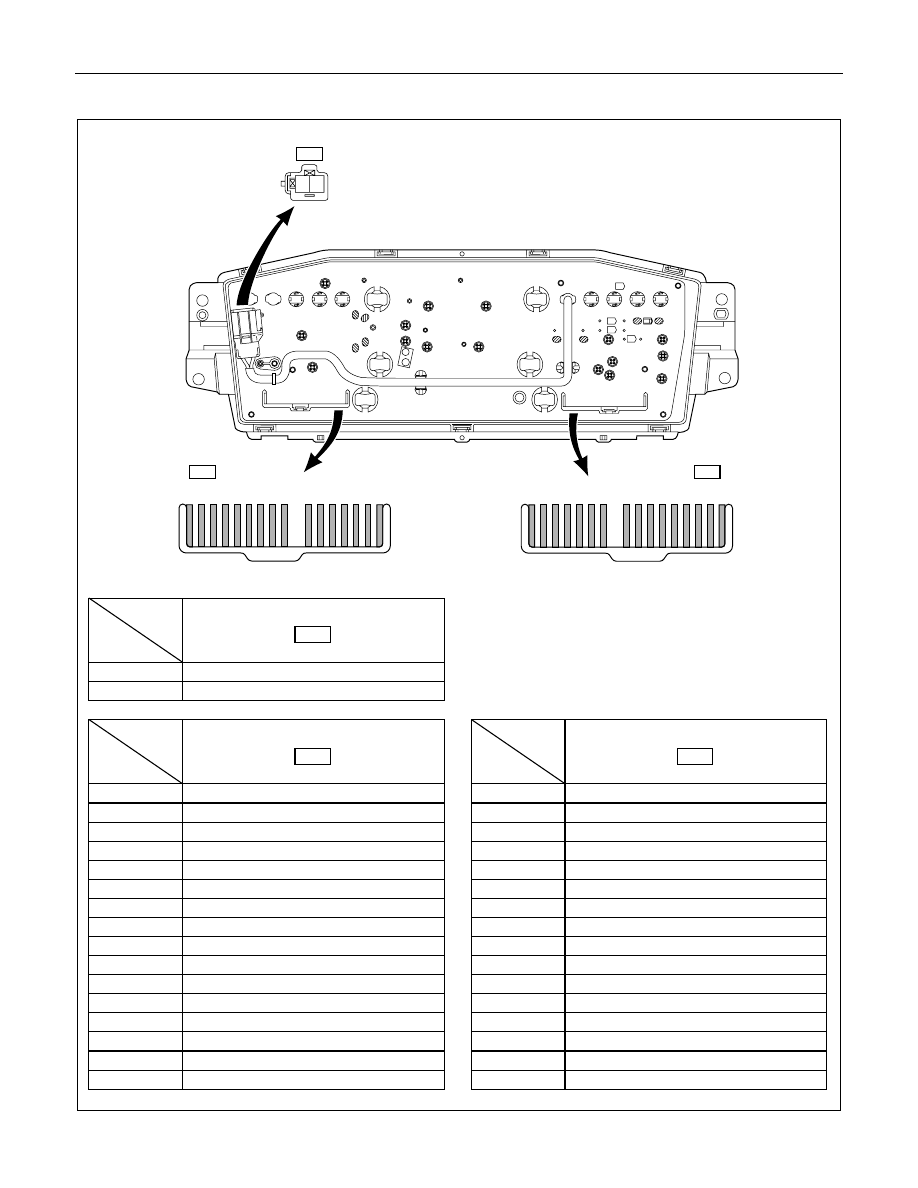

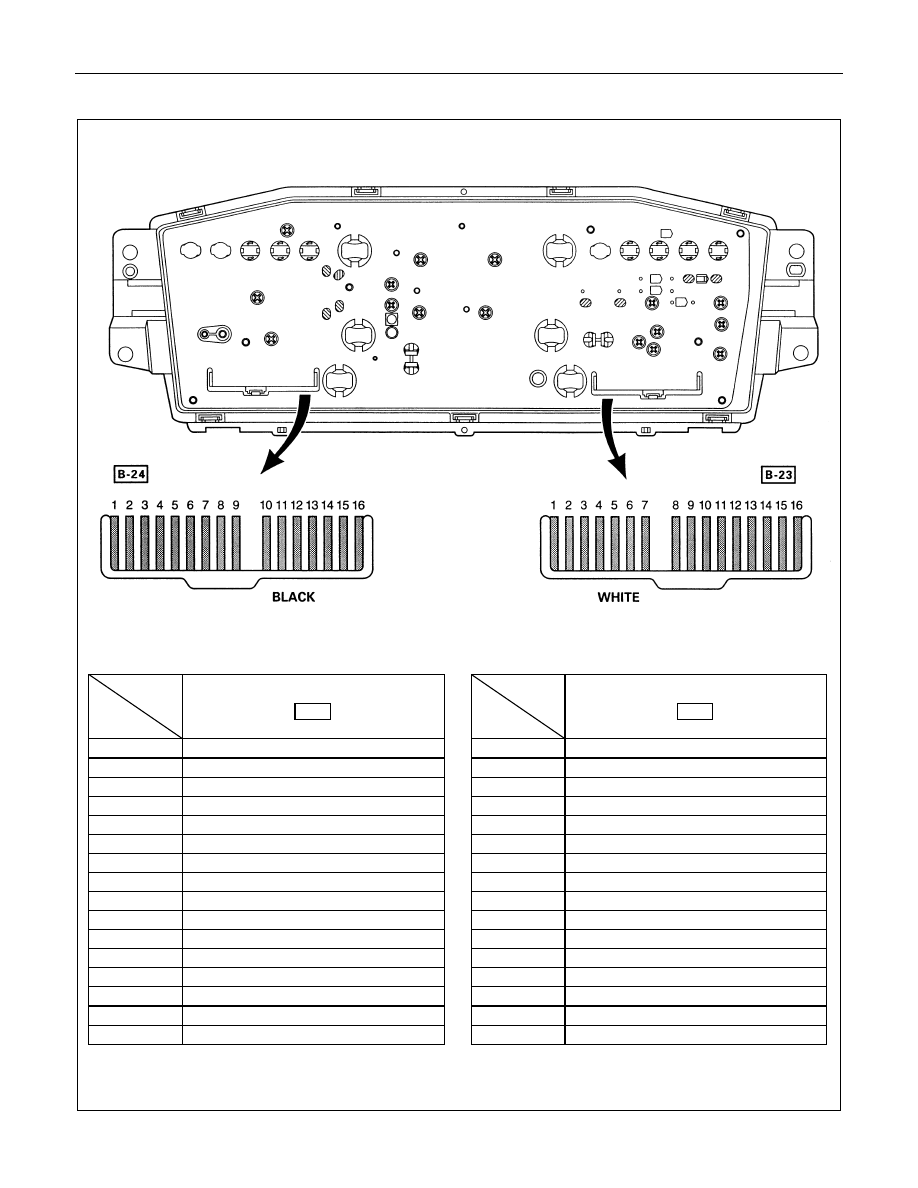

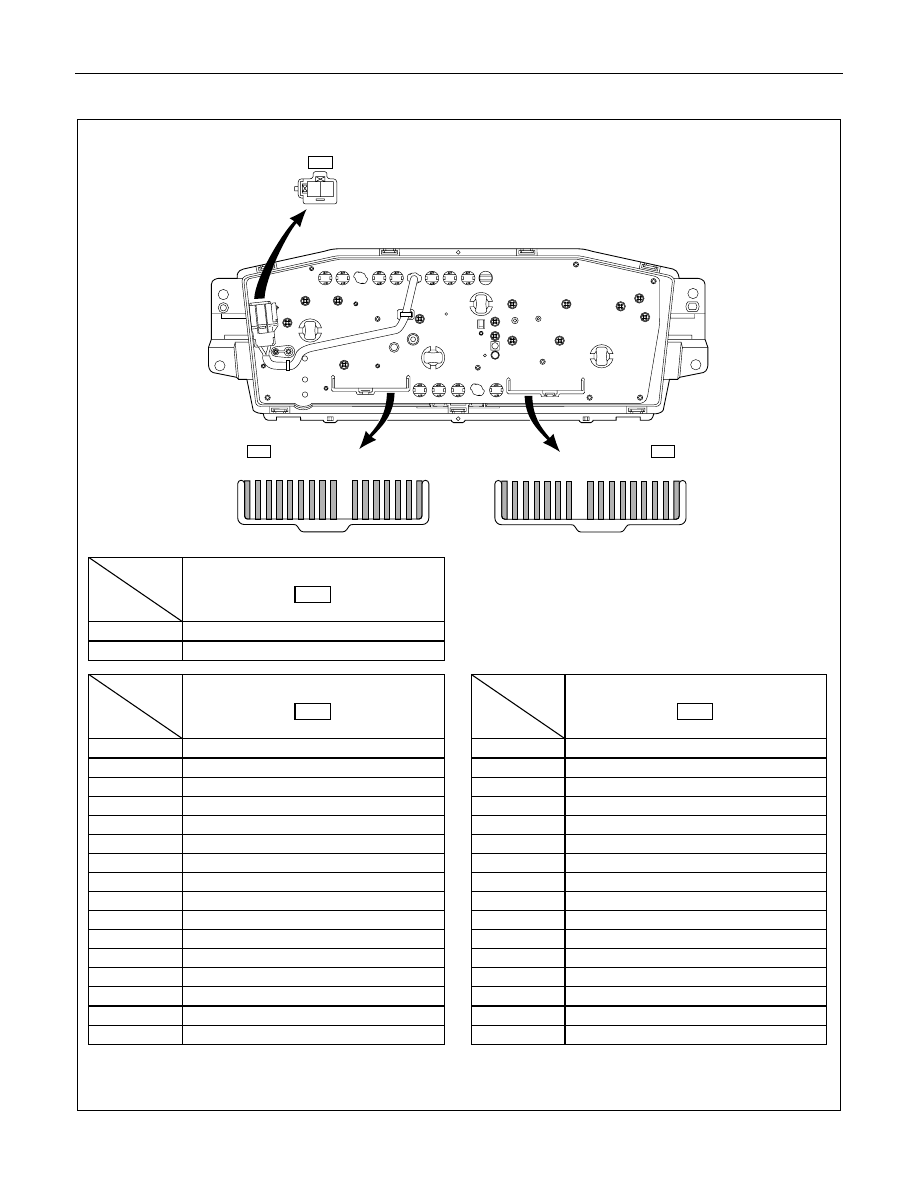

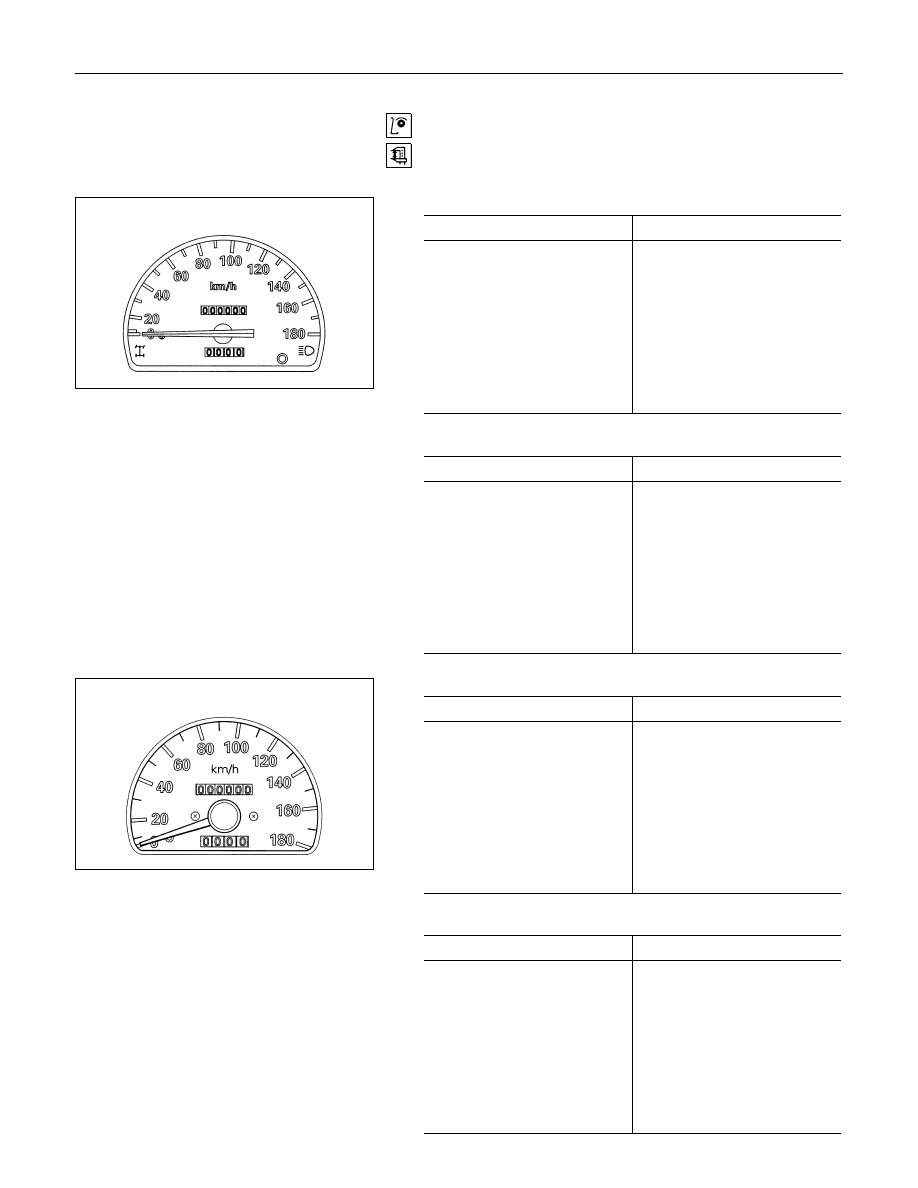

8-248 ELECTRICAL-BODY AND CHASSIS W/O Tachometer-2 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 BLACK YELLOW B-24 B-37 B-23 WHITE 2 1 Connector Ter- No. minal No. B-24 1 Turn signal indicator light 2 Ignition 3 - 4 - 5 - 6 Engine coolant temperature gauge 7 Seat belt warning light 8 Glow indicator light 9 Water sedimenter warning light 10 Rear fog light indicator light 11 High-beam indicator light (+) 12 High-beam indicator light (-) 13 Illumination light (+) 14 Illumination light (-) 15 4WD indicator light 16 Turn signal indicator light (left) Connector Ter- No. minal No. B-23 1 Turn signal indicator light (right) 2 - 3 - 4 - 5 Ground 6 - 7 Ignition 8 Speedometer 9 Speedometer 10 Oil pressure warning light 11 Fuel gauge 12 Brake warning light 13 Charge warning light 14 - 15 - 16 Fuel warning light Connector Ter- No. minal No. B-37 1 Air bag Warning light 2 Air bag Warning light |
