SYSTEM MAINTENANCE

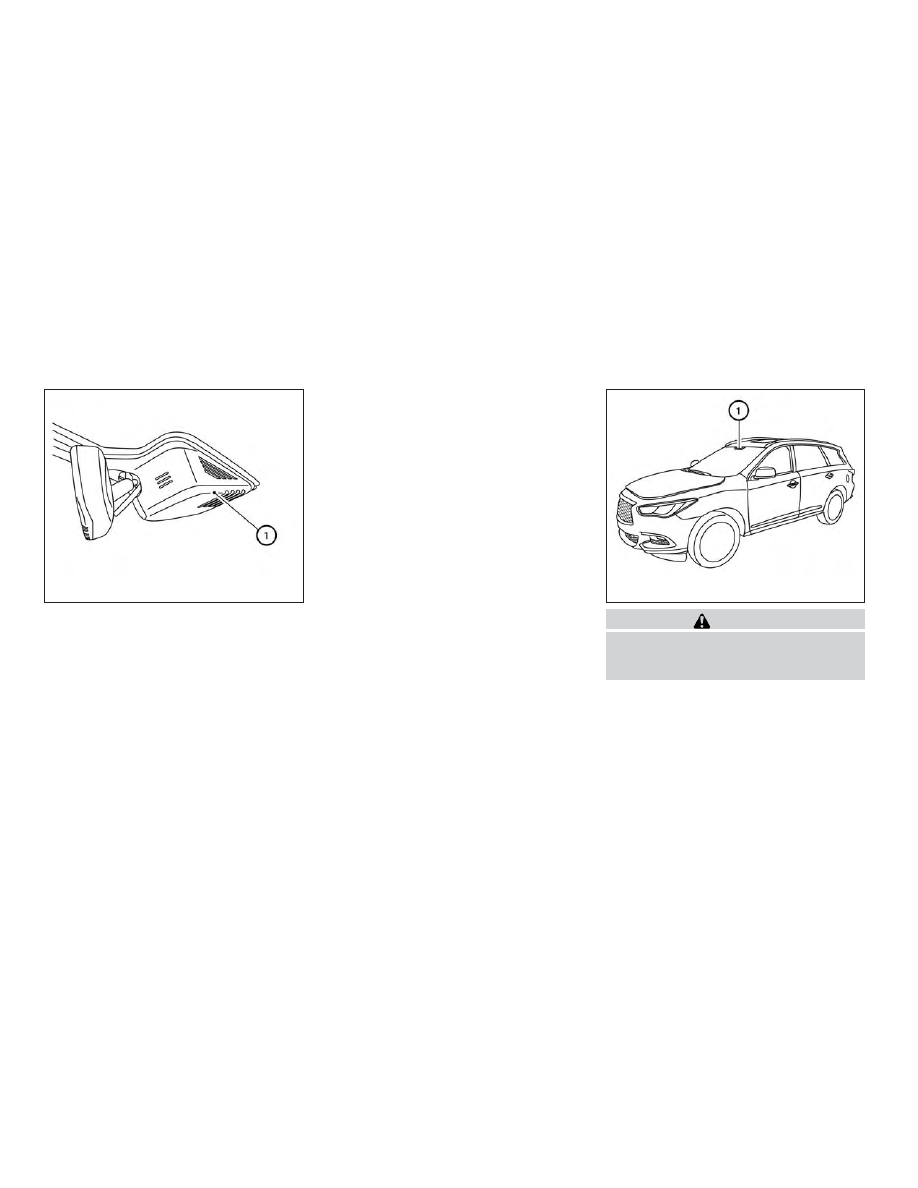

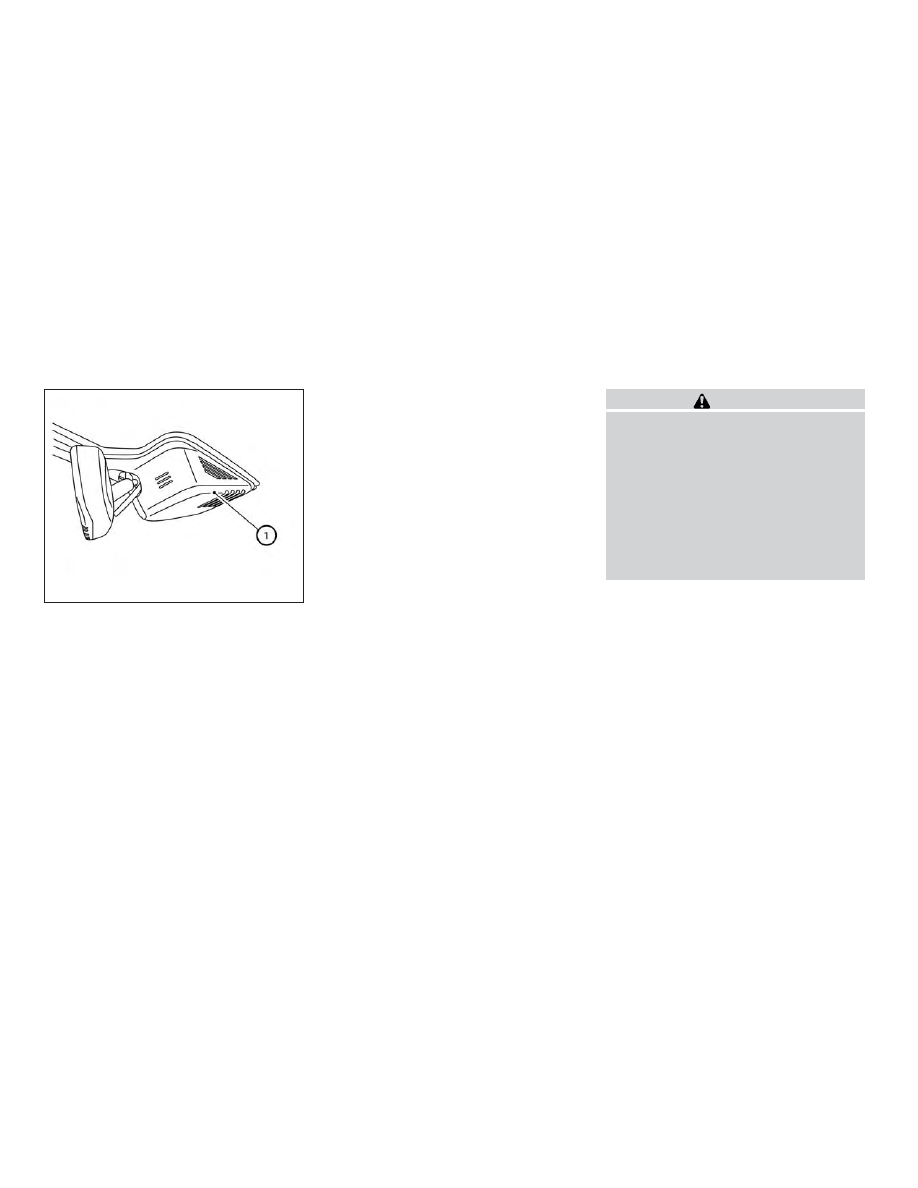

The lane camera unit

䊊

1

for the LDW system

is located behind the inside mirror. To keep
the proper operation of the LDW system and
prevent a system malfunction, be sure to ob-
serve the following:

∙ Always keep the windshield clean.

∙ Do not attach a sticker (including trans-

parent material) or install an accessory
near the camera unit.

∙ Do not place reflective materials, such as

white paper or a mirror, on the instrument
panel. The reflection of sunlight may ad-
versely affect the camera unit’s capability
of detecting the lane markers.

∙ Do not strike or damage the areas around

the camera unit. Do not touch the camera
lens or remove the screw located on the
camera unit. If the camera unit is dam-
aged due to an accident, it is recom-
mended that you visit an INFINITI re-
tailer.

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the LDP system
could result in serious injury or death.

The LDP system will operate when the ve-
hicle is driven at speeds of approximately
45 mph (70 km/h) and above, and only when
the lane markings are clearly visible on the
road.

The LDP system warns the driver with a
warning indicator in the vehicle information
display and chime, and helps assist the driver
to return the vehicle to the center of the

LSD3164

LSD2701

LANE DEPARTURE PREVENTION
(LDP) (if so equipped)

5-32

Starting and driving

traveling lane by applying the brakes to the
left or right wheels individually (for a short
period of time).

The LDP system monitors the lane markers
on the traveling lane using the camera unit

䊊

1

located above the inside mirror. When the
camera unit detects that the vehicle is travel-
ing close to either the left or the right of the
traveling lane, the Lane Departure Warning
indicator in the vehicle information display
blinks in orange and a warning chime sounds.
When the LDP system is on, it will automati-
cally apply the brakes for a short period of
time, using the function of the Vehicle Dy-
namic Control (VDC) system.

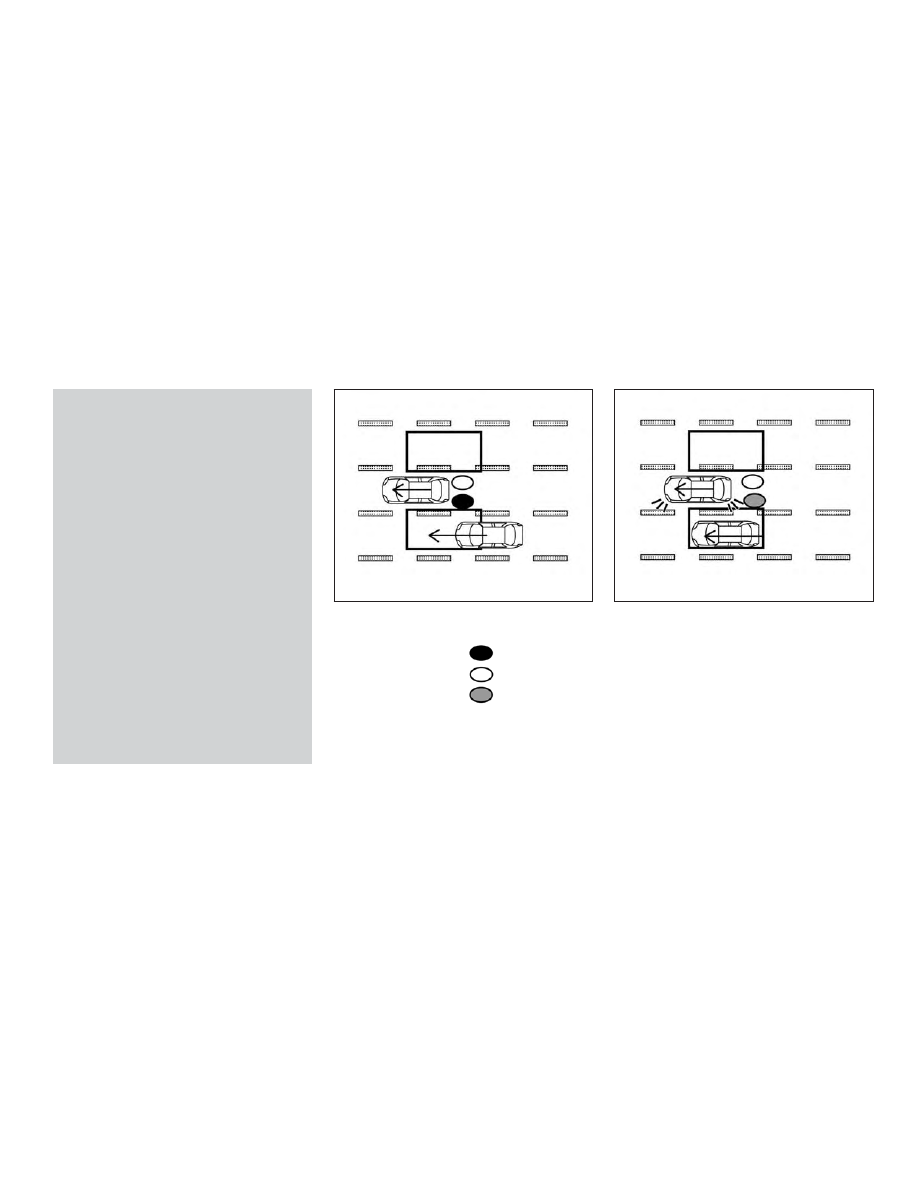

LSD2771

Starting and driving

5-33

LDP SYSTEM OPERATION

The LDP system operates above approxi-
mately 45 mph (70 km/h). When the vehicle
approaches either the left or the right side of
the traveling lane, a warning chime will sound
and the LDW indicator (orange) in the vehicle
information display will blink to alert the
driver. Then, the LDP system will automati-
cally apply the brakes for a short period of
time to help assist the driver to return the
vehicle to the center of the traveling lane.

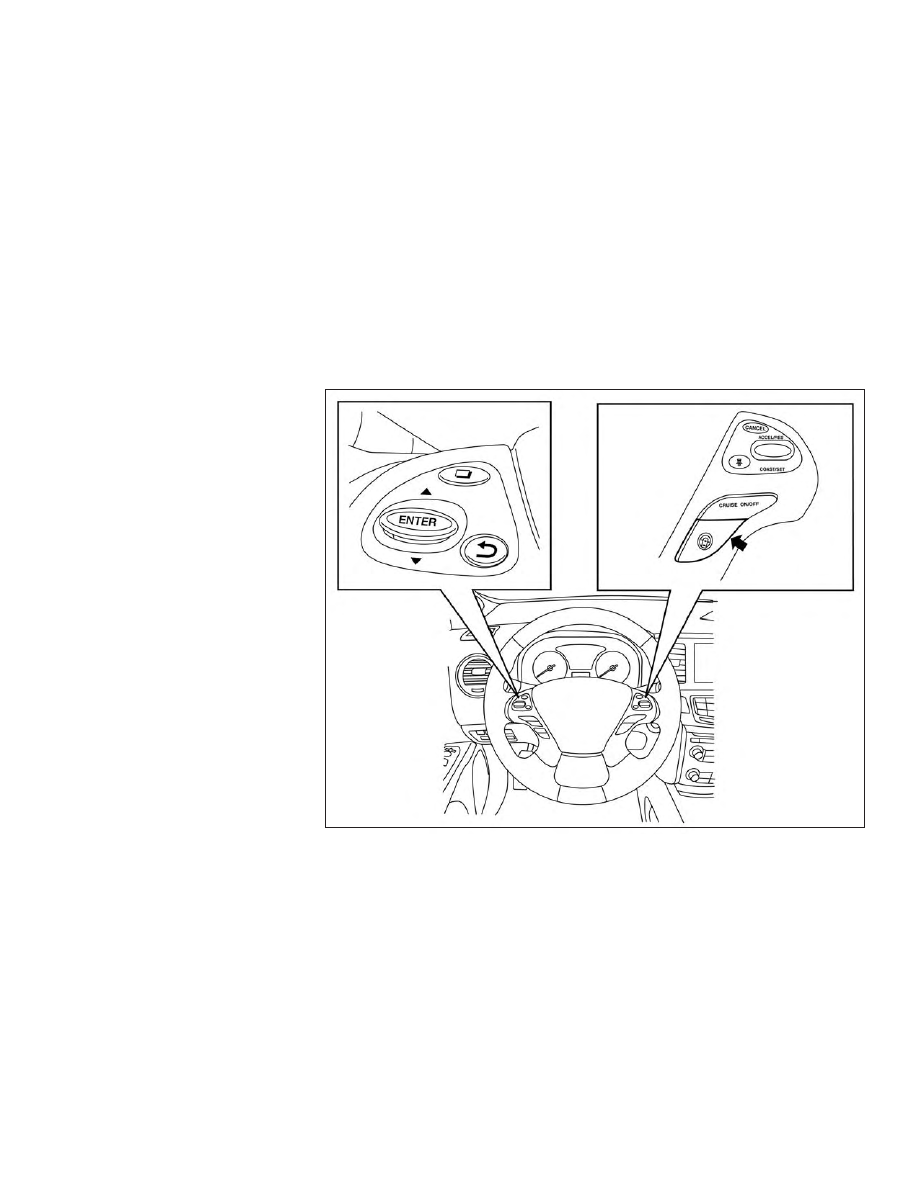

To turn on the LDP system, push the dynamic
driver assistance switch on the steering
wheel after starting the engine. The LDW
indicator (white) in the vehicle information
display will illuminate. Push the dynamic
driver assistance switch again to turn off the
LDP system. The LDW indicator will turn off.

LSD2549

5-34

Starting and driving

HOW TO ENABLE/DISABLE THE
LDP SYSTEM

When the LDP system is enabled in the ve-
hicle information display, the system can be
turned off temporarily by pushing the dy-
namic driver assistance switch on the steer-
ing wheel.

Perform the following steps to enable or dis-
able the LDP system.

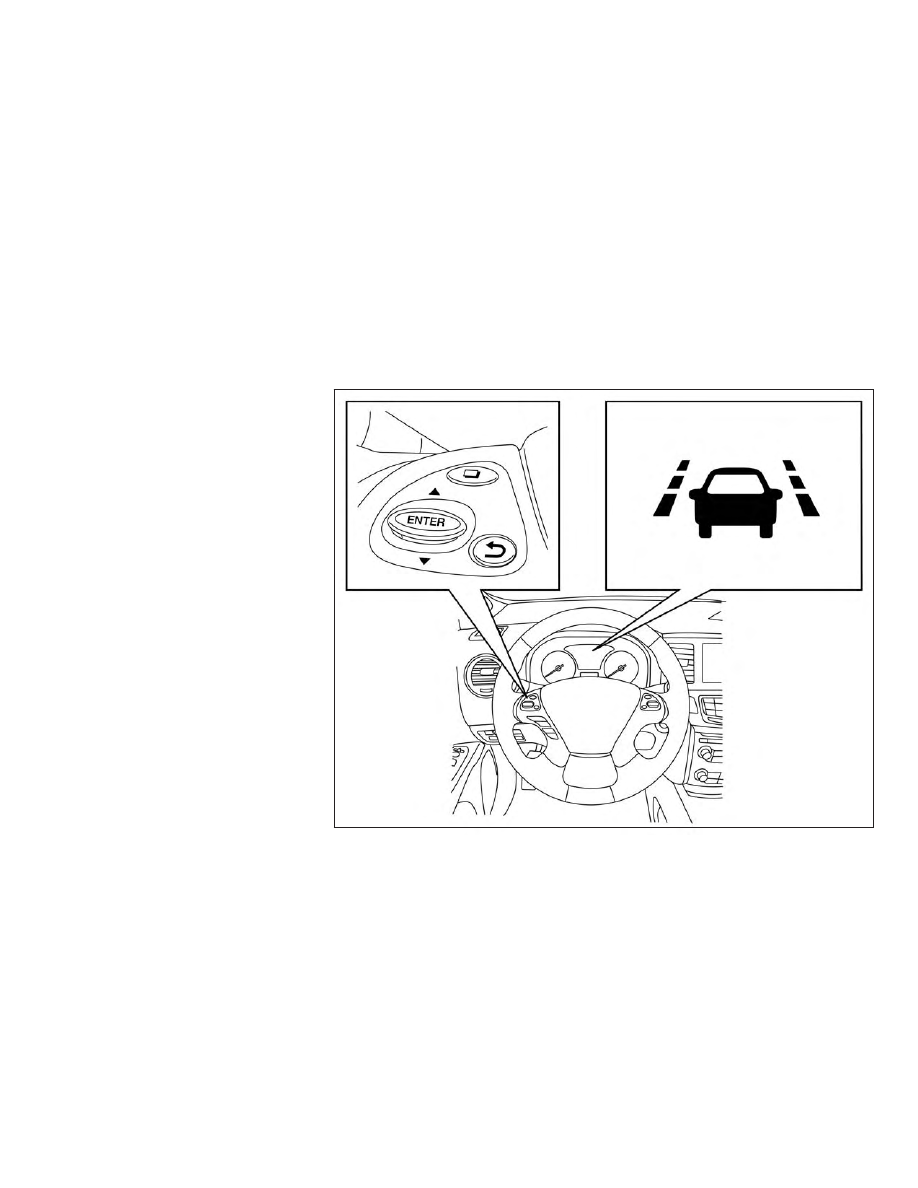

1. Press the

button until “Settings”

displays in the vehicle information dis-
play. Use the

button to select

“Driver Assistance.” Then press the EN-
TER button.

2. Select “Driving Aids” and press the EN-

TER button.

3. To set the LDP system to on or off, use

the

buttons to navigate in the

menu and use the ENTER button to se-
lect or change an item:

∙ Select “Lane” and press the ENTER

button.

– To turn on the assistance system, use

the ENTER button to check box for
“Assistance (LDP).”

LDP SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations for
the LDP system. Failure to follow the warn-
ings and instructions for proper use of the
LDP system could result in serious injury or
death.

∙ The LDP system will not steer the vehicle

or prevent loss of control. It is the driver’s
responsibility to stay alert, drive safely,
keep the vehicle in the traveling lane, and
be in control of the vehicle at all times.

∙ The LDP system is primarily intended for

use on well-developed freeways or high-
ways. It may not detect the lane markers
in certain roads, weather or driving
conditions.

∙ The LDP system may activate if you

change lanes without first activating
your turn signal or, for example, if a con-
struction zone directs traffic to cross an
existing lane marker. If this occurs you
may need to apply corrective steering to
complete your lane change.

∙ Because the LDP may not activate under

the road, weather, and lane marker con-
ditions described in this section, it may
not activate every time your vehicle be-
gins to leave its lane and you will need to
apply corrective steering.

∙ When the LDP system is operating, avoid

excessive or sudden steering maneuvers.
Otherwise, you could lose control of the
vehicle.

∙ The LDP system will not operate at

speeds below approximately 45 mph
(70 km/h) or if it cannot detect lane
markers.

∙ Do not use the LDP system under the fol-

lowing conditions as it may not function
properly:

– During bad weather (rain, fog, snow,

etc.).

– When driving on slippery roads, such

as on ice or snow.

– When driving on winding or uneven

roads.

– When there is a lane closure due to

road repairs.

Starting and driving

5-35

– When driving in a makeshift or tempo-

rary lane.

– When driving on roads where the lane

width is too narrow.

– When driving without normal tire

conditions (for example, tire wear, low
tire pressure, installation of spare tire,
tire chains, non-standard wheels).

– When the vehicle is equipped with

nonoriginal brake parts or suspension
parts.

– When you are towing a trailer or other

vehicle.

∙ If the LDP system malfunctions, it will

cancel automatically. The LDW indicator
(orange) will illuminate and the “Mal-
function: See Owner’s Manual” warning
message will appear in the display.

∙ If the LDW indicator (orange) illuminates

in the display, pull off the road to a safe
location and stop the vehicle. Turn the
engine off and restart the engine. If the
LDW indicator (orange) continues to illu-
minate, have the LDP system checked. It
is recommended that you visit an
INFINITI retailer for this service.

∙ Excessive noise will interfere with the

warning chime sound, and the chime may
not be heard.

The LDP system may or may not operate
properly under the following conditions:

∙ On roads where there are multiple paral-

lel lane markers; lane markers that are
faded or not painted clearly; yellow
painted lane markers; non-standard lane
markers; or lane markers covered with
water, dirt, snow, etc.

∙ On roads where discontinued lane mark-

ers are still detectable.

∙ On roads where there are sharp curves.

∙ On roads where there are sharply con-

trasting objects, such as shadows, snow,
water, wheel ruts, seams or lines remain-
ing after road repairs. (The LDP system
could

detect

these

items

as

lane

markers.)

∙ On roads where the traveling lane

merges or separates.

∙ When the vehicle’s traveling direction

does not align with the lane marker.

∙ When traveling close to the vehicle in

front of you, which obstructs the lane
camera unit detection range.

∙ When rain, snow or dirt adheres to the

windshield in front of the lane camera
unit.

∙ When the headlights are not bright due

to dirt on the lens or if the aiming is not
adjusted properly.

∙ When strong light enters the lane camera

unit. (For example, the light directly
shines on the front of the vehicle at sun-
rise or sunset.)

∙ When a sudden change in brightness oc-

curs. (For example, when the vehicle en-
ters or exits a tunnel or under a bridge.)

While the LDP system is operating, you may
hear a sound of brake operation. This is nor-
mal and indicates that the LDP system is
operating properly.

5-36

Starting and driving

SYSTEM TEMPORARILY
UNAVAILABLE

Condition A:

The warning and assist functions of the LDP
system are not designed to work under the
following conditions:

∙ When you operate the lane change signal

and change the traveling lanes in the di-
rection of the signal. (The LDP system will
be deactivated for approximately 2 sec-
onds after the lane change signal is
turned off.)

∙ When the vehicle speed lowers to less

than approximately 45 mph (70 km/h).

After the above conditions have finished and
the necessary operating conditions are satis-
fied, the warning and assist functions will
resume.

Condition B:

The assist function of the LDP system is not
designed to work under the following condi-
tions (warning is still functional):

∙ When the brake pedal is depressed.

∙ When the steering wheel is turned as far

as necessary for the vehicle to change
lanes.

∙ When the vehicle is accelerated during

LDP system operation.

∙ When the Intelligent Cruise Control (ICC)

approach warning occurs.

∙ When the hazard warning flashers are

operated.

∙ When driving on a curve at high speed.

After the above conditions have finished and
the necessary operating conditions are satis-
fied, the LDP system application of the
brakes will resume.

Condition C:

If the following messages appear in the ve-
hicle information display, a chime will sound
and the LDP system will be turned off auto-
matically:

∙ “Unavailable: Road is slippery”:

When the VDC system (except Traction
Control System (TCS) function) or ABS
operates.

∙ “Unavailable: VDC OFF”:

When the VDC system is turned off.

∙ “Unavailable: Snow Mode Active”:

When the Drive Mode Selector switch is
turned to the SNOW mode.

Action to take:

When the above conditions no longer exist,
turn off the LDP system. Push the dynamic
driver assistance switch again to turn the
LDP system back on.

Temporary disabled status at high
temperature:

If the vehicle is parked in direct sunlight under
high temperature conditions (over approxi-
mately 104°F [40°C]) and then the LDP sys-
tem is turned on, the LDP system may be
deactivated automatically and the following
message will appear on the vehicle informa-
tion display: “Unavailable: High Cabin Temp.”
When the interior temperature is reduced, the
system will resume operating automatically.

Starting and driving

5-37

SYSTEM MAINTENANCE

The lane camera unit

䊊

1

for the LDP system

is located behind the inside mirror. To keep
the proper operation of the LDP system and
prevent a system malfunction, be sure to ob-
serve the following:

∙ Always keep the windshield clean.

∙ Do not attach a sticker (including trans-

parent material) or install an accessory
near the camera unit.

∙ Do not place reflective materials, such as

white paper or a mirror, on the instrument
panel. The reflection of sunlight may ad-
versely affect the camera unit’s capability
of detecting the lane markers.

∙ Do not strike or damage the areas around

the camera unit. Do not touch the camera
lens or remove the screw located on the
camera unit. If the camera unit is dam-
aged due to an accident, it is recom-
mended that you visit an INFINITI re-
tailer.

WARNING

Failure to follow the warnings and instruc-
tions for proper use of the BSW system
could result in serious injury or death.

∙ The BSW system is not a replacement for

proper driving procedures and is not de-
signed to prevent contact with vehicles
or objects. When changing lanes, always
use the side and rear mirrors and turn and
look in the direction your vehicle will
move to ensure it is safe to change lanes.
Never rely solely on the BSW system.

The BSW system helps alert the driver of
other vehicles in adjacent lanes when chang-
ing lanes.

LSD3164

BLIND SPOT WARNING (BSW)

5-38

Starting and driving

The BSW system uses radar sensors

䊊

1

in-

stalled near the rear bumper to detect other
vehicles in an adjacent lane.

The radar sensors can detect vehicles on ei-
ther side of your vehicle within the detection
zone shown as illustrated. This detection
zone starts from the outside mirror of your
vehicle and extends approximately 10 ft
(3.0 m) behind the rear bumper, and approxi-
mately 10 ft (3.0 m) sideways.

LSD2221

Detection zone

SSD1030

Starting and driving

5-39

䊊

1

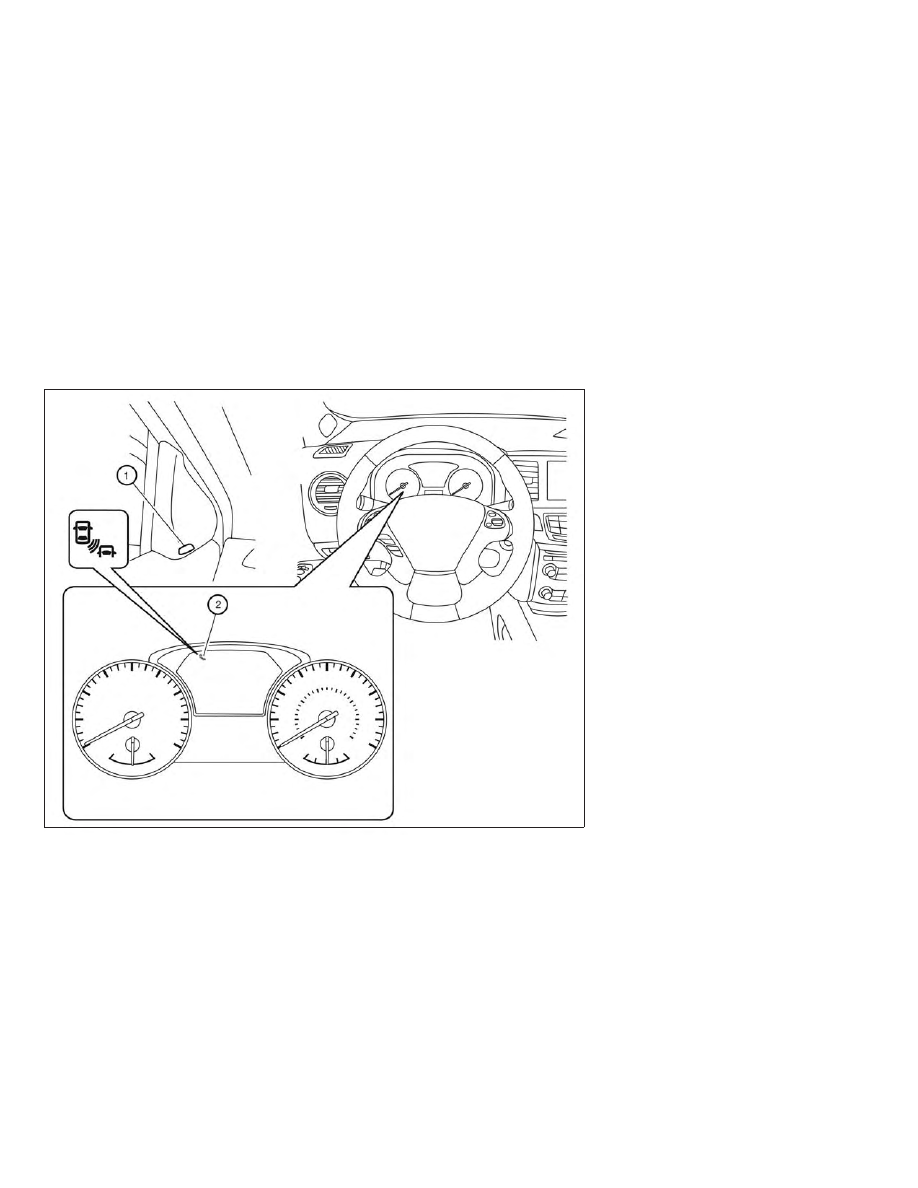

Side BSW/RCTA indicator light

䊊

2

BSW/RCTA indicator

BSW SYSTEM OPERATION

The BSW system operates above approxi-
mately 20 mph (32 km/h).

If the radar sensors detect a vehicle in the
detection zone, the side BSW/RCTA indica-
tor light

䊊

1

illuminates. If the turn signal is

then activated, the system chimes (twice) and
the side BSW/RCTA indicator light flashes.
The side BSW/RCTA indicator light contin-
ues to flash until the detected vehicle leaves
the detection zone.

The side BSW/RCTA indicator light illumi-
nates for a few seconds when the ignition
switch is placed in the ON position.

The brightness of the side BSW/RCTA indi-
cator light is adjusted automatically depend-
ing on the brightness of the ambient light.

If a vehicle comes into the detection zone
after the driver activates the turn signal, then
only the side BSW/RCTA indicator light
flashes and no chime sounds. For additional
information, refer to “BSW driving situations”
in this section.

LSD2631

5-40

Starting and driving

The BSW system automatically turns on ev-
ery time the engine is started, as long as it is
activated using the settings menu on the ve-
hicle information display.

LSD2816

Starting and driving

5-41

HOW TO ENABLE/DISABLE THE
BSW SYSTEM

When the BSW system is enabled in the ve-
hicle information display, the system can be
turned off temporarily by pushing the warn-
ing systems switch. For additional informa-
tion, refer to “Warning systems switch” in the
“Instruments and controls” section of this
manual.

Perform the following steps to enable or dis-
able the BSW system.

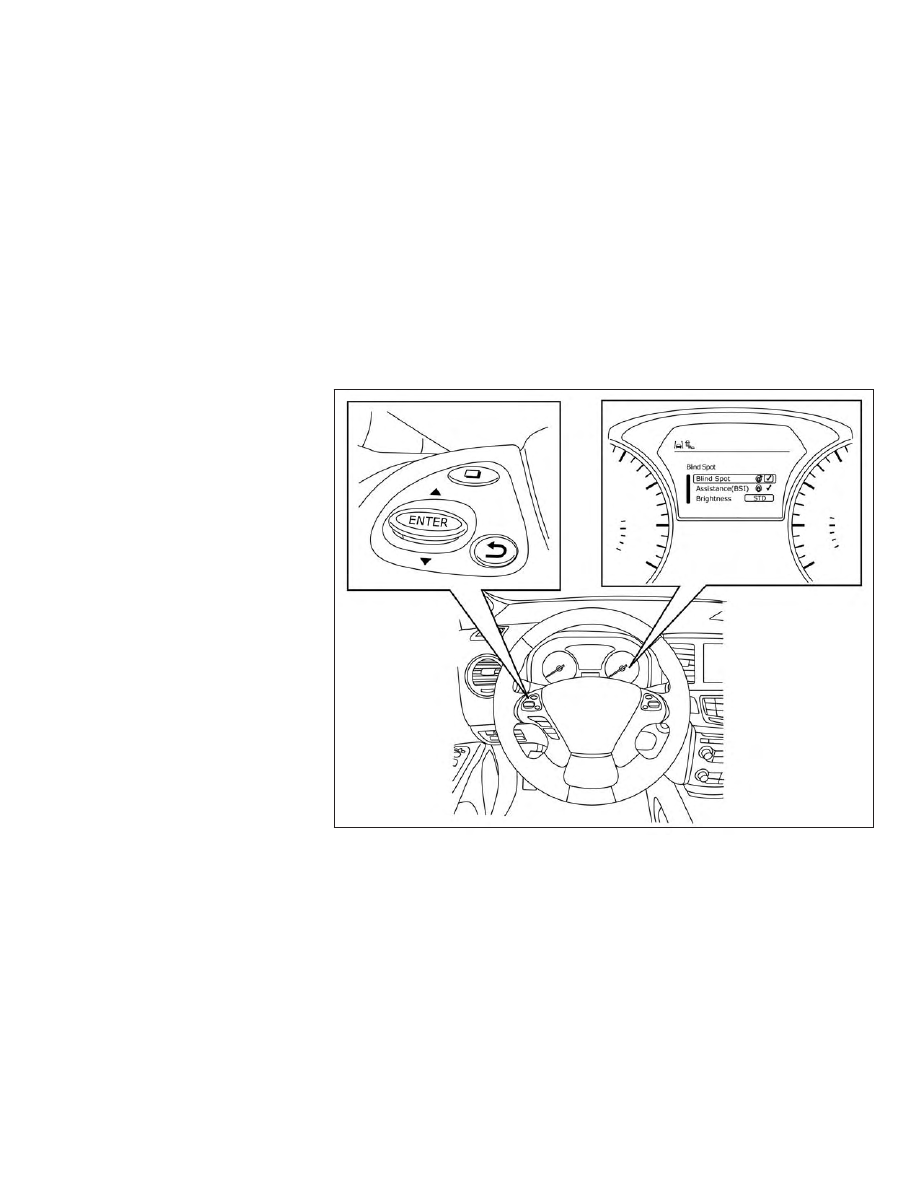

1. Press the

button until “Settings”

displays in the vehicle information dis-
play. Use the

button to select

“Driver Assistance.” Then press the EN-
TER button.

2. Select “Driving Aids” and press the EN-

TER button.

3. Select “Blind Spot” and press the ENTER

button.

4. Select “Blind Spot” and use the ENTER

button to turn the system on or off.

NOTE:

∙ When enabling/disabling the system,

the system will retain current settings
even if the engine is restarted.

∙ The RCTA system (if so equipped) is in-

tegrated into the BSW system. There is
not a separate selection in the vehicle
information display for the RCTA sys-
tem. When the BSW is disabled, the
RCTA system is also disabled.

∙ When the BSW system is turned on, the

BSW/RCTA indicator (white) in the ve-
hicle information display illuminates.

BSW SYSTEM LIMITATIONS

WARNING

Listed below are the system limitations for
the BSW system. Failure to operate the ve-
hicle in accordance with these system limi-
tations could result in serious injury or
death.

∙ The BSW system cannot detect all ve-

hicles under all conditions.

∙ The radar sensors may not be able to de-

tect and activate BSW when certain ob-
jects are present such as:

– Pedestrian, bicycles, animals.

– Vehicles such as motorcycles, low

height vehicles, or high ground clear-
ance vehicles.

– Oncoming vehicles.
– Vehicles remaining in the detection

zone when you accelerate from a stop.

– A vehicle merging into an adjacent

lane at a speed approximately the
same as your vehicle.

– A vehicle approaching rapidly from

behind.

– A vehicle which your vehicle overtakes

rapidly.

– A vehicle that passes through the de-

tection zone quickly.

– When overtaking several vehicles in a

row, the vehicles after the first vehicle
may not be detected if they are trav-
eling close together.

∙ The radar sensors’ detection zone is de-

signed based on a standard lane width.
When driving in a wider lane, the radar
sensors may not detect vehicles in an ad-
jacent lane. When driving in a narrow
lane, the radar sensors may detect ve-
hicles driving two lanes away.

5-42

Starting and driving

∙ The radar sensors are designed to ignore

most stationary objects; however, ob-
jects such as guardrails, walls, foliage and
parked vehicles may occasionally be de-
tected. This is a normal operation
condition.

∙ The following conditions may reduce the

ability of the radar to detect other
vehicles:

– Severe weather

– Road spray

– Ice/frost/snow/dirt build-up on the

vehicle

∙ Do not attach stickers (including trans-

parent material), install accessories or
apply additional paint near the radar sen-
sors. These conditions may reduce the
ability of the radar to detect other
vehicles.

∙ Excessive noise (for example, audio sys-

tem volume, open vehicle window) will
interfere with the chime sound, and it
may not be heard.

BSW DRIVING SITUATIONS

Indicator on

Indicator off

Indicator flashing

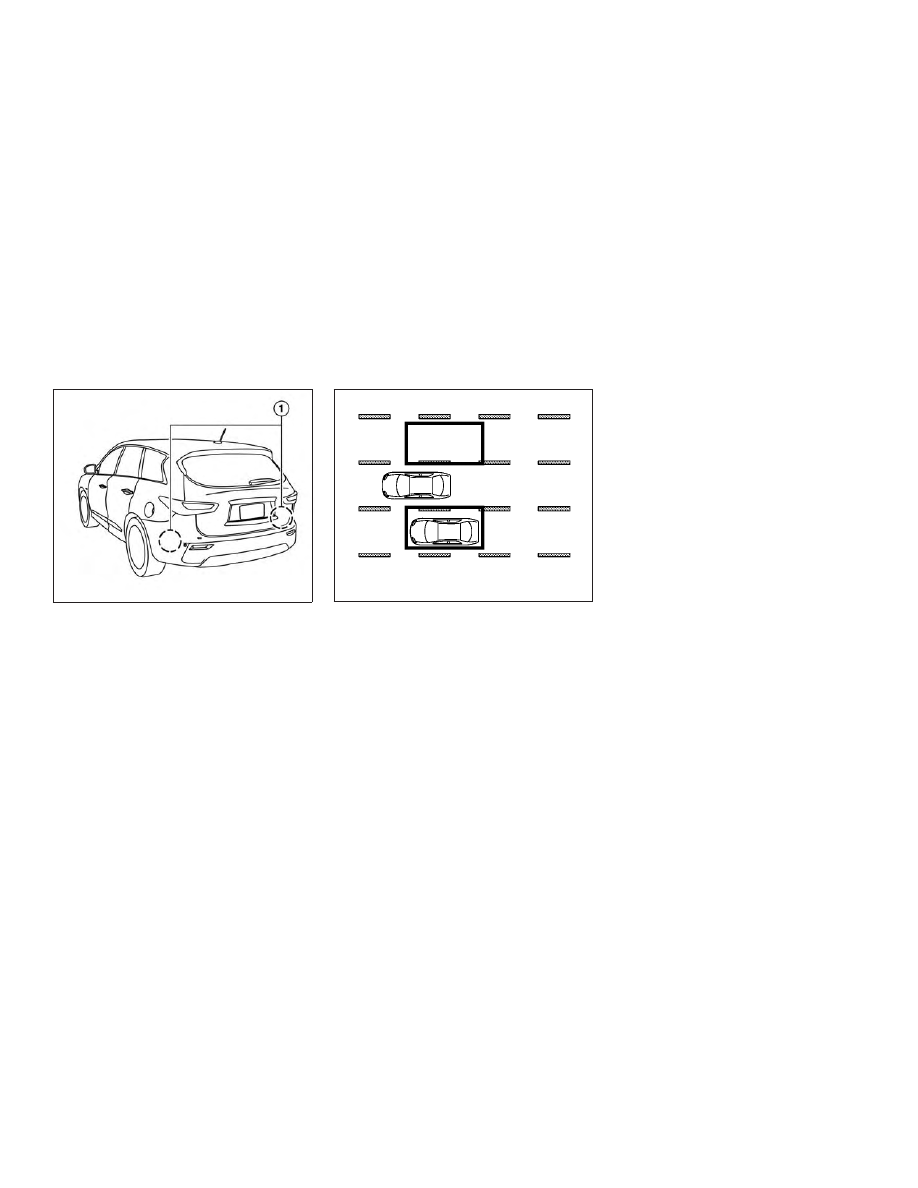

Another vehicle approaching from
behind

Illustration 1: The side BSW/RCTA indicator
light illuminates if a vehicle enters the detec-
tion zone from behind in an adjacent lane.

Illustration 2: If the driver activates the turn
signal when another vehicle is in the detec-
tion zone, then the system chimes (twice) and
the side indicator light flashes.

NOTE:

∙ The radar sensors may not detect vehicles

which are approaching rapidly from behind.

∙ If the driver activates the turn signal be-

fore a vehicle enters the detection zone,
the side indicator light will flash but no
chime will sound when the other vehicle
is detected.

Illustration 1 – Approaching from behind

LSD2299

Illustration 2 – Approaching from behind

LSD2300

Starting and driving

5-43

Overtaking another vehicle

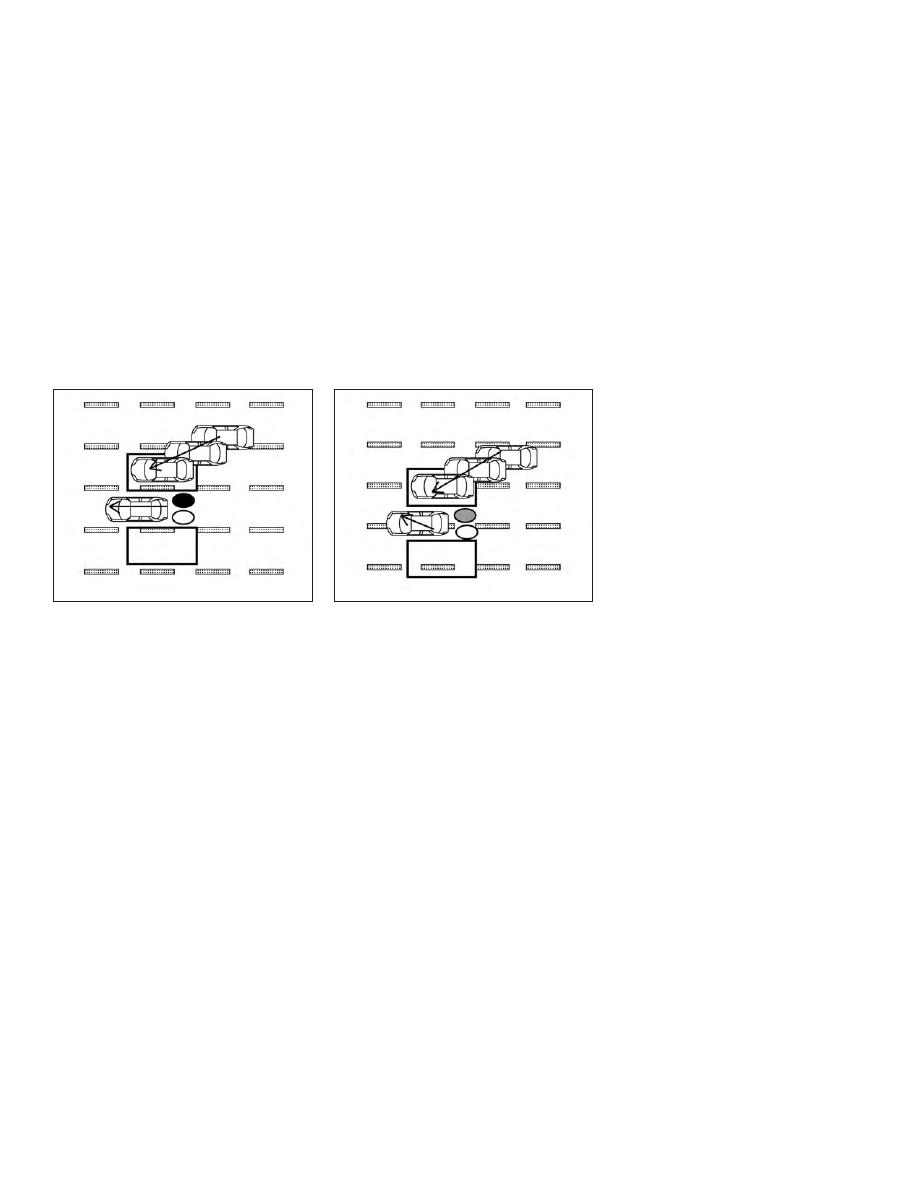

Illustration 3: The side indicator light illumi-
nates if you overtake a vehicle and that ve-
hicle stays in the detection zone for approxi-
mately 2 seconds.

Illustration 4: If the driver activates the turn
signal while another vehicle is in the detection
zone, then the system chimes (twice) and the
side indicator light flashes.

NOTE:

∙ When overtaking several vehicles in a

row, the vehicles after the first vehicle
may not be detected if they are traveling
close together.

∙ The radar sensors may not detect slower

moving vehicles if they are passed
quickly.

∙ If the driver activates the turn signal be-

fore a vehicle enters the detection zone,
the side indicator light will flash but no
chime will sound when the other vehicle
is detected.

Illustration 3 – Overtaking another vehicle

LSD2302

Illustration 4 – Overtaking another vehicle

LSD2303

5-44

Starting and driving

Entering from the side

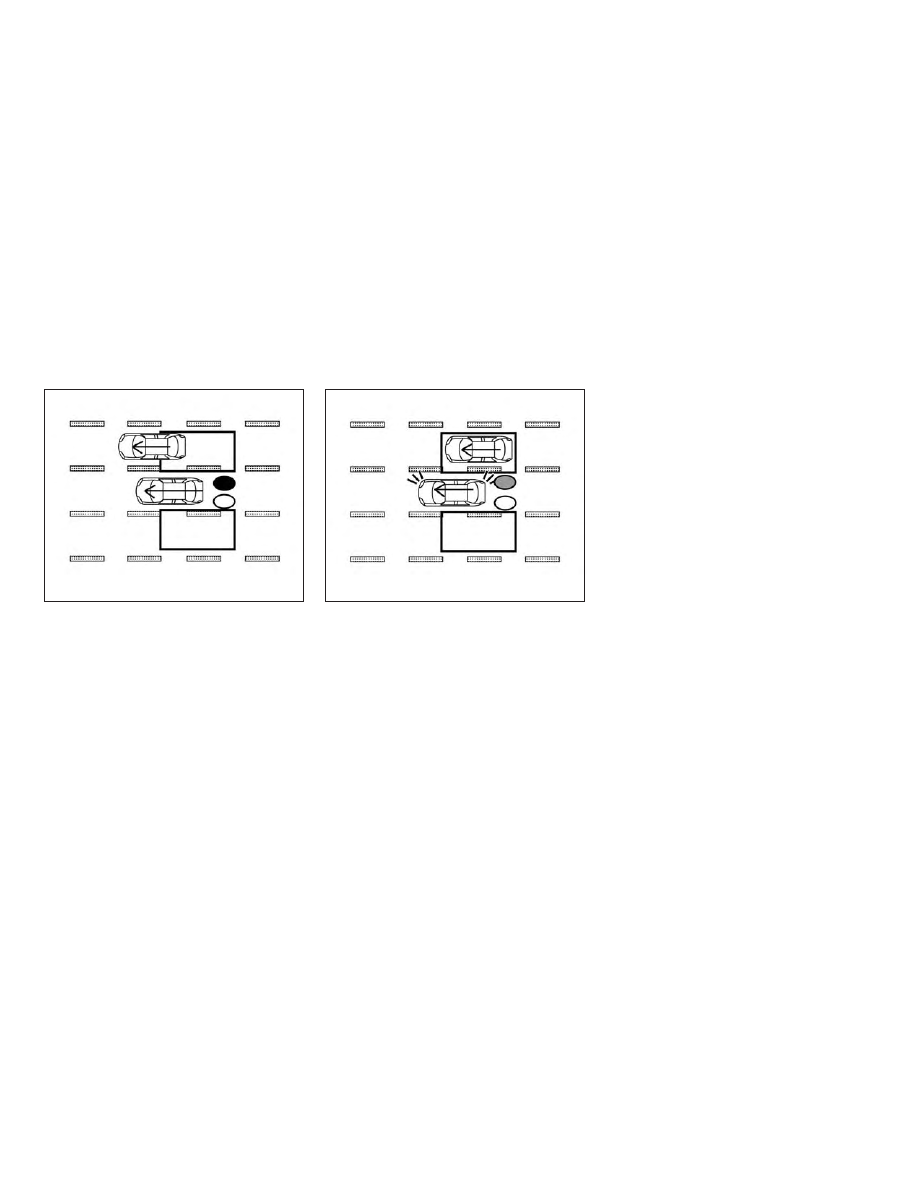

Illustration 5: The side indicator light illumi-
nates if a vehicle enters the detection zone
from either side.

Illustration 6: If the driver activates the turn
signal while another vehicle is in the detection
zone, then the system chimes (twice) and the
side indicator light flashes.

NOTE:

∙ If the driver activates the turn signal be-

fore a vehicle enters the detection zone,
the side indicator light will flash but no
chime will sound when the other vehicle
is detected.

∙ The radar sensors may not detect a ve-

hicle which is traveling at about the same
speed as your vehicle when it enters the
detection zone.

Illustration 5 – Entering from the side

LSD2305

Illustration 6 – Entering from the side

LSD2308

Starting and driving

5-45

SYSTEM TEMPORARILY
UNAVAILABLE

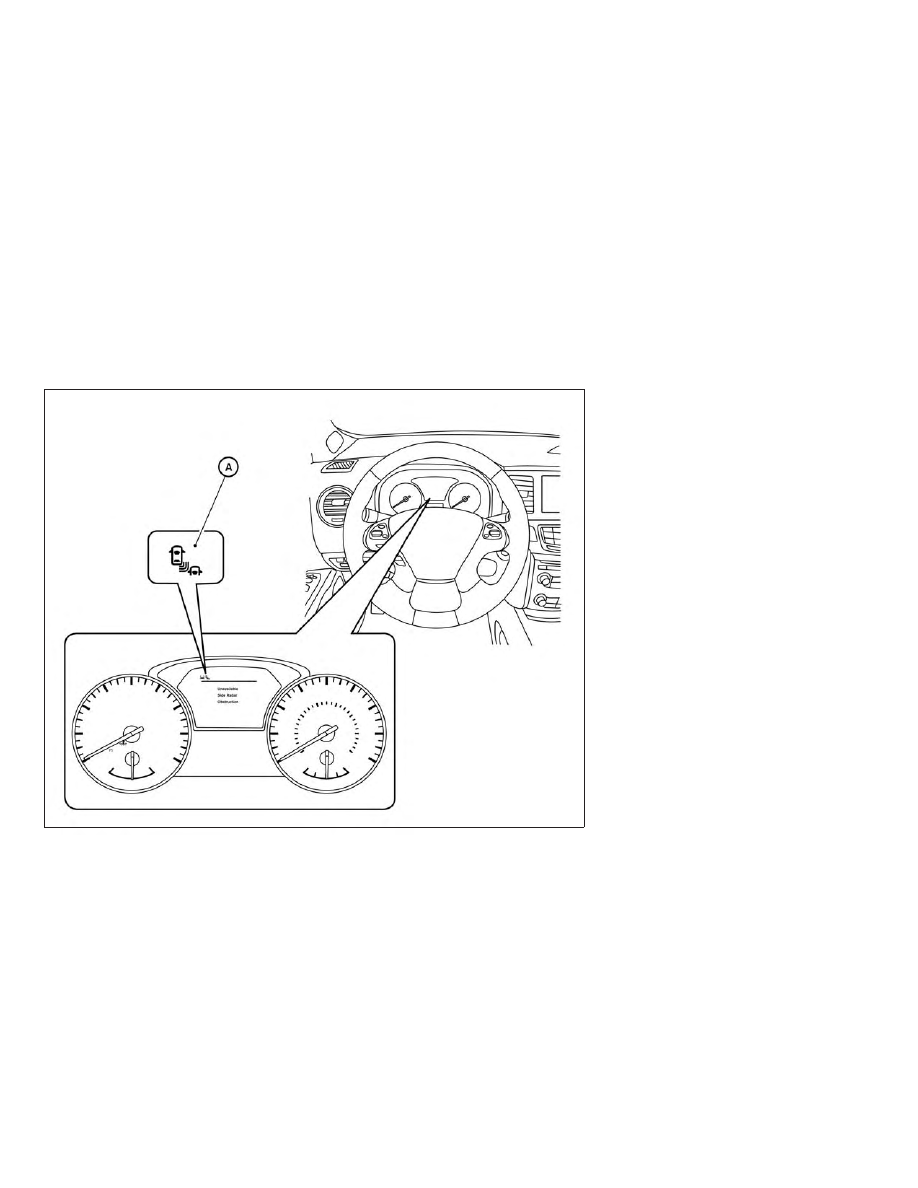

When radar blockage is detected, the system
will be deactivated automatically. The “Un-
available: Side Radar Obstruction” warning
message will appear and the BSW/RCTA in-
dicator (white) will blink

䊊

A

in the vehicle in-

formation display.

The system is not available until the condi-
tions no longer exist.

The radar sensors may be blocked by tempo-
rary ambient conditions such as splashing
water, mist or fog. The blocked condition
may also be caused by objects such as ice,
frost or dirt obstructing the radar sensors.

NOTE:

If the BSW system stops working, the RCTA
system (if so equipped) will also stop work-
ing.

Action to take:

When the above conditions no longer exist,
the system will resume automatically.

LSD2634

5-46

Starting and driving

Malfunction

If the BSW system malfunctions, it will turn
off automatically. The system malfunction
warning message with the BSW/RCTA indi-
cator (orange) will appear in the vehicle infor-
mation display.

NOTE:

If the BSW system stops working, the RCTA
system (if so equipped) will also stop work-
ing.

Action to take:

Stop the vehicle in a safe location, place the
vehicle in the P (Park) position, turn the en-
gine off and restart the engine. If the mes-
sage continues to appear, have the system
checked. It is recommended that you visit an
INFINITI retailer for this service.

SYSTEM MAINTENANCE

The two radar sensors

䊊

1

for the BSW and

RCTA systems are located near the rear
bumper. Always keep the area near the radar
sensors clean.

The radar sensors may be blocked by tempo-
rary ambient conditions such as splashing
water, mist or fog.

The blocked condition may also be caused by
objects such as ice, frost or dirt obstructing
the radar sensors.

Check for and remove objects obstructing
the area around the radar sensors.

Do not attach stickers (including transparent
material), install accessories or apply addi-
tional paint near the radar sensors.

Do not strike or damage the area around the
radar sensors. It is recommended that you
visit an INFINITI retailer if the area around
the radar sensors is damaged due to a colli-
sion.

Radio frequency statement

For USA

This device complies with part 15 of the FCC
Rules. (FCC Number UR8100261)

Operation is subject to the following two
conditions: (1) This device may not cause
harmful interference, and (2) this device must
accept any interference received, including
interference that may cause undesired op-
eration.

NOTE:

The manufacturer is not responsible for any
radio or TV interference caused by unau-
thorized modifications to this equipment.
Such modifications could void the user’s au-
thority to operate the equipment.

LSD2221

Starting and driving

5-47
