1-68

Safety — seats, seat belts and supplemental restraint system

After pretensioner activation, load limiters
allow the seat belt to release webbing (if
necessary) to reduce forces against the
chest.
The supplemental air bag warning light
is used to indicate malfunctions in the
pretensioner system. (See “Supplemental
air bag warning light” (P.1-69) for more
details.) If the operation of the supplemental
air bag warning light indicates there is a
malfunction, have the system checked. It is
recommended you visit an INFINITI retailer
for this service.
When selling your vehicle, we request that
you inform the buyer about the pretensioner
system and guide the buyer to the appro-
priate sections in this Owner’s Manual.

SSS1016

SUPPLEMENTAL AIR BAG
WARNING LABELS

Warning labels about the supplemental
front-impact air bag system are placed in
the vehicle as shown in the illustration.

SRS air bag

The warning labels

are located on the

surface of the sun visors.

WARNING

Do not use a rear-facing child restraint
on a seat protected by an air bag in front
of it. If the air bag deploys, it may cause

serious injury or death.

SPA1097

SUPPLEMENTAL AIR BAG
WARNING LIGHT

The supplemental air bag warning light,
displaying

in the instrument panel,

monitors the circuits for the air bag systems,
pretensioners and all related wiring.
When the ignition switch is in the ON
position, the supplemental air bag warning
light illuminates for about 7 seconds and
then turns off. This means the system is
operational.
If any of the following conditions occur, the
air bag and/or pretensioner systems need
servicing:

. The supplemental air bag warning light

remains on after approximately 7 sec-
onds.

. The supplemental air bag warning light

flashes intermittently.

. The supplemental air bag warning light

does not come on at all.

Under these conditions, the air bag and/or
pretensioner systems may not operate prop-
erly. They must be checked and repaired. It is
recommended you visit an INFINITI retailer
for this service.

WARNING

If the supplemental air bag warning light
is on, it could mean that the front air
bag, side air bag, curtain air bag and/or
pretensioner systems will not operate in
an accident. To help avoid injury to
yourself or others, have your vehicle
checked as soon as possible. It is recom-
mended you visit an INFINITI retailer for
this service.

REPAIR AND REPLACEMENT
PROCEDURE

The front air bags, side air bags, curtain air
bags and pretensioners are designed to
activate on a one-time-only basis. As a
reminder, unless it is damaged, the supple-
mental air bag warning light will remain
illuminated after inflation has occurred.
These systems should be repaired and/or
replaced as soon as possible. It is recom-
mended you visit an INFINITI retailer for this
service.
When maintenance work is required on the
vehicle, the front air bags, side air bags,
curtain air bags, pretensioners and related
parts should be pointed out to the person
conducting the maintenance. The ignition
switch should always be in the LOCK
position when working under the hood or
inside the vehicle.

WARNING

. Once a front air bag, side air bag or

curtain air bag has inflated, the air
bag module will not function again
and must be replaced. Additionally,
the activated pretensioner must also
be replaced. The air bag module and
pretensioner should be replaced. It is

Safety — seats, seat belts and supplemental restraint system

1-69

1-70

Safety — seats, seat belts and supplemental restraint system

recommended you visit an INFINITI
retailer for this service. However, the
air bag module and pretensioner
system cannot be repaired.

. The front air bag, side air bag, curtain

air bag and the pretensioner should
be inspected if there is any damage to
the front end or side portion of the
vehicle. It is recommended you visit
an INFINITI retailer for this service.

. If you need to dispose of a supple-

mental air bag or pretensioner or
scrap the vehicle, it is recommended
you visit an INFINITI retailer. Correct
supplemental air bag and preten-
sioner system disposal procedures
are set forth in the appropriate
INFINITI Service Manual. Incorrect
disposal procedures could cause per-
sonal injury.

. If there is an impact to your vehicle

from any direction, your Occupant
Classification Sensor (OCS) should be
checked to verify it is still functioning
correctly. It is recommended that you
visit an INFINITI retailer for this
service. The OCS should be checked
even if no air bags deploy as a result
of the impact. Failure to verify proper
OCS function may result in an im-
proper air bag deployment resulting

in injury or death.

MEMO

Safety — seats, seat belts and supplemental restraint system

1-71

1-72

Safety — seats, seat belts and supplemental restraint system

MEMO

2 Instruments and controls

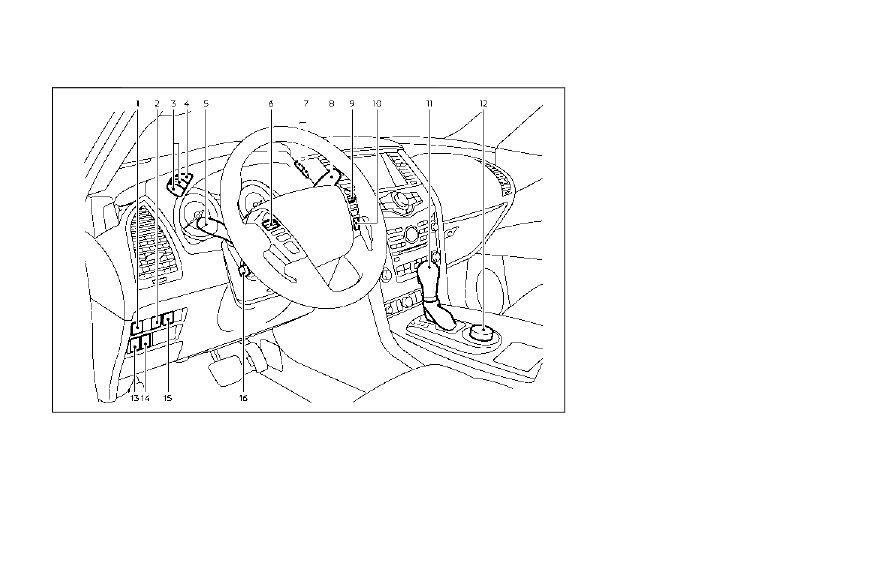

Cockpit ................................................................................. 2-3

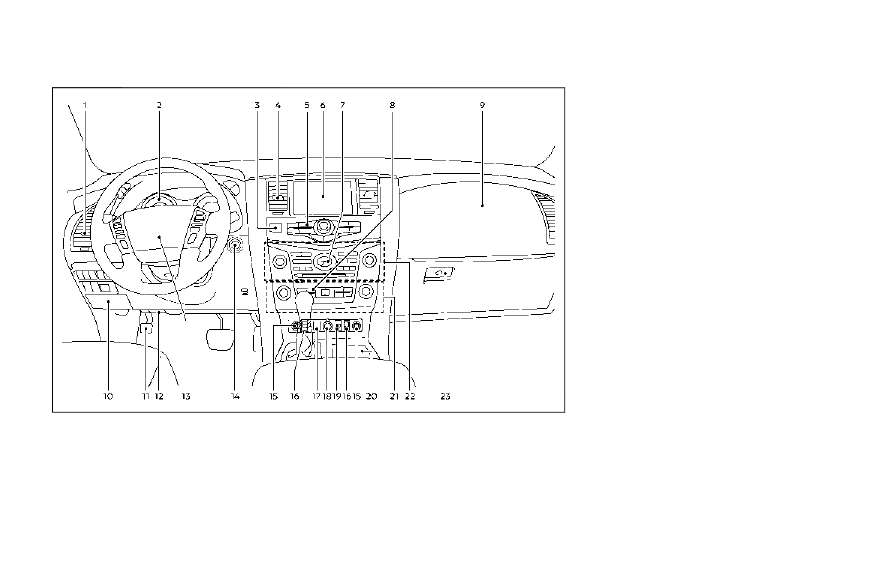

Instrument panel ............................................................... 2-5

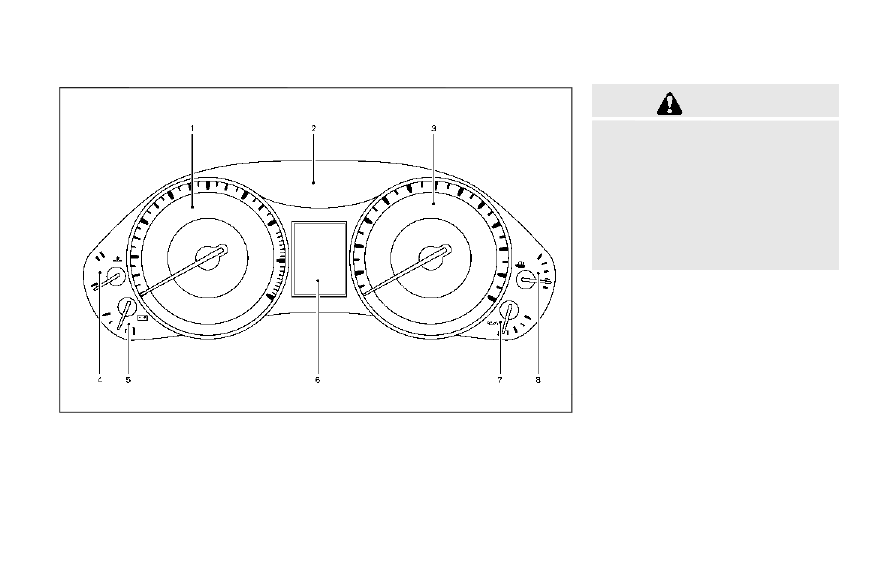

Meters and gauges .......................................................... 2-6

Speedometer and odometer ..................................... 2-7
Tachometer ................................................................... 2-8
Engine coolant temperature gauge ....................... 2-8
Fuel gauge ..................................................................... 2-9
Engine oil pressure gauge ......................................... 2-9
Voltmeter ..................................................................... 2-10
Meter/ring illumination and needle sweep ........ 2-10

Warning lights, indicator lights and
audible reminders ............................................................ 2-11

Checking lights ........................................................... 2-12
Warning lights ............................................................ 2-12
Indicator lights ........................................................... 2-18
Audible reminders ..................................................... 2-21

Vehicle information display .......................................... 2-21

Operational indicators ............................................. 2-24
Maintenance indicators ........................................... 2-27
Trip computer ............................................................. 2-28

Security systems ............................................................. 2-31

Vehicle Security System .......................................... 2-31
INFINITI Vehicle Immobilizer System .................. 2-32

Wiper and washer switch ............................................ 2-33

Washer operation ................................................... 2-34
Rain-sensing auto wiper system ........................ 2-35
Rear window wiper and washer operation ..... 2-36

Rear window and outside mirror
defroster switch ............................................................. 2-36

Rear window and outside mirror defroster ..... 2-36

Headlight and turn signal switch ............................... 2-37

Headlight switch ..................................................... 2-37
Headlight washer (if so equipped) ..................... 2-42
Instrument brightness control ............................. 2-43
Turn signal switch .................................................. 2-44
Fog light switch ...................................................... 2-44

Heated steering wheel ................................................. 2-45
Horn ................................................................................... 2-45
Heated seats (if so equipped) ..................................... 2-46

Front ........................................................................... 2-46
Rear ............................................................................. 2-47

Climate controlled seats (if so equipped) ............... 2-48
Warning systems switch (if so equipped) ............... 2-49
SNOW mode switch ..................................................... 2-49
TOW mode switch ........................................................ 2-50
Vehicle Dynamic Control (VDC) OFF switch ........ 2-50

Clock ................................................................................... 2-51

Adjusting the time ..................................................... 2-51

Power outlet .................................................................... 2-51

USB (Universal Serial Bus)
charging connector ................................................... 2-53

Storage .............................................................................. 2-54

Cup holders ................................................................. 2-54
Sunglasses holder ...................................................... 2-56
Glove box ..................................................................... 2-56
Console box ................................................................ 2-57
Tray ............................................................................... 2-58
Coat hooks .................................................................. 2-59
Luggage hooks .......................................................... 2-59
Cargo floor box ......................................................... 2-60
Roof rack .................................................................... 2-60

Windows ........................................................................... 2-61

Power windows ......................................................... 2-61

Moonroof .......................................................................... 2-64

Power moonroof ....................................................... 2-64

Welcome light .................................................................. 2-65

Battery saver system .............................................. 2-66

Interior lights .................................................................... 2-66

Map lights ................................................................... 2-66
Rear personal lights .................................................. 2-66
Interior light control switch .................................... 2-67

Vanity mirror lights ........................................................ 2-68

Cargo light ....................................................................... 2-68
HomeLink

®

Universal Transceiver (Type A) (if

so equipped) .................................................................... 2-68

Programming HomeLink

®

..................................... 2-69

Programming HomeLink

®

for Canadian

customers and gate openers ............................... 2-70
Operating the HomeLink

®

Universal Transceiver ............................................. 2-71
Programming troubleshooting ............................ 2-71
Clearing the programmed information ............. 2-71
Reprogramming a single
HomeLink

®

button .................................................. 2-71

If your vehicle is stolen .......................................... 2-72

HomeLink

®

Universal Transceiver (Type B) (if

so equipped) .................................................................... 2-72

Programming HomeLink

®

..................................... 2-73

Programming HomeLink

®

for Canadian

customers and gate openers ............................... 2-75
Operating the HomeLink

®

Universal Transceiver ............................................. 2-75
Programming troubleshooting ............................ 2-75
Clearing the programmed information ............. 2-75
Reprogramming a single
HomeLink

®

button .................................................. 2-76

Using the garage door
two-way communication ...................................... 2-76
If your vehicle is stolen .......................................... 2-77

JVC1128X

1.

Power liftgate switch (if so equipped)

2.

Heated steering wheel switch

3.

Instrument brightness control switch

4.

TRIP/RESET switch for twin trip od-
ometer

5.

Headlight, fog light and turn signal

switch
— Headlight
— Turn signal
— Fog light

6.

Steering-wheel-mounted controls (left
side)

— Audio control steering switch
— Hands-Free Phone System switch

7.

Trip computer switch

8.

Wiper and washer switch

9.

Steering-wheel-mounted controls
(right side)
— C r u i s e c o n t r o l s y s t e m ( i f s o
equipped)
— Intelligent Cruise Control (ICC) sys-
tem (if so equipped)

10. Dynamic driver assistance switch (if so

equipped)
— Lane Departure Prevention (LDP)
system (if so equipped)
— Distance Control Assist (DCA) sys-
tem (if so equipped)
— Blind Spot Intervention

®

(BSI) sys-

tem (if so equipped)

11. Shift lever
12. Four-Wheel Drive (4WD) shift switch

(if so equipped)/SNOW mode switch/
TOW mode switch/Vehicle Dynamic
Control (VDC) OFF switch

13. Headlight aiming control (if so

equipped)

14. Power liftgate main switch
15. W a r n i n g s y s t e m s s w i t c h ( i f s o

equipped)
— Lane Departure Warning (LDW) (if

Instruments and controls

2-3

COCKPIT

2-4

Instruments and controls

so equipped)
— Blind Spot Warning (BSW) (if so
equipped)

16. Electric tilting/telescopic steering

wheel switch

JVC1129X

1.

Side ventilator

2.

Meters and gauges

3.

Hazard warning flasher switch

4.

Center ventilator

5.

Center multi-function control panel

6.

Center display

— Around View

®

Monitor

— Navigation system

7.

Clock

8.

Defroster switch

9.

Front passenger supplemental air bag

10. Fuse box

11. Parking brake
12. Hood release handle
13. Steering wheel

— Horn
— Driver supplemental air bag
— Power steering system

14. Push-button ignition switch
15. Climate controlled seat switch (if so

equipped)/Heated seat switch (if so
equipped)

16. Remote tip-up 2nd row seat switch (if

so equipped)

17. Front passenger air bag status light
18. Power outlet
19. USB connection port
20. Cup holder/Tray
21. Automatic climate control system
22. Audio system
23. Glove box

Instruments and controls

2-5

INSTRUMENT PANEL

2-6

Instruments and controls

SIC4450

1.

Tachometer*

2.

Warning/Indicator lights

3.

Speedometer*

4.

Engine coolant temperature gauge*

5.

Voltmeter*

6.

Vehicle information display/Od-

ometer/twin trip odometer

7.

Engine oil pressure gauge*

8.

Fuel gauge*

*: The needle indicators may move slightly
after the ignition switch is pushed to the
OFF position. This is not a malfunction.

CAUTION

. For cleaning, use a soft cloth, dam-

pened with water. Never use a rough
cloth, alcohol, benzine, thinner or any
kind of solvent or paper towel with a
chemical cleaning agent. They will
scratch or cause discoloration to the
lens.

. Do not spray any liquid such as water

on the meter lens. Spraying liquid
may cause the system to malfunction.

METERS AND GAUGES

SIC4369

Speedometer

SPEEDOMETER AND OD-
OMETER

Speedometer

The speedometer indicates vehicle speed in
miles per hour (MPH) and kilometers per
hour (km/h).

JVI0543X

Odometer/twin trip odometer

Odometer/twin trip odometer

The odometer

and twin trip odometer

are displayed on the vehicle information
display when the ignition switch is in the
ON position.
The odometer records the total distance the
vehicle has been driven.
The twin trip odometer records the distance
of individual trips.

Changing the display:
Pushing the TRIP RESET switch

at the

bottom left of the combination meter panel
changes the display as follows:
TRIP A

? TRIP B ? TRIP A

Resetting the trip odometer:
Pushing the TRIP RESET switch

for more

than 1 second resets the trip odometer to
zero.
Average fuel economy and distance to
empty information is also available. (See
“Vehicle information display” (P.2-21).)

Instruments and controls

2-7

2-8

Instruments and controls

SIC4371

TACHOMETER

The tachometer indicates engine speed in
revolutions per minute (RPM). Do not rev
the engine into the red zone

.

CAUTION

When engine speed approaches the red
zone, shift to a higher gear or reduce
engine speed. Operating the engine in
the red zone may cause serious engine
damage.

SIC4372

ENGINE COOLANT TEMPERA-
TURE GAUGE

The gauge indicates the engine coolant
temperature.
The engine coolant temperature is within the
normal range when the gauge needle points
within the zone

shown in the illustration.

The engine coolant temperature varies with
the outside air temperature and driving
conditions.

CAUTION

If the gauge indicates engine coolant
temperature near the hot (H) end of the
normal range, reduce vehicle speed to
decrease temperature. If gauge is over
the normal range, stop the vehicle as
soon as safely possible. If the engine is
overheated, continued operation of the
vehicle may seriously damage the engine.
See “If your vehicle overheats” (P.6-14)
for immediate action required.

SIC4374

FUEL GAUGE

The gauge indicates the approximate fuel
level in the tank.
The gauge may move slightly during braking,
turning, acceleration, or going up or down
hills.
The gauge needle returns to 0 (Empty) after
the ignition switch is pushed to the OFF
position.
Refill the fuel tank before the gauge
registers “0” (Empty).
The low fuel warning

appears on the

vehicle information display when the fuel
tank is getting low. Refuel as soon as it is
convenient, preferably before the gauge

reaches “0”. There will be a small reserve of
fuel in the tank when the fuel gauge needle
reaches “0”.
The

indicates that the fuel-filler door is

located on the driver’s side of the vehicle.

CAUTION

. If the vehicle runs out of fuel, the

malfunction indicator light (MIL) may
come on. Refuel as soon as possible.
After a few driving trips, the
light should turn off. If the light
remains on after a few driving trips,
have the vehicle inspected. It is
recommended you visit an INFINITI
retailer for this service.

. For additional information, see “Mal-

function Indicator Light (MIL)” (P.2-
19).

SIC4375

ENGINE OIL PRESSURE GAUGE

The gauge indicates the engine lubrication
system oil pressure while the engine is
running. When the engine speed is high, the
engine oil pressure is also high. When it is
low, the gauge indicates the low (L) oil
pressure.
The engine oil pressure is normal when the
gauge needle points within the zone
shown in the illustration.

CAUTION

. This gauge is not designed to indicate

low engine oil level. Use the dipstick

Instruments and controls

2-9

2-10

Instruments and controls

to check the oil level. (See “Engine oil”
(P.8-6).)

. If the gauge needle does not move

with the proper amount of engine oil,
have the vehicle checked. It is recom-
mended you visit an INFINITI retailer
for this service. Continued vehicle
operation in such a condition could
cause serious damage to the engine.

SIC4376

VOLTMETER

When the ignition switch is pushed to the
ON position, the volt meter indicates the
battery voltage. When the engine is running,
it indicates the generator voltage.
While cranking the engine, the volt drop
below the normal range. If the needle is not
in the normal range (10.5 to 15.5 volt) while
the engine is running, it may indicate that the
charging system is not functioning properly.
Have the system checked. It is recommended
you visit an INFINITI retailer for this service.

METER/RING ILLUMINATION
AND NEEDLE SWEEP

The ring illumination surrounding meters and
gauges illuminates when the driver’s door is
closed after getting into the vehicle with the
Intelligent Key carried in.
When the engine is started, the indicator
needles will sweep in the speedometer and
tachometer and the ring illumination will be
brightened gradually. This function can be
turned off. (See “Trip computer” (P.2-28).)

Anti-lock Braking System (ABS) warning
light

Intelligent Key warning light

Front fog light indicator light

Lane Departure Warning (LDW) indica-
tor light (orange; if so equipped)

Front passenger air bag status light

Automatic transmission check warning
light

Low tire pressure warning light

High beam assist indicator light

Automatic Transmission (AT) oil tem-
perature warning light

Master warning light

High beam indicator light

Automatic Transmission (AT) park
warning light

Seat belt warning light

Lane Departure Prevention (LDP) ON
indicator light (green; if so equipped)

Blind Spot Warning (BSW)/Blind Spot
Intervention (BSI) system warning light
(orange; if so equipped)

Supplemental air bag warning light

Malfunction Indicator Light (MIL)

Brake warning light

Vehicle Dynamic Control (VDC) warning
light

Security indicator light

Charge warning light

Adaptive Front lighting System (AFS)
indicator light (if so equipped)

SNOW mode indicator light

Distance Control Assist (DCA) system
warning light (orange; if so equipped)

Automatic transmission position indica-
tor light

TOW mode indicator light

Engine oil pressure warning light

Blind Spot Intervention (BSI) ON indica-
tor light (green; if so equipped)

Turn signal/hazard indicator lights

Four-Wheel Drive (4WD) warning light
(4WD models)

Check suspension indicator light

Vehicle Dynamic Control (VDC) off in-
dicator light

Forward Emergency Braking (FEB) sys-
tem warning light (if so equipped)

CRUISE indicator light (if so equipped)

Intelligent Cruise Control (ICC) system
warning light (orange; if so equipped)

Exterior light indicator

Instruments and controls

2-11

WARNING LIGHTS, INDICATOR
LIGHTS AND AUDIBLE REMINDERS
