Engine

Before starting the INFINITI Direct
Response Hybrid

®

System .......................... 5-13

Break-in schedule ........................................ 5-116
Capacities and
recommended fluids/lubricants ................. 10-2
Changing engine coolant ............................... 8-6
Changing engine oil and filter ...................... 8-9
Checking engine coolant level...................... 8-6
Checking engine oil level ............................... 8-8
Emergency engine shut off......................... 5-12
Engine block heater .................................... 5-126
Engine compartment check locations ........ 8-3
Engine cooling system ................................... 8-5
Engine oil ........................................................... 8-8
Engine oil and oil
filter recommendation .................................. 10-5
Engine oil replacement indicator ............... 2-27
Engine oil viscosity ........................................ 10-6
Engine serial number .................................... 10-9
Engine specifications .................................... 10-7
If your vehicle overheats ............................. 6-12
Starting the INFINITI Direct Response
Hybrid

®

System .............................................. 5-13

Engine coolant temperature gauge ................ 2-31
Entry/exit function

Automatic drive positioner ......................... 3-28

EV mode odometer and twin
trip odometer ........................................................ 2-30
Event Data Recorders (EDR) ......................... 10-19
Exhaust gas (carbon monoxide) ........................ 5-4

Explanation of scheduled
maintenance items ................................................. 9-5

F

F.M.V.S.S./C.M.V.S.S. certification label ...... 10-9
Fail-safe ................................................................. 5-16
Filter

Air cleaner housing filter ............................. 8-16
Changing engine oil and filter ...................... 8-9

Flashers (See hazard warning
flasher switch) ......................................................... 6-2
Flat tire ...................................................................... 6-3
Flat towing .......................................................... 10-16
Floor mat .................................................................. 7-6
Fluid

Automatic Transmission Fluid (ATF) ....... 8-11
Brake fluid ....................................................... 8-12
Capacities and
recommended fluids/lubricants ................. 10-2
Engine coolant .................................................. 8-5
Engine oil ........................................................... 8-8
Power steering fluid ..................................... 8-11
Window washer fluid ................................... 8-12

Fog light switch ................................................... 2-43
Forward Emergency Braking (FEB) ............. 5-101
Forward Emergency Braking (FEB) system
warning light ......................................................... 2-14
Front passenger air bag and status light ..... 1-45
Front power seat adjustment ............................. 1-3
Front seat

Front seat adjustment .................................... 1-3

Front-seat active head restraints ...................... 1-8
Fuel

Capacities and
recommended fluids/lubricants ................. 10-2
Fuel economy ............................................... 5-117
Fuel information ............................................ 10-3
Fuel octane rating ......................................... 10-3
Fuel-filler cap .................................................. 3-21
Fuel-filler door ............................................... 3-21
Gauge .................................................................. 2-8

Fuel economy history .................. Hybrid System-7
Fuel efficient driving tips ................................. 5-116
Fuses ....................................................................... 8-19
Fusible links ........................................................... 8-19

G

Garage door opener

HomeLink

®

Universal Transceiver ............ 2-62

Gas cap ................................................................... 3-21
Gauge ......................................................................... 2-6

Assist charge gauge ........................................ 2-8
Fuel gauge ......................................................... 2-8
Odometer ............................................................ 2-7
Speedometer ...................................................... 2-7
Tachometer ....................................................... 2-8
Trip computer ................................................. 2-28

General maintenance ................................... 9-2, 9-2
Glove box ............................................................... 2-51

11-3

11-4

H

Hazard warning flasher switch........................... 6-2
Head restraints/headrests .................................. 1-5
Headlights

Aiming control (See Adaptive Front
lighting System (AFS)) ................................ 2-40
Bulb replacement .......................................... 8-24
Headlight switch ............................................ 2-38

Heated seats ......................................................... 2-44
Heated steering wheel ....................................... 2-43
Heater

Engine block heater .................................... 5-126
Heater and air conditioner .......................... 4-32

High temperature warning light ...................... 2-14
High voltage cautions ................. Hybrid System-2
High voltage components .......... Hybrid System-9
Hill start assist system ..................................... 5-124
HomeLink

®

Universal Transceiver .................. 2-62

Hood release ......................................................... 3-17
Hook

Coat hooks ...................................................... 2-53

Horn......................................................................... 2-44
Hybrid EPS (Electrical Power Steering)
warning light ......................................................... 2-14
Hybrid system over heat warning .................. 2-24
Hybrid system start operation indicator ....... 2-23
Hybrid
vehicle characteristics .............. Hybrid System-10
Hybrid vehicle precautions ......... Hybrid System-9

I

If the vehicle does not start ................................ 6-9
Ignition switch

(Push-button) ................................................... 5-9
Automatic transmission models ................ 5-14

Immobilizer system .............................................. 2-34
In-cabin microfilter .............................................. 4-37
Indicator

Lights ................................................................ 2-18
Vehicle information display ........................ 2-21

Indicator lights ...................................................... 2-18
INFINITI Direct Response
Hybrid

®

System ............................. Hybrid System-2

INFINITI Drive Mode Selector ......................... 5-19
Infiniti InTouch Owner’s Manual ...................... 4-2
INFINITI Vehicle Immobilizer System ............ 2-34

Engine start ..................................................... 2-34

Inside mirror .......................................................... 3-25
Inspection/maintenance (I/M) test .............. 10-19
Instrument brightness control ......................... 2-42
Instrument panel ..................................................... 2-5
Intelligent Cruise Control (ICC) ....................... 5-66
Intelligent Cruise Control (ICC) system MAIN
switch indicator .................................................... 2-26
Intelligent Cruise Control (ICC) system
warning light ......................................................... 2-15
Intelligent Key .......................................................... 3-2
Intelligent Key battery discharge .................... 5-12
Intelligent Key ignition indicator ..................... 2-24

Intelligent Key system ........................................... 3-7

Battery replacement ..................................... 8-21
Key operating range ....................................... 3-8
Key operation ................................................. 3-10
Warning signals.............................................. 3-12

Interior light control switch .............................. 2-61
Interior light replacement .................................. 8-24
Interior lights ......................................................... 2-60
Interior trunk lid release .................................... 3-21
Inverter cooling system ......................................... 8-7
ISOFIX child restraint .......................................... 1-21

J

Jump starting ........................................................ 6-10

K

Keyless entry (See remote keyless
entry system) ........................................................ 3-14
Keys ............................................................................ 3-2

For Intelligent Key system ............................. 3-7

L

Labels

Air bag warning labels ................................. 1-50
Air conditioner specification label ......... 10-10
Emission control information label ........ 10-10
Engine serial number .................................... 10-9
F.M.V.S.S./C.M.V.S.S.
certification label ........................................... 10-9

Tire and Loading
information label ............................. 8-28, 10-10
Vehicle identification number (VIN) ........ 10-8

Lane Departure Warning (LDW) indicator
light (green) ........................................................... 2-19
Lane Departure Warning (LDW) indicator
light (orange) ......................................................... 2-15
Lane Departure Warning (LDW)/Lane
Departure Prevention (LDP) system .............. 5-21
LATCH system ...................................................... 1-21
License plate

Installing front license plate ..................... 10-11

Light

Air bag warning light .................................... 1-51
Bulb replacement ........................................... 8-23
Fog light switch ............................................. 2-43
Headlight switch ............................................ 2-38
Headlights bulb replacement .................... 8-24
Indicator lights ................................................ 2-18
Interior light control switch ........................ 2-61
Interior lights .................................................. 2-60
Map lights ....................................................... 2-60
Personal lights ............................................... 2-60
Replacement ................................................... 8-23
Trunk light ....................................................... 2-62
Vanity mirror lights ....................................... 2-62
Warning/indicator lights and
audible reminders .......................................... 2-11

Lights

Exterior and interior light replacement ... 8-24

Li-ion battery state of charge and
acceleration guide ............................................... 2-29
Linking Intelligent Key ........................................ 4-37
Lithium-ion (Li-ion) battery ....... Hybrid System-2
Loading information (See vehicle
loading information) ......................................... 10-12
Lock

Automatic door locks ..................................... 3-6
Door locks .......................................................... 3-4
Power door lock............................................... 3-4
Trunk lid ........................................................... 3-18

Locking with mechanical key ............................. 3-4
Loose fuel cap warning ......................... 2-24, 3-23
Low outside temperature warning ................. 2-24
Low tire pressure warning light ...................... 2-15
Low tire pressure warning system (See Tire
Pressure Monitoring
System (TPMS)) ................................ 5-5, 6-3, 8-26

M

Maintenance

Battery .............................................................. 8-13
General maintenance ...................................... 9-2
HEV Li-ion battery
replacement record ....................................... 9-13
Indicators for maintenance (vehicle
information display) ...................................... 2-27
Inside the vehicle ............................................. 9-3
Maintenance log ............................................ 9-15
Maintenance precautions .............................. 8-2
Maintenance requirements ........................... 9-2

Maintenance schedules ................................. 9-6
Maintenance under severe
driving conditions .......................................... 9-12
Outside the vehicle ......................................... 9-2
Seat belt maintenance ................................. 1-16
Standard maintenance .................................... 9-7
Under the hood and vehicle ......................... 9-4

Malfunction indicator light (MIL) .................... 2-19
Manual shift mode .............................................. 5-15
Map lights .............................................................. 2-60
Master warning light .......................................... 2-16
Mechanical key (Intelligent Key system) .......... 3-3
Memory function ................................................. 3-29
Memory storage

Automatic drive positioner ......................... 3-28

Meter

Trip computer ................................................. 2-28

Meters and gauges ................................................ 2-6

Instrument brightness control ................... 2-42

Mirror

Inside mirror .................................................... 3-25
Outside mirrors .............................................. 3-26
Vanity mirror ................................................... 3-27

Monitor

Around View

®

Monitor ............................... 4-10

RearView Monitor ........................................... 4-3

Moonroof ............................................................... 2-56
Moving Object Detection (MOD) ................... 4-27

11-5

11-6

N

New vehicle break-in ........................................ 5-116
Noise and vibration .................... Hybrid System-12

O

Odometer .................................................................. 2-7
Off-road recovery ................................................. 5-8
Oil

Capacities and
recommended fluids/lubricants ................. 10-2
Changing engine oil and filter ...................... 8-9
Checking engine oil level ............................... 8-8
Engine oil ........................................................... 8-8
Engine oil viscosity ........................................ 10-6
Oil filter replacement indicator .................. 2-27

Operation

Indicators for operation (vehicle
information display) ...................................... 2-23

Operation of the
hybrid system................................. Hybrid System-4
“OTHER” indicator .............................................. 2-27
Outside air temperature .................................... 2-31
Outside mirrors .................................................... 3-26
Overheat, If your vehicle overheats ............... 6-12
Owner’s Manual/Service Manual
order information ............................................. 10-20

P

Panic alarm ............................................................ 3-15
Parking

Brake break-in ............................................. 5-120
Parking brake operation .............................. 5-18
Parking on hills ............................................. 5-118

Parking brake break-in ................................... 5-120
Personal lights ...................................................... 2-60
Phone

Car phone or CB radio ................................ 4-38

Power

Front seat adjustment .................................... 1-3
Power door lock............................................... 3-4
Power outlet .................................................. 2-48
Power steering ............................................. 5-119
Power steering fluid ..................................... 8-11
Power windows ............................................. 2-54

Power moonroof ................................................. 2-57
Precautions

Braking precautions ................................... 5-120
Child restraints ............................................... 1-19
Cruise control ................................................. 5-64
Maintenance ..................................................... 8-2
Seat belt usage ................................................. 1-9
Supplemental restraint system .................. 1-37
When starting and driving ............................ 5-4

Pre-crash seat belts with
comfort function ................................................... 1-12
Predictive Forward Collision Warning
(PFCW) system ................................................. 5-108

Push starting ......................................................... 6-12
Push-button ignition switch .................... 5-9, 5-10
Push-button ignition switch positions ........... 5-11

R

Radio

Car phone or CB radio ................................ 4-38

Rain-sensing auto wiper system ..................... 2-36
Rapid air pressure loss ......................................... 5-8
Readiness for inspection/maintenance
(I/M) test (US only) ........................................... 10-19
Rear door lock

Child safety rear door lock ........................... 3-6

Rear pocket ........................................................... 2-53
Rear sunshade ...................................................... 2-58
Rear window and outside mirror
defroster switch ................................................... 2-37
RearView Monitor ................................................. 4-3
Recorders

Event data .................................................... 10-19

Regenerative brake ...................... Hybrid System-8
Registering your vehicle in
another country ................................................... 10-8
Remote keyless entry system .......................... 3-14
Reporting safety defects ................................ 10-18
Rise-up and build-up ........................................ 5-123
Road accident cautions .............. Hybrid System-3
Roadside assistance program ............................. 6-2
Rollover ..................................................................... 5-7
Roof

Moonroof ......................................................... 2-57

S

Safety

Child seat belts ............................................... 1-16
Reporting safety defects .......................... 10-18

Seat adjustment

Front power seat adjustment ....................... 1-3
Front seats ......................................................... 1-3

Seat belt(s)

Child safety ..................................................... 1-16
Infants ............................................................... 1-17
Injured persons ............................................... 1-12
Larger children ............................................... 1-17
Precautions on seat belt usage .................... 1-9
Pre-crash seat belts with
comfort function ............................................ 1-12
Pregnant women ........................................... 1-12
Seat belt cleaning ............................................. 7-7
Seat belt extenders ....................................... 1-15
Seat belt maintenance ................................. 1-16
Seat belt warning light and chime ............ 2-17
Seat belts ............................................................ 1-9
Seat belts with pretensioners .................... 1-49
Shoulder belt height adjustment ............... 1-15
Small children .................................................. 1-17
Three-point type ............................................ 1-12

Seat(s)

Climate controlled seats .............................. 2-45
Driver-side memory ...................................... 3-28
Heated seats .................................................. 2-44
Seats .................................................................... 1-2

Security system

Vehicle security system ................................ 2-32

Security system (INFINITI Vehicle
Immobilizer System)

Engine start ..................................................... 2-34

Servicing air conditioner (See heater and
air conditioner) ..................................................... 4-32
Servicing climate control ................................... 4-37
Shift lever

Shift lock release ........................................... 5-17

Shift lock release, Transmission ....................... 5-17
SHIFT “P” warning .............................................. 2-23
Shifting ................................................................... 5-15

Automatic transmission ............................... 5-14

Shoulder belt height adjustment ...................... 1-15
SNOW mode ......................................................... 5-19
Spare tire ............................................................... 10-7
Spark plugs ............................................................ 8-15
Speedometer ............................................................ 2-7
SPORT mode ........................................................ 5-19
Standard maintenance .......................................... 9-7
STANDARD mode ............................................... 5-19
Starting

Before starting the INFINITI Direct
Response Hybrid

®

System .......................... 5-13

Jump starting .................................................. 8-15
Precautions when starting and driving ..... 5-4
Push starting ................................................... 6-12
Starting the INFINITI Direct Response
Hybrid

®

System .............................................. 5-13

Starting the INFINITI Direct Response
Hybrid

®

System .................................................... 5-13

Starting the vehicle ............................................. 5-14
Status light, Front passenger air bag ............ 1-45
Steering

Heated steering wheel ................................. 2-43
Power steering ............................................. 5-119
Power steering fluid ..................................... 8-11
Steering lock release
malfunction indicator ................................... 2-23
Tilt/telescopic steering ................................ 3-24

Steering lock (if so equipped) ............................ 5-11
Storage ................................................................... 2-49
Storage box ........................................................... 2-52
Sun visors ............................................................... 3-24
Sunglasses holder ................................................ 2-50
Sunshade (rear) .................................................... 2-58
Supplemental air bag warning labels ............. 1-50
Supplemental air bag warning light .... 1-51, 2-17
Supplemental restraint system ........................ 1-37

Precautions on supplemental
restraint system ............................................. 1-37

Switch

Autolight switch ............................................. 2-38
Fog light switch ............................................. 2-43
Hazard warning flasher switch.................... 6-2
Headlight switch ............................................ 2-38
Ignition switch ................................................ 5-14
Ignition switch automatic
transmission models ..................................... 5-14
Power door lock switch ................................. 3-5

11-7

11-8

Rear window and outside mirror
defroster switch ............................................. 2-37
Turn signal switch ......................................... 2-42
Vehicle Dynamic Control (VDC)
off switch ......................................................... 2-47
Warning systems switch ............................. 2-46

T

Tachometer ............................................................. 2-8
Theft (INFINITI Vehicle Immobilizer System)

Engine start ..................................................... 2-34

Three-way catalyst ................................................ 5-5
Tilt/telescopic steering ...................................... 3-24
“TIMER” indicator ............................................... 2-24
Tire pressure

Low tire pressure warning light ................ 2-15

Tires

Flat tire ............................................................... 6-3
Low tire pressure
warning system ........................... 5-5, 6-3, 8-26
Spare tire ......................................................... 8-35
Tire and Loading
information label ............................. 8-28, 10-10
Tire chains ........................................................ 8-32
Tire dressing ...................................................... 7-4
Tire pressure ................................................... 8-26
Tire Pressure Monitoring
System (TPMS) ........................... 5-5, 6-3, 8-26
Tire replacement indicator .......................... 2-27
Tire rotation .................................................... 8-33
Types of tires .................................................. 8-32

Uniform tire quality grading .................... 10-16
Wheel/tire size ............................................... 10-7
Wheels and tires ............................................ 8-26

Towing

Flat towing ................................................... 10-16
Tow truck towing .......................................... 6-13
Towing a trailer ........................................... 10-16

TPMS

Tire Pressure
Monitoring System .................... 5-5, 6-3, 8-26

Trailer towing ..................................................... 10-16
Transceiver

HomeLink

®

Universal Transceiver ............ 2-62

Transmission

Automatic Transmission Fluid (ATF) ....... 8-11
Driving with automatic transmission ....... 5-14
Transmission shift lever lock release ....... 5-17

Transmitter (See remote keyless
entry system) ........................................................ 3-14
Traveling or registering your vehicle in
another country ................................................... 10-8
Trip computer ....................................................... 2-28
Trip odometer ....................................................... 2-30
Trunk

Interior trunk lid release .............................. 3-21
Light .................................................................. 2-62
Trunk hooks .................................................... 2-53
Trunk lid ........................................................... 3-18
Trunk lid release switch ............................... 3-18
Trunk open request switch ......................... 3-19
Trunk release power cancel switch ......... 3-20

Turn signal switch ............................................... 2-42

U

Underbody cleaning ............................................... 7-3
Uniform tire quality grading ........................... 10-16

V

Vanity mirror ......................................................... 3-27
Vanity mirror lights ............................................. 2-62
Vehicle

Dimensions ..................................................... 10-8
Identification number (VIN) ....................... 10-8
Loading information .................................. 10-12
Security system .............................................. 2-32
Vehicle Dynamic Control (VDC)
off switch ......................................................... 2-47
Vehicle Dynamic Control
(VDC) system ................................................ 5-122
Vehicle dynamic control (VDC)
warning light ................................................... 2-17

Vehicle information display .............................. 2-21
Vehicle recovery ................................................... 6-15
Ventilators ............................................................. 4-32
VQ35HR engine ..................................................... 8-3

W

Warning

Hazard warning flasher switch.................... 6-2
Lights ................................................................ 2-11

Predictive Forward Collision Warning
(PFCW) system ........................................... 5-108
Tire Pressure Monitoring
System (TPMS) ........................... 5-5, 6-3, 8-26
Vehicle information display ........................ 2-21
Warning/indicator lights and
audible reminders .......................................... 2-10

Warning labels

Air bag warning labels ................................. 1-50

Warning light

Air bag warning light ......................... 1-51, 2-17
Anti-lock braking system (ABS)
warning light ................................................... 2-11
Brake system warning light (yellow) ........ 2-12
Brake warning light (red) ............................. 2-12
Forward Emergency Braking (FEB)
system warning light .................................... 2-14
Lane Departure Warning (LDW)
indicator light .................................................. 2-15
Low tire pressure warning light ................ 2-15
Seat belt warning light and chime ............ 2-17

Warning lights ....................................................... 2-11
Warranty

Emission control system warranty ......... 10-17

Washer switch

Wiper and washer switch ........................... 2-35

Washing .................................................................... 7-2
Waxing ....................................................................... 7-2
Welcome light ....................................................... 2-59
Welcome light and farewell light function .... 3-10
Wheel/tire size ..................................................... 10-7

Wheels and tires .................................................. 8-26

Care of wheels .................................................. 7-3
Cleaning aluminum alloy wheels .................. 7-3

Window washer fluid ......................................... 8-12
Window(s)

Cleaning............................................................... 7-3
Power windows ............................................. 2-54

Wiper

Rain-sensing auto wiper system ............... 2-36
Wiper and washer switch ........................... 2-35
Wiper blades ................................................... 8-17

Wiper and washer switch ................................. 2-35

11-9

FUEL INFORMATION:

Use unleaded premium gasoline with an
octane rating of at least 91 AKI (Anti-Knock
Index) number (Research octane number 96).
If unleaded premium gasoline is not avail-
able, unleaded regular gasoline with an
octane rating of at least 87 AKI number
(Research octane number 91) may be tem-
porarily used, but only under the following
precautions:
. Have the fuel tank filled only partially

with unleaded regular gasoline, and fill
up with unleaded premium gasoline as
soon as possible.

. Avoid full throttle driving and abrupt

acceleration.

Use unleaded premium gasoline for max-
imum vehicle performance.

CAUTION

. Using a fuel other than that specified

could adversely affect the emission
control systems, and may also affect
warranty coverage.

. Under no circumstances should a

leaded gasoline be used, since this
will damage the three way catalyst.

. Do not use a fuel containing more

than 15% ethanol in your vehicle.
Your vehicle is not designed to run on
a fuel containing more than 15%
ethanol. Using a fuel containing more
than 15% ethanol in a vehicle not
specifically designed for a fuel con-
taining more than 15% ethanol can
adversely affect the emission control
devices and systems of the vehicle.
Damage caused by such fuel is not
covered by the INFINITI new vehicle
limited warranty.

. Do not use fuel that contains the

octane booster methylcyclopentadie-
nyl manganese tricarbonyl (MMT).
Using fuel containing MMT may
adversely affect vehicle performance
and vehicle emissions. Not all fuel
dispensers are labeled to indicate
MMT content, so you may have to
consult your gasoline retailer for
more details. Note that Federal and
California laws prohibit the use of
MMT in reformulated gasoline.

. U.S. government regulations require

ethanol dispensing pumps to be iden-
tified by a small, square, orange and
black label with the common abbre-
viation or the appropriate percen-

tage for that region.

For additional information, see “Capacities
and recommended fluids/lubricants” (P.10-
2).

ENGINE OIL RECOMMENDA-
TION:

. Genuine “Nissan Motor Oil Ester 5W-30

SN”

See “Capacities and recommended fluids/
lubricants” (P.10-2) for engine oil and oil
filter recommendation.

COLD TIRE PRESSURES:

The label is typically located on the driver
side center pillar or on the driver’s door. For
additional information, see “Wheels and
tires” (P.8-26).

NEW VEHICLE BREAK-IN PRO-
CEDURES RECOMMENDATION:

During the first 1,200 miles (2,000 km) of
vehicle use, follow the recommendations
outlined in the “Break-in schedule” (P.5-
116). Follow these recommendations for
the future reliability and economy of your
new vehicle.

GAS STATION INFORMATION

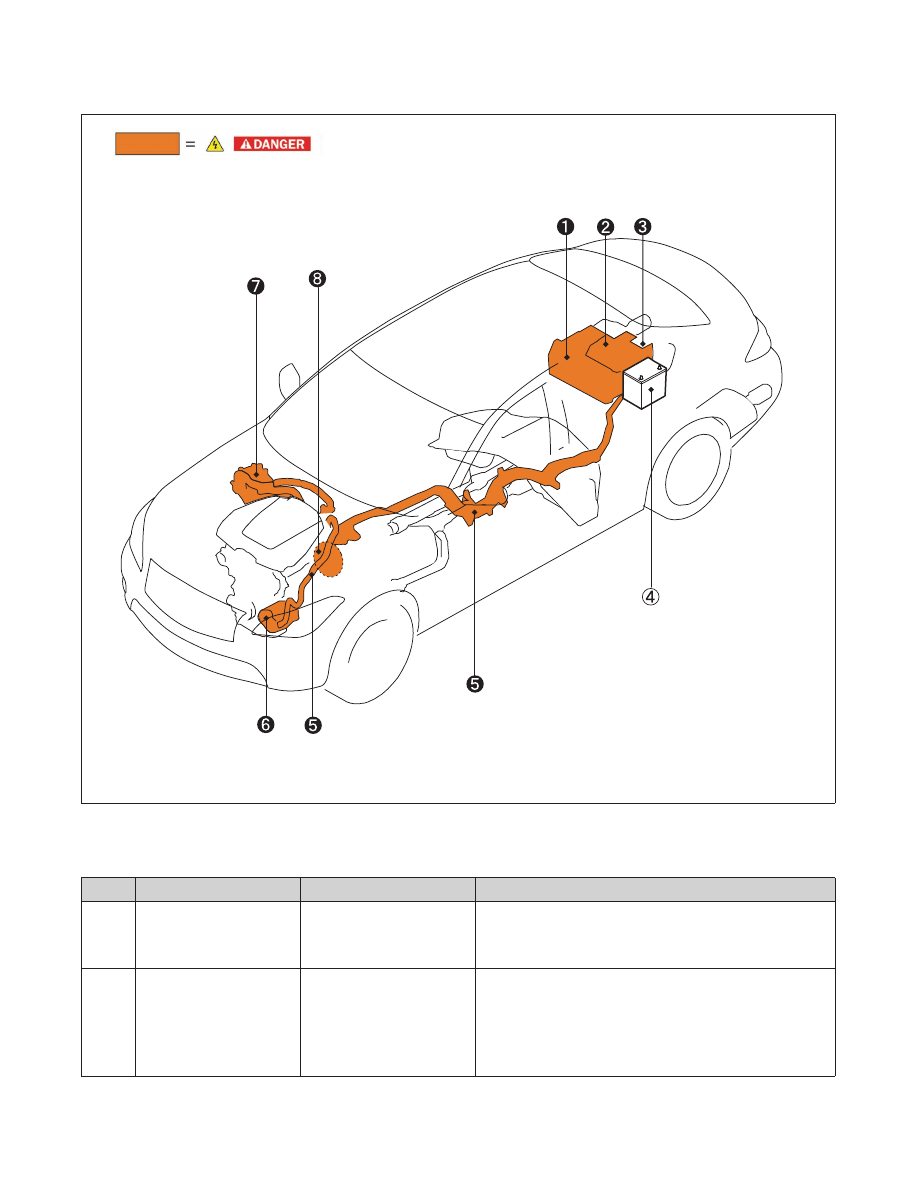

2-2 High Voltage-Related and 12-Volt-Related Component Locations and
Descriptions

NOTE:

Components with white number in black background are high voltage components.

No.

Component

Location

Description

➊

High Voltage
Battery

Trunk area (behind
rear seat back)

The high voltage battery stores and outputs
DC power (Maximum voltage 400V) needed to
propel the vehicle.

➋

DC/DC Converter

Trunk area (mounted
to top of high volt-
age battery)

The DC/DC converter reduces the voltage of
the high voltage battery to provide power to
the 12-volt battery in order to operate the vehi-
cle’s electric components (headlights, audio
system, etc.).

AAYIA0338ZZ

FRG–11

No.

Component

Location

Description

➌

Service Plug

Trunk area (below
parcel shelf; behind
access door in trim
panel)

This is used to disable the high voltage system.

➃

12-volt Battery

Trunk area (below
parcel shelf; behind
trim panel left of
high voltage battery)

A lead-acid battery that supplies power to the
low voltage devices.

➎

High Voltage
Harnesses

Trunk area (on high
voltage battery),
under floor pan,
engine compartment

Orange-colored power cables carry high DC
voltage between each of the high voltage com-
ponents.

➏

Electric Air Condi-
tioner Compressor

Engine compart-
ment (front driver
side)

Air conditioner compressor

➐

Traction Motor
Inverter

Engine compart-
ment (right rear
side)

Converts the DC power stored in the high volt-
age battery to three-phase AC power and con-
trols motor torque (revolution) by regulating the
motor current. The inverter has a built in high
voltage capacitor.

➑

Traction Motor

Built-into the trans-
mission

Converts three-phase alternating current (AC)
power to drive power (torque) which propels
the vehicle.

2-3 High Voltage Battery Pack Specifications

High Voltage Battery Specifications

High voltage battery voltage

346V (400V max.)

Number of high voltage battery modules in the pack

12

High voltage battery module voltage

28.8V each

High voltage battery dimensions

33.35 x 17.83 x 15.43 in. (847 x 453 x 392 mm)

High voltage battery weight

121.28 lbs (55 kg)

FRG–12

2-4 High Voltage Safety Measures

Circuit insulation

The high voltage positive (+) and negative (-) circuits are insulated
from the metal chassis.

Reducing the risk of electrocution The high voltage components and harnesses have insulated cases or

orange-colored coverings which provide insulation and easy
identification.
The high voltage battery case is electrically connected to the vehicle
ground. This connection helps protect the vehicle occupants and
emergency responders from high voltage electrical shock.

Identification

The high voltage components are labeled “WARNING” similar to the
label shown below. All high voltage harnesses are coated in orange.

2-4.1 Warning Labels

To avoid serious injury, keep clear of engine parts at all times. Engine may start at any time if

the start switch and the READY lamps on the instrument panel are "ON". Make sure both

lamps are "OFF" before working in the engine compartment. See Owners Manual.

¾¯¸æ

/WARNING/AVERTISSEMENT

ÖØ ´ó

ÏûµÆ

Pour éviter des blessures graves, assurez-vous que les témoins START SWITCH et READY
dans le tableau de bord sont éteints (OFF) avant d' entreprendre tout travail a l' intérieur du
compartiment moteur. Le moteur peut démarrer a tout moment si le contacteur d' allumage
est a la position ON et que les témoins READY du tableau de bord sont allumés. Assurez-vous
que les deux témonins sont éteints avant de travailler dans le compartiment moteur.
Reportez-vous au manuel du conducteur.

ÉË º¦

¶¯

³ö

Ïê

ÀÀ

¸º

×÷ Òµ Ê±

È· ÈÏ

×Ô ¶¯ µÄ

ʼ ¶¯

READY

A

AAYIA0410ZZ

AAYIA0010ZZ

FRG–13

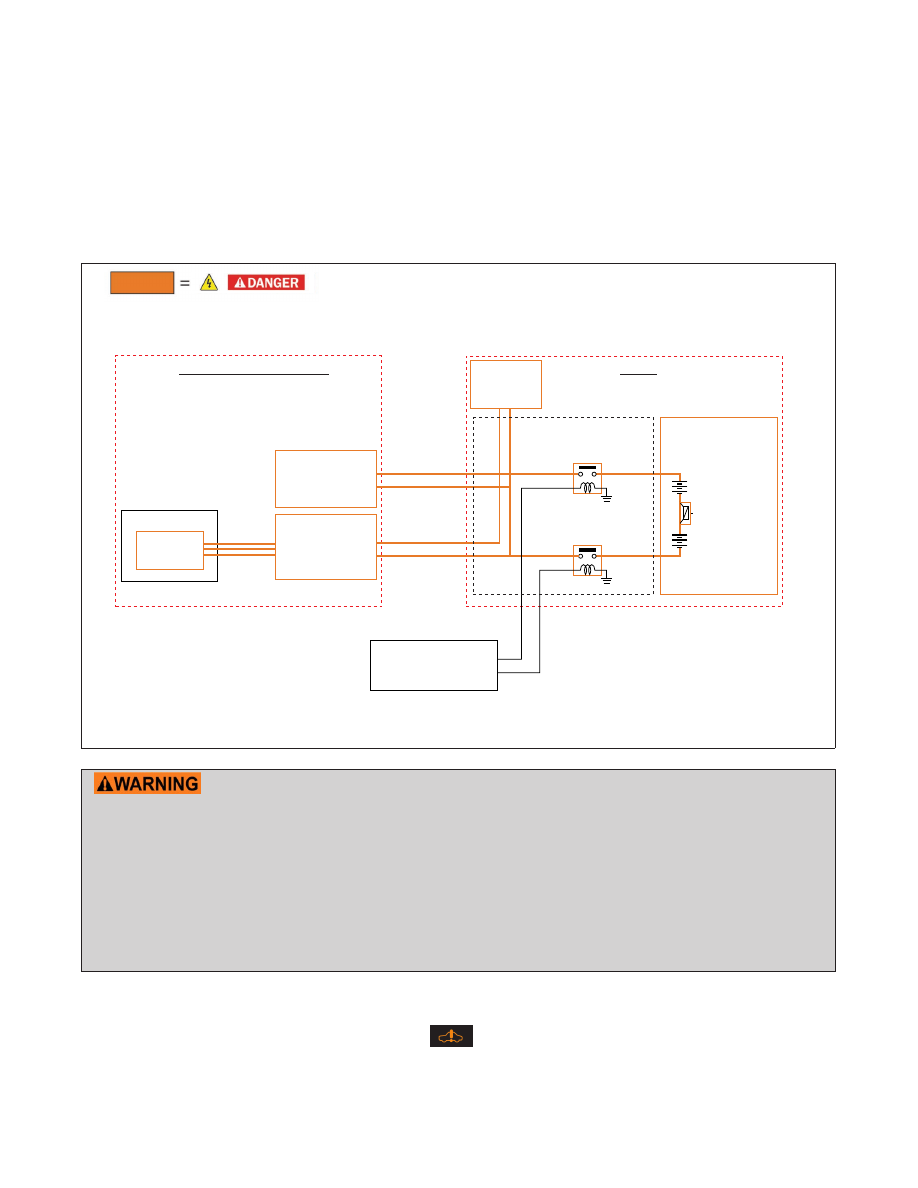

2-5 High Voltage Safety System

The high voltage safety system is intended to help keep vehicle occupants and emergency responders safe
from high voltage electricity.

• A high voltage fuse provides short circuit protection inside the high voltage battery.
• The high voltage safety system is insulated from the metal chassis.
• Positive and negative high voltage power cables are connected to the high voltage battery and are

controlled by normally open system main relays (SMR1 and SMR2). When the vehicle is shut off,
the relays stop electrical flow from leaving the high voltage battery. However, it can take
approximately ten (10) minutes for the high voltage capacitor to fully discharge.

• The high voltage system and high voltage capacitor may remain powered for up to

approximately 10 minutes after the vehicle is shut off. Personal Protective Equipment
(PPE) must always be worn when touching or working on high voltage components
to avoid risk of electrical shock and severe personal injury or death.

• The high voltage battery retains high voltage at all times. PPE must always be worn when

touching or working on high voltage components to avoid risk of electrical shock and
severe personal injury or death.

• A ground fault monitor continuously monitors for high voltage leakage to the metal chassis while the

vehicle is running. If a malfunction is detected, the HPCM (hybrid powertrain control module) will
illuminate the hybrid system warning lamp

in the instrument cluster.

• The high voltage battery relays (SMR1 and SMR2) will automatically open to stop the electrical flow

in a front, side or certain rear collisions that are sufficient enough to activate the supplemental
restraint system (SRS).

Trunk

Junction Box

High Voltage Battery

System main relay 1

Service Plug

(With Fuse)

System main relay 2

Transmission

Traction

Motor

Traction Motor

Inverter

(With built in high

voltage capacitor)

Electric

Compressor

DC/DC

Converter

Engine Compartment

HPCM

(Hybrid Powertrain

Control Module)

AAYIA0124GB

FRG–14

2-6 High Voltage Circuit Shut-Off System

This vehicle is equipped with a system to shut off the current from the high voltage battery by the following
methods:

Service plug

Positioned in the center area of the high voltage battery, this plug shuts off
the output of high voltage when manually removed.

System main relays
(located in the high voltage
battery)

Controlled by the ignition switch, these relays are powered by the 12-volt
system and shut off high voltage from the high voltage battery.

Emergency shut-off
system

In the case of a collision (air bag deployment, etc.) or certain system malfunc-
tions this system is designed to shut off the high voltage from the high volt-
age battery.

2-7 Preventing Electrical Shock

1. If it is necessary to touch any of the high voltage harnesses or components, always wear

appropriate Personal Protective Equipment (PPE) [refer to

3-1 Preparation Items (FRG–17)

].

Shut off the high voltage system by referring to

3-3.1 High Voltage System Shut-Down

Procedure (FRG–19)

.

2. To avoid the risk of electrocution, NEVER touch the inside of the high voltage battery with bare

hands after shutting off the high voltage system. The high voltage battery maintains charge even
though the high voltage system is shut down. PPE must always be worn when touching or
working on high voltage components.

3. Cover damaged high voltage components with insulated tape.

2-8 Emergency Medical Equipment

The high voltage system should not interfere with emergency medical equipment which must be used in or
near the vehicle at an accident scene.

FRG–15

3. Emergency Response Steps

DANGER

• Failure to properly shut down the high voltage electrical system before the Emergency

Response Procedures are performed will result in serious injury or death from
electrical shock. To prevent serious injury or death, NEVER touch high voltage
harnesses or components with out always wearing appropriate Personal Protective
Equipment (PPE). PPE must always be worn when touching or working on high
voltage components

• If it is necessary to touch any of the high voltage harnesses or components you must

always wear appropriate PPE to avoid electrical shock. PPE must always be worn
when touching or working on high voltage components. Shut down the high voltage
system by following the steps outlined in

3-3.1 High Voltage System Shut-Down

Procedure (FRG–19)

Wait approximately ten (10) minutes for complete discharge of

the high voltage capacitor after the high voltage system has been shut down.

•

NEVER assume the Q70 HYBRID is shut OFF simply because it is quiet.

•

If the READY

indicator is ON the high voltage system is active.

•

If possible, be sure to check the READY

indicator on the instrument cluster and

verify that the READY

indicator is OFF and the high voltage system is stopped.

FRG–16

3-1 Preparation Items

Preparation Items

Specification

Purpose

PPE (personal protective equipment):

Up to 1,000V

For protection from high
voltage electrical shock.

Insulated gloves

Insulated shoes

–

Safety shield

–

To protect eyes when around
high voltage components and
wiring.

Safety Glasses

Leather gloves

Must be able to fasten tight
around the wrist (worn over
insulated gloves).

To protect insulated gloves.

Wrenches

Size:10mm

To remove the 12-volt battery
terminal bolt.

Solvent resistant protection gloves
Solvent resistant protection shoes

–

To utilize in the event of a high
voltage battery electrolytic
solution leak.

Absorbent pad

The same pad used for
internal combustion engine
fluids can be used.

To absorb any high voltage
battery electrolytic solution
leakage.

Standard fire fighting equipment

Standard fire fighting
equipment.
Depending on type of fire
(vehicle or battery) use
standard fire fighting
equipment (water or
extinguisher).

To extinguish a fire.

Insulated tape

Insulating

To cover any damaged
harnesses to protect from and
prevent electrical shock. Tape
should cover all bare or
damaged wire.

3-1.1 Personal Protective Equipment (PPE) Protective Wear Control

Perform an inspection of the Personal Protective Equipment (PPE) items before beginning work. Do not use
any damaged PPE items.

FRG–17

3-1.2 Daily Inspection

This inspection is performed before and after use. The responder who will be using the items should
perform the inspection and check for deterioration and damage.

• Insulated rubber gloves should be inspected for scratches, holes and tears. (Visual check and air

leakage test)

• Insulated safety boots should be inspected for holes, damage, nails, metal pieces, wear or other

problems on the soles. (Visual check)

• Insulated rubber sheet should be inspected for tears. (Visual check)

3-1.3 Insulated Tools

When performing work at locations where high voltage is applied (such as terminals), use insulated tools
meeting 1,000V/300A specifications.

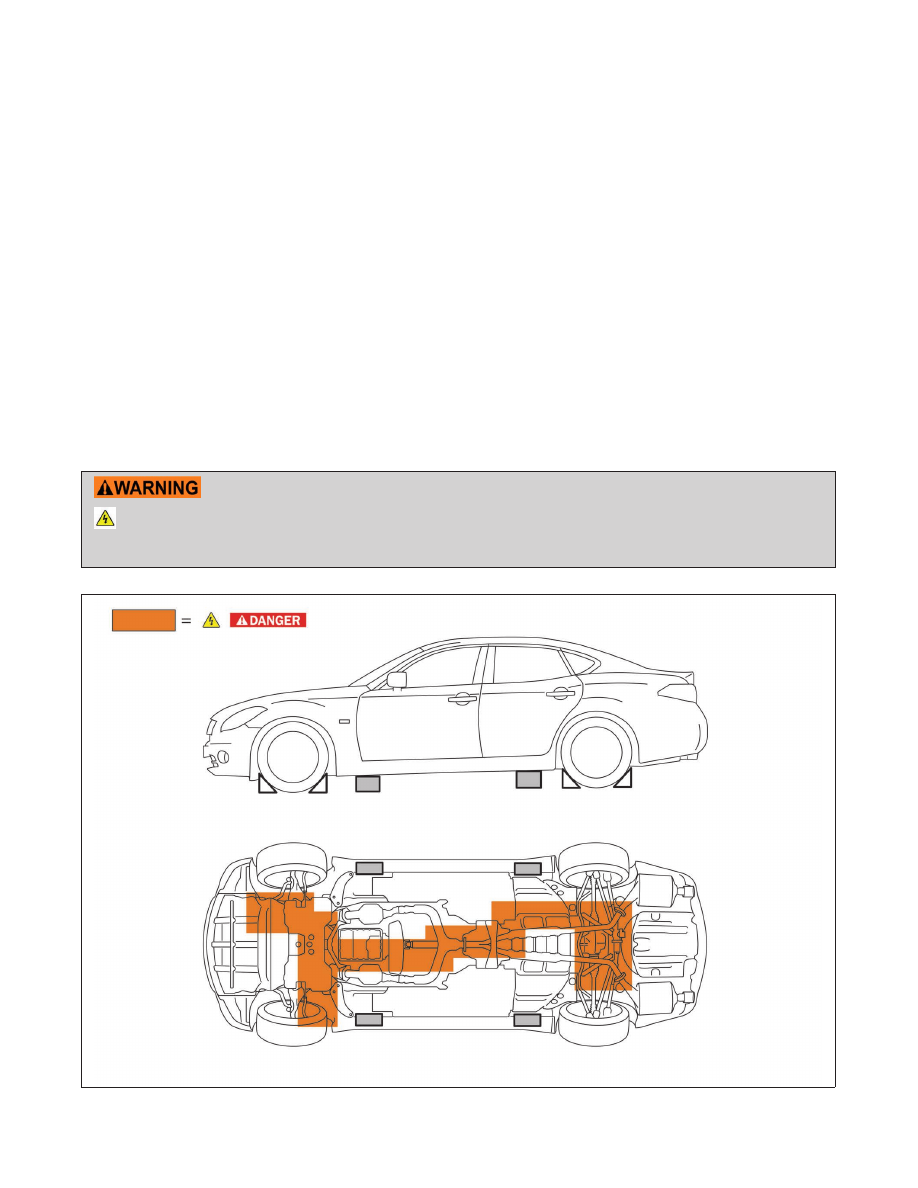

3-2 Vehicle Immobilization and Stabilization

Apply the parking brake and stabilize the vehicle with a wheel chock(s) or deflate the tires. Put support
material such as wooden blocks or utilize the Lift Airbag Equipment for rescue.

To avoid electrical shock, do not put the Lift Airbag Equipment for rescue and wheel

chock(s) under the high-voltage components and harnesses.

AAYIA0016ZZ
