WARNING

. Do not place any objects near the

seatback of the front seats. Also, do
not place any objects (an umbrella,
bag, etc.) between the front door
finisher and the front seat. Such
objects may become dangerous pro-
jectiles and cause injury if side air bag
inflates.

. Right after inflation, several side air

bags and curtain air bag system
components will be hot. Do not touch
them; you may severely burn your-
self.

. No unauthorized changes should be

made to any components or wiring of
side air bag and curtain air bags. This
is to prevent damage to or accidental
inflation of the side air bag and
curtain air bag systems.

. Do not make unauthorized changes

to your vehicle’s electrical system,
suspension system or side panel. This
could affect proper operation of the
side air bag and curtain air bag
systems.

. Tampering with the air bag system

may result in serious personal injury.
For example, do not change the front

seats by placing material near the
seatback or by installing additional
trim material, such as seat covers,
around the side air bags.

. It is recommended you visit an

INFINITI retailer for work on and
around the front air bag. It is also
recommended you visit an INFINITI
retailer for installation of electrical
equipment. Installation of electrical
equipment should also be done by an
INFINITI retailer. The Supplemental
Restraint System (SRS) wiring har-
nesses* should not be modified or
disconnected. Unauthorized electrical
test equipment and probing devices
should not be used on the side-
impact air bag system.

*

The SRS wiring harness connectors are
yellow and orange for easy identifica-
tion.

When selling your vehicle, we request that
you inform the buyer about the side air bag
and curtain air bag systems and guide the
buyer to the appropriate sections in this
Owner’s Manual.

SEAT BELTS WITH PRETEN-
SIONERS (front seats)

WARNING

. The pretensioners cannot be reused

after activation. They must be re-
placed together with the retractor
and buckle as a unit.

. If the vehicle becomes involved in a

collision but a pretensioner is not
activated, be sure to have the pre-
tensioner system checked and, if
necessary, replaced. It is recom-
mended you visit an INFINITI retailer
for this service.

. No unauthorized changes should be

made to any components or wiring of
the pretensioners. This is to prevent
damage to or accidental activation of
the pretensioner system. Tampering
with the pretensioner system may
result in serious personal injury.

. It is recommended you visit an

INFINITI retailer for work on and
around the front air bag, It is also
recommended you visit an INFINITI
retailer for installation of electrical
equipment. Unauthorized electrical
test equipment and probing devices

Safety — Seats, seat belts and supplemental restraint system

1-49

1-50

Safety — Seats, seat belts and supplemental restraint system

should not be used on the preten-
sioner system.

. If you need to dispose of the preten-

sioner or scrap the vehicle, it is
recommended you visit an INFINITI
retailer for this service. Correct pre-
tensioner disposal procedures are set
forth in the appropriate INFINITI
Service Manual. Incorrect disposal
procedures could cause personal in-
jury.

The pretensioner system may activate with
the supplemental air bag system in certain
types of collisions. Working with the seat
belt retractor, it helps tighten the seat belt
when the vehicle becomes involved in certain
types of collisions, helping to restrain front
seat occupants.
The pretensioner is encased with the seat
belt retractor. These seat belts are used the
same way as conventional seat belts.
When a pretensioner seat belt activates,
smoke is released and a loud noise may be
heard. The smoke is not harmful, and it does
not indicate a fire. Care should be taken not
to inhale it as it may cause irritation and
choking. Those with a history of a breathing
condition should get fresh air promptly.
After pretensioner activation, load limiters
allow the seat belt to release webbing (if

necessary) to reduce forces against the
chest.
The supplemental air bag warning light
is used to indicate malfunctions in the
pretensioner system. See “Supplemental air
bag warning light” (P.1-51). If the operation
of the supplemental air bag warning light
illuminates, have the system checked. It is
recommended you visit an INFINITI retailer
for this service.
When selling your vehicle, we request that
you inform the buyer about the seat belt
pretensioners and guide the buyer to the
appropriate sections in this Owner’s Manual.

SSS1016

SUPPLEMENTAL AIR BAG
WARNING LABELS

Warning labels about the supplemental
front-impact air bag systems are placed in
the vehicle as shown in the illustration.

SRS air bag

The warning labels

are located on the

surface of the sun visors.

WARNING

Do not use a rear-facing child restraint
on a seat protected by an air bag in front
of it. If the air bag deploys, it may cause

serious injury or death.

SPA1097

SUPPLEMENTAL AIR BAG
WARNING LIGHT

The supplemental air bag warning light,
displaying

in the instrument panel,

monitors the circuits for the air bag systems,
pretensioners and all related wiring.
When the ignition switch is in the ON
position, the supplemental air bag warning
light illuminates for about 7 seconds and
then turns off. This means the SRS air bag
systems are operational.
If any of the following conditions occur, the
air bags and/or pretensioner systems need
servicing:

. The supplemental air bag warning light

remains on after approximately 7 sec-
onds.

. The supplemental air bag warning light

flashes intermittently.

. The supplemental air bag warning light

does not come on at all.

Under these conditions, the air bags and/or
pretensioner systems may not operate prop-
erly. They must be checked and repaired. It is
recommended you visit an INFINITI retailer
for this service.

WARNING

If the supplemental air bag warning light
is on, it could mean that the air bags
and/or pretensioner systems will not
operate in an accident. To help avoid
injury to yourself or others, have your
vehicle checked. It is recommended you
visit an INFINITI retailer for this service
as soon as possible.

Safety — Seats, seat belts and supplemental restraint system

1-51

1-52

Safety — Seats, seat belts and supplemental restraint system

REPAIR AND REPLACEMENT
PROCEDURE

The front air bags, side air bags, curtain air
bags and pretensioners are designed to
activate on a one-time-only basis. As a
reminder, unless it is damaged, the supple-
mental air bag warning light will remain
illuminated after inflation has occurred.
These systems should be repaired and/or
replaced as soon as possible. It is recom-
mended you visit an INFINITI retailer for this
service.
When maintenance work is required on the
vehicle, the front air bags, side air bags,
curtain air bags, pretensioners and related
parts should be pointed out to the person
conducting the maintenance. The ignition
switch should always be in the LOCK
position when working under the hood or
inside the vehicle.

WARNING

. Once a front air bag, side air bag, or

curtain air bag has inflated, the air
bag module will not function again
and must be replaced. Additionally,
the activated pretensioner must also
be replaced. The air bag module and
pretensioner should be replaced. It is

recommended you visit an INFINITI
retailer for this service. However the
air bag module and pretensioner
system cannot be repaired.

. The front air bag, side air bag, curtain

air bag and the pretensioner system
should be inspected. It is recom-
mended you visit an INFINITI retailer
for this service. If there is any damage
to the front end or side portion of the
vehicle.

. If you need to dispose of the supple-

mental air bag or pretensioner or
scrap the vehicle, it is recommended
you visit an INFINITI retailer for this
service. Correct supplemental air bag
and seat belt pretensioner system
disposal procedures are set forth in
the appropriate INFINITI Service
Manual. Incorrect disposal proce-
dures could cause personal injury.

MEMO

Safety — Seats, seat belts and supplemental restraint system

1-53

1-54

Safety — Seats, seat belts and supplemental restraint system

MEMO

2 Instruments and controls

Cockpit.................................................................................. 2-3
Instrument panel................................................................ 2-5
Meters and gauges............................................................ 2-6

Speedometer and odometer....................................... 2-7
Tachometer.................................................................... 2-8
Assist charge gauge..................................................... 2-8
Fuel gauge...................................................................... 2-8

Warning lights, indicator lights and
audible reminders............................................................. 2-10

Checking lights............................................................ 2-11
Warning lights............................................................. 2-11
Indicator lights............................................................. 2-18
Audible reminders....................................................... 2-20

Vehicle information display........................................... 2-21

Operational indicators............................................... 2-23
Maintenance indicators............................................ 2-27
Trip computer.............................................................. 2-28

Security systems............................................................... 2-32

Vehicle Security System ........................................... 2-32
INFINITI Vehicle Immobilizer System................... 2-34

Wiper and washer switch.............................................. 2-35

Rain-sensing auto wiper system............................ 2-36

Rear window and outside mirror
defroster switch............................................................... 2-37

Headlight and turn signal switch................................ 2-38

Headlight switch....................................................... 2-38
Turn signal switch.................................................... 2-42
Fog light switch........................................................ 2-43

Heated steering wheel (if so equipped).................... 2-43
Horn ................................................................................... 2-44
Heated seats (if so equipped)..................................... 2-44
Climate controlled seats (if so equipped)................. 2-45
Warning systems switch (if so equipped)................. 2-46
Vehicle Dynamic Control (VDC) OFF switch .......... 2-47
Clock .................................................................................. 2-48

Adjusting the time................................................... 2-48

Power outlet.................................................................... 2-48
Ashtrays............................................................................. 2-49

Rear.............................................................................. 2-49

Storage............................................................................... 2-49

Cup holders................................................................ 2-49
Sunglasses holder ................................................... 2-50
Glove box.................................................................... 2-51
Console box................................................................ 2-51
Card holder................................................................. 2-52
Storage box................................................................ 2-52
Rear pocket................................................................ 2-53
Coat hooks................................................................. 2-53

Trunk hooks.................................................................. 2-53

Windows............................................................................. 2-54

Power windows.......................................................... 2-54

Moonroof........................................................................... 2-56

Power moonroof ........................................................ 2-57

Rear sunshade (if so equipped).................................... 2-58
Welcome light................................................................... 2-59

Battery saver system................................................. 2-59

Interior lights.................................................................... 2-60

Map lights.................................................................... 2-60
Personal lights............................................................ 2-60
Interior light control switch..................................... 2-61

Vanity mirror lights......................................................... 2-62
Trunk light......................................................................... 2-62
HomeLink

®

Universal Transceiver.............................. 2-62

Programming HomeLink

®

...................................... 2-63

Programming HomeLink

®

for Canadian

customers and gate openers................................. 2-64
Operating the HomeLink

®

Universal Transceiver.............................................. 2-65
Programming troubleshooting.............................. 2-65
Clearing the programmed information............... 2-65
Reprogramming a single HomeLink

®

button..... 2-65

If your vehicle is stolen........................................... 2-66

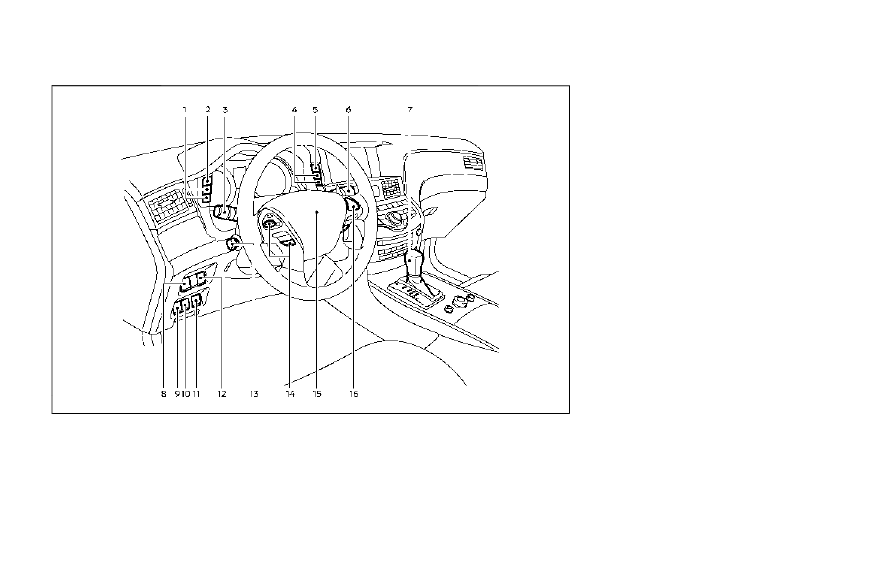

JVC1098X

1.

Instrument brightness control switch
(P.2-42)

2.

Adaptive Front lighting System (AFS)
switch (if so equipped) (P.2-40)

3.

Headlight, fog light and turn signal
switch (P.2-38)

4.

Trip computer switch (P.2-28)

5.

TRIP/RESET switch for twin trip od-
ometer (P.2-7)

6.

Windshield wiper and washer switch
(P.2-35)

7.

Shift lever (P.5-15)

8.

Vehicle Dynamic Control (VDC) OFF
switch (P.5-122)

9.

Rear sunshade switch (if so equipped)
(P.2-58)

10. Steering heater switch (if so equipped)

(P.2-43)

11. Trunk lid release switch (P.3-18)
12. W a r n i n g s y s t e m s s w i t c h ( i f s o

equipped) (P.5-21, P.5-31)

13. Electric tilting/telescopic steering

wheel lever (P.3-24)

14. Steering-wheel-mounted controls (left

side)
— Audio control steering switch*
— Voice recognition switch*
— Bluetooth

®

Hands-Free Phone Sys-

tem switch*

15. Steering wheel

— Horn (P.2-44)
— Driver supplemental air bag (P.1-37)
— Heated steering wheel (if so
equipped) (P.2-43)

Instruments and controls

2-3

COCKPIT

2-4

Instruments and controls

16. Steering-wheel-mounted controls

(right side)
— Cruise control switches (P.5-64)
— Intelligent Cruise Control (ICC)
switches (if so equipped) (P.5-66)
— Dynamic driver assistance switch (if
so equipped) (P.5-21, P.5-40, P.5-88)

*:

Refer to the Infiniti InTouch Owner’s
Manual.

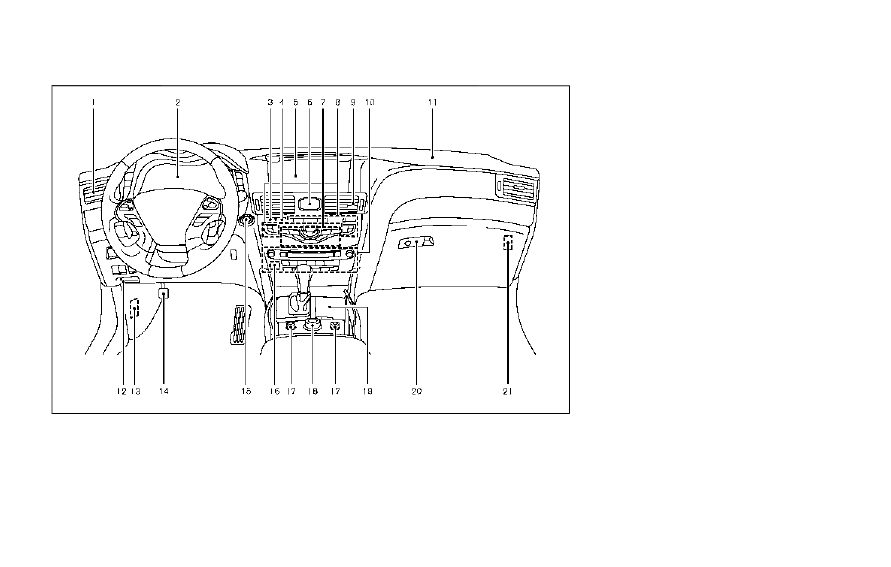

JVO0132X

1.

Side ventilator (P.4-32)

2.

Meters and gauges (P.2-6)

3.

Hazard warning flasher switch (P.6-2)

4.

Rear window and outside mirror
defroster switch (P.2-37)

5.

Center display*

— Navigation system* (if so equipped)
— Around View

®

Monitor (if so

equipped) (P.4-10)
— RearView Monitor (if so equipped)
(P.4-3)

6.

Clock (P.2-48)

7.

Center multi-function control panel*

8.

Automatic climate control system
(P.4-32)

9.

Center ventilator (P.4-32)

10. Audio system*
11. Front passenger supplemental air bag

(P.1-37)

12. Hood release handle (P.3-17)
13. Fuse box cover (P.8-19)
14. Parking brake

— Parking (P.5-18)

15. Push-button ignition switch (P.5-9)
16. Front passenger air bag status light

(P.1-45)

17. Climate controlled seat switch (if so

equipped) (P.2-45)/Seat heater switch
(if so equipped) (P.2-44)

18. INFINITI Drive Mode Selector (P.5-19)
19. Storage box (P.2-52)

— Power outlet (P.2-48)

20. Glove box lid release handle (P.2-51)
21. Trunk release power cancel switch

(P.3-20)

*:

Refer to the Infiniti InTouch Owner’s
Manual.

Instruments and controls

2-5

INSTRUMENT PANEL

2-6

Instruments and controls

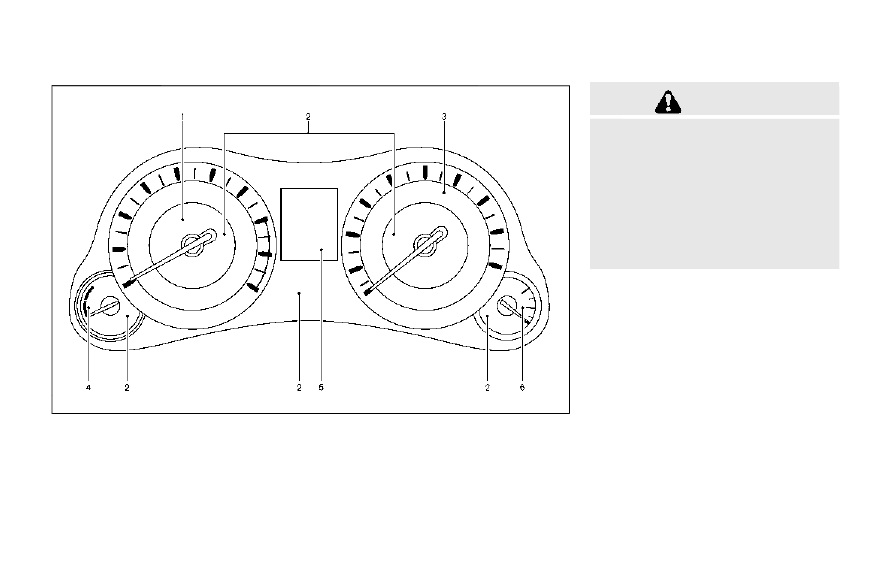

JVI0200X

1.

Tachometer (P.2-8)

2.

Warning and indicator lights (P.2-10)

3.

Speedometer (P.2-7)

4.

Assist charge gauge (P.2-8)

5.

Vehicle information display/Od-
ometer/twin trip odometer (P.2-21)

6.

Fuel gauge (P.2-8)

*: The needle indicators in the speedometer,
tachometer, assist charge gauge and fuel
gauge may move slightly after the ignition
switch is pushed to the LOCK position. This
is not a malfunction.

CAUTION

. For cleaning, use a soft cloth, dam-

pened with water. Never use a rough
cloth, alcohol, benzine, thinner or any
kind of solvent or paper towel with a
chemical cleaning agent. They will
scratch or cause discoloration to the
lens.

. Do not spray any liquid such as water

on the meter lens. Spraying liquid
may cause the system to malfunction.

METERS AND GAUGES

SIC4318

Speedometer

SPEEDOMETER AND OD-
OMETER

Speedometer

The speedometer indicates vehicle speed in
miles per hour (MPH) and kilometers per
hour (km/h).

JVI1126X

Odometer/twin trip odometer

Odometer/twin trip odometer

The odometer

and twin trip odometer

are displayed on the vehicle information
display when the ignition switch is in the
ON position.
The odometer records the total distance the
vehicle has been driven.
The twin trip odometer records the distance
of individual trips.

Changing the display:
Pushing the TRIP RESET switch

on the

right of the combination meter panel
changes the display as follows:
TRIP A

? TRIP B ? TRIP A

Resetting the trip odometer:
Pushing the TRIP RESET switch

for more

than 1 second resets the trip odometer to
zero.
Average fuel economy and distance to
empty information is also available. (See
“Vehicle information display” (P.2-21).)

Instruments and controls

2-7

2-8

Instruments and controls

JVI0196X

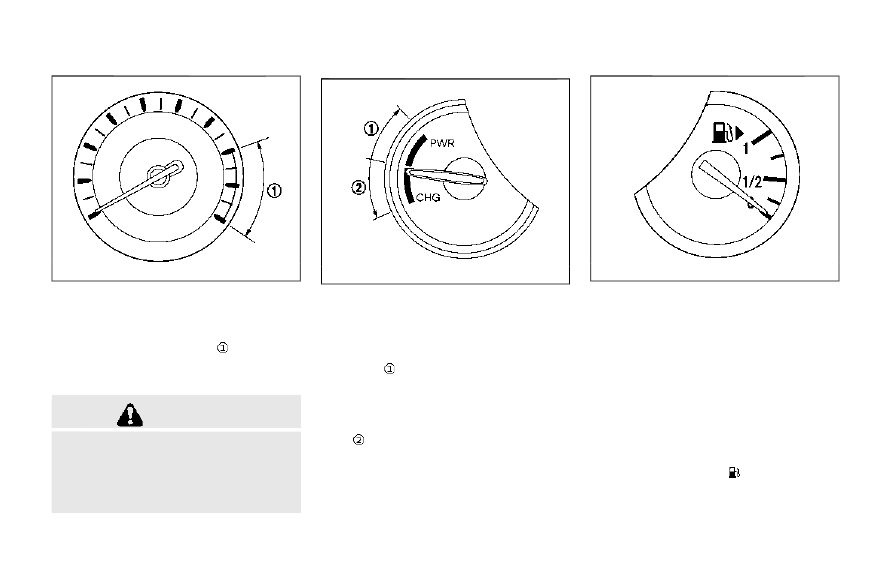

TACHOMETER

The tachometer indicates engine speed in
revolutions per minute (RPM). Do not rev
the engine into the red zone

.

The scale length and the red zone vary with
the engine model.

CAUTION

When engine speed approaches the red
zone, shift to a higher gear or reduce
engine speed. Operating the engine in
the red zone may cause serious engine
damage.

JVI0197X

ASSIST CHARGE GAUGE

The gauge indicates the condition of the
electric motor.
When the needle is between the center and
the PWR

side, this indicates that the

electric motor is powering the drive wheels
and the Lithium-ion (Li-ion) battery is dis-
charging.
When the needle is between the center and
CHG

side, this indicates that the electric

motor is generating power to recharge the
Li-ion battery.

JVI0846X

FUEL GAUGE

The gauge indicates the approximate fuel
level in the tank.
The gauge may move slightly during braking,
turning, acceleration, or going up or down
hills.
The gauge needle returns to “0” (Empty)
after the ignition switch is pushed to the
OFF position.
Refill the fuel tank before the gauge
registers “0” (Empty).
The low fuel warning

appears on the

vehicle information display when the fuel
level is getting low. Refuel as soon as it is
convenient, preferably before the gauge

reaches “0”. There will be a small reserve of
fuel in the tank when the fuel gauge needle
reaches “0”.
The

indicates that the fuel-filler door is

located on the right side of the vehicle.

CAUTION

. When the fuel gauge reads “0”, put a

minimum of 4 US gallons (15 liters) of
gasoline in the fuel tank. If there is
less than 4 US gallons (15 liters) in
the tunk, the hybrid system may not
start.

. If the vehicle runs out of fuel, the

malfunction indicator light (MIL) may
come on. Refuel as soon as possible.
After a few driving trips, the
light should turn off. If the light
remains on after a few driving trips,
have the vehicle inspected. It is
recommended you visit an INFINITI
retailer for this service.

— For additional information, see

“Malfunction Indicator Light
(MIL)” (P.2-19).

Instruments and controls

2-9

2-10

Instruments and controls

12-volt battery charge warning light

Lane Departure Warning (LDW) indicator
light (orange) (if so equipped)

High beam indicator light

Anti-lock Braking System (ABS) warning
light

Low tire pressure warning light

Lane Departure Prevention (LDP) ON
indicator light (green) (if so equipped)

Master warning light

Malfunction Indicator Light (MIL)

Automatic transmission check warning
light

Seat belt warning light and chime

READY to drive indicator light

Blind Spot Warning (BSW)/Blind Spot
Intervention (BSI) system warning light
(orange) (if so equipped)

Supplemental air bag warning light

Security indicator light

Brake system warning light (yellow)

Vehicle Dynamic Control (VDC) warning
light

Turn signal/hazard indicator lights

Brake warning light (red)

Adaptive Front lighting System (AFS) off
indicator light (if so equipped)

Vehicle Dynamic Control (VDC) off indi-
cator light

Approaching Vehicle Sound for Pedes-
trians (VSP) OFF indicator light

Direct Response Hybrid

®

System warning

light

Automatic transmission (AT) position in-
dicator light

Distance Control Assist (DCA) system
warning light (orange) (if so equipped)

Blind Spot Intervention (BSI) ON indicator
light (green) (if so equipped)

Engine oil pressure warning light

ECO drive indicator light

Forward Emergency Braking (FEB) sys-
tem warning light (if so equipped)

EV indicator light

High temperature warning light

Exterior light indicator

Hybrid EPS (Electrical Power Steering)
warning light

Front fog light indicator light

Intelligent Cruise Control (ICC) system
warning light (orange) (if so equipped)

Front passenger air bag status light

WARNING LIGHTS, INDICATOR
LIGHTS AND AUDIBLE REMINDERS
