Infiniti Q60 (2018 year). Manual - part 23

Wheels and tires............................................................... 8-32

Tire pressure ................................................................ 8-32
Tire labeling.................................................................. 8-36

Types of tires............................................................ 8-38
Tire chains.................................................................. 8-40
Changing wheels and tires..................................... 8-41

When performing any inspection or main-
tenance work on your vehicle, always take
care to prevent serious accidental injury to
yourself or damage to the vehicle. The
following are general precautions which
should be closely observed.

WARNING

. Park the vehicle on a level surface,

apply the parking brake securely and
block the wheels to prevent the
vehicle from moving. Move the shift
lever to P (Park).

. Be sure the ignition switch is in the

OFF or LOCK position when per-
forming any parts replacement or
repairs.

. Never connect or disconnect the

battery or any transistorized compo-
nent while the ignition switch is in the
ON position.

. Never leave the engine or automatic

transmission related component har-
nesses disconnected while the igni-
tion switch is in the ON position.

. If you must work with the engine

running, keep your hands, clothing,
hair and tools away from moving
fans, belts and any other moving

parts.

. It is advisable to secure or remove

any loose clothing and remove any
jewelry, such as rings, watches, etc.
before working on your vehicle.

. Always wear eye protection when-

ever you work on your vehicle.

. If you must run the engine in an

enclosed space such as a garage, be
sure there is proper ventilation for
exhaust gases to escape.

. Never get under the vehicle while it is

supported only by a jack. If it is
necessary to work under the vehicle,
support it with safety stands.

. Keep smoking materials, flame and

sparks away from fuel tank and the
battery.

. Your vehicle is equipped with an

automatic engine cooling fan. It may
come on at any time without warn-
ing, even if the ignition key is in the
OFF position and the engine is not
running. To avoid injury, always dis-
connect the negative battery cable
before working near the fan.

. Because the fuel lines are under high

pressure even when the engine is off,
it is recommended you visit an
INFINITI retailer for service of the

fuel filter or fuel lines.

CAUTION

. Do not work under the hood while the

engine is hot. Turn the engine off and
wait until it cools down.

. Avoid direct contact with used en-

gine oil and coolant. Improperly dis-
posed engine oil, coolant, and/or
other vehicle fluids can damage the
environment. Always conform to lo-
cal regulations for disposal of vehicle
fluid.

This “8. Do-it-yourself” section gives in-
structions regarding only those items which
are relatively easy for an owner to perform.
A genuine INFINITI Service Manual is also
available. (See “Owner’s Manual/Service
Manual order information” (P.10-25).)
You should be aware that incomplete or
improper servicing may result in operating
difficulties or excessive emissions, and could
affect your warranty coverage. If in doubt
about any servicing, it is recommended you
have it done by an INFINITI retailer.

Do-it-yourself

8-3

MAINTENANCE PRECAUTIONS

8-4

Do-it-yourself

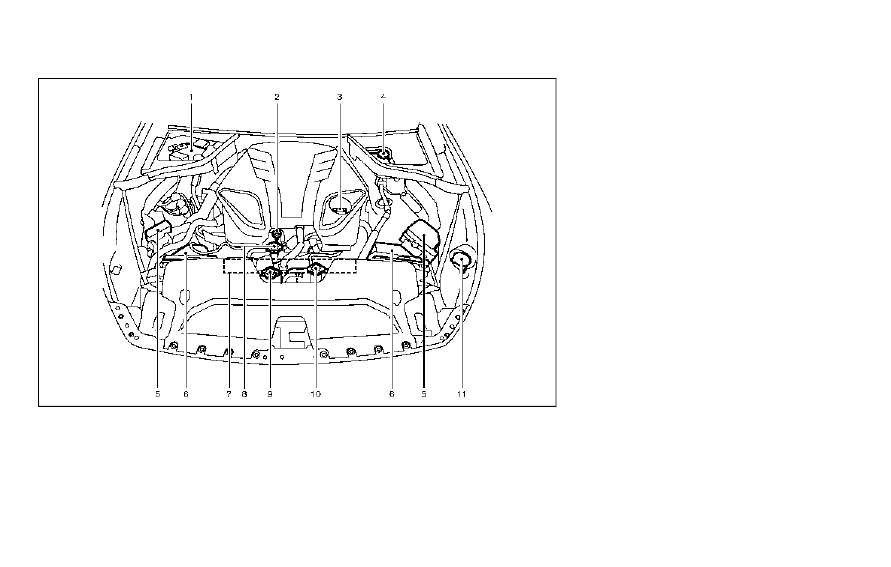

JVC0968X

VR30DDTT ENGINE

1.

Battery

2.

Engine oil dipstick

3.

Engine oil filler cap

4.

Brake fluid reservoir

5.

Fuse/fusible link holder

6.

Air cleaner

7.

Engine drive belt location

8.

Radiator filler cap

9

Intercooler cooling reservoir

10. Engine coolant reservoir
11. Window washer fluid reservoir

ENGINE COMPARTMENT CHECK
LOCATIONS

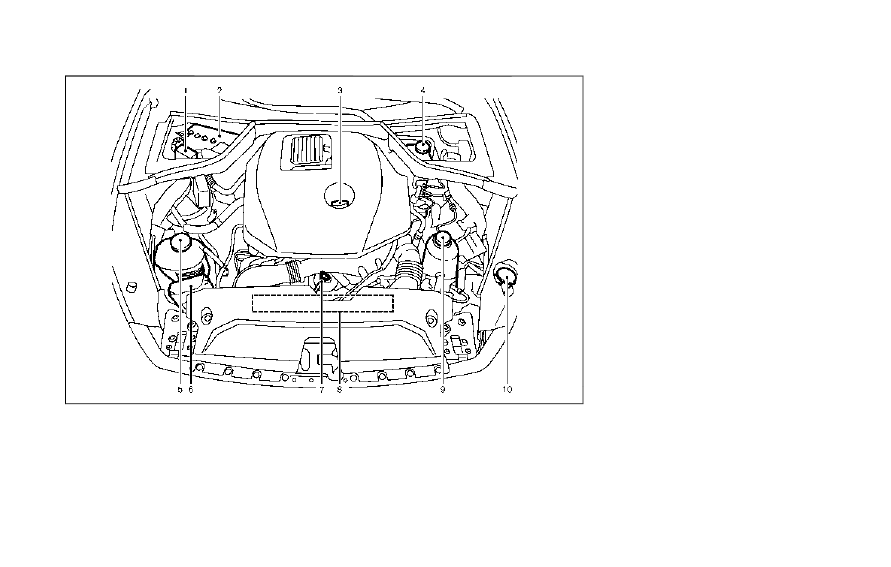

JVC0646X

2.0L TURBO GASOLINE ENGINE

1.

Fuse and fusible link holder

2.

Main battery*

3.

Engine oil filler cap

4.

Brake fluid reservoir

5.

Engine coolant reservoir

6.

Fuse and fusible link holder

7.

Engine oil dipstick

8.

Engine drive belt location

9.

Power steering fluid reservoir (if so
equipped)

10. Window washer fluid reservoir

*:

The auxiliary battery is located in the
trunk. (See “Auxiliary battery location
(for 2.0L turbo gasoline engine mod-
els)” (P.8-17).)

Do-it-yourself

8-5

8-6

Do-it-yourself

The engine cooling system is filled at the
factory with a pre-diluted mixture of 50%
Genuine NISSAN Long Life Antifreeze/
Coolant (blue) and 50% water to provide
year-round anti-freeze and coolant protec-
tion. The anti-freeze solution contains rust
and corrosion inhibitors. Additional engine
cooling system additives are not necessary.

WARNING

. Never remove the radiator cap when

the engine is hot. Wait until the
engine and radiator cool down. Ser-
ious burns could be caused by high
pressure fluid escaping from the
radiator. See precautions in “If your
vehicle overheats” (P.6-21) of this
manual.

. The radiator is equipped with a

pressure type radiator cap. To pre-
vent engine damage, use only a
genuine NISSAN radiator cap.

CAUTION

. Never use any cooling system addi-

tives such as radiator sealer. Addi-
tives may clog the cooling system and
cause damage to the engine, trans-

mission and/or cooling system.

. When adding or replacing coolant, be

sure to use only Genuine NISSAN
Long Life Antifreeze/Coolant (blue)
or equivalent. Genuine NISSAN Long
Life Antifreeze/Coolant (blue) is pre-
diluted to provide antifreeze protec-
tion to −34°F (−37°C). If additional
freeze protection is needed due to
weather where you operate your
vehicle, add Genuine NISSAN Long
Life Antifreeze/Coolant (blue) con-
centrate following the directions on
the container. If an equivalent cool-
ant other than Genuine NISSAN Long
Life Antifreeze/Coolant (blue) is
used, follow the coolant manufac-
ture’s instructions to maintain mini-
mum antifreeze protection to −34°F
(−37°C). The use of other types of
coolant solutions other than Genuine
NISSAN Long Life Antifreeze/Cool-
ant (blue) or equivalent may damage
the engine cooling system.

. The life expectancy of the factory-fill

coolant is 105,000 miles (168,000
km) or 7 years. Mixing any other type
of coolant other than Genuine
NISSAN Long Life Antifreeze/Cool-
ant (blue), including Genuine NISSAN
Long Life Antifreeze/ Coolant
(green), or the use of non-distilled

water will reduce the life expectancy
of the factory-fill coolant. Refer to
the “9. Maintenance and schedules”
section of this manual for more de-
tails.

ENGINE COOLING SYSTEM (for
VR30DDTT engine models)

JVM0652X

CHECKING ENGINE COOLANT
LEVEL

Check the coolant level in the reservoir tank
when the engine is running and after it
reaches normal operating temperature. If
the coolant level is below MIN level

, add

coolant up to the MAX level

. If the

reservoir tank is empty, check the coolant
level in the radiator when the engine is cold.
If there is insufficient coolant in the radiator,
fill the radiator with coolant up to the filler
cap above the radiator upper hose opening
and also add it to the reservoir tank up to the
MAX level

. Put on the filler cap above the

radiator upper hose and with the reservoir
cap open, start the engine. Run the engine

until it reaches normal operating tempera-
ture. Add coolant up to the MAX level

.

Tighten the cap securely after adding engine
coolant.
If the cooling system requires coolant fre-
quently, have it checked. It is recommended
you visit an INFINITI retailer for this
service.

CHANGING ENGINE COOLANT

It is recommended that major cooling system
repairs be performed by an INFINITI retailer.
The service procedures can be found in the
appropriate INFINITI Service Manual.
Improper servicing can result in reduced
heater performance and engine overheat-
ing.

WARNING

. To avoid the danger of being scalded,

never change the coolant when the
engine is hot.

. Never remove the radiator cap when

the engine is hot. Serious burns could
be caused by high pressure fluid
escaping from the radiator.

. Avoid direct skin contact with used

coolant. If skin contact is made, wash
thoroughly with soap or hand cleaner

as soon as possible.

. Keep coolant out of reach of children

and pets.

Engine coolant must be disposed of prop-
erly. Check your local regulations.

Do-it-yourself

8-7

8-8

Do-it-yourself

The engine cooling system is filled at the
factory with a pre-diluted mixture of 50%
BASF Glysantin

®

G48

®

and 50% water to

provide year-round anti-freeze and coolant
protection. The anti-freeze solution contains
rust and corrosion inhibitors. Additional
engine cooling system additives are not
necessary.

WARNING

Never remove the radiator cap when the
engine is hot. Wait until the engine and
radiator cool down. Serious burns could
be caused by high pressure fluid escaping
from the radiator. See precautions in “If
your vehicle overheats” (P.6-21) of this
manual.

CAUTION

. Never use any cooling system addi-

tives such as radiator sealer. Addi-
tives may clog the cooling system and
cause damage to the engine, trans-
mission and/or cooling system.

. When adding or replacing coolant, be

sure to use only BASF Glysantin

®

G48

®

or equivalent. BASF Glysantin

®

G48

®

is pre-diluted to provide anti-

freeze protection to −34°F (−37°C). If
additional freeze protection is
needed due to weather where you
operate your vehicle, add BASF Gly-
santin

®

G48

®

concentrate following

the directions on the container. If an
equivalent coolant other than BASF
Glysantin

®

G48

®

is used, follow the

coolant manufacture’s instructions to
maintain minimum antifreeze protec-
tion to −34°F (−37°C). The use of
other types of coolant solutions
other than BASF Glysantin

®

G48

®

or equivalent may damage the engine
cooling system.

. The life expectancy of the factory-fill

coolant is 120,000 miles (192,000
km) or 10 years. Mixing any other
type of coolant other than BASF
Glysantin

®

G48

®

, or the use of non-

distilled water will reduce the life
expectancy of the factory-fill cool-
ant. Refer to the “9. Maintenance
and schedules” section of this manual
for more details.

JVM0303X

CHECKING ENGINE COOLANT
LEVEL

Check the coolant level in the reservoir when
the engine is running and after it reaches
normal operating temperature. If the coolant
level is below MIN level

, add coolant up to

the MAX level

. Tighten the cap securely

after adding engine coolant.
If the cooling system frequently requires
coolant, have it checked. It is recommended
you visit an INFINITI retailer for this
service.

ENGINE COOLING SYSTEM (for
2.0L turbo gasoline engine models)

CHANGING ENGINE COOLANT

It is recommended that major cooling system
repairs be performed by an INFINITI retailer.
The service procedures can be found in the
appropriate INFINITI Service Manual.
Improper servicing can result in reduced
heater performance and engine overheat-
ing.

WARNING

. To avoid the danger of being scalded,

never change the coolant when the
engine is hot.

. Never remove the radiator cap when

the engine is hot. Serious burns could
be caused by high pressure fluid
escaping from the radiator.

. Avoid direct skin contact with used

coolant. If skin contact is made, wash
thoroughly with soap or hand cleaner
as soon as possible.

. Keep coolant out of reach of children

and pets.

Engine coolant must be disposed of prop-
erly. Check your local regulations.

The intercooler cooling system is filled at the
factory with a pre-diluted mixture of 50%
Genuine NISSAN Long Life Antifreeze/
Coolant (blue) and 50% water to provide
year-round anti-freeze and coolant protec-
tion. The antifreeze solution contains rust
and corrosion inhibitors. Additional inter-
cooler cooling system additives are not
necessary.

WARNING

. Never remove the coolant reservoir

cap when the engine is hot. Wait until
the engine cools down. Serious burns
could be caused by high pressure fluid
escaping from the coolant reservoir.

. The intercooler reservoir is equipped

with a pressure type cap. To prevent
engine and intercooler damage, use
only a genuine NISSAN intercooler
reservoir cap.

CAUTION

. Never use any additives in the cool-

ant such as radiator sealer in the
cooling system. This may cause da-
mage to the intercooler.

. When adding or replacing coolant, be

sure to use only Genuine NISSAN
Long Life Antifreeze/Coolant (blue)
or equivalent. Genuine NISSAN Long
Life Antifreeze/Coolant (blue) is pre-
diluted to provide antifreeze protec-
tion to −34°F(−37°C). If additional
freeze protection is needed due to
weather where you operate your
vehicle, add Genuine NISSAN Long
Life Antifreeze/Coolant (blue) con-
centrate following the directions on
the container. If an equivalent cool-
ant other than Genuine NISSAN Long
Life Antifreeze/Coolant (blue) is
used, follow the coolant manufa-
ture’s instructions to maintain mini-
mum antifreeze protection to −34°F
(−37°C). The use of other types of
coolant solutions other than Genuine
NISSAN Long Life Antifreeze/Cool-
ant (blue) or equivalent may damage
the Intercooler cooling system.

Do-it-yourself

8-9

INTERCOOLER COOLING SYSTEM
(for VR30DDTT engine models)

8-10

Do-it-yourself

JVM0653X

CHECKING INTERCOOLER
COOLANT LEVEL

Check the coolant level in the reservoir when
the engine is cold. If the coolant level is
below the MIN level

, add coolant to the

MAX level

.

If the intercooler cooling system frequently
requires coolant, have it checked. It is
recommended you visit an INFINITI retailer
for this service.

CHANGING INTERCOOLER
COOLANT

Intercooler coolant is maintenance-free.
If replacement is required, it is recommended
you visit an INFINITI retailer for this service.
Improper servicing can result in intercooler
overheating.

WARNING

. To avoid the danger of being scalded,

never change the coolant when the
engine is hot.

. Never remove the cap when the

engine is hot. Serious burns could be
caused by high pressure fluid escap-
ing from the intercooler cooling re-
servoir.

. Avoid direct skin contact with used

coolant. If skin contact is made, wash
thoroughly with soap or hand cleaner
as soon as possible.

. Keep coolant out of the reach of

children and pets.

Intercooler coolant must be disposed of
properly. Check your local regulations.

JVM0654X

VR30DDTT engine

JVM0429X

2.0L turbo gasoline engine

ENGINE OIL

CHECKING ENGINE OIL LEVEL

1. Park the vehicle on a level surface and

apply the parking brake.

2. Run the engine until it reaches operating

temperature.

3. Turn off the engine. Wait more than 15

minutes for the oil to drain back into the
oil pan.

4. Remove the dipstick and wipe it clean.

Reinsert it all the way.

5. Remove the dipstick again and check the

oil level. It should be within the range

.

If the oil level is below

, remove the oil

filler cap and pour recommended oil
through the opening. Do not overfill

.

6. Recheck oil level with the dipstick.
It is normal to add some oil between oil
maintenance intervals or during the break-
in period, depending on the severity of
operating conditions.

CAUTION

Oil level should be checked regularly.
Operating the engine with an insuffi-
cient amount of oil can damage the
engine, and such damage is not covered
by warranty.

CHANGING ENGINE OIL AND
FILTER

Vehicle set-up

1. Park the vehicle on a level surface and

apply the parking brake.

2. Run the engine until it reaches operating

temperature.

3. Turn the engine off and wait more than

15 minutes.

4. Raise and support the vehicle using a

suitable floor jack and safety jack stands.

.

Place the safety jack stands under the

vehicle jack-up points.

.

A suitable adapter should be attached

to the jack stand saddle.

5. For VR30DDTT engine models: Remove

the plastic engine undercover.

.

Remove the small plastic clip at the

center point of the undercover.

.

Then remove the other bolts that hold

the undercover in place.

CAUTION

Make sure the correct lifting and sup-
port points are used to avoid vehicle
damage.

JVM0668X

VR30DDTT engine (2WD models)

JVM0669X

VR30DDTT engine (AWD models)

Do-it-yourself

8-11

8-12

Do-it-yourself

JVM0667X

2.0L turbo gasoline engine

JVM0428X

2.0L turbo gasoline engine

Engine oil and filter

1. Place a large drain pan under the drain

plug.

2. Remove the oil filler cap.
3. Remove the drain plug

with a wrench

and completely drain the oil.

CAUTION

Be careful not to burn yourself, as the
engine oil is hot.

.

Waste oil must be disposed of prop-

erly.

.

Check your local regulations.

4. (Perform steps 4 to 7 only when the

engine oil filter change is needed.)
Loosen the oil filter

with an oil filter

wrench. Remove the oil filter by turning it
by hand.

5. Wipe the engine oil filter mounting sur-

face with a clean rag.

CAUTION

Be sure to remove any old rubber gasket
remaining on the mounting surface of
the engine. Failure to do so could lead to

engine damage.

6. Coat the gasket on the new filter with

clean engine oil.

7. For VR30DDTT engine models: Screw in

the oil filter clockwise until a slight
resistance is felt, then tighten addition-
ally more than 2/3 turn.
For 2.0L turbo gasoline engine models:
Securely tighten the oil filter. Do not use
excessive force.
Oil filter tightening torque:
VR30DDTT engine models

11 to 15 ft-lb
(14.7 to 20.6 N·m)

2.0L turbo gasoline engine models

19 ft-lb
(25 N·m)

8. Clean and re-install the drain plug with a

new washer. Securely tighten the drain
plug with a wrench.
Drain plug tightening torque:
VR30DDTT engine models

22 to 29 ft-lb
(29.4 to 39.2 N·m)

2.0L turbo gasoline engine models

22 ft-lb
(30 N·m)

Do not use excessive force.

9. Refill engine with recommended oil and

install the oil filler cap securely.
See “Capacities and recommended
fluids/lubricants” (P.10-2) for drain and
refill capacity. The drain and refill capa-
city depends on the oil temperature and
drain time. Use these specifications for
reference only. Always use the dipstick
to determine the proper amount of oil in
the engine.

10. Start the engine and check for leakage

around the drain plug and the oil filter.
Correct as required.

11. Turn the engine off and wait more than

15 minutes. Check the oil level with the
dipstick. Add engine oil if necessary.

After the operation

1. Install the engine undercover into posi-

tion as the following steps.
a. Pull the center of the small plastic clip

out.

b. Hold the engine undercover into posi-

tion.

c. Insert the clip through the undercover

into the hole in the frame, then push
the center of the clip in to lock the clip
in place.

d. Install the other bolts that hold the

undercover in place. Be careful not to
strip the bolts or over-tighten them.

2. Lower the vehicle carefully to the

ground.

3. Dispose of waste oil and filter properly.

WARNING

. Prolonged and repeated contact with

used engine oil may cause skin cancer.

. Try to avoid direct skin contact with

used oil. If skin contact is made, wash
thoroughly with soap or hand cleaner
as soon as possible.

. Keep used engine oil out of reach of

children.

When checking or replacement is required,
we recommend an INFINITI retailer for
servicing.

CAUTION

. It is recommended that you use only

Genuine NISSAN Matic S ATF. Do
not mix with other fluids.

. Using automatic transmission fluid

other than Genuine NISSAN Matic S
ATF may cause deterioration in dri-
veability and automatic transmission
durability, and may damage the
automatic transmission. Damage
caused by the use of fluid other than
as recommended is not covered by
the INFINITI new vehicle limited
warranty.

Do-it-yourself

8-13

AUTOMATIC TRANSMISSION
FLUID (ATF)

8-14

Do-it-yourself

JVM0332X

WARNING

Power steering fluid is poisonous and
should be stored carefully in marked
containers out of the reach of children.

Check the fluid level in the reservoir. The
fluid level should be checked when the fluid
is cold at fluid temperatures of 0 to 30°C (32
to 86°F). The fluid level can be checked with
the level gauge which is attached to the cap.
To check the fluid level, remove the cap. The
fluid level should be between the MAX
and MIN

lines.

If the fluid is below the MIN

line, add

Genuine NISSAN E-PSF. Remove the cap
and fill through the opening.

CAUTION

. Do not overfill.
. Use Genuine NISSAN E-PSF or

equivalent.

For further brake fluid information, see
“Capacities and recommended fluids/lubri-
cants” (P.10-2) of this manual.

WARNING

. Use only new fluid from a sealed

container. Old, inferior or contami-
nated fluid may damage the brake
system. The use of improper fluids
can damage the brake system and
affect the vehicle’s stopping ability.

. Clean the filler cap before removing.
. Brake fluid is poisonous and should

be stored carefully in marked con-
tainers out of the reach of children.

CAUTION

Do not spill the fluid on painted surfaces.
This will damage the paint. If fluid is
spilled, wash the surface with water.

POWER STEERING FLUID (models with
hydraulic pump electric power steering)

BRAKE FLUID

JVM0731X

Check the fluid level in the reservoir. If the
fluid is below the MIN line

or the brake

warning light comes on, add Genuine
NISSAN Super Heavy Duty Brake Fluid or
equivalent DOT 3 fluid up to the MAX line

.

If fluid must be added frequently, the system
should be checked. It is recommended you
visit an INFINITI retailer for this service.

JVM0253X

WARNING

Antifreeze is poisonous and should be
stored carefully in marked containers
out of the reach of children.

Fill the window washer fluid reservoir per-
iodically. Add window washer fluid when the
low window washer fluid warning appears in
the vehicle information display.
To fill the window washer fluid reservoir, lift
the cap off the reservoir and pour the
window washer fluid into the reservoir
opening.

To check the window washer fluid level, use
your finger to plug the hole

of the cap/

tube assembly, then remove it from the
reservoir. If there is no fluid in the tube,
add fluid.
Add a washer solvent to the washer for
better cleaning. In the winter season, add a
windshield washer antifreeze. Follow the
manufacturer’s instructions for the mixture
ratio.
Refill the reservoir more frequently when
driving conditions require an increased
amount of window washer fluid.
Recommended fluid is Genuine NISSAN
Windshield Washer Concentrate Cleaner &
Antifreeze or equivalent.

CAUTION

. Do not substitute engine anti-freeze

coolant for window washer solution.
This may result in damage to the
paint.

. Do not fill the window washer re-

servoir with washer fluid concen-
trates at full strength. Some methyl
alcohol based washer fluid concen-
trates may permanently stain the
grille if spilled while filling the win-
dow washer reservoir.

Do-it-yourself

8-15

WINDOW WASHER FLUID

8-16

Do-it-yourself

. Pre-mix washer fluid concentrates

with water to the manufacturer’s
recommended levels before pouring
the fluid into the window washer
reservoir. Do not use the window
washer reservoir to mix the washer
fluid concentrate and water.

. Keep the battery surface clean and dry.

Clean the battery with a solution of
baking soda and water.

. Make certain the terminal connections

are clean and securely tightened.

. If the vehicle is not to be used for 30 days

or longer, disconnect the negative (−)
battery terminal cable to prevent dis-
charging it.

NOTE:
Care should be taken to avoid situations
that can lead to potential battery discharge
and potential no-start conditions such as:
1. Installation or extended use of electro-

nic accessories that consume battery
power when the engine is not running
(Phone chargers, GPS, DVD players,
etc.)

2. Vehicle is not driven regularly and/or

only driven short distances.

In these cases, the battery may need to be
charged to maintain battery health.

CAUTION

When the battery cable is removed from
the battery terminal, do not close either
of front doors. The automatic window
adjusting function will not work, and the
side roof panel may be damaged.

To disconnect the negative (−) battery
terminal, perform the procedure in the
following order. Otherwise, the window
and the side roof panel may contact and be
damaged.
1. Close the windows.
2. Open the hood.
3. Close and lock all the doors.
4. Disconnect the negative (−) battery

terminal.

5. Securely close the hood.
To connect the negative (−) battery terminal,
perform the procedure in the following
order. Otherwise, the window and the side
roof panel may contact and be damaged.
1. Unlock and open the driver side door. Do

not close the door.

2. Open the hood.
3. Connect the negative (−) battery term-

inal. Then close the hood.

4. Fully open the driver side door window.
5. Close the driver side door and the

window.

WARNING

. Do not expose the battery to flames

or electrical sparks. Hydrogen gas

BATTERY

generated by the battery is explosive.
Do not allow battery fluid to contact
your skin, eyes, fabrics, or painted
surfaces. After touching a battery or
battery cap, do not touch or rub your
eyes. Thoroughly wash your hands. If
the acid contacts your eyes, skin or
clothing, immediately flush with
water for at least 15 minutes and
seek medical attention.

. Do not operate the vehicle if the fluid

in the battery is low. Low battery
fluid can cause a higher load on the
battery which can generate heat,
reduce battery life, and in some cases
lead to an explosion.

. When working on or near a battery,

always wear suitable eye protection
and remove all jewelry.

. Battery posts, terminals and related

accessories contain lead and lead
compounds. Wash hands after hand-
ling.

. Keep the battery out of the reach of

children.

MAIN BATTERY LOCATION

See “Engine compartment check locations”
(P.8-4) for the battery location.

JVM0722X

AUXILIARY BATTERY LOCATION
(for 2.0L turbo gasoline engine
models)

CAUTION

. Do not place the battery in the

interior of the vehicle if you remove
the auxiliary battery.

. Do not place electrically conductive

objects such as tools around the
auxiliary battery.

To check the auxiliary battery, open the

Do-it-yourself

8-17
