Safety — Seats, seat belts and supplemental restraint system

SEAT BELTS WITH PRETEN-
SIONERS (front seats)

WARNING

. The pretensioners cannot be reused

after activation. They must be re-
placed together with the retractor
and buckle as a unit.

. If the vehicle becomes involved in a

collision but a pretensioner is not
activated, be sure to have the pre-
tensioner system checked and, if
necessary, replaced. It is recom-
mended you visit an INFINITI retailer
for this service.

. No unauthorized changes should be

made to any components or wiring of
the pretensioners. This is to prevent
damage to or accidental activation of
the pretensioner system. Tampering
with the pretensioner system may
result in serious personal injury.

. It is recommended you visit an

INFINITI retailer for work on and
around the pretensioner system. It is
also recommended you visit an
INFINITI retailer for installation of
electrical equipment. Unauthorized
electrical test equipment and probing

devices should not be used on the
pretensioner system.

. If you need to dispose of the preten-

sioner or scrap the vehicle, it is
recommended you visit an INFINITI
retailer for this service. Correct pre-
tensioner disposal procedures are set
forth in the appropriate INFINITI
Service Manual. Incorrect disposal
procedures could cause personal in-
jury.

. If there is an impact to your vehicle

from any direction, your Occupant
Classification Sensor (OCS) should be
checked. It is recommended an
INFINITI retailer performs this ser-
vice to verify it is still functioning
correctly. The OCS should be checked
even if no air bags deploy as a result
of the impact. Failure to verify proper
OCS function may result in an im-
proper air bag deployment resulting
in injury or death.

The pretensioner system may activate with
the supplemental air bag system in certain
types of collisions. Working with the seat
belt retractor, it helps tighten the seat belt
when the vehicle becomes involved in certain
types of collisions, helping to restrain front
seat occupants.

The pretensioner is encased with the seat
belt retractor. These seat belts are used the
same way as conventional seat belts.
When a pretensioner seat belt activates,
smoke is released and a loud noise may be
heard. The smoke is not harmful, and it does
not indicate a fire. Care should be taken not
to inhale it as it may cause irritation and
choking. Those with a history of a breathing
condition should get fresh air promptly.
After pretensioner activation, load limiters
allow the seat belt to release webbing (if
necessary) to reduce forces against the
chest.
The supplemental air bag warning light
is used to indicate malfunctions in the
pretensioner system. (See “Supplemental
air bag warning light” (P.1-55) for more
details.) If the operation of the supplemental
air bag warning light indicates there is a
malfunction, have the system checked. It is
recommended you visit an INFINITI retailer
for this service.
When selling your vehicle, we request that
you inform the buyer about the seat belt
pretensioners and guide the buyer to the
appropriate sections in this Owner’s Manual.

SSS1016

SUPPLEMENTAL AIR BAG
WARNING LABELS

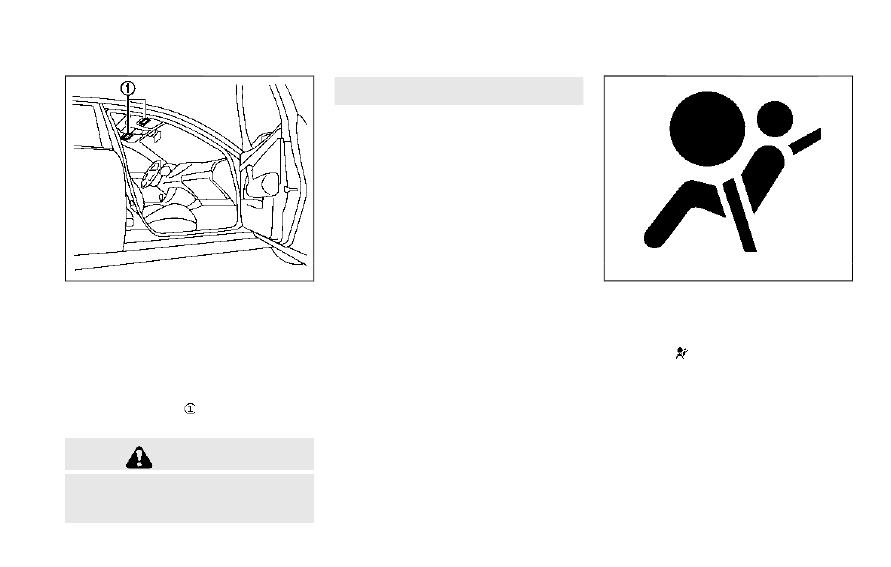

Warning labels about the supplemental
front-impact air bag systems are placed in
the vehicle as shown in the illustration.

SRS air bag

The warning labels

are located on the

surface of the sun visors.

WARNING

Do not use a rear-facing child restraint
on a seat protected by an air bag in front
of it. If the air bag deploys, it may cause

serious injury or death.

SPA1097

SUPPLEMENTAL AIR BAG
WARNING LIGHT

The supplemental air bag warning light,
displaying

in the instrument panel,

monitors the circuits for the air bag systems,
pretensioners and all related wiring.
When the ignition switch is in the ON
position, the supplemental air bag warning
light illuminates for about 7 seconds and
then turns off. This means the SRS air bag
systems are operational.
If any of the following conditions occur, the
air bag and/or pretensioner systems need
servicing:

Safety — Seats, seat belts and supplemental restraint system

1-55

1-56

Safety — Seats, seat belts and supplemental restraint system

. The supplemental air bag warning light

remains on after approximately 7 sec-
onds.

. The supplemental air bag warning light

flashes intermittently.

. The supplemental air bag warning light

does not come on at all.

Under these conditions, the air bag or
pretensioner systems may not operate prop-
erly. They must be checked and repaired. It is
recommended you visit an INFINITI retailer
for this service.

WARNING

If the supplemental air bag warning light
is on, it could mean that the front air
bag, side air bag, curtain air bag and/or
pretensioner systems will not operate in
an accident. To help avoid injury to
yourself or others, have your vehicle
checked as soon as possible. It is recom-
mended you visit an INFINITI retailer for
this service.

REPAIR AND REPLACEMENT
PROCEDURE

The front air bags, side air bags, curtain air
bags and pretensioners are designed to
activate on a one-time-only basis. As a
reminder, unless it is damaged, the supple-
mental air bag warning light will remain
illuminated after inflation has occurred.
These systems should be repaired and/or
replaced as soon as possible. It is recom-
mended you visit an INFINITI retailer for this
service.
When maintenance work is required on the
vehicle, the front air bags, side air bags,
curtain air bags, pretensioners and related
parts should be pointed out to the person
conducting the maintenance. The ignition
switch should always be in the LOCK
position when working under the hood or
inside the vehicle.

WARNING

. Once a front air bag, side air bag, or

curtain air bag has inflated, the air
bag module will not function again
and must be replaced. Additionally,
the activated pretensioner must also
be replaced. The air bag module and
pretensioner should be replaced. It is

recommended you visit an INFINITI
retailer for this service. However, the
air bag module and pretensioner
system cannot be repaired.

. The front air bag, side air bag, curtain

air bag and the pretensioner system
should be inspected if there is any
damage to the front end or side
portion of the vehicle. It is recom-
mended you visit an INFINITI retailer
for this service.

. If you need to dispose of the supple-

mental air bag or pretensioner or
scrap the vehicle, it is recommended
you visit an INFINITI retailer. Correct
supplemental air bag and seat belt
pretensioner system disposal proce-
dures are set forth in the appropriate
INFINITI Service Manual. Incorrect
disposal procedures could cause per-
sonal injury.

. If there is an impact to your vehicle

from any direction, your Occupant
Classification Sensor (OCS) should be
checked by an INFINITI retailer to
verify it is still functioning correctly.
The OCS should be checked even if no
air bags deploy as a result of the
impact. Failure to verify proper OCS
function may result in an improper air
bag deployment resulting in injury or

death.

Safety — Seats, seat belts and supplemental restraint system

1-57

1-58

Safety — Seats, seat belts and supplemental restraint system

MEMO

2 Instruments and controls

Cockpit.................................................................................. 2-3
Instrument panel................................................................ 2-5
Meters and gauges............................................................ 2-6

Speedometer and odometer....................................... 2-7
Tachometer.................................................................... 2-8
Engine coolant temperature gauge......................... 2-8
Fuel gauge...................................................................... 2-9

Compass (if so equipped)................................................. 2-9

Zone variation change procedure.......................... 2-11

Warning lights, indicator lights and
audible reminders............................................................. 2-12

Checking lights............................................................ 2-12
Warning lights............................................................. 2-12
Indicator lights............................................................. 2-18
Audible reminders....................................................... 2-20

Vehicle information display........................................... 2-21

Indicators for operation............................................ 2-23
Indicators for maintenance...................................... 2-27
Trip computer.............................................................. 2-29
Clock and outside air temperature........................ 2-31

Security systems............................................................... 2-32

Vehicle Security System ........................................... 2-32
INFINITI Vehicle Immobilizer System................... 2-33

Wiper and washer switch............................................. 2-35

Rain-sensing auto wiper system (if
so equipped)............................................................... 2-36

Rear window and outside mirror
defroster switch............................................................... 2-37
Headlight and turn signal switch................................ 2-38

Headlight switch....................................................... 2-38
Turn signal switch.................................................... 2-43
Fog light switch....................................................... 2-44

Horn ................................................................................... 2-44
Vehicle Dynamic Control (VDC) OFF switch .......... 2-45
Heated seats (if so equipped)...................................... 2-45

Operation with switch............................................ 2-46
Operation with touch screen................................ 2-46
AUTO mode setting................................................. 2-46

Heated steering wheel (if so equipped).................... 2-47
Power outlets................................................................... 2-47
Storage.............................................................................. 2-48

Cup holders............................................................... 2-48
Soft bottle holder..................................................... 2-49
Sunglasses holder..................................................... 2-49
Glove box................................................................... 2-50
Console box............................................................... 2-50

Card holder.................................................................. 2-50
Storage box.................................................................. 2-51
Coat hooks................................................................... 2-51
Trunk hooks.................................................................. 2-51

Windows............................................................................. 2-52

Power windows.......................................................... 2-52

Moonroof (if so equipped)............................................. 2-54

Power moonroof ........................................................ 2-55

Interior lights..................................................................... 2-56

Map lights..................................................................... 2-56
Console light (if so equipped).................................. 2-57
Interior light control switch..................................... 2-57

Vanity mirror lights.......................................................... 2-58

Trunk light......................................................................... 2-58
Courtesy light................................................................... 2-59
HomeLink

®

Universal Transceiver (if

so equipped)...................................................................... 2-59

Programming HomeLink

®

..................................... 2-60

Programming HomeLink

®

for Canadian

customers and gate openers................................. 2-61
Operating the HomeLink

®

Universal Transceiver.............................................. 2-61
Programming troubleshooting.............................. 2-62
Clearing the programmed information............... 2-62
Reprogramming a single HomeLink

®

button..... 2-62

If your vehicle is stolen........................................... 2-62

JVC0942X

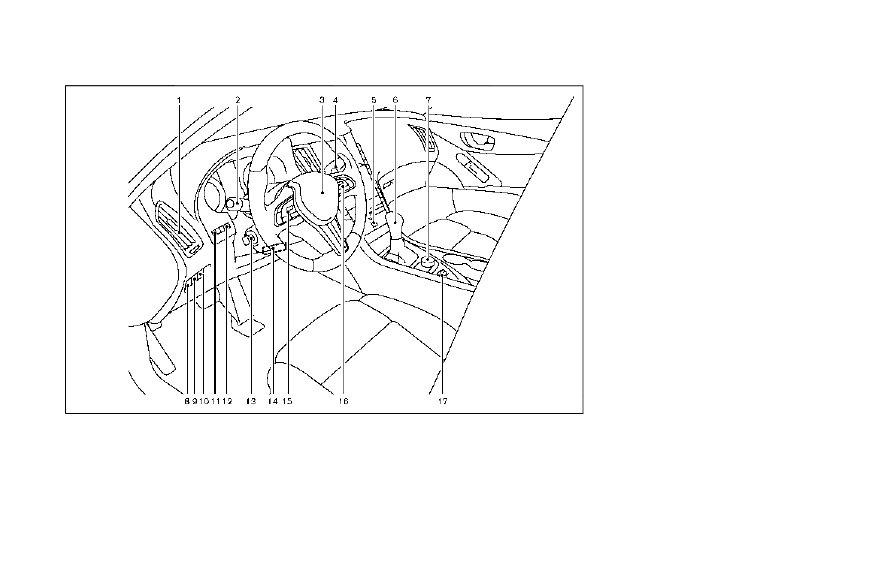

1.

Side ventilator (P.4-2)

2.

Headlight, fog light and turn signal
switch (P.2-38)

3.

Steering wheel
— Horn (P.2-44)
— Driver supplemental air bag (P.1-38)

— Heated steering wheel (if so
equipped) (P.2-47)
— Power steering (P.5-129)

4.

Windshield wiper and washer switch
(P.2-35)

5.

Hazard warning flasher switch (P.6-2)

6.

Shift lever (P.5-16)

7.

INFINITI controller*

8.

Vehicle Dynamic Control (VDC) OFF
switch (P.2-45, P.5-134)

9.

Idling Stop OFF switch (if so equipped)
(P.5-139)

10. Trunk lid release switch (P.3-23)
11. Instrument brightness control switch

(P.2-43)

12. TRIP/RESET switch for twin trip od-

ometer (P.2-7)

13. Electric tilting/telescopic steering

wheel switch (P.3-27)

14. Manual tilting/telescopic steering

wheel lever (P.3-27)

15. Steering-wheel-mounted controls (left

side)
— Audio control steering switch*
— Hands-Free Phone System switch*
— Voice recognition system switch*

16. Steering-wheel-mounted controls

(right side)
— Trip computer switch (P.2-29)
— Cruise control switches (if so
equipped) (P.5-71)
— Intelligent Cruise Control (ICC)
switches (if so equipped) (P.5-73)
— Dynamic driver assistance switch (if
so equipped) (P. 5-26, P.5-34, P.5-49,

Instruments and controls

2-3

COCKPIT

2-4

Instruments and controls

P.5-94)

17. INFINITI Drive Mode Selector (P.5-22)
*:

Refer to the Infiniti InTouch Owner’s
Manual.

JVC0969X

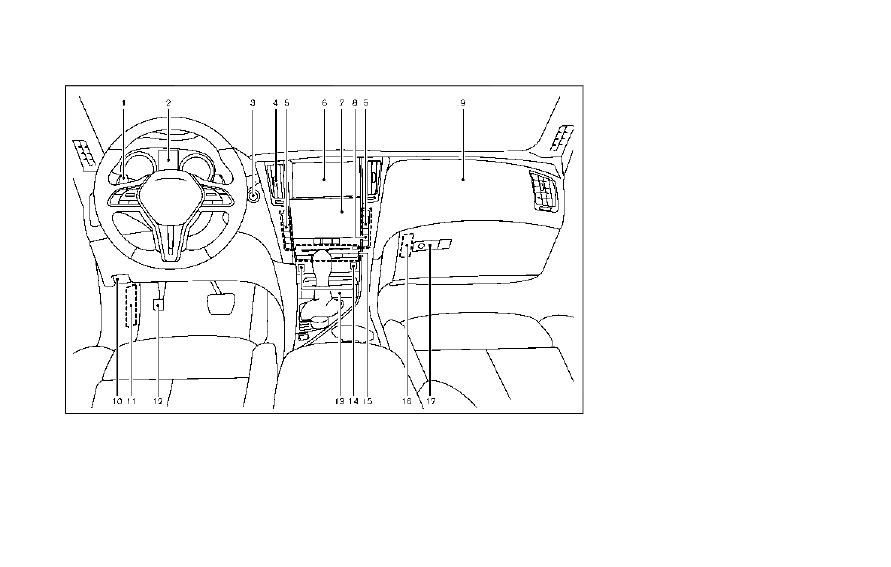

1.

Paddle shifter (if so equipped) (P.5-18)

2.

Meters and gauges (P.2-6)
— Clock (P.2-31)

3.

Push-button ignition switch (P.5-11)

4.

Center ventilator (P.4-2)

5.

Automatic climate control system*

6.

Upper touch screen display* (upper
display) and Navigation system* (if so
equipped)

7.

Lower touch screen display* (lower
display)

8.

Rear window and outside mirror
defroster switch (P.2-37)

9.

Front passenger supplemental air bag
(P.1-38)

10. Hood release handle (P.3-22)
11. Fuse box cover (P.8-23)
12. Parking brake (P.5-21)
13. Storage box (P.2-51) and power outlet

(P.2-47)

14. Seat heater switch (if so equipped)

(P.2-45)

15. Audio system*
16. Trunk release power cancel switch

(P.3-24)

17. Glove box (P.2-50)
*:

Refer to the Infiniti InTouch Owner’s
Manual.

Instruments and controls

2-5

INSTRUMENT PANEL

2-6

Instruments and controls

JVC0428X

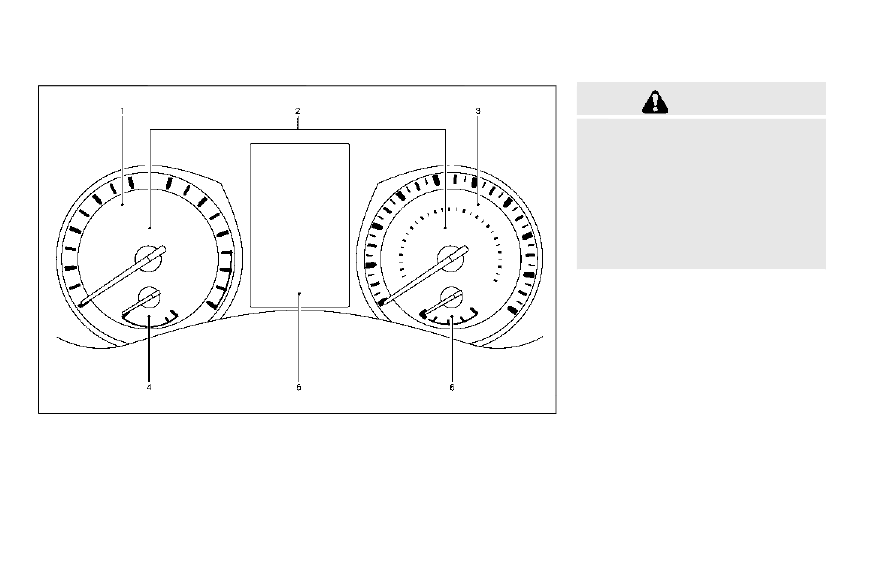

1.

Tachometer* (P.2-8)

2.

Warning and indicator lights (P.2-12)

3.

Speedometer* (P.2-7)

4.

Engine coolant temperature gauge*
(P.2-8)

5.

Vehicle information display (P.2-21)/

Odometer/twin trip odometer (P.2-7)

6.

Fuel gauge* (P.2-9)

*: The needle indicators may move slightly
after the ignition switch is placed in the
OFF position. This is not a malfunction.

CAUTION

. For cleaning, use a soft cloth, dam-

pened with water. Never use a rough
cloth, alcohol, benzine, thinner or any
kind of solvent or paper towel with a
chemical cleaning agent. They will
scratch or cause discoloration to the
lens.

. Do not spray any liquid such as water

on the meter lens. Spraying liquid
may cause the system to malfunction.

METERS AND GAUGES

JVI0636X

Speedometer

SPEEDOMETER AND OD-
OMETER

Speedometer

The speedometer indicates vehicle speed in
miles per hour (MPH) and kilometers per
hour (km/h).

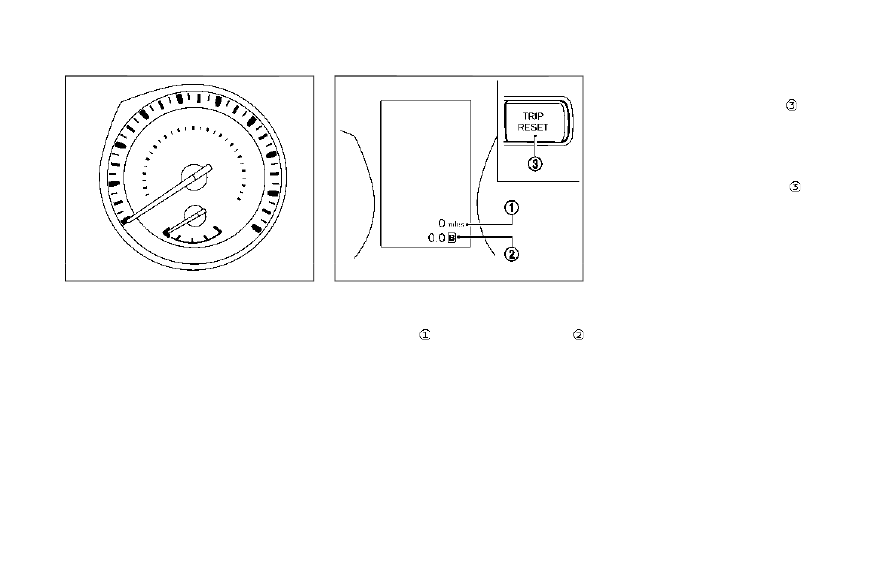

JVI0637X

Odometer/twin trip odometer

Odometer/twin trip odometer

The odometer

and twin trip odometer

are displayed in the vehicle information
display when the ignition switch is in the
ON position.
The odometer records the total distance the
vehicle has been driven.
The twin trip odometer records the distance
of individual trips.

Changing the display:
Pushing the TRIP RESET switch

under the

combination meter panel changes the dis-
play as follows:
TRIP A

? TRIP B ? TRIP A

Resetting the trip odometer:
Pushing the TRIP RESET switch

for more

than 1 second resets the trip odometer to
zero.

Instruments and controls

2-7

2-8

Instruments and controls

JVI0638X

TACHOMETER

The tachometer indicates engine speed in
revolutions per minute (RPM). Do not rev
the engine into the red zone

.

The scale length and the red zone vary with
the engine model.

CAUTION

When engine speed approaches the red
zone, shift to a higher gear or reduce
engine speed. Operating the engine in
the red zone may cause serious engine
damage.

JVI0639X

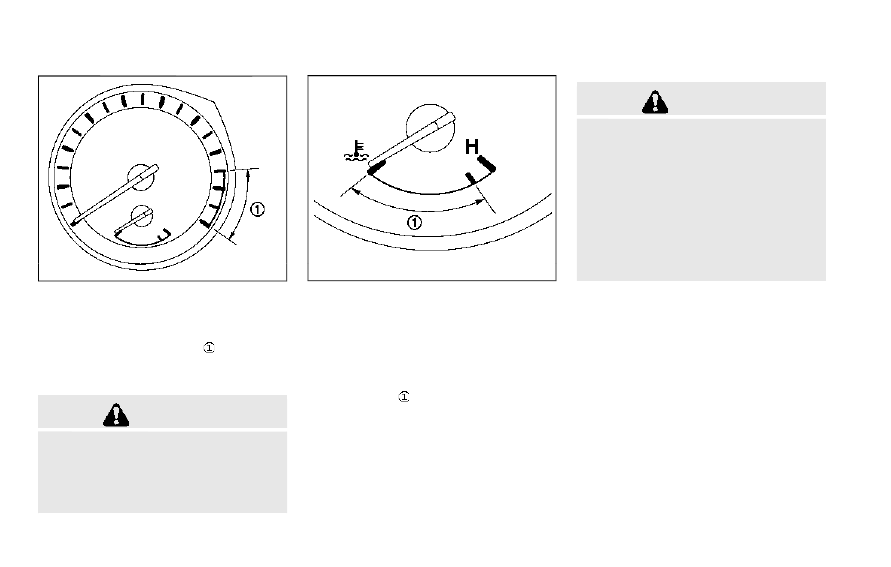

ENGINE COOLANT TEMPERA-
TURE GAUGE

The gauge indicates the engine coolant
temperature.
The engine coolant temperature is within the
normal range when the gauge needle points
within the zone

shown in the illustration.

The engine coolant temperature varies with
the outside air temperature and driving
conditions.

CAUTION

If the gauge indicates the engine coolant
temperature is near the hot (H) end of
the normal range, reduce vehicle speed
to decrease the temperature. If the
gauge is over the normal range, stop
the vehicle as soon as safely possible and
let the engine idle. If the engine is
overheated, continued operation of the
vehicle may seriously damage the engine.
See “If your vehicle overheats” (P.6-21)
for immediate action required.

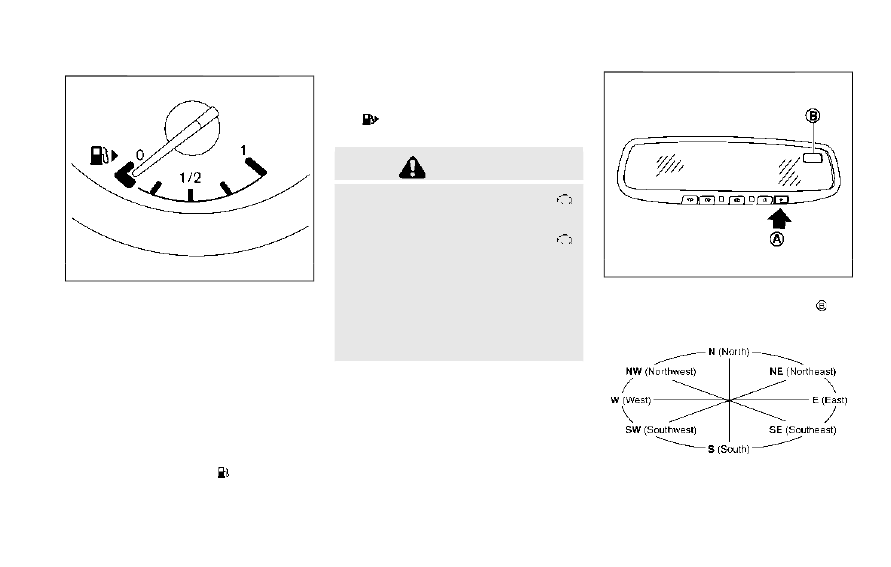

JVI0640X

FUEL GAUGE

The gauge indicates the approximate fuel
level in the tank.
The gauge may move slightly during braking,
turning, acceleration, or going up or down
hills.
The gauge needle returns to “0” (Empty)
after the ignition switch is placed in the OFF
position.
Refill the fuel tank before the gauge
registers “0” (Empty).
The low fuel warning light

illuminates on

the meter when the fuel level is getting low.
Refuel as soon as it is convenient, preferably
before the gauge reaches “0”. There will be a

small reserve of fuel in the tank when the
fuel gauge needle reaches “0”.
The

indicates that the fuel-filler door is

located on the right side of the vehicle.

CAUTION

. If the vehicle runs out of fuel, the

malfunction indicator light (MIL) may
come on. Refuel as soon as possible.
After a few driving trips, the
light should turn off. If the light
remains on after a few driving trips,
have the vehicle inspected. It is
recommended you visit an INFINITI
retailer for this service.

. For additional information, see “Mal-

function Indicator Light (MIL)” (P.2-
19).

SIC3181

When the ignition switch is pushed to the
ON position, the compass display

will

indicate the direction of the vehicle’s head-
ing.

If the display reads “C”, calibrate the com-
pass by driving the vehicle in 3 complete
circles at less than 5 MPH (8 km/h). You can
also calibrate the compass by driving your

Instruments and controls

2-9

COMPASS (if so equipped)

2-10

Instruments and controls

vehicle on your everyday route. The compass
will be calibrated once it has tracked 3
complete circles.
To turn on and off the compass manually,
push the

switch

while the ignition

switch is in the ON position.

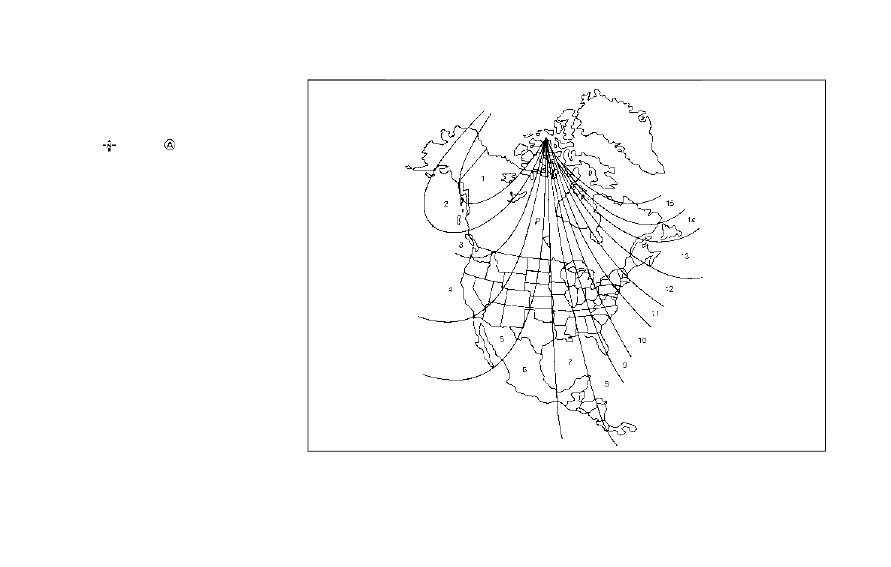

SIC0611B

Zone map

ZONE VARIATION CHANGE
PROCEDURE

The difference between magnetic north and
geographical north is known as variance. In
some areas, this difference can sometimes
be great enough to cause false compass
readings. Follow these instructions to set the
variance for your particular location if this
happens:
1. Push the

switch for more than 3

seconds. The current zone number will
appear in the display.

2. Find your current location and variance

number on the zone map.

3. Push the

switch repeatedly until the

new zone number appears in the display,
then release the switch. After you re-
lease the switch, the display will show a
compass direction within a few seconds.

.

If the compass deviates from the

correct indication soon after repeated
adjustment, it is recommended you
have the compass checked at an
INFINITI retailer.

.

The compass may not indicate the

correct compass point in tunnels or
while driving up or down a steep hill.
(The compass returns to the correct
compass point when the vehicle
moves to an area where the geomag-

netism is stabilized.)

CAUTION

. Do not install a ski rack, antenna,

etc., which are attached to the vehi-
cle by means of a magnet. They affect
the operation of the compass.

. When cleaning the mirror, use a paper

towel or similar material dampened
with glass cleaner. Do not spray glass
cleaner directly on the mirror as it
may cause the liquid cleaner to enter
the mirror housing.

Instruments and controls

2-11
