Infiniti QX80/QX (2017 year). Manual - part 4

(58,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

1-36

Safety — seats, seat belts and supplemental restraint system

SSS1117

SSS0643

LATCH webbing-mounted attachment

Installing child restraint LATCH

lower anchor attachments

LATCH compatible child restraints include
two rigid or webbing-mounted attachments
that can be connected to two anchors
located at certain seating positions in your
vehicle. With this system, you do not have
to use a vehicle seat belt to secure the
child restraint. Check your child restraint
for a label stating that it is compatible with
LATCH. This information may also be in the
instructions provided by the child restraint
manufacturer.

SSS0644

LATCH rigid-mounted attachment

When installing a child restraint, carefully
read and follow the instructions in this
manual and those supplied with the child
restraint.

Condition:

(59,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

JVR0136X

2nd row captain’s seat

JVR0137X

2nd row bench seat

SSS1073

3rd row bench seat

TOP TETHER STRAP CHILD RE-

STRAINT

If the manufacturer of your child restraint
requires the use of a top tether strap, it
must be secured to an anchor point.

WARNING

.

In the 3rd row bench seat, a child
restraint with a top tether strap can only
be used in the center position. Do not
place in an outboard seating position
and attempt to angle the tether strap to
the center position.

.

Child restraint anchorages are designed
to withstand only those loads imposed
by correctly fitted child restraints. Under
no circumstances are they to be used to
attach adult seat belts, or other items or
equipment to the vehicle. Doing so could
damage the child restraint anchorages.
The child restraint will not be properly
installed using the damaged anchorage,
and a child could be seriously injured or
killed in a collision.

.

Properly secure cargo and do not allow it
to contact the top tether strap when it is
attached to the top tether anchor. Cargo
that is not properly secured or cargo that
contacts the top tether strap may da-
mage the top tether strap during a
collision. Your child could be seriously
injured or killed in a collision if the child
restraint top tether strap is damaged.

Top tether anchor point locations

Anchor points are located in the following
locations:
.

2nd row bench seat (if so equipped) on

the seatback of the outboard seating
positions as shown.

Safety — seats, seat belts and supplemental restraint system

1-37

Condition:

(60,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

1-38

Safety — seats, seat belts and supplemental restraint system

.

2nd row captain’s seats (if so equipped)

on the seatback of the outboard seating
positions as shown.

.

3rd row bench seat on the floor of the

cargo area behind the center seat
position as shown.

If you have any questions when installing
a top tether strap child restraint on the
rear seat, it is recommended you visit an
INFINITI retailer for this service.

REAR-FACING CHILD RESTRAINT IN-

STALLATION USING LATCH

Refer to all Warnings and Cautions in the
“Child safety” and “Child restraints” sec-
tions before installing a child restraint.
Do not use the lower anchors if the
combined weight of the child and the child
restraint exceeds 65 lbs (29.5 kg). If the
combined weight of the child and the child
restraint is greater than 65 lbs (29.5 kg),
use the vehicle’s seat belt (not the lower
anchors) to install the child restraint. Be
sure to follow the child restraint manufac-
turer’s instructions for installation.
Follow these steps to install a rear-facing
child restraint in the 2nd row seats using
the LATCH system:

1. Position the child restraint on the seat.

Always follow the child restraint man-
ufacturer’s instructions.

SSS1102

Rear-facing web-mounted — step 2

2. Secure the child restraint anchor at-

tachments to the LATCH lower anchors.
Check to make sure the LATCH attach-
ment is properly attached to the lower
anchors.

Condition:

(61,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

SSS1103

Rear-facing rigid-mounted — step 2

SSS0639

Rear-facing — step 3

3. For child restraints that are equipped

with webbing-mounted attachments,
remove any additional slack from the
anchor attachments. Press downward
and rearward firmly in the center of the
child restraint with your hand to com-
press the vehicle seat cushion and
seatback while tightening the webbing
of the anchor attachments.

SSS0650

Rear-facing — step 4

4. After attaching the child restraint, test

it before you place the child in it. Push
it from side to side while holding the
child restraint near the LATCH attach-
ment path. The child restraint should
not move more than 1 inch (25 mm),
from side to side. Try to tug it forward
and check to see if the LATCH attach-
ment holds the restraint in place. If the
restraint is not secure, tighten the
LATCH attachment as necessary, or put
the restraint in another seat and test it
again. You may need to try a different
child restraint or try installing by using
the vehicle seat belt (if applicable). Not

Safety — seats, seat belts and supplemental restraint system

1-39

Condition:

(62,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

1-40

Safety — seats, seat belts and supplemental restraint system

all child restraints fit in all types of
vehicles.

5. Check to make sure the child restraint

is properly secured prior to each use. If
the child restraint is loose, repeat steps
1 through 4.

REAR-FACING CHILD RESTRAINT IN-

STALLATION USING THE SEAT BELTS

WARNING

.

The three-point seat belt with Automatic
Locking Retractor (ALR) must be used
when installing a child restraint. Failure
to use the ALR mode will result in the
child restraint not being properly se-
cured. The restraint could tip over or be
loose and cause injury to a child in a
sudden stop or collision. Also, it can
change the operation of the front pas-
senger air bag. See “Front passenger air
bag and status light” (P.1-62).

.

When installing a child restraint system
in the 3rd center seat position, both the
center seat belt connector tongue and
buckle tongue must be secured. See “3rd
row center seat belt” (P.1-25).

SSS0100

Rear-facing — step 1

Refer to all Warnings and Cautions in the
“Child safety” (P.1-29) and “Child re-
straints” (P.1-32) before installing a child
restraint.
Do not use the lower anchors if the
combined weight of the child and the child
restraint exceeds 65 lbs (29.5 kg). If the
combined weight of the child and the child
restraint is greater than 65 lbs (29.5 kg),
use the vehicle’s seat belt (not the lower
anchors) to install the child restraint. Be
sure to follow the child restraint manufac-
turer’s instructions for installation.
Follow these steps to install a rear-facing

child restraint using the vehicle seat belts
in the rear seats:
1. Child restraints for infants must be

used in the rear-facing direction and
therefore must not be used in the front
seat. Position the child restraint on the
seat. Always follow the restraint man-
ufacturer’s instructions.

Condition:

(63,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

SSS0654

Rear-facing — step 2

2. Route the seat belt tongue through the

child restraint and insert it into the
buckle until you hear and feel the latch
engage. Be sure to follow the child
restraint manufacturer’s instructions
for belt routing.

SSS0655

Rear-facing — step 3

3. Pull the shoulder belt until the belt is

fully extended. At this time, the seat
belt retractor is in the Automatic Lock-
ing Retractor (ALR) mode (child re-
straint mode). It reverts to the
Emergency Locking Retractor (ELR)
mode when the seat belt is fully
retracted.

SSS0656

Rear-facing — step 4

4. Allow the seat belt to retract. Pull up on

the shoulder belt to remove any slack in
the belt.

Safety — seats, seat belts and supplemental restraint system

1-41

Condition:

(64,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

1-42

Safety — seats, seat belts and supplemental restraint system

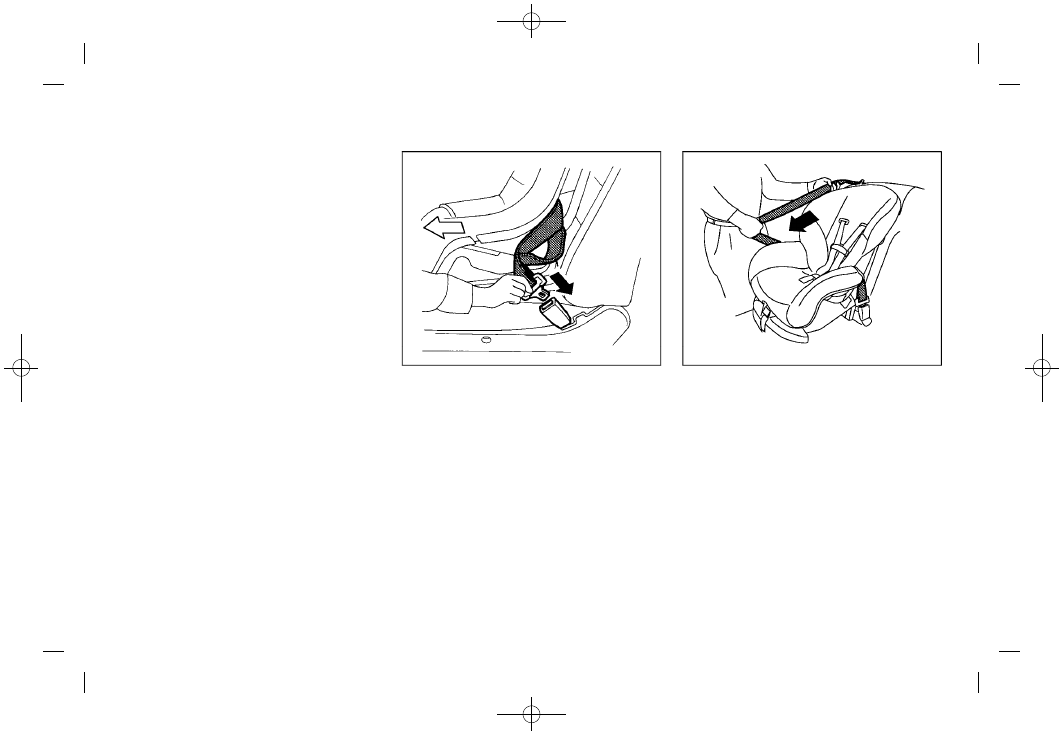

SSS0657

Rear-facing — step 5

5. Remove any additional slack from the

seat belt; press downward and rear-
ward firmly in the center of the child
restraint to compress the vehicle seat
cushion and seatback while pulling up
on the seat belt.

SSS0658

Rear-facing — step 6

6. After attaching the child restraint, test

it before you place the child in it. Push
it from side to side while holding the
child restraint near the seat belt path.
The child restraint should not move
more than 1 inch (25 mm), from side to
side. Try to tug it forward and check to
see if the belt holds the restraint in
place. If the restraint is not secure,
tighten the seat belt as necessary, or
put the restraint in another seat and
test it again. You may need to try a
different child restraint. Not all child
restraints fit in all types of vehicles.

7. Check to make sure that the child

restraint is properly secured prior to
each use. If the seat belt is not locked,
repeat steps 1 through 6.

After the child restraint is removed and the
seat belt fully retracted, the ALR mode
(child restraint mode) is canceled.

FORWARD-FACING CHILD RE-

STRAINT INSTALLATION USING

LATCH

Refer to all Warnings and Cautions in the
“Child safety” and “Child restraints” sec-
tions before installing a child restraint.
Do not use the lower anchors if the
combined weight of the child and the child
restraint exceeds 65 lbs (29.5 kg). If the
combined weight of the child and the child
restraint is greater than 65 lbs (29.5 kg),
use the vehicle’s seat belt (not the lower
anchors) to install the child restraint. Be
sure to follow the child restraint manufac-
turer’s instructions for installation.

Condition:

(65,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

Follow these steps to install a forward-
facing child restraint using the LATCH
system:
1. Position the child restraint on the seat.

Always follow the child restraint man-
ufacturer’s instructions.

SSS0645

Forward-facing web-mounted — step 2

2. Secure the child restraint anchor at-

tachments to the LATCH lower anchors.
Check to make sure the LATCH attach-
ment is properly attached to the lower
anchors.
If the child restraint is equipped with a
top tether strap, route the top tether
strap and secure the tether strap to the
tether anchor point. See “Installing top
tether strap” (P.1-45). Do not install
child restraints that require the use of a
top tether strap in seating positions
that do not have a top tether anchor.

SSS1104

Forward-facing rigid-mounted — step 2

3. The back of the child restraint should

be secured against the vehicle seat-
back.
If necessary, adjust or remove the head
restraint to obtain the correct child
restraint fit. If the head restraint is
removed, store it in a secure place. Be
sure to reinstall the head restraint
when the child restraint is removed.
See “Head restraints/headrests” (P.1-
13) for head restraint adjustment in-
formation.
If the seating position does not have an
adjustable head restraint or a headrest

Safety — seats, seat belts and supplemental restraint system

1-43

Condition:

(66,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

1-44

Safety — seats, seat belts and supplemental restraint system

and it is interfering with the proper
child restraint fit, try another seating
position or a different child restraint.

SSS0647

Forward-facing — step 4

4. For child restraints that are equipped

with webbing-mounted attachments,
remove any additional slack from the
anchor attachments. Press downward
and rearward firmly in the center of the
child restraint with your knee to com-
press the vehicle seat cushion and
seatback while tightening the webbing
of the anchor attachments.

5. Tighten the tether strap according to

the manufacturer’s instructions to re-
move any slack.

SSS0638

Forward-facing — step 6

6. After attaching the child restraint, test

it before you place the child in it. Push
it from side to side while holding the
child restraint near the LATCH attach-
ment path. The child restraint should
not move more than 1 inch (25 mm),
from side to side. Try to tug it forward
and check to see if the LATCH attach-
ment holds the restraint in place. If the
restraint is not secure, tighten the
LATCH attachment as necessary, or put
the restraint in another seat and test it
again. You may need to try a different
child restraint. Not all child restraints fit
in all types of vehicles.

Condition:

(67,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

7. Check to make sure the child restraint

is properly secured prior to each use. If
the child restraint is loose, repeat steps
1 through 6.

JVR0136X

2nd row captain’s seat

JVR0137X

2nd row bench seat

Installing top tether strap

First, secure the child restraint with the
LATCH lower anchors (2nd row captain’s or
bench outboard seating positions only).
1. If necessary, raise or remove the head

restraint or headrest to position the top
tether strap over the top of the seat-
back. If the head restraint or headrest
is removed, store it in a secure place.
Be sure to reinstall the head restraint or
headrest when the child restraint is
removed. See “Head restraints/head-
rests” (P.1-13) for head restraint or
headrest adjustment, removal and in-
stallation information.

2. Secure the tether strap to the tether

anchor point on the back of each
seatback behind the child restraint.

3. Tighten the tether strap according to

the manufacturer’s instructions to re-
move any slack. Make sure the head
restraint or headrest does not contact
the top tether strap.

If you have any questions when installing
a top tether strap on the rear seat, it is
recommended you visit an INFINITI retailer
for this service.

Safety — seats, seat belts and supplemental restraint system

1-45

Condition:

(68,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

1-46

Safety — seats, seat belts and supplemental restraint system

FORWARD-FACING CHILD RE-

STRAINT INSTALLATION USING THE

SEAT BELTS

WARNING

.

The three-point seat belt with Automatic
Locking Retractor (ALR) must be used
when installing a child restraint. Failure
to use the ALR mode will result in the
child restraint not being properly se-
cured. The restraint could tip over or be
loose and cause injury to a child in a
sudden stop or collision. Also, it can
change the operation of the front pas-
senger air bag. See “Front passenger air
bag and status light” (P.1-62)

.

When installing a child restraint system
in the 3rd center position, both the
center seat belt connector tongue and
buckle tongue must be secured. See “3rd
row center seat belt” (P.1-25).

SSS0640

Forward-facing (front passenger seat) —

step 1

Refer to all Warnings and Cautions in the
“Child safety” and “Child restraints” sec-
tions before installing a child restraint.
Do not use the lower anchors if the
combined weight of the child and the child
restraint exceeds 65 lbs (29.5 kg). If the
combined weight of the child and the child
restraint is greater than 65 lbs (29.5 kg),
use the vehicle’s seat belt (not the lower
anchors) to install the child restraint. Be
sure to follow the child restraint manufac-
turer’s instructions for installation.
Follow these steps to install a forward-
facing child restraint using the vehicle seat

belt in the rear seats or in the front
passenger seat:
1. If you must install a child restraint in

the front seat, it should be placed in a
forward-facing direction only. Move the
seat to the rearmost position. Child
restraints for infants must be used in
the rear-facing direction and, there-
fore, must not be used in the front seat.

2. Position the child restraint on the seat.

Always follow the child restraint man-
ufacturer’s instructions.
The back of the child restraint should
be secured against the vehicle seat-
back.
If necessary, adjust or remove the head
restraint or headrest to obtain the
correct child restraint fit. If the head
restraint or headrest is removed, store
it in a secure place. Be sure to reinstall
the head restraint or headrest when
the child restraint is removed. See
“Head restraints/headrests” (P.1-13)
for head restraint or headrest adjust-
ment, removal and installation informa-
tion.
If the seating position does not have an
adjustable head restraint or a headrest

Condition:

(69,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

and it is interfering with the proper
child restraint fit, try another seating
position or a different child restraint.

SSS0360B

Forward-facing — step 3

3. Route the seat belt tongue through the

child restraint and insert it into the
buckle until you hear and feel the latch
engage. Be sure to follow the child
restraint manufacturer’s instructions
for belt routing.
If the child restraint is equipped with a
top tether strap, route the top tether
strap and secure the tether strap to the
tether anchor point (rear seat installa-
tion only). See “Installing top tether
strap” (P.1-50). Do not install child
restraints that require the use of a top
tether strap in seating positions that do
not have a top tether anchor.

SSS0651

Forward-facing — step 4

4. Pull the shoulder belt until the belt is

fully extended. At this time, the seat
belt retractor is in the Automatic Lock-
ing Retractor (ALR) mode (child re-
straint mode). It reverts to Emergency
Locking Retractor (ELR) mode when the
seat belt is fully retracted.

Safety — seats, seat belts and supplemental restraint system

1-47

Condition:

(70,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

1-48

Safety — seats, seat belts and supplemental restraint system

SSS0652

Forward-facing — step 5

5. Allow the seat belt to retract. Pull up on

the shoulder belt to remove any slack in
the belt.

SSS0653

Forward-facing — step 6

6. Remove any additional slack from the

seat belt; press downward and rear-
ward firmly in the center of the child
restraint with your knee to compress
the vehicle seat cushion and seatback
while pulling up on the seat belt.

7. Tighten the tether strap according to

the manufacturer’s instructions to re-
move any slack.

SSS0641

Forward-facing — step 8

8. After attaching the child restraint, test

it before you place the child in it. Push
it from side to side while holding the
child restraint near the seat belt path.
The child restraint should not move
more than 1 inch (25 mm), from side to
side. Try to tug it forward and check to
see if the belt holds the restraint in
place. If the restraint is not secure,
tighten the seat belt as necessary, or
put the restraint in another seat and
test it again. You may need to try a
different child restraint. Not all child
restraints fit in all types of vehicles.

Condition:

(71,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

9. Check to make sure the child restraint

is properly secured prior to each use. If
the seat belt is not locked, repeat steps
2 through 8.

SSS1099

Forward-facing — step 10

10.If the child restraint is installed in the

front passenger seat, place the ignition
switch in the ON position. The front
passenger air bag status light
should illuminate. If this light is not
illuminated, see “Front passenger air
bag and status light” (P.1-62). Move the
child restraint to another seating posi-
tion. Have the system checked. It is
recommended you visit an INFINITI
retailer for this service.

After the child restraint is removed and the
seat belt is fully retracted, the ALR mode
(child restraint mode) is canceled.

JVR0136X

2nd row captain’s seat

JVR0137X

2nd row bench seat

Safety — seats, seat belts and supplemental restraint system

1-49

Condition:

(72,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

1-50

Safety — seats, seat belts and supplemental restraint system

SSS1073

3rd row bench seat

Installing top tether strap

WARNING

In the 3rd row bench seat, a child restraint
with a top tether strap can only be used in
the center position. Do not place in an
outboard seating position and attempt to
angle the tether strap to the center position.

First, secure the child restraint with the
seat belt.
1. If necessary, raise or remove the head

restraint or headrest to position the top
tether strap over the top of the seat-
back. If the head restraint or headrest
is removed, store it in a secure place.
Be sure to reinstall the head restraint or
headrest when the child restraint is
removed. See “Head restraints/head-
rests” (P.1-13) for head restraint or
headrest adjustment, removal and in-
stallation information.

2. Secure the tether strap to the tether

anchor point on the back of each
seatback (2nd row seat) or on the floor
(3rd row seat) behind the child re-
straint.

3. Tighten the tether strap according to

the manufacturer’s instructions to re-
move any slack. Make sure the head
restraint or headrest does not contact
the top tether strap.

If you have any questions when installing
a top tether strap on the rear seat, it is
recommended you visit an INFINITI retailer
for this service.

BOOSTER SEATS
Precautions on booster seats

WARNING

If a booster seat and seat belt are not used
properly, the risk of a child being injured in a
sudden stop or collision greatly increases:

.

Make sure the shoulder portion of the
belt is away from the child’s face and
neck and the lap portion of the belt does
not cross the stomach.

.

Make sure the shoulder belt is not
behind the child or under the child’s
arm.

.

A booster seat must only be installed in
a seating position that has a lap/
shoulder belt.

Condition:

(73,1)

Model: 2017MY INFINITI QX80(Z62) OM17E00Z62U0 ]

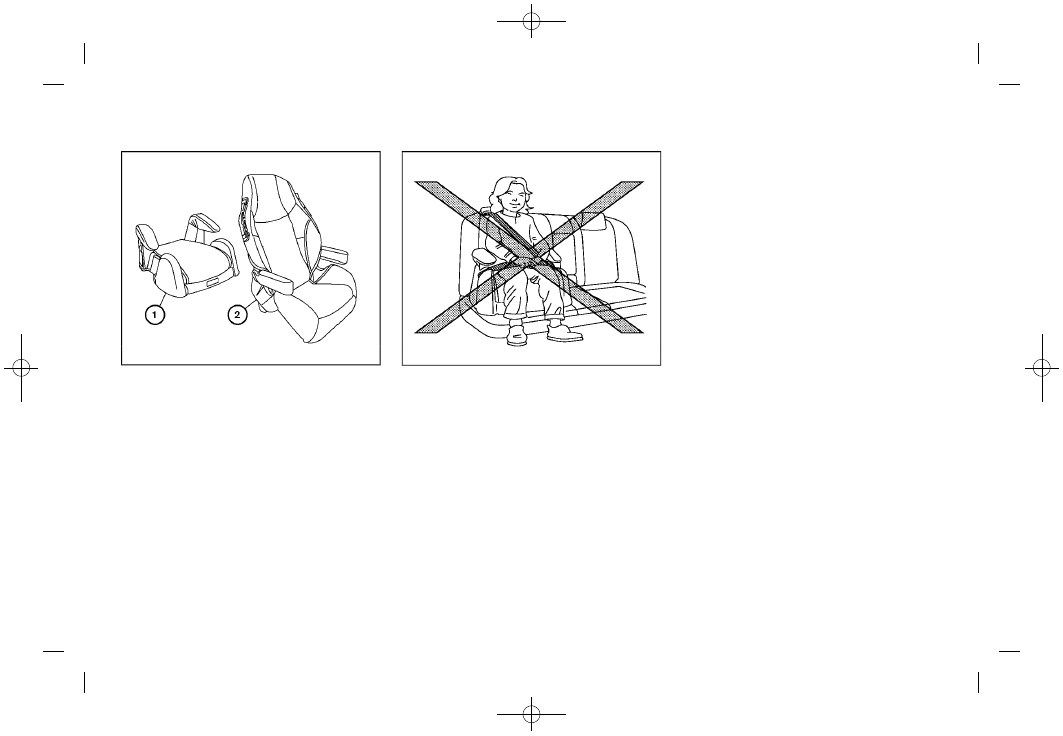

LRS0455

Booster seats of various sizes are offered
by several manufacturers. When selecting
any booster seat, keep the following points
in mind:
.

Choose only a booster seat with a label

certifying that it complies with Federal
Motor Vehicle Safety Standard 213 or
Canadian Motor Vehicle Safety Stan-
dard 213.

.

Check the booster seat in your vehicle

to be sure it is compatible with the
vehicle’s seat and seat belt system.

LRS0453

.

Make sure the child’s head will be

properly supported by the booster seat
or vehicle seat. The seatback must be at
or above the center of the child’s ears.
For example, if a low back booster seat

*

1

is chosen, the vehicle seatback

must be at or above the center of the
child’s ears. If the seatback is lower
than the center of the child’s ears, a
high back booster seat

*

2

should be

used.

.

If the booster seat is compatible with

your vehicle, place your child in the
booster seat and check the various
adjustments to be sure the booster seat

is compatible with your child. Always
follow all recommended procedures.

Safety — seats, seat belts and supplemental restraint system

1-51

Condition:
