Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

10-8

Technical and consumer information

ENGINE

Model

VQ37VHR

Type

Gasoline, 4-cycle

Cylinder arrangement

6-cylinder, V-slanted at 608

Bore 6 Stroke

in (mm)

3.760 6 3.385

(95.5 6 86.0)

Displacement

cu in (cm

3

)

225.54 (3,696)

Firing order

1-2-3-4-5-6

Idle speed

rpm

See the emission control information label on

the underside of the hood.

Ignition timing

(B.T.D.C.)

degree/rpm

Spark plug

Standard

FXE24HR-11

Spark plug gap (Normal)

in (mm)

0.043 (1.1)

Camshaft operation

Timing chain

This spark ignition system complies with the Canadian standard ICES-002.

STI0425

SPECIFICATIONS

Condition:

(509,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

WHEELS AND TIRES
Road wheel

Type

Size

Offset in (mm)

Conventional

18 6 8J

1.97 (50)

20 6 8J
21 6 9-1/2J

Spare

18 6 4-1/2T

1.18 (30)

Tire

Type

Size

Pressure PSI (kPa) [Cold]

Conventional

P265/60R18

33 (230)

P265/50R20
P265/45R21

Spare (T-type)

T175/90D18

60 (420)

Technical and consumer information

10-9

Condition:

(510,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

10-10

Technical and consumer information

DIMENSIONS

Overall length (With front license plate)

in (mm)

191.3 (4,860)

Overall width

in (mm)

75.9 (1,925)

Overall height

in (mm)

65.0 (1,650)*1

66.1 (1,680)*2

Front tread

in (mm)

64.4 (1,635)

Rear tread

in (mm)

64.6 (1,640)

Wheelbase

in (mm)

113.6 (2,885)

*1: Model without roof rack
*2: Model with roof rack

Condition:

(511,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

If you plan to travel in another country, you
should first find out if the fuel available is
suitable for your vehicle’s engine.
Using fuel with too low an octane rating
may cause engine damage. All gasoline
vehicles must be operated with unleaded
gasoline. Therefore, avoid taking your
vehicle to areas where appropriate fuel is
not available.
When transferring the registration of your
vehicle to another country, state, province
or district, it may be necessary to modify
the vehicle to meet local laws and regula-
tions.
The laws and regulations for motor vehicle
emission control and safety standards vary
according to the country, state, province or
district; therefore, vehicle specifications
may differ.
When any vehicle is to be taken into
another country, state, province or district
and registered, its modifications, trans-
portation, and registration are the respon-
sibility of the user. INFINITI is not
responsible for any inconvenience that
may result.

STI0431

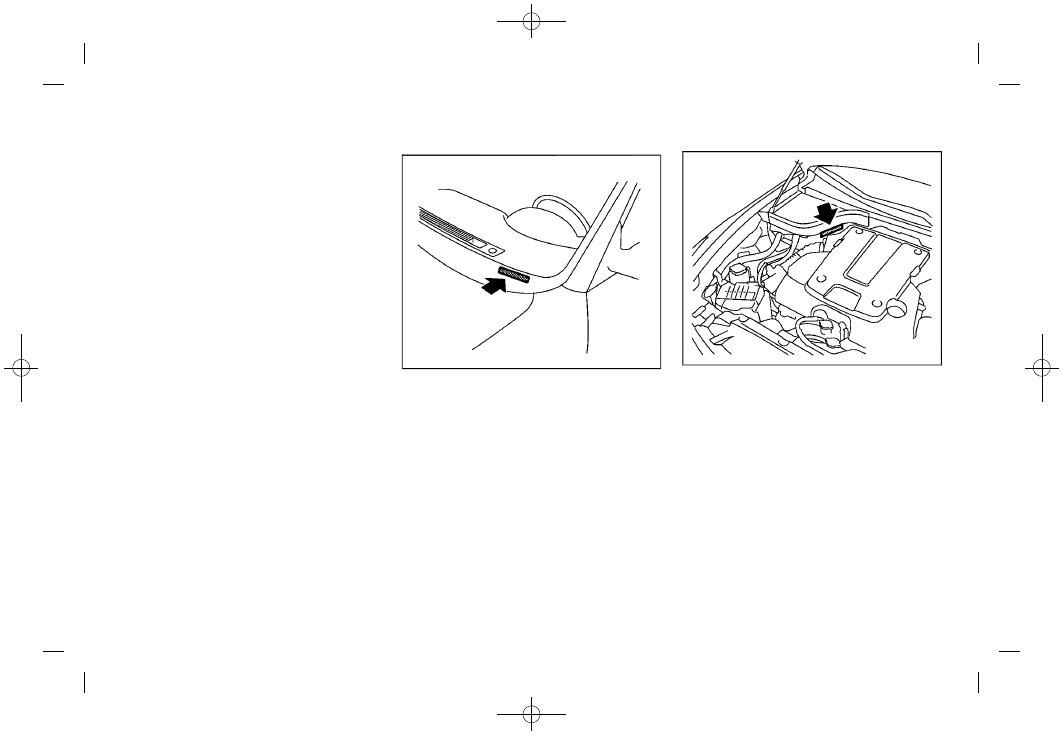

VEHICLE IDENTIFICATION NUMBER

(VIN) PLATE

The vehicle identification number plate is
attached as shown. This number is the
identification for your vehicle and is used
in the vehicle registration.

STI0492

VEHICLE IDENTIFICATION NUMBER

(chassis number)

The number is stamped as shown in the
engine compartment.

Technical and consumer information

10-11

WHEN TRAVELING OR REGISTERING YOUR

VEHICLE IN ANOTHER COUNTRY

VEHICLE IDENTIFICATION

Condition:

(512,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

10-12

Technical and consumer information

STI0509

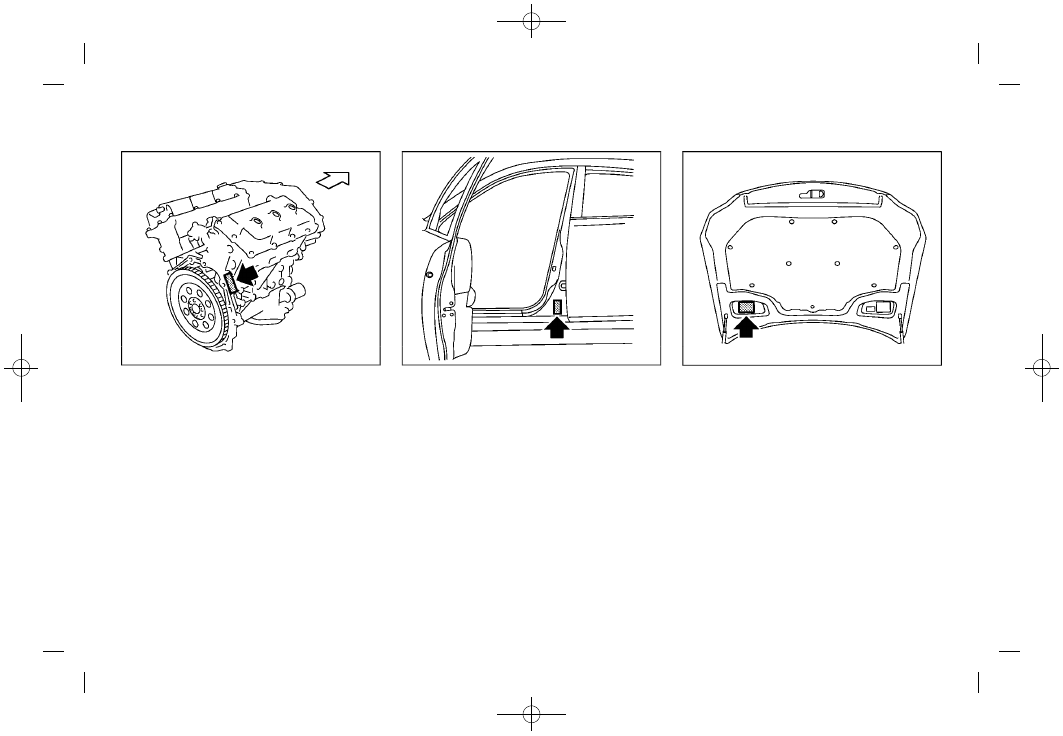

ENGINE SERIAL NUMBER

The number is stamped on the engine as
shown.

STI0448

F.M.V.S.S./C.M.V.S.S. CERTIFICA-

TION LABEL

The Federal/Canadian Motor Vehicle Safety
Standards (F.M.V.S.S./C.M.V.S.S.) certifica-
tion label is affixed as shown. This label
contains valuable vehicle information,
such as: Gross Vehicle Weight Ratings
(GVWR), Gross Axle Weight Rating (GAWR),
month and year of manufacture, Vehicle
Identification Number (VIN), etc. Review it
carefully.

STI0422

EMISSION CONTROL INFORMATION

LABEL

The emission control information label is
attached as shown.

Condition:

(513,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

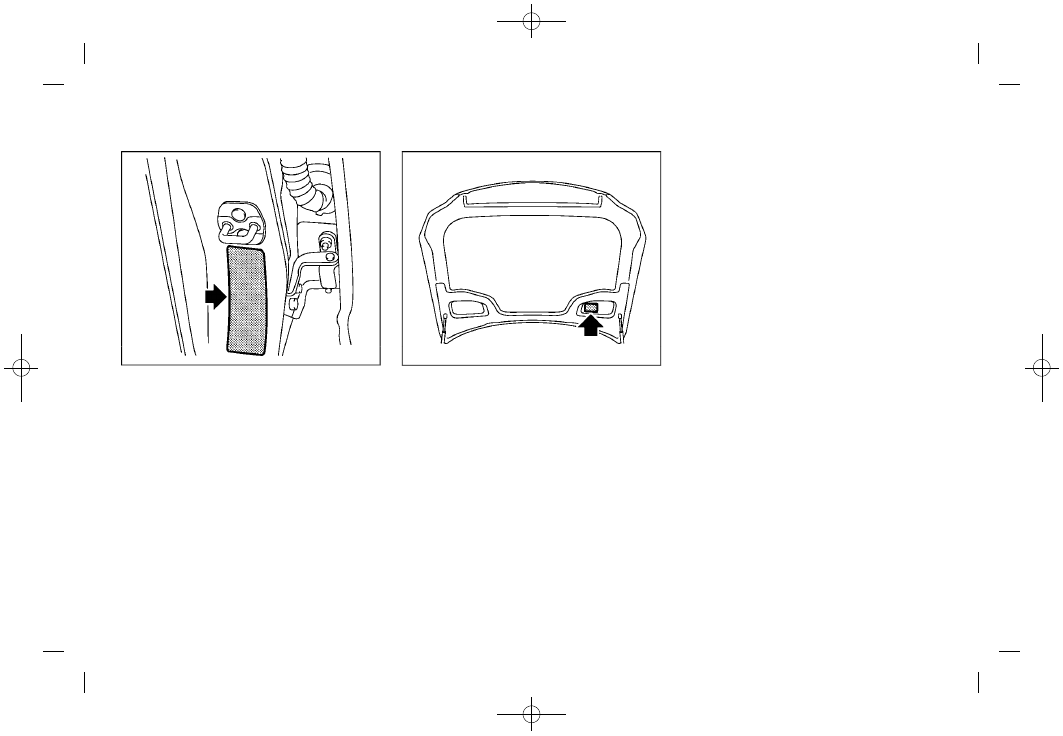

STI0373

TIRE AND LOADING INFORMATION

LABEL

The cold tire pressure is shown on the Tire
and Loading Information label affixed to
the pillar as illustrated.

STI0495

AIR CONDITIONER SPECIFICATION

LABEL

The air conditioner specification label is
attached as shown.

Technical and consumer information

10-13

Condition:

(514,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

10-14

Technical and consumer information

JVT0147X

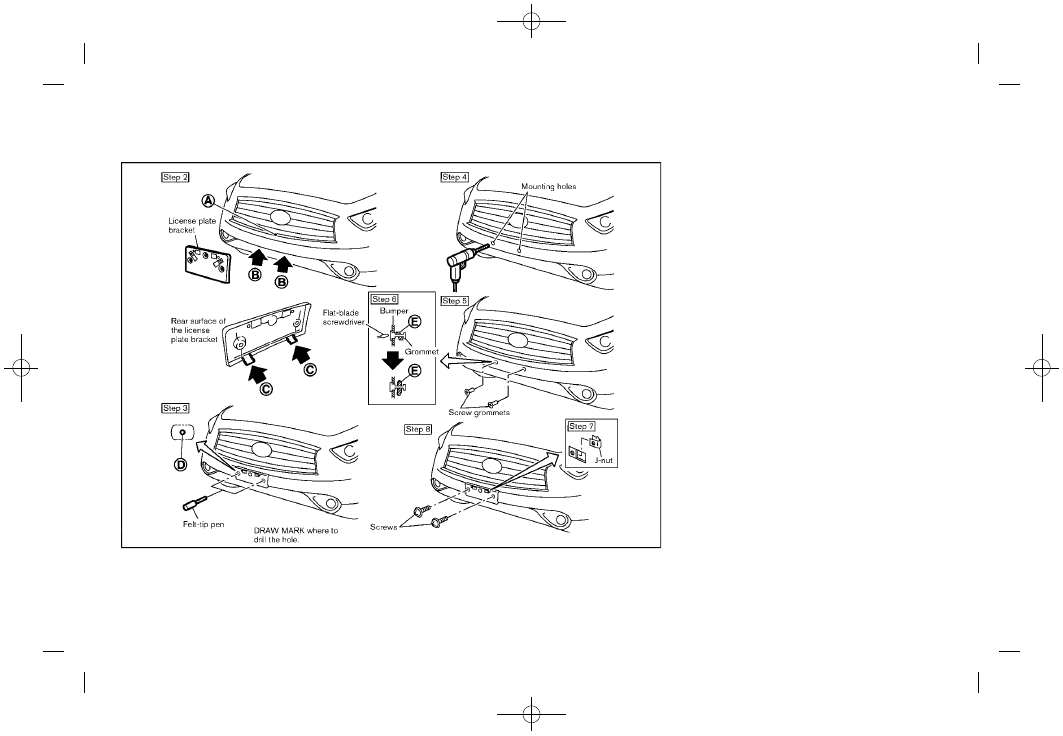

Use the following steps to mount the
license plate.
Before mounting the license plate, confirm
that the following parts are enclosed in the
plastic bag.
Only use the recommended mounting
position, otherwise Intelligent Cruise Con-
trol (ICC) sensor obstruction (if so
equipped) may result.
.

License plate bracket

.

J-nut 6 2

.

Screw 6 2

.

Screw grommet 6 2

1. Park the vehicle on flat, level ground.
2. Locate the center position indicator

*

A

on the lower part of the grille. Line up
the marks under the top of the front
bumper

*

B

with the tabs

*

C

on the

license plate bracket. Hold the license
plate bracket in place.

3. Mark the center of the hole

*

D

with a

felt-tip pen.

4. Carefully drill two pilot holes using a

0.39 in (10 mm) drill bit at the marked
locations. (Be sure that the drill only
goes through the bumper fascia.)

INSTALLING FRONT LICENSE PLATE

Condition:

(515,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

5. Insert grommets into the hole on the

fascia.

6. Insert a flat-blade screwdriver into the

grommet hole to add 908 turn onto the
part

*

E

.

7. Insert a J-nut into the license plate

bracket before placing the license plate
bracket on the fascia.

8. Install the license plate bracket with

screws.

9. Install the license plate with bolts that

are no longer than 0.55 in (14 mm).

WARNING

.

It is extremely dangerous to
ride in a cargo area inside the
vehicle. In a collision, people
riding in these areas are more
likely to be seriously injured
or killed.

.

Do not allow people to ride in
any area of vehicle that is not
equipped with seats and seat
belts.

.

Be sure everyone in your
vehicle is in a seat and using
a seat belt properly.

TERMS

It is important to familiarize yourself
with the following terms before
loading your vehicle:

.

Curb Weight (actual weight of your

vehicle) - vehicle weight includ-
ing: standard and optional equip-
ment, fluids, emergency tools,

and spare tire assembly. This
weight does not include passen-
gers and cargo.

.

GVW (Gross Vehicle Weight) - curb

weight plus the combined weight
of passengers and cargo.

.

GVWR (Gross Vehicle Weight Rat-

ing) - maximum total combined
weight of the unloaded vehicle,
passengers, luggage, hitch, trailer
tongue load and any other op-
tional equipment. This informa-
tion is located on the F.M.V.S.S./C.
M.V.S.S. label.

.

GAWR (Gross Axle Weight Rating) -

maximum weight (load) limit spe-
cified for the front or rear axle.
This information is located on the
F.M.V.S.S./C.M.V.S.S. label.

.

GCWR (Gross Combined Weight

Rating) - The maximum total
weight rating of the vehicle, pas-
sengers, cargo, and trailer.

.

Vehicle Capacity Weight, Load

limit, Total load capacity - max-

Technical and consumer information

10-15

VEHICLE LOADING INFORMATION

Condition:

(516,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

10-16

Technical and consumer information

imum total weight limit specified
of the load (passengers and car-
go) for the vehicle. This is the
maximum combined weight of
occupants and cargo that can be
loaded into the vehicle. If the
vehicle is used to tow a trailer,
the trailer tongue weight must be
included as part of the cargo load.
This information is located on the
Tire and Loading Information la-
bel.

.

Cargo capacity - permissible

weight of cargo, the weight of
total occupants weight subtracted
from the load limit.

STI0445

Condition:

(517,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

VEHICLE LOAD CAPACITY

Do not exceed the load limit of your
vehicle shown as “The combined
weight of occupants and cargo” on
the Tire and Loading Information
label. Do not exceed the number of
occupants shown as “Seating Capa-
city” on the Tire and Loading Infor-
mation label.

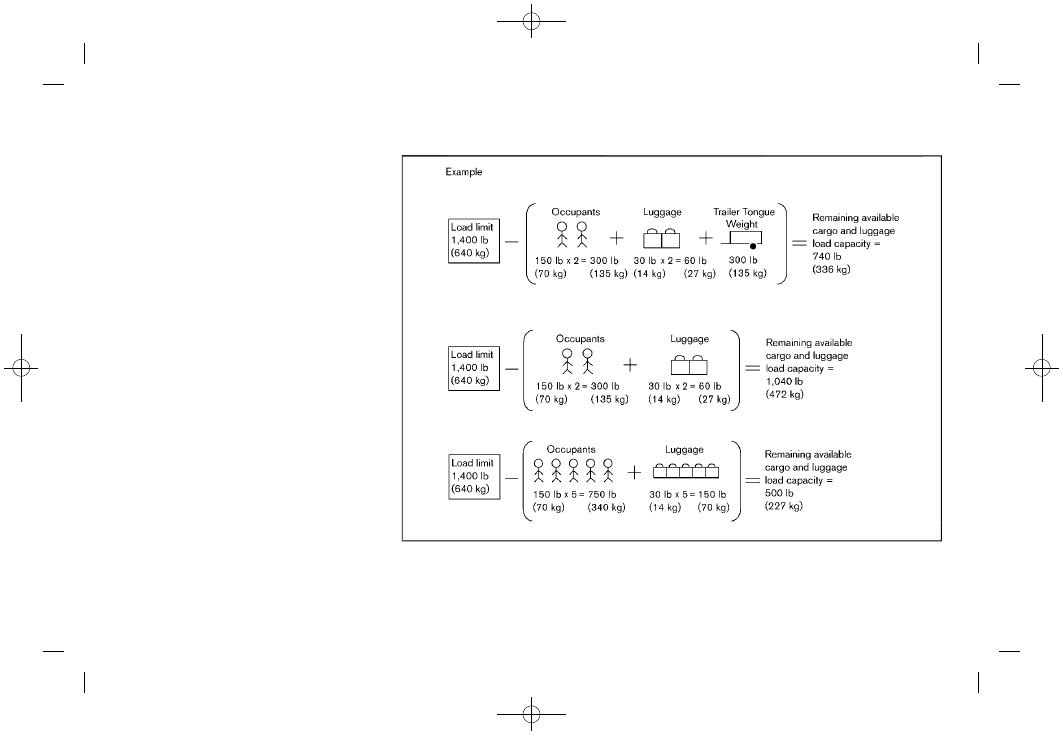

To get “the combined weight of
occupants and cargo”, add the
weight of all occupants, then add
the total luggage weight. Examples
are shown in the illustration.

Steps for determining correct load

limit

1.

Locate the statement “The com-
bined weight of occupants and
cargo should never exceed XXX kg
or XXX lbs” on your vehicle’s
placard.

2.

Determine the combined weight
of the driver and passengers that
will be riding in your vehicle.

3.

Subtract the combined weight of
the driver and passengers from
XXX kg or XXX lbs.

4.

The resulting figure equals the
available amount of cargo and
luggage load capacity. For exam-
ple, if the XXX amount equals
1400 lbs. and there will be five
150 lb. passengers in your vehi-
cle, the amount of available cargo
and luggage load capacity is 650
lbs. (1400 − 750 (5 x 150) = 650
lbs) or (640 − 340 (5 x 70) = 300
kg.)

5.

Determine the combined weight
of luggage and cargo being
loaded on the vehicle. That weight
may not safely exceed the avail-
able cargo and luggage load
capacity calculated in Step 4.

6.

If your vehicle will be towing a
trailer, load from your trailer will
be transferred to your vehicle.
Consult this manual to determine
how this reduces the available

cargo and luggage load capacity
of your vehicle.

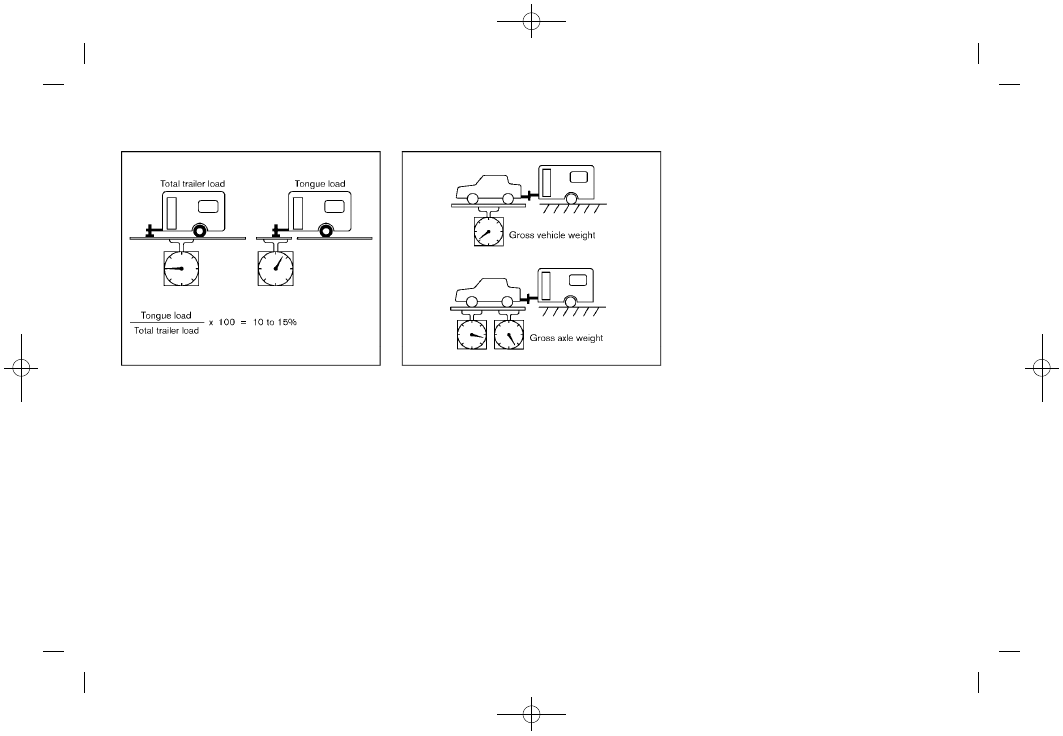

Before driving a loaded vehicle,
confirm that you do not exceed the
Gross Vehicle Weight Rating (GVWR)
or the Gross Axle Weight Rating
(GAWR) for your vehicle. (See “Mea-
surement of weights” (P.10-19).)
Also check tires for proper inflation
pressures. See the Tire and Loading
Information label.

Technical and consumer information

10-17

Condition:

(518,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

10-18

Technical and consumer information

SIC3849

SECURING THE LOAD

There are tie down hooks located in the
cargo area as shown. The tie down hooks
can be used to secure cargo with ropes or
other types of straps.
Do not apply a total load of more than 22
lb. (98 N) to a single hook when securing
cargo.

WARNING

.

Properly secure all cargo with ropes or
straps to help prevent it from sliding or
shifting. Do not place cargo higher than

the seatbacks. In a sudden stop or
collision, unsecured cargo could cause
personal injury.

.

The child restraint top tether strap may
be damaged by contact with items in the
cargo area. Secure any items in the cargo
area. Your child could be seriously
injured or killed in a collision if the top
tether strap is damaged.

.

Do not load your vehicle any heavier
than the GVWR or the maximum front
and rear GAWRs. If you do, parts of your
vehicle can break, tire damage could
occur, or it can change the way your
vehicle handles. This could result in loss
of control and cause personal injury.

LOADING TIPS

.

The GVW must not exceed GVWR

or GAWR as specified on the F.M.V.
S.S./C.M.V.S.S. certification label.

.

Do not load the front and rear axle

to the GAWR. Doing so will exceed
the GVWR.

WARNING

.

Properly secure all cargo to
help prevent it from sliding or
shifting. Do not place cargo
higher than the seatbacks. In
a sudden stop or collision,
unsecured cargo could cause
personal injury.

.

Do not load your vehicle any
heavier than the GVWR or the
maximum front and rear
GAWRs. If you do, parts of
your vehicle can break, tire
damage could occur, or it can
change the way your vehicle
handles. This could result in
loss of control and cause
personal injury.

.

Overloading could not only
shorten the life of your vehi-
cle and the tires, but also
could lead to hazardous vehi-
cle handling and long braking

Condition:

(519,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

distance. This may cause a
premature tire malfunction,
which could result in a serious
accident and personal injury.
Failures caused by overload-
ing are not covered by the
vehicle’s warranty.

MEASUREMENT OF WEIGHTS

Secure loose items to prevent weight
shifts that could affect the balance of
your vehicle. When the vehicle is
loaded, drive to a scale and weigh
the front and the rear wheels sepa-
rately to determine axle loads. In-
dividual axle loads should not
exceed either of the gross axle
weight ratings (GAWR). The total of
the axle loads should not exceed the
gross vehicle weight rating (GVWR).
These ratings are given on the
vehicle certification label. If weight
ratings are exceeded, move or re-
move items to bring all weights
below the ratings.

WARNING

Overloading or improper loading of a trailer
and its cargo can adversely affect vehicle
handling, braking and performance and may
lead to accidents.

CAUTION

.

Do not tow a trailer or haul a heavy load
for the first 500 miles (800 km). Your
engine, axle or other parts could be
damaged.

.

For the first 500 miles (800 km) that you
tow a trailer, do not drive over 50 MPH
(80 km/h) and do not make starts at full
throttle. This helps the engine and other
parts of your vehicle wear in at the
heavier loads.

Your new vehicle was designed to be used
primarily to carry passengers and cargo.
Remember that towing a trailer places
additional loads on your vehicle’s engine,
drivetrain, steering, braking and other
systems.

An INFINITI Towing Guide (U.S. only) is
available on the website at www.InfinitiU-
SA.com. This guide includes information on
trailer towing capability and the special
equipment required for proper towing.

MAXIMUM LOAD LIMITS
Maximum trailer loads

Never allow the total trailer load to exceed
the value specified in the “Towing Load/
Specification” chart. The total trailer load
equals trailer weight plus its cargo weight.
.

When towing a trailer load of 1,000 lbs

(454 kg) or more, trailers with a brake
system MUST be used.

The maximum GCWR (Gross Combined
Weight Rating) should not exceed the value
specified in the following “Towing Load/
Specification” chart.

Technical and consumer information

10-19

TOWING A TRAILER

Condition:

(520,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

10-20

Technical and consumer information

STI0541

The GCWR equals the combined weight of
the towing vehicle (including passengers
and cargo) plus the total trailer load.
Towing loads greater than these or using
improper towing equipment could ad-
versely affect vehicle handling, braking
and performance.
The ability of your vehicle to tow a trailer is
not only related to the maximum trailer
loads, but also the places you plan to tow.
Tow weights appropriate for level highway
driving may have to be reduced on very
steep grades or for low traction situations
(for example, on slippery boat ramps).
Temperature conditions can also affect

towing. For example, towing a heavy trailer
in high outside temperatures on graded
roads can affect engine performance and
cause overheating. The transmission high
fluid temperature protection mode, which
helps reduce the chance of transmission
damage, could activate and automatically
decrease engine power. Vehicle speed may
decrease under high load. Plan your trip
carefully to account for trailer and vehicle
load, weather and road conditions.

WARNING

Overheating can result in reduced engine
power and vehicle speed. The reduced speed
may be lower than other traffic, which could
increase the chance of a collision. Be
especially careful when driving. If the
vehicle cannot maintain a safe driving
speed, pull to the side of the road in a safe
area. Allow the engine to cool and return to
normal operation. See “If your vehicle over-
heats” (P.6-11) of this manual.

CAUTION

Vehicle damage resulting from improper
towing procedures are not covered by
INFINITI warranties.

Condition:

(521,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

STI0542

Tongue load

When using a weight carrying or a weight
distributing hitch, keep the tongue load
between 10 to 15% of the total trailer load
within the maximum tongue load limits
shown in the following “Towing Load/
Specification” chart. If the tongue load
becomes excessive, rearrange cargo to
allow for proper tongue load.

TI1012M

MAXIMUM GROSS VEHICLE WEIGHT

(GVW)/MAXIMUM GROSS AXLE

WEIGHT (GAW)

The GVW of the towing vehicle must not
exceed the Gross Vehicle Weight Rating
(GVWR) shown on the F.M.V.S.S./C.M.V.S.S.
certification label. The GVW equals the
combined weight of the unloaded vehicle,
passengers, luggage, hitch, trailer tongue
load and any other optional equipment. In
addition, front or rear GAW must not
exceed the Gross Axle Weight Rating
(GAWR) shown on the F.M.V.S.S./C.M.V.S.
S. certification label.

Towing capacities are calculated assuming
a base vehicle with driver and any options
required to achieve the rating. Additional
passengers, cargo and/or optional equip-
ment, such as the trailer hitch, will add
weight to the vehicle and reduce your
vehicle’s maximum towing capacity and
trailer tongue load.
The vehicle and trailer need to be weighed
to confirm the vehicle is within the GVWR,
Front GAWR, Rear GAWR, Gross Combined
Weight Rating (GCWR) and Towing capacity.
All vehicle and trailer weights can be
measured using platform type scales com-
monly found at truck stops, highway weigh
stations, building supply centers or sal-
vage yards.
To determine the available payload capa-
city for tongue load, use the following
procedure.
1. Locate the GVWR on the F.M.V.S.S./C.M.

V.S.S. certification label.

2. Weigh your vehicle on the scale with all

of the passengers and cargo that are
normally in the vehicle when towing a
trailer.

3. Subtract the actual vehicle weight from

the GVWR. The remaining amount is the

Technical and consumer information

10-21

Condition:

(522,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

10-22

Technical and consumer information

available maximum tongue load.

To determine the available towing capacity,
use the following procedure.
1. Find the GCWR for your vehicle on the

“Towing Load/Specification” chart
found later in this section.

2. Subtract the actual vehicle weight from

the GCWR. The remaining amount is the
available maximum towing capacity.

To determine the Gross Trailer Weight,
weigh your trailer on a scale with all
equipment and cargo, that are normally in
the trailer when it is towed. Make sure the
Gross trailer weight is not more than the
Gross Trailer Weight Rating shown on the
trailer and is not more than the calculated
available maximum towing capacity.
Also weigh the front and rear axles on the
scale to make sure the Front Gross Axle
Weight and Rear Gross Axle Weight are not
more than Front Gross Axle Weight and
Rear Gross Axle Weight on the F.M.V.S.S./C.
M.V.S.S. certification label. The cargo in the
trailer and vehicle may need to be moved
or removed to meet the specified ratings.

Example:
.

Gross Vehicle Weight (GVW) as weighed

on a scale - including passengers,
cargo and hitch - 5,073 lb. (2,301 kg).

.

Gross Vehicle Weight Rating (GVWR)

from F.M.V.S.S./C.M.V.S.S. certification
label - 5,301 lb. (2,404 kg).

.

Gross Combined Weight Rating (GCWR)

from “Towing Load/Specification” chart
- 7,355 lb. (3,336 kg).

.

Maximum Trailer towing capacity from

“Towing Load/Specification” chart -
2,000 lb. (907 kg).

5,301 lb. (2,404 kg)

GVWR

− 5,073 lb. (2,301 kg)

GVW

= 228 lb. (103 kg)

Available for tongue

weight

7,355 lb. (3,336 kg)

GCWR

− 5,073 lb. (2,301 kg)

GVW

= 2,282 lb. (1,035 kg)

Capacity available for

towing

228 lb. (103 kg) /

Available tongue weight

2,282 lb. (1,035 kg)

Available capacity

= 10 % tongue weight

The available towing capacity may be less
than the maximum towing capacity due to

the passenger and cargo load in the
vehicle.
Remember to keep trailer tongue weight
between 10 to 15% of the trailer weight. If
the tongue load becomes excessive, re-
arrange the cargo to obtain the proper
tongue load. Do not exceed the 10 to 15%
tongue weight specification even if the
calculated available tongue weight is
greater than 15%. If the calculated tongue
weight is less than 10%, reduce the total
trailer weight to match the available
tongue weight.
Always verify that available capacities are
within the required ratings.

Condition:

(523,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

TOWING LOAD/SPECIFICATION

TOWING LOAD/SPECIFICATION CHART

Unit: lb (kg)

Two-Wheel Drive (2WD) model All-Wheel Drive (AWD) model

MAXIMUM TRAILER WEIGHT*1

—

2,000 (907)*3

3,500 (1,588)*4

MAXIMUM TONGUE LOAD

—

200 (91)*3

350 (159)*4

GROSS COMBINED WEIGHT RATING

—

7,355 (3,336)*3

8,825 (4,003)*4

RECOMMENDED EQUIPMENT*2

Sway Control Device (SCD)

1:

All towing above 1,000 lb (454 kg) requires the use of trailer brakes. INFINITI
recommends the use of a tandem axle trailer whenever towing above 3,000 lb (1,361
kg).

2:

A sway control device is recommended for all towing above 2,000 lb (907 kg). Sway
control devices are not offered by INFINITI. See a professional trailer/hitch outlet for a
properly designed sway control device for your trailer.

3:

For USA

4:

For Canada

TOWING SAFETY
Trailer hitch

Choose a proper hitch for your vehicle and
trailer. A genuine INFINITI trailer hitch is
available from an INFINITI retailer. Make
sure the trailer hitch is securely attached to
the vehicle to help avoid personal injury or
property damage due to sway caused by
crosswinds, rough road surfaces or pas-
sing trucks.

WARNING

Trailer hitch components have specific
weight ratings. Your vehicle may be capable
of towing a trailer heavier than the weight
rating of the hitch components. Never
exceed the weight rating of the hitch
components. Doing so can cause serious
personal injury or property damage.

Hitch ball

Choose a hitch ball of the proper size and
weight rating for your trailer:
.

The required hitch ball size is stamped

on most trailer couplers. Most hitch
balls also have the size printed on top

Technical and consumer information

10-23

Condition:
