Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

SDI2033

Remove the retainers

*

1

as illustrated and

pull out the filter element

*

2

.

The filter element should not be cleaned
and reused. Replace it according to the
maintenance intervals. See the “9. Main-
tenance and schedules” section of this
manual for maintenance intervals. When

replacing the filter, wipe the inside of the
air cleaner housing and the cover with a
damp cloth.

WARNING

.

Operating the engine with the air cleaner
removed can cause you or others to be
burned. The air cleaner not only cleans
the air, it stops flame if the engine
backfires. If it isn’t there, and the engine
backfires, you could be burned. Do not
drive with the air cleaner removed, and
be careful when working on the engine
with the air cleaner removed.

.

Never pour fuel into the throttle body or
attempt to start the engine with the air
cleaner removed. Doing so could result
in serious injury.

Do-it-yourself

8-15

AIR CLEANER

Condition:

(460,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

8-16

Do-it-yourself

CLEANING

If your windshield is not clear after using
the windshield washer or if a wiper blade
chatters when running, wax or other
material may be on the blade or wind-
shield.
Clean the outside of the windshield with a
washer solution or a mild detergent. Your
windshield is clean if beads do not form
when rinsing with clear water.
Clean each blade by wiping it with a cloth
soaked in a washer solution or a mild
detergent. Then rinse the blade with clear
water. If your windshield is still not clear
after cleaning the blades and using the
wiper, replace the blades.
Worn windshield wiper blades can damage
the windshield and impair driver vision.

SDI2048

REPLACING

Replace the wiper blades if they are worn.
1. Pull the wiper arm.
2. Push the release tab

*

A

, and then

move the wiper blade down the wiper
arm

*

1

while pushing the release tab

to remove.

3. Insert the new wiper blade onto the

wiper arm until a click sounds.

4. Rotate the wiper blade so the dimple is

in the groove.

CAUTION

.

After wiper blade replacement, return
the wiper arm to its original position;

otherwise it may be damaged when the
hood is opened.

.

Make sure the wiper blades contact the
glass; otherwise the arm may be da-
maged from wind pressure.

WINDSHIELD WIPER BLADES

Condition:

(461,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

SDI2362

Be careful not to clog the washer nozzle

*

A

. This may cause improper windshield

washer operation. If the nozzle is clogged,
remove any objects with a needle or small
pin

*

B

. Be careful not to damage the

nozzle.

If checking or replacement is required, it is
recommended you contact an INFINITI
retailer.

If the brakes do not operate properly, it is
recommended you have the brakes
checked by an INFINITI retailer.

SELF-ADJUSTING BRAKES

Your vehicle is equipped with self-adjust-
ing brakes.
The disc-type brakes self-adjust every time
the brake pedal is applied.

WARNING

Have your brake system checked if the brake
pedal height does not return to normal. It is
recommended you visit an INFINITI retailer
for this service.

BRAKE PAD WEAR WARNING

The disc brake pads have audible wear
warnings. When a brake pad requires
replacement, it will make a high pitched
scraping sound when the vehicle is in
motion. This scraping sound will first occur
only when the brake pedal is depressed.
After more wear of the brake pad, the
sound will always be heard even if the
brake pedal is not depressed. Have the
brakes checked as soon as possible if the
wear warning sound is heard.

Do-it-yourself

8-17

REAR WINDOW WIPER BLADES

BRAKES

Condition:

(462,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

8-18

Do-it-yourself

Under some driving or climate conditions,
occasional brake squeak, squeal or other
noise may be heard. Occasional brake
noise during light to moderate stops is
normal and does not affect the function or
performance of the brake system.
Proper brake inspection intervals should
be followed. For additional information,
see the maintenance intervals shown in the
“9. Maintenance and schedules” section of
this manual.

SDI1479A

ENGINE COMPARTMENT

WARNING

Never use a fuse of a higher or lower
amperage rating than that specified on the
fuse box cover. This could damage the
electrical system or electronic control units
or cause a fire.

If any electrical equipment does not
operate, check for an open fuse.
1. Be sure the ignition switch is pushed to

the OFF or LOCK position and the

headlight switch is turned to OFF.

2. Open the engine hood and remove the

cover on the battery.

3. Remove the fuse/fusible link holder

cover.

4. Remove the fuse with the fuse puller.

FUSES

Condition:

(463,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

SDI1754

5. If the fuse is open

*

A

, replace it with a

new fuse

*

B

. Spare fuses are stored in

the passenger compartment fuse box.

6. If a new fuse also opens, have the

electrical system checked and repaired.
It is recommended you visit an INFINITI
retailer for this service.

Fusible links

If any electrical equipment does not
operate and fuses are in good condition,
check the fusible links. If any of these
fusible links are melted, replace only with
genuine INFINITI parts.

SDI2034

PASSENGER COMPARTMENT

WARNING

Never use a fuse of a higher or lower
amperage rating than that specified on the
fuse box cover. This could damage the
electrical system or electronic control units
or cause a fire.

If any electrical equipment does not
operate, check for an open fuse.
1. Be sure the ignition switch is pushed to

the OFF or LOCK position and the

headlight switch is turned to OFF.

2. Open the fuse box lid.
3. Remove the fuse with the fuse puller

*

A

.

4. If the fuse is open, replace it with a new

fuse.

5. If a new fuse also opens, have the

electrical system checked and repaired.
It is recommended you visit an INFINITI
retailer for this service. Spare fuses are
stored in the fuse box.

Do-it-yourself

8-19

Condition:

(464,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

8-20

Do-it-yourself

SDI2704

Extended storage fuse switch (if so

equipped)

To reduce battery drain, the extended
storage fuse switch comes from the factory
switched off. Prior to delivery of your
vehicle, the switch is pushed in (switched
on) and should always remain on.
If any electrical equipment does not
operate, remove the extended storage fuse
switch and check for an open fuse.

NOTE:
If the extended storage fuse switch mal-
functions, or if the fuse is open, it is not
necessary to replace the switch. In this

case, remove the extended storage fuse
switch and replace it with a new fuse of the
same rating.
How to remove the extended storage fuse
switch:
1. To remove the extended storage fuse

switch, be sure the ignition switch is in
the OFF or LOCK position.

2. Be sure the headlight switch is in the

OFF position.

3. Remove the fuse box cover.
4. Pinch the locking tabs

*

1

found on

each side of the storage fuse switch.

5. Pull the storage fuse switch straight out

from the fuse box

*

2

.

CAUTION

Be careful not to allow children to swallow
the battery and removed parts.

INTELLIGENT KEY BATTERY REPLACEMENT

Condition:

(465,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

SDI2451

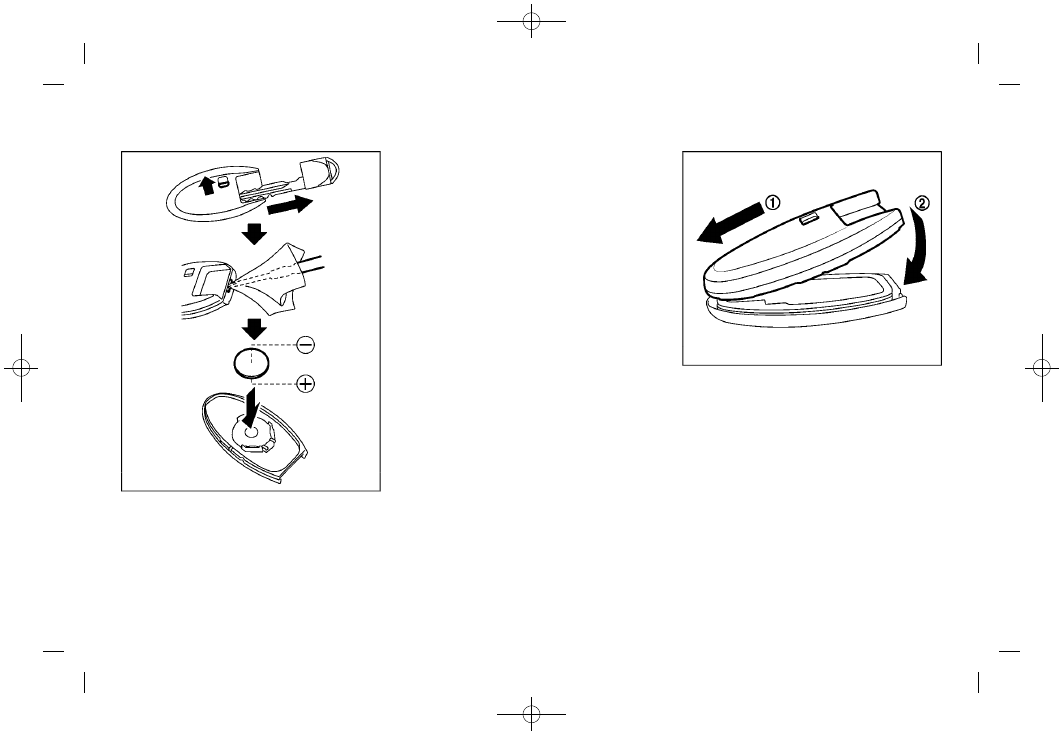

Replace the battery as follows:
1. Release the lock knob at the back of the

Intelligent Key and remove the mechan-
ical key.

2. Insert a flat-blade screwdriver

*

A

wrapped with a cloth into the slit

*

B

of the corner and twist it to separate the

upper part from the lower part.

3. Replace the battery with a new one.

Recommended battery: CR2032 or
equivalent.

.

Do not touch the internal circuit and
electric terminals as it could cause a
malfunction.

.

Hold the battery by the edges.
Holding the battery across the con-
tact points will seriously deplete the
storage capacity.

.

Make sure that the + side faces the
bottom of the case.

SDI2452

4. Align the tips of the upper and lower

parts, and then push them together
until it is securely closed.

5. Push the buttons two or three times to

check its operation.

If you need any assistance for replacement,
it is recommended you visit an INFINITI
retailer for this service.
FCC Notice:
For USA:
This device complies with Part 15 of the
FCC Rules. Operation is subject to the
following two conditions: (1) This device
may not cause harmful interference, and

Do-it-yourself

8-21

Condition:

(466,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

8-22

Do-it-yourself

(2) this device must accept any interfer-
ence received, including interference that
may cause undesired operation.

NOTE:
Changes or modifications not expressly
approved by the party responsible for
compliance could void the user’s authority
to operate the equipment.
For Canada:
This device complies with Industry Canada
licence-exempt RSS standard(s). Opera-
tion is subject to the following two
conditions: (1) this device may not cause
interference, and (2) this device must
accept any interference, including inter-
ference that may cause undesired opera-
tion of the device.

Condition:

(467,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

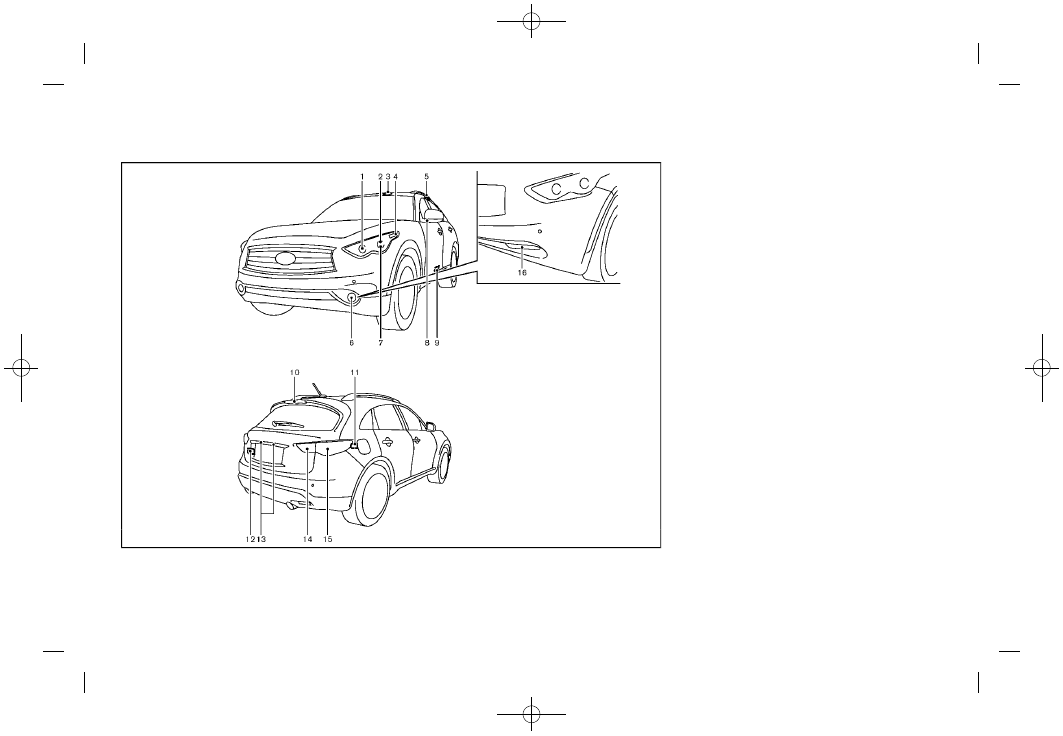

JVM0720X

1.

Headlight (high-beam, low-beam)

2.

Front turn signal light

3.

Map light

4.

Front side marker light

5.

Rear personal light

6.

Fog light (except for LIMITED FINAL
PACKAGE models)

7.

Parking light

8.

Puddle light

9.

Step light

10. High-mounted stop light
11. Cargo light (sidewall)
12. Cargo light (lift gate)
13. License plate light
14. Back-up light
15. Rear combination light (tail/stop/turn

signal/side marker light)

16. Daytime running light (for LIMITED

FINAL PACKAGE models)

Do-it-yourself

8-23

LIGHTS

Condition:

(468,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

8-24

Do-it-yourself

HEADLIGHTS

Replacing

Fog may temporarily form inside the lens of
the exterior lights in the rain or in a car
wash. A temperature difference between
the inside and the outside of the lens
causes the fog. This is not a malfunction. If
large drops of water collect inside the lens,
it is recommended you visit an INFINITI
retailer for servicing.
Xenon headlight bulb:
If replacement is required, it is recom-
mended you visit an INFINITI retailer for
this service.

WARNING

HIGH VOLTAGE

When xenon headlights are on, they pro-
duce a high voltage. To prevent an electric
shock, never attempt to modify or disas-
semble. Always have your xenon headlights
replaced by a certified service technician.
For additional information, see “Headlight
and turn signal switch” (P.2-38).

EXTERIOR AND INTERIOR LIGHTS

Item

Wattage (W)

Bulb No.

Headlight*

High/Low beams (Xenon)

35

D2S

Front turn signal light*

21

WY21W

Fog light (except for LIMITED FINAL PACKAGE

models)*

35

H8

Parking light*

5

W5W

Front side marker light*

5

W5W

Daytime running light (for LIMITED FINAL PACKAGE

models)*

LED

—

Rear combination light*

back-up

21

W21W

stop/tail

LED

—

side marker

5

W5W

turn signal*

21

W21W

License plate light*

5

W5W

Puddle light*

LED

—

Map light

8

—

Rear personal light

8

—

Cargo light

8

—

Vanity mirror light*

1.8

—

Step light*

5

—

High-mounted stop light*

LED

—

*:

It is recommended you visit an INFINITI retailer for replacement.

NOTE:

Always check with the Parts Department at an INFINITI retailer for the latest
information about parts.

Condition:

(469,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

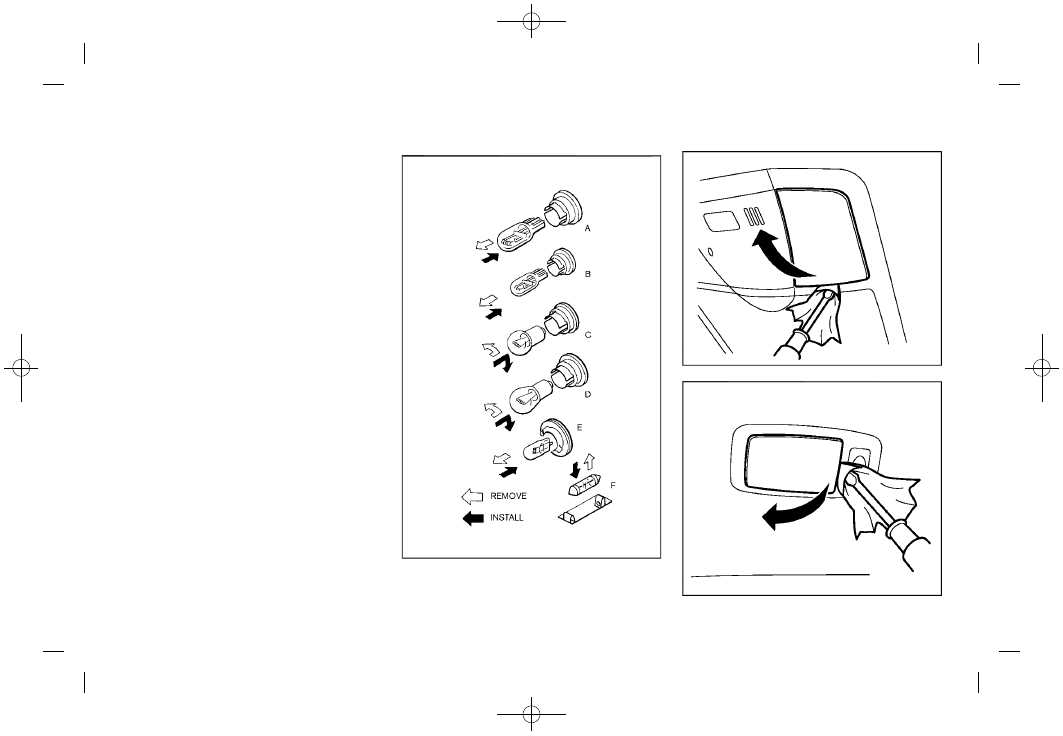

Replacement procedures

All other lights are either type A, B, C, D, E
or F. When replacing a bulb, first remove
the lens and/or cover.

SDI1679

SDI2030

Map light

SDI2031

Rear personal light

Do-it-yourself

8-25

Condition:

(470,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

8-26

Do-it-yourself

SDI1500B

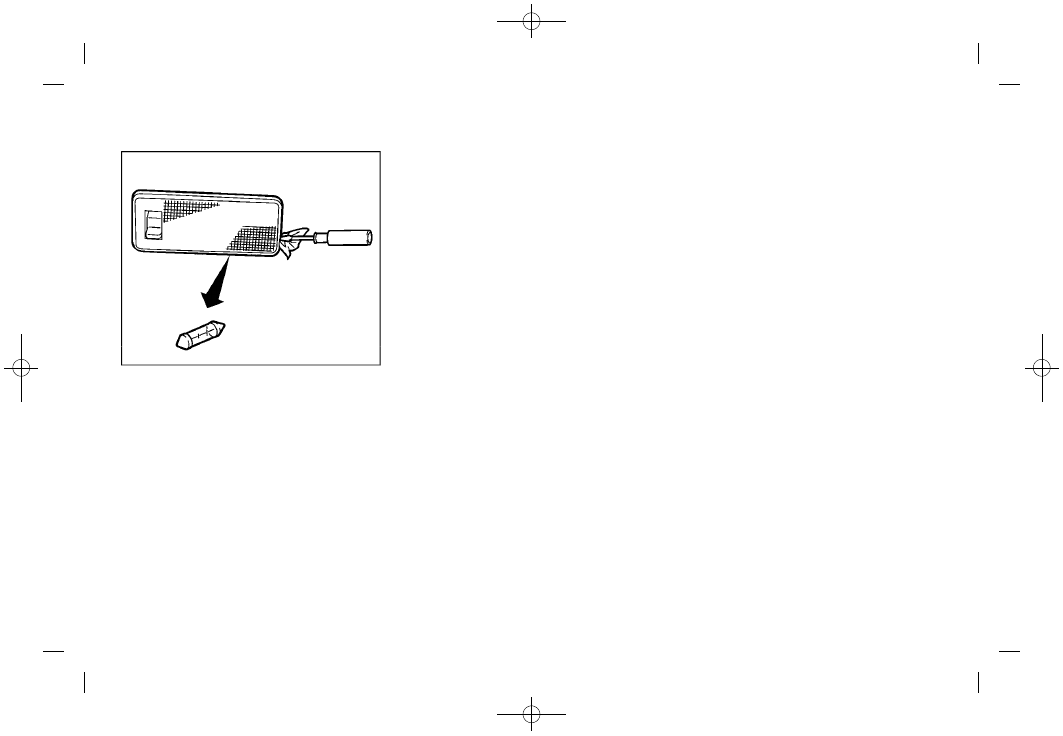

Cargo light

If you have a flat tire, see “Flat tire” (P.6-3).

TIRE PRESSURE
Tire Pressure Monitoring System

(TPMS)

This vehicle is equipped with the Tire
Pressure Monitoring System (TPMS). It
monitors tire pressure of all tires except
the spare. When the low tire pressure
warning light is lit and the CHECK TIRE
PRESSURE warning appears on the vehicle
information display, one or more of your
tires is significantly under-inflated.
The TPMS will activate only when the
vehicle is driven at speeds above 16 MPH
(25 km/h). Also, this system may not
detect a sudden drop in tire pressure (for
example a flat tire while driving).
For more details, see “Low tire pressure
warning light” (P.2-16), “Tire Pressure
Monitoring System (TPMS)” (P.5-4) and
“Tire Pressure Monitoring System (TPMS)”
(P.6-3).

Tire inflation pressure

Check the pressure of the tires
(including the spare) often and al-
ways prior to long distance trips. The

recommended tire pressure specifi-
cations are shown on the Tire and
Loading Information label under the
“Cold Tire Pressure” heading. The
Tire and Loading Information label is
affixed to the driver side center pillar.
Tire pressures should be checked
regularly because:
.

Most tires naturally lose air over

time.

.

Tires can lose air suddenly when

driven over potholes or other
objects or if the vehicle strikes a
curb while parking.

The tire pressures should be checked
when the tires are cold. The tires are
considered COLD after the vehicle
has been parked for 3 or more hours,
or driven less than 1 mile (1.6 km) at
moderate speeds.
Incorrect tire pressure, including
under inflation, may adversely affect
tire life and vehicle handling.

WHEELS AND TIRES

Condition:

(471,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

WARNING

.

Improperly inflated tires can
fail suddenly and cause an
accident.

.

The Gross Vehicle Weight rat-
ing (GVWR) is located on the F.
M.V.S.S./C.M.V.S.S. certifica-
tion label. The vehicle weight
capacity is indicated on the
Tire and Loading Information
label. Do not load your vehicle
beyond this capacity. Over-
loading your vehicle may re-
sult in reduced tire life, unsafe
operating conditions due to
premature tire failure, or un-
favorable handling character-
istics and could also lead to a
serious accident. Loading be-
yond the specified capacity
may also result in failure of
other vehicle components.

.

Before taking a long trip, or

whenever you heavily load
your vehicle, use a tire pres-
sure gauge to ensure that the
tire pressures are at the spe-
cified level.

.

For additional information re-
garding tires, refer to “Impor-
tant Tire Safety Information”
(US) or “Tire Safety Informa-
tion” (Canada) in the War-
ranty Information Booklet.

Do-it-yourself

8-27

Condition:

(472,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

8-28

Do-it-yourself

SDI2703

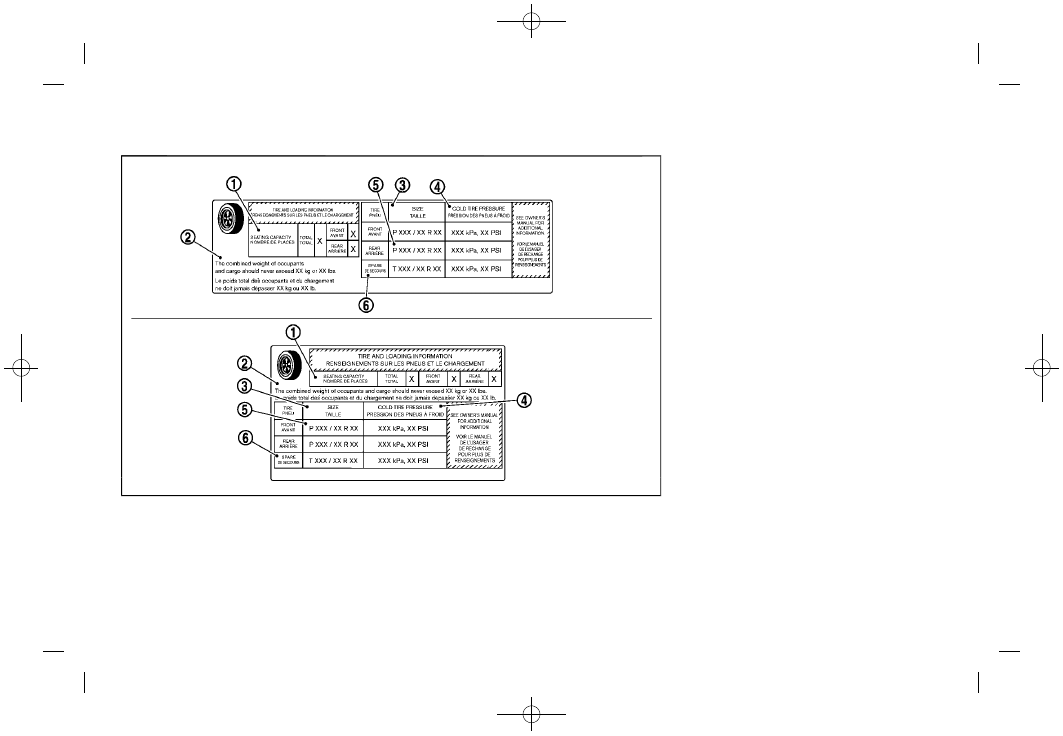

Tire and Loading Information label

*

1 Seating capacity: The maximum

number of occupants that can be
seated in the vehicle.

*

2 Vehicle load limit: See “Vehicle

loading information” (P.10-15).

*

3 Original size: The size of the tires

originally installed on the vehi-
cle at the factory.

*

4 Cold tire pressure: Inflate the

tires to this pressure when the
tires are cold. Tires are consid-

ered COLD after the vehicle has
been parked for 3 or more hours,
or driven less than 1 mile (1.6
km) at moderate speeds. The
recommended cold tire inflation
is set by the manufacturer to
provide the best balance of tire
wear, vehicle handling, drive-
ability, tire noise, etc., up to the
vehicle’s GVWR.

*

5 Tire size — see “Tire labeling”

(P.8-30).

*

6 Spare tire size or compact spare

tire size (if so equipped)

Condition:

(473,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

SDI1949

Checking the tire pressure

1. Remove the valve stem cap from

the tire.

2. P r e s s t h e p r e s s u r e g a u g e

squarely onto the valve stem. Do
not press too hard or force the
valve stem sideways, or air will
escape. If the hissing sound of air
escaping from the tire is heard
while checking the pressure, re-
position the gauge to eliminate
this leakage.

3. Remove the gauge.
4. Read the tire pressure on the

gauge stem and compare it to
the specification shown on the
Tire and Loading Information la-
bel.

5. Add air to the tire as needed. If too

much air is added, press the core
of the valve stem briefly with the
tip of the gauge stem to release
pressure. Recheck the pressure
and add or release air as needed.

6. Install the valve stem cap.
7. Check the pressure of all other

tires, including the spare.

SIZE

COLD TIRE
INFLATION

PRES-

SURE

FRONT

ORIGINAL

TIRE

P265/60R18
109V

230 kPa,
33 PSI

P265/50R20
106V

230 kPa,
33 PSI

P265/45R21
104V

230 kPa,
33 PSI

REAR

ORIGINAL

TIRE

P265/60R18
109V

230 kPa,
33 PSI

P265/50R20
106V

230 kPa,
33 PSI

P265/45R21
104V

230 kPa,
33 PSI

SPARE

TIRE

T175/90D18
110M

420 kPa,
60 PSI

Do-it-yourself

8-29

Condition:

(474,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

8-30

Do-it-yourself

SDI1575

Example

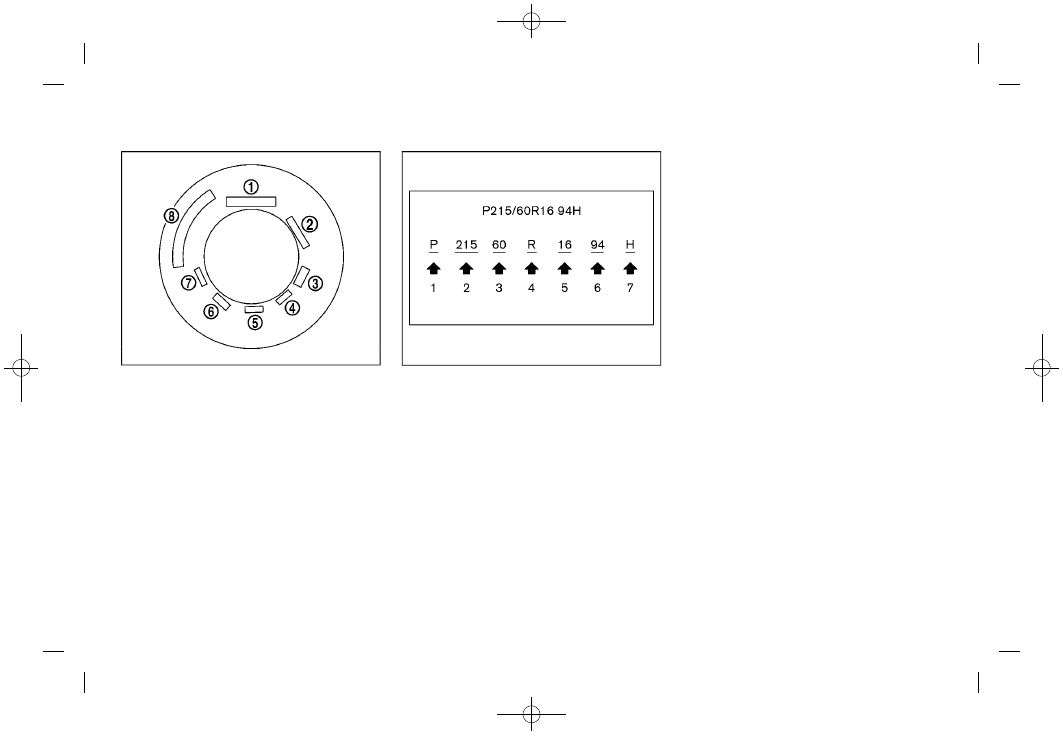

TIRE LABELING

Federal law requires tire manufac-
turers to place standardized informa-
tion on the sidewall of all tires. This
information identifies and describes
the fundamental characteristics of
the tire and also provides the tire
identification number (TIN) for safety
standard certification. The TIN can be
used to identify the tire in case of a
recall.

SDI1606

Example

*

1 Tire size (example: P215/60R16

94H)

1. P: The “P” indicates the tire is

designed for passenger vehicles.
(Not all tires have this informa-
tion.)

2. Three-digit number (215): This

number gives the width in milli-
meters of the tire from sidewall
edge to sidewall edge.

3. Two-digit number (60): This num-

ber, known as the aspect ratio,

gives the tire’s ratio of height to
width.

4. R: The “R” stands for radial.
5. Two-digit number (16): This num-

ber is the wheel or rim diameter in
inches.

6. Two- or three-digit number (94):

This number is the tire’s load
index. It is a measurement of
how much weight each tire can
support. You may not find this
information on all tires because it
is not required by law.

7. H: Tire speed rating. You should

not drive the vehicle faster than
the tire speed rating.

Condition:
