BRAKING PRECAUTIONS

The brake system has two separate hy-
draulic circuits. If one circuit malfunctions,
you will still have braking at two wheels.
You may feel a small click and hear a sound
when the brake pedal is fully depressed
slowly. This is not a malfunction and
indicates that the brake assist mechanism
is operating properly.

Vacuum assisted brakes

The brake booster aids braking by using
engine vacuum. If the engine stops, you
can stop the vehicle by depressing the
brake pedal. However, greater foot pres-
sure on the brake pedal will be required to
stop the vehicle and the stopping distance
will be longer.
When the brake pedal is depressed slowly
and firmly, you may hear a clicking noise
and feel a slight pulsation. This is normal
and indicates that the Brake Assist System
is operating.

Wet brakes

When the vehicle is washed or driven
through water, the brakes may get wet.
As a result, your braking distance will be
longer and the vehicle may pull to one side

during braking.
To dry brakes, drive the vehicle at a safe
speed while lightly tapping the brake pedal
to heat-up the brakes. Do this until the
brakes return to normal. Avoid driving the
vehicle at high speeds until the brakes
function correctly.

PARKING BRAKE BREAK-IN

Break in the parking brake shoes whenever
the stopping effect of the parking brake is
weakened or whenever the parking brake
shoes and/or drums/rotors are replaced,
in order to assure the best braking
performance.
This procedure is described in the vehicle
service manual. It is recommended you
visit an INFINITI retailer for this service.

Using the brakes

Avoid resting your foot on the brake pedal
while driving. This will cause overheating
of the brakes, wearing out the brake and
pads faster and reduce gas mileage.
To help save the brakes and to prevent the
brakes from overheating, reduce speed
and downshift to a lower gear before going
down a slope or long grade. Overheated
brakes may reduce braking performance

and could result in loss of vehicle control.

WARNING

.

While driving on a slippery surface, be
careful when braking, accelerating or
downshifting. Abrupt braking or accel-
erating could cause the wheels to skid
and result in an accident.

.

If the engine is not running or is turned
off while driving, the power assist for the
brakes will not work. Braking will be
harder.

Starting and driving

5-73

BRAKE SYSTEM

Condition:

(412,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

5-74

Starting and driving

BRAKE ASSIST

When the force applied to the brake pedal
exceeds a certain level, the Brake Assist is
activated generating greater braking force
than a conventional brake booster even
with light pedal force.

WARNING

The Brake Assist is only an aid to assist
braking operation and is not a collision
warning or avoidance device. It is the
driver’s responsibility to stay alert, drive
safely and be in control of the vehicle at all
times.

PREVIEW FUNCTION (Intelligent

Cruise Control system equipped

models)

When the Preview Function identifies the
need to apply emergency braking by
sensing a vehicle ahead in the same lane
and the distance and relative speed from it,
it applies the brake pre-pressure before
the driver depresses the brake pedal and
helps improve brake response by reducing
pedal free play.

.

This system will not operate when the

vehicle is moving at approximately 20
MPH (32 km/h) or less.

.

The pre-pressure function ceases when

the following conditions are met:
1) When the driver depresses the

accelerator pedal or the brake
pedal.

2) If the driver does not operate the

accelerator or brake pedal within
approximately 1 second.

SSD0338

.

The sensor will not detect:

1) Pedestrians or objects in the road-

way

2) Oncoming vehicles in the same lane
3) Motorcycles traveling offset in the

travel lane as illustrated

WARNING

.

This system is only an aid to assist
braking operation and is not a collision
warning or avoidance device. It is the
driver’s responsibility to stay alert, drive
safely and be in control of the vehicle at

BRAKE ASSIST

Condition:

(413,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

all times.

.

As there is a performance limit to the
Preview Function, never rely solely on
this system. This system does not
correct careless inattentive or absent-
minded driving, or overcome poor visibi-
lity in rain, fog, or other bad weather.
Reduce vehicle speed by depressing the
brake pedal, in order to maintain a safe
distance between vehicles.

.

The system may not detect the vehicle in
front of you in certain road or weather
conditions. The Preview Function may
not operate properly under the following
conditions. The vehicle is still driveable
under normal conditions and the Brake
Assist will operate.

— When rain, snow or dirt adhere to

the system sensor

— When strong light (for example, at

sunrise or sunset) is directly shining
on the front of the vehicle

— Winding or hilly roads may cause

the sensor to temporarily not detect
a vehicle in the same lane or may
detect objects or vehicles in other
lanes.

— Vehicle position in the lane may

cause the sensor to temporarily not
detect a vehicle in the same lane or
may detect objects or vehicles in
other lanes.

SSD0471

Warning light and display

When the Preview Function is not operating
properly, the chime sounds and the system
warning light (orange) will come on.
Action to take:
If the warning light comes on, park the
vehicle in a safe place. Turn the engine off,
restart the engine and resume driving.
If the indicator stays on, it may indicate
that the Preview Function is malfunction-
ing (the brake is operative). Although the
Vehicle is still driveable under normal
conditions, have the vehicle checked. It
is recommended you visit an INFINITI

Starting and driving

5-75

Condition:

(414,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

5-76

Starting and driving

retailer for this service.

How to handle the sensor

The sensor for the Preview Function is
common with Intelligent Cruise Control and
is located below the front bumper.
To keep the Preview Function operating
properly, be sure to observe the following:

.

Always keep the sensor clean. Wipe

with a soft cloth carefully so as not to
damage the sensor.

.

Do not strike or damage the areas

around the sensor. Do not touch or
remove the screw located on the
sensor. Doing so could cause failure
or malfunction. It is recommended you
visit an INFINITI retailer if the sensor is
damaged due to an accident.

.

Do not attach a sticker (including

transparent material) or install an
accessory near the sensor. This could
cause failure or malfunction.

ANTI-LOCK BRAKING SYSTEM (ABS)

WARNING

.

The Anti-lock Braking System (ABS) is a
sophisticated device, but it cannot pre-
vent accidents resulting from careless or
dangerous driving techniques. It can
help maintain vehicle control during
braking on slippery surfaces. Remember
that stopping distances on slippery
surfaces will be longer than on normal
surfaces even with ABS. Stopping dis-
tances may also be longer on rough,
gravel or snow covered roads, or if you
are using tire chains. Always maintain a
safe distance from the vehicle in front of
you. Ultimately, the driver is responsible
for safety.

.

Tire type and condition may also affect
braking effectiveness.

— When replacing tires, install the

specified size of tires on all four
wheels.

— When installing a spare tire, make

sure that it is the proper size and
type as specified on the Tire and
Loading Information label. See “Tire

and Loading Information label” (P.10-
13) of this manual.

— For detailed information, see

“Wheels and tires” (P.8-26) of this
manual.

The Anti-lock Braking System (ABS) con-
trols the brakes so the wheels do not lock
during hard braking or when braking on
slippery surfaces. The system detects the
rotation speed at each wheel and varies
the brake fluid pressure to prevent each
wheel from locking and sliding. By pre-
venting each wheel from locking, the
system helps the driver maintain steering
control and helps to minimize swerving
and spinning on slippery surfaces.

Using the system

Depress the brake pedal and hold it down.
Depress the brake pedal with firm steady
pressure, but do not pump the brakes. The
ABS will operate to prevent the wheels
from locking up. Steer the vehicle to avoid
obstacles.

Condition:

(415,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

WARNING

Do not pump the brake pedal. Doing so may
result in increased stopping distances.

Self-test feature

The ABS includes electronic sensors, elec-
tric pumps, hydraulic solenoids and a
computer. The computer has a built-in
diagnostic feature that tests the system
each time you start the engine and move
the vehicle at a low speed in forward or
reverse. When the self-test occurs, you may
hear a “clunk” noise and/or feel a pulsa-
tion in the brake pedal. This is normal and
does not indicate a malfunction. If the
computer senses a malfunction, it switches
the ABS off and illuminates the ABS
warning light on the instrument panel.
The brake system then operates normally,
but without anti-lock assistance.
If the ABS warning light illuminates during
the self-test or while driving, have the
vehicle checked. It is recommended you
visit an INFINITI retailer for this service.

Normal operation

The ABS operates at speeds above 3 to 6
MPH (5 to 10 km/h). The speed varies
according to road conditions.
When the ABS senses that one or more
wheels are close to locking up, the actuator
rapidly applies and releases hydraulic
pressure. This action is similar to pumping
the brakes very quickly. You may feel a
pulsation in the brake pedal and hear a
noise from under the hood or feel a
vibration from the actuator when it is
operating. This is normal and indicates
that the ABS is operating properly. How-
ever, the pulsation may indicate that road
conditions are hazardous and extra care is
required while driving.

The Vehicle Dynamic Control (VDC) system
uses various sensors to monitor driver
inputs and vehicle motion. Under certain
driving conditions, the VDC system helps
to perform the following functions.
.

Controls brake pressure to reduce tire

slip on one slipping drive wheel so
power is transferred to a non slipping
drive wheel on the same axle.

.

Controls brake pressure and engine

output to reduce drive wheel slip based
on vehicle speed (traction control func-
tion).

.

Controls brake pressure at individual

wheels and engine output to help the
driver maintain control of the vehicle in
the following conditions:
— understeer (vehicle tends to not

follow the steered path despite
increased steering input)

— oversteer (vehicle tends to spin due

to certain road or driving condi-
tions).

The VDC system can help the driver to
maintain control of the vehicle, but it
cannot prevent loss of vehicle control in
all driving situations.
When the VDC system operates, the VDC
warning light

in the instrument panel

Starting and driving

5-77

VEHICLE DYNAMIC CONTROL (VDC) SYSTEM

Condition:

(416,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

5-78

Starting and driving

flashes so note the following:
.

The road may be slippery or the system

may determine some action is required
to keep the vehicle on the steered path.

.

You may feel a pulsation in the brake

pedal and hear a noise or vibration
from under the hood. This is normal and
indicates that the VDC system is work-
ing properly.

.

Adjust your speed and driving to the

road conditions.

See “Vehicle Dynamic Control (VDC) warn-
ing light” (P.2-19) and “Vehicle Dynamic
Control (VDC) off indicator light” (P.2-21).
If a malfunction occurs in the system, the
VDC warning light

illuminates in the

instrument panel. The VDC system auto-
matically turns off.
The VDC OFF switch is used to turn off the
VDC system. The VDC off indicator
illuminates to indicate the VDC system is
off. When the VDC switch is used to turn off
the system, the VDC system still operates
to prevent one drive wheel from slipping by
transferring power to a non slipping drive
wheel. The VDC warning light

flashes if

this occurs. All other VDC functions are off,
and the VDC warning light

will not

flash. The VDC system is automatically

reset to on when the ignition switch is
placed in the off position then back to the
on position.
See “Vehicle Dynamic Control (VDC) warn-
ing light” (P.2-19) and “Vehicle Dynamic
Control (VDC) off indicator light” (P.2-21)
The computer has a built-in diagnostic
feature that tests the system each time you
start the engine and move the vehicle
forward or in reverse at a slow speed. When
the self-test occurs, you may hear a
“clunk” noise and/or feel a pulsation in
the brake pedal. This is normal and is not
an indication of a malfunction.

WARNING

.

The VDC system is designed to help the
driver maintain stability but does not
prevent accidents due to abrupt steering
operation at high speeds or by careless
or dangerous driving techniques. Reduce
vehicle speed and be especially careful
when driving and cornering on slippery
surfaces and always drive carefully.

.

Do not modify the vehicle’s suspension.
If suspension parts such as shock
absorbers, struts, springs, stabilizer

bars, bushings and wheels are not
INFINITI recommended for your vehicle
or are extremely deteriorated, the VDC
system may not operate properly. This
could adversely affect vehicle handling
performance, and the VDC warning light

may illuminate.

.

If brake related parts such as brake
pads, rotors and calipers are not INFINITI
recommended or are extremely deterio-
rated, the VDC system may not operate
properly and the VDC warning light
may illuminate.

.

If engine control related parts are not
INFINITI recommended or are extremely
deteriorated, the VDC warning light
may illuminate.

.

When driving on extremely inclined
surfaces such as higher banked corners,
the VDC system may not operate prop-
erly and the VDC warning light

may

illuminate. Do not drive on these types of
roads.

.

When driving on an unstable surface
such as a turntable, ferry, elevator or
ramp, the VDC warning light

may

illuminate. This is not a malfunction.
Restart the engine after driving onto a

Condition:

(417,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

stable surface.

.

If wheels or tires other than the INFINITI
recommended ones are used, the VDC
system may not operate properly and the
VDC warning light

may illuminate.

.

The VDC system is not a substitute for
winter tires or tire chains on a snow
covered road.

FREEING A FROZEN DOOR LOCK

To prevent a door lock from freezing, apply
deicer through the key hole. If the lock
becomes frozen, heat the key before
inserting it into the key hole or use the
Intelligent Key system.

ANTIFREEZE

In the winter when it is anticipated that the
outside temperature will drop below 328F
(08C), check antifreeze to assure proper
winter protection. For additional informa-
tion, see “Engine cooling system” (P.8-4).

BATTERY

If the battery is not fully charged during
extremely cold weather conditions, the
battery fluid may freeze and damage the
battery. To maintain maximum efficiency,
the battery should be checked regularly.
For additional information, see “Battery”
(P.8-11).

DRAINING OF COOLANT WATER

If the vehicle is to be left outside without
antifreeze, drain the cooling system, in-
cluding the engine block. Refill before
operating the vehicle. For details, see
“Engine cooling system” (P.8-4).

TIRE EQUIPMENT

SUMMER tires have a tread designed to
provide superior performance on dry pave-
ment. However, the performance of these
tires will be substantially reduced in snowy
and icy conditions. If you operate your
vehicle on snowy or icy roads, INFINITI
recommends the use of MUD & SNOW or
ALL SEASON tires on all four wheels. It is
recommended you consult an INFINITI
retailer for the tire type, size, speed rating
and availability information.
For additional traction on icy roads,
studded tires may be used. However, some
U.S. states and Canadian provinces prohi-
bit their use. Check local, state and
provincial laws before installing studded
tires.
Skid and traction capabilities of studded
snow tires, on wet or dry surfaces, may be
poorer than that of non-studded snow
tires.
Tire chains may be used. For details, see
“Tire chains” (P.8-33) of this manual.

For all-wheel drive

If you install snow tires, they must also be
the same size, brand, construction and
tread pattern on all four wheels.

Starting and driving

5-79

COLD WEATHER DRIVING

Condition:

(418,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

5-80

Starting and driving

SPECIAL WINTER EQUIPMENT

It is recommended that the following items
be carried in the vehicle during winter:
.

A scraper and stiff-bristled brush to

remove ice and snow from the windows
and wiper blades.

.

A sturdy, flat board to be placed under

the jack to give it firm support.

.

A shovel to dig the vehicle out of

snowdrifts.

.

Extra window washer fluid to refill the

reservoir tank.

DRIVING ON SNOW OR ICE

WARNING

.

Wet ice (328F, 08C and freezing rain),
very cold snow or ice can be slick and
very hard to drive on. The vehicle will
have much less traction or “grip” under
these conditions. Try to avoid driving on
wet ice until the road is salted or sanded.

.

Whatever the condition, drive with cau-
tion. Accelerate and slow down with
care. If accelerating or downshifting too
fast, the drive wheels will lose even more
traction.

.

Allow more stopping distance under
these conditions. Braking should be
started sooner than on dry pavement.

.

Allow greater following distances on
slippery roads.

.

Watch for slippery spots (glare ice).
These may appear on an otherwise clear
road in shaded areas. If a patch of ice is
seen ahead, brake before reaching it. Try
not to brake while on the ice, and avoid
any sudden steering maneuvers.

.

Do not use the cruise control on slippery
roads.

.

Snow can trap dangerous exhaust gases
under your vehicle. Keep snow clear of
the exhaust pipe and from around your
vehicle.

ENGINE BLOCK HEATER (if so

equipped)

Engine block heaters are used to assist
with cold temperature starting.
The engine block heater should be used
when the outside temperature is 208F
(−78C) or lower.

To use the engine block heater

1. Turn the engine off.
2. Open the hood and unwrap the engine

block heater cord.

3. Plug the engine block heater cord into a

grounded 3-wire, 3-pronged extension
cord.

4. Plug the extension cord into a Ground

Fault Interrupt (GFI) protected,
grounded 110-volt AC (VAC) outlet.

5. The engine block heater must be

plugged in for at least 2 - 4 hours,
depending on outside temperatures, to
properly warm the engine coolant. Use
an appropriate timer to turn the engine
block heater on.

6. Before starting the engine, unplug and

properly store the cord to keep it away
from moving parts.

WARNING

.

Do not use your engine block heater with
an ungrounded electrical system or a 2-
pronged adapter. You can be seriously
injured by an electrical shock if you use
an ungrounded connection.

Condition:

(419,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

.

Disconnect and properly store the en-
gine block heater cord before starting
the engine. Damage to the cord could
result in an electrical shock and can
cause serious injury.

.

Use a heavy-duty 3-wire, 3-pronged
extension cord rated for at least 10A.
Plug the extension cord into a Ground
Fault Interrupt (GFI) protected, grounded
110-VAC outlet. Failure to use the proper
extension cord or a grounded outlet can
result in a fire or electrical shock and
cause serious personal injury.

Starting and driving

5-81

Condition:

(420,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

5-82

Starting and driving

MEMO

Condition:

(421,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

6 In case of emergency

Hazard warning flasher switch

............................ 6-2

Roadside assistance program ............................. 6-2
Emergency engine shut off .................................. 6-3
Flat tire ............................................................... 6-3

Tire Pressure Monitoring System (TPMS) ......... 6-3
Changing a flat tire ......................................... 6-4

Jump starting ..................................................... 6-9
Push starting ................................................... 6-11
If your vehicle overheats .................................. 6-11
Towing your vehicle .......................................... 6-12

Towing recommended by INFINITI ................ 6-13
Vehicle recovery (freeing a stuck vehicle) .... 6-14

Condition:

(422,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

6-2

In case of emergency

SIC2574

Push the switch on to warn other drivers
when you must stop or park under emer-
gency conditions. All turn signal lights will
flash.

WARNING

.

If stopping for an emergency, be sure to
move the vehicle well off the road.

.

Do not use the hazard warning flashers
while moving on the highway unless
unusual circumstances force you to drive
so slowly that your vehicle might be-
come a hazard to other traffic.

.

Turn signals do not work when the
hazard warning flasher lights are on.

The flasher can be actuated with the
ignition switch in any position.
Some state laws may prohibit the use of
the hazard warning flasher switch while
driving.

In the event of a roadside emergency,
Roadside Assistance Service is available to
you. Please refer to your Warranty Informa-
tion Booklet (U.S.) or Warranty & Roadside
Assistance Information Booklet (Canada)
for details.

HAZARD WARNING FLASHER SWITCH

ROADSIDE ASSISTANCE PROGRAM

Condition:

(423,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

To shut off the engine in an emergency
situation while driving perform the follow-
ing procedure:
.

Rapidly push the push-button ignition

switch 3 consecutive times in less than
1.5 seconds, or

.

Push and hold the push-button ignition

switch for more than 2 seconds.

TIRE PRESSURE MONITORING SYS-

TEM (TPMS)

This vehicle is equipped with the Tire
Pressure Monitoring System (TPMS). It
monitors tire pressure of all tires except
the spare. When the low tire pressure
warning light is lit and the CHECK TIRE
PRESSURE warning appears on the vehicle
information display, one or more of your
tires is significantly under-inflated. If the
vehicle is being driven with low tire
pressure, the TPMS will activate and warn
you of it by the low tire pressure warning
light. This system will activate only when
the vehicle is driven at speeds above 16
MPH (25 km/h). For more details, see
“Warning lights, indicator lights and audi-
ble reminders” (P.2-13), “Tire Pressure
information” (P.4-11) and “Tire Pressure
Monitoring System (TPMS)” (P.5-4).

WARNING

.

If the low tire pressure warning light
illuminates or LOW PRESSURE informa-
tion is displayed on the monitor screen
while driving, avoid sudden steering
maneuvers or abrupt braking, reduce
vehicle speed, pull off the road to a safe

location and stop the vehicle as soon as
possible. Driving with under-inflated
tires may permanently damage the tires
and increase the likelihood of tire fail-
ure. Serious vehicle damage could occur
and may lead to an accident and could
result in serious personal injury. Check
the tire pressure for all four tires. Adjust
the tire pressure to the recommended
COLD tire pressure shown on the Tire and
Loading Information label to turn the low
tire pressure warning light OFF. If the
light still illuminates while driving after
adjusting the tire pressure, a tire may be
flat. If you have a flat tire, replace it with
a spare tire as soon as possible.

.

Since the spare tire is not equipped with
the TPMS, when a spare tire is mounted
or a wheel is replaced, the TPMS will not
function and the low tire pressure warn-
ing light will flash for approximately 1
minute. The light will remain on after 1
minute. Have your tires replaced and/or
TPMS system reset as soon as possible.
It is recommended you visit an INFINITI
retailer for these services.

.

Replacing tires with those not originally
specified by INFINITI could affect the
proper operation of the TPMS.

In case of emergency

6-3

EMERGENCY ENGINE SHUT OFF

FLAT TIRE

Condition:

(424,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

6-4

In case of emergency

.

Do not inject any tire liquid or aerosol
tire sealant into the tires, as this may
cause a malfunction of the tire pressure
sensors.

CHANGING A FLAT TIRE

If you have a flat tire, follow the instruc-
tions below.

Stopping the vehicle

1. Safely move the vehicle off the road

and away from traffic.

2. Turn on the hazard warning flashers.
3. Park on a level surface and apply the

parking brake. Move the shift lever to
the P (Park) position.

4. Turn off the engine.
5. Raise the hood to warn other traffic,

and to signal professional road assis-
tance personnel that you need assis-
tance.

6. Have all passengers get out of the

vehicle and stand in a safe place, away
from traffic and clear of the vehicle.

WARNING

.

Make sure the parking brake is securely
applied and the automatic transmission
is in the P (Park) position.

.

Never change tires when the vehicle is
on a slope, ice or slippery areas. This is
hazardous.

.

Never change tires if oncoming traffic is
close to your vehicle. Wait for profes-
sional road assistance.

MCE0001A

Blocking wheels

Place suitable blocks

*

1

at both the front

and back of the wheel diagonally opposite
the flat tire to prevent the vehicle from
moving when it is jacked up.

WARNING

Be sure to block the wheel as the vehicle
may move and result in personal injury.

Condition:

(425,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

SCE0766

Getting the spare tire and tools

1. Remove the cargo cover (if so

equipped).
See “Cargo cover” (P.2-56).

2. Raise the luggage room floor cover

using the handle

*

A

, then hang it on

the edge of the luggage room opening
using the hook

*

B

.

SCE0767

Remove jacking tools and the spare tire
located under the luggage room.
Turn the retainer counterclockwise

*

A

,

remove the subwoofer

*

B

(if so equipped)

and place it on the side of the luggage
room (with the flat surface facing down),
then remove the spare tire. Be careful not
to let the subwoofer fall down.

Jacking up the vehicle and remov-

ing the damaged tire

WARNING

.

Never get under the vehicle while it is
supported only by the jack. If it is
necessary to work under the vehicle,
support it with safety stands.

.

Use only the jack provided with your
vehicle to lift the vehicle. Do not use the
jack provided with your vehicle on other
vehicles. The jack is designed for lifting
only your vehicle during a tire change.

.

Use the correct jack-up points. Never use
any other part of the vehicle for jack
support.

.

Never jack up the vehicle more than
necessary.

.

Never use blocks on or under the jack.

.

Do not start or run the engine while
vehicle is on the jack, as it may cause the
vehicle to move. This is especially true
for vehicles with limited slip differen-
tials.

.

Do not allow passengers to stay in the
vehicle while it is on the jack.

In case of emergency

6-5

Condition:

(426,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

6-6

In case of emergency

Carefully read the caution label attached
to the jack body and the following instruc-
tions.

SCE0771

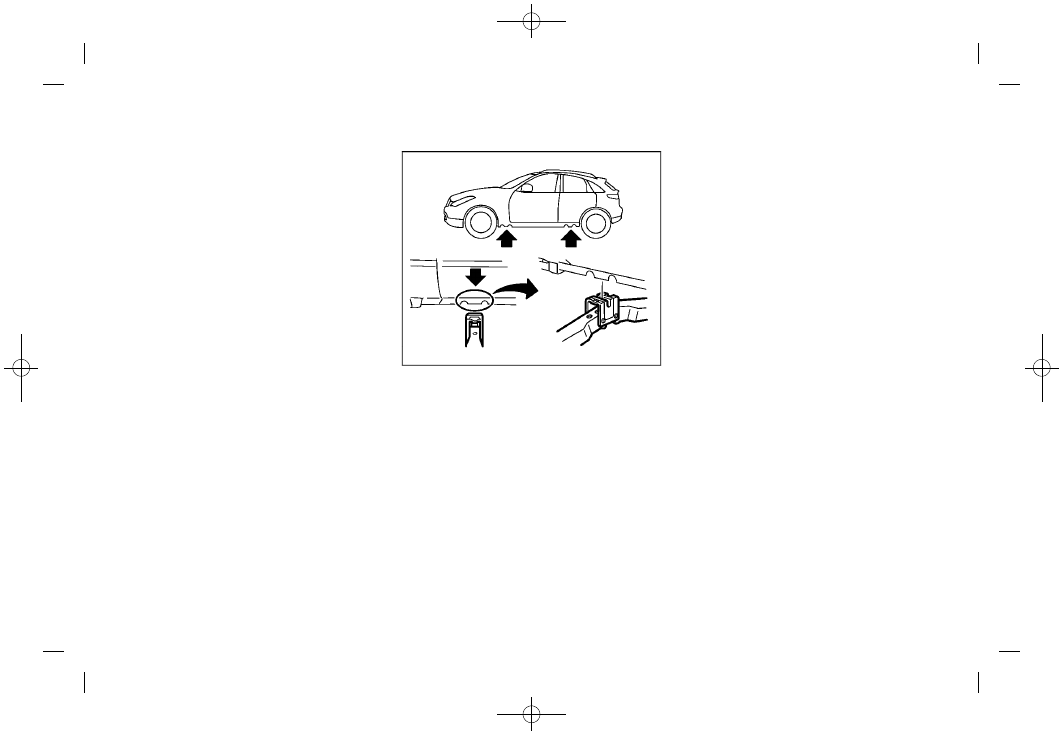

Jack-up point

1. Place the jack directly under the jack-up

point as illustrated so the top of the
jack contacts the vehicle at the jack-up
point. Align the jack head between the
two notches in the front or the rear as
shown. Also fit the groove of the jack
head between the notches as shown.
The jack should be used on level firm
ground.

Condition:
