Battery saver system

A chime will sound when the driver side
door is opened with the light switch in the

or

position and the ignition switch

in the ACC, OFF or LOCK position.
When the headlight switch is in the

or

position while the ignition switch is in

the ON position, the lights will automati-
cally turn off after a period of time when
the ignition switch has been pushed to the
OFF position.
When the headlight switch remains in the

or

position after the lights auto-

matically turn off, the lights will turn on
when the ignition switch is pushed to the
ON position.

CAUTION

.

When you turn on the headlight switch
again after the lights automatically turn
off, the lights will not turn off automa-
tically. Be sure to turn the light switch to
the OFF position when you leave the
vehicle for extended periods of time,
otherwise the battery will be discharged.

.

Never leave the light switch on when the
engine is not running for extended

periods of time even if the headlights
turn off automatically.

SIC2275

Headlight aiming control (if so

equipped)

Depending on the number of occupants in
the vehicle and the load it is carrying, the
headlight axis may be higher than desired.
If the vehicle is traveling on a hilly road,
the headlights may directly hit the rearview
mirror of the vehicle ahead or the wind-
shield of the oncoming vehicle. The light
axis can be lowered with the operation of
the switch.
The larger the number designated on the
switch, the lower the axis.
When traveling with no heavy load or on a

Instruments and controls

2-41

Condition:

(124,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

2-42

Instruments and controls

flat road, select position 0.

WARNING

Xenon headlights are extremely bright
compared to conventional headlights. If
the xenon headlights hit the rearview mirror
of the vehicle ahead or the windshield of
oncoming vehicle, the driver of these
vehicles may have difficulty driving because
of the brightness. Use the headlight aiming
control switch to lower the light axis. See
“Xenon headlights” (P.2-38) for additional
information.

Daytime running light system (if so

equipped)

The daytime running lights automatically
illuminate when the engine is started with
the parking brake released. The daytime
running lights operate with the headlight
switch in the OFF position or in the
position. Turn the headlight switch to the

position for full illumination when

driving at night.
If the parking brake is applied before the
engine is started, the daytime running
lights do not illuminate. The daytime

running lights illuminate once the parking
brake is released. The daytime running
lights will remain on until the ignition
switch is pushed to the OFF position.

WARNING

When the daytime running light system is
active, tail lights on your vehicle are not on.
It is necessary at dusk to turn on your
headlights. Failure to do so could cause an
accident injuring yourself and others.

Adaptive Front lighting System

(AFS) (if so equipped)

The Adaptive Front lighting System (AFS)
will automatically adjust the headlights
(low beam) toward the turning direction to
improve the driver’s view. When the head-
light switch is ON and the driver operates
the steering wheel in a turn, the AFS
system will be activated.
The AFS will operate:
.

when the headlight switch is ON.

.

when the shift lever is in any position

other than P (Park) or R (Reverse).

.

when the vehicle is driven at above 16

MPH (25 km/h) for the left-side head-
light. Note that the right-side low beam
headlight will swivel but the left side
will not swivel when the vehicle is at a
stop and the steering wheel is turned.
The vehicle must attain a speed above
16 MPH (25 km/h) before AFS activates
the left-side headlight.

AFS will also adjust the headlight to a
proper axis automatically, depending on
the number of occupants in the vehicle, the
load the vehicle is carrying and the road
conditions.
If the AFS OFF indicator light blinks after
the ignition switch has been pushed to the
ON position, this may indicate that the AFS
is not functioning properly. Have the
system checked. It is recommended you
visit an INFINITI retailer for this service.
When the engine is started, the headlights
will vibrate to check the system condition.
This is not a malfunction.

Condition:

(125,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

SIC3270

SIC3830

Instrument brightness control

The instrument brightness control switch
can be operated when the ignition switch is
in the ON position. When the switch is
operated, the vehicle information display
switches to the brightness adjustment
mode.
Push the upper switch

*

A

to brighten the

instrument panel lights. The bar

*

1

moves

to the + side. When reaching the maximum
brightness, “MAX” appears on the display

*

2

.

Push the lower switch

*

B

to dim the

instrument panel lights. The bar

*

1

moves

to the − side. When reaching the minimum
brightness, “MIN” appears on the display

*

3

. However, “MIN” does not appear

during the nighttime.
The vehicle information display returns to
the normal display under the following
conditions:
.

when the instrument brightness control

switch is not operated for more than 5
seconds.

.

when the

or

switch on the right

side of the combination meter panel is
pushed.

Instruments and controls

2-43

Condition:

(126,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

2-44

Instruments and controls

SIC3271

TURN SIGNAL SWITCH

*

1

Turn signal

Move the lever up or down to signal the
turning direction. When the turn is com-
pleted, the turn signals cancel automati-
cally.

*

2

Lane change signal

To indicate a lane change, move the lever
up or down to the point where lights begin
flashing.

SIC3272

FOG LIGHT SWITCH (except for

LIMITED FINAL PACKAGE models)

To turn the fog lights on, turn the headlight
switch to the

position, then turn the

switch to the

position. To turn them off,

turn the switch to the OFF position.
The headlights must be on for the fog
lights to operate.

SIC3831

To sound the horn, push the center pad
area of the steering wheel.

WARNING

Do not disassemble the horn. Doing so could
affect proper operation of the supplemental
front air bag system. Tampering with the
supplemental front air bag system may
result in serious personal injury.

HORN

Condition:

(127,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

WARNING

Do not use or allow occupants to use the
seat heater if you or the occupants cannot
monitor elevated seat temperatures or have
an inability to feel pain in body parts that
contact the seat. Use of the seat heater by
such people could result in serious injury.

CAUTION

.

The battery could run down if the seat
heater is operated while the engine is
not running.

.

Do not use the seat heater for extended
periods or when no one is using the seat.

.

Do not put anything on the seat which
insulates heat, such as a blanket,
cushion, seat cover, etc. Otherwise, the
seat may become overheated.

.

Do not place anything hard or heavy on
the seat or pierce it with a pin or similar
object. This may result in damage to the
heater.

.

Any liquid spilled on the heated seat
should be removed immediately with a

dry cloth.

.

When cleaning the seat, never use
gasoline, thinner, or any similar materi-
als.

.

If any malfunctions are found or the
heated seat does not operate, turn the
switch off and have the system checked.
It is recommended you visit an INFINITI
retailer for this service.

SSS0911

The front seats are warmed by built-in
heaters. The switches located on the center
console can be operated independently of
each other.
1. Start the engine.
2. Turn the control knob

*

A

to the right

*

1

and select the desired heat range.

.

For high heat, turn the knob to the
right

*

1

.

.

For low heat, turn the knob to the left

*

2

.

.

The indicator light

*

B

will illuminate

when the heater is on.

3. To turn off the heater, return the knob

Instruments and controls

2-45

HEATED SEATS (if so equipped)

Condition:

(128,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

2-46

Instruments and controls

to the OFF position

*

3

. Make sure that

the indicator light turns off.
The heater is controlled by a thermis-
tor, automatically turning the heater on
and off. The indicator light will remain
on as long as the switch is on.
When the vehicle’s interior is warmed,
or before you leave the vehicle, be sure
to turn off the switch.

SSS0905

The climate controlled seat warms up or
cools down the front seats by blowing
warm or cool air from the surface of the
seat. The switches located on the center
console can be operated independently of
each other.
1. Start the engine.
2. Turn the control knob

*

A

to the H (Heat)

side

*

1

or to the C (Cool) side

*

2

. The

indicator light

*

B

on the control knob

will illuminate.

3. Adjust the desired amount of the air

using the control knob

*

A

.

The climate controlled seat blower

remains on low speed for approxi-
mately 60 seconds after turning the
switch on or selecting the desired
temperature.

4. When the vehicle’s interior is warmed

or cooled, and/or before you leave the
vehicle, be sure to turn the control knob
to the OFF position (center). The in-
dicator light

*

B

on the control knob

goes off at the OFF position.
To check the air filter for the climate
controlled seat, it is recommended to
contact an INFINITI retailer.

WARNING

Do not use or allow occupants to use the
climate control seats if you or the occupants
cannot monitor seat temperatures or have
an inability to feel pain in those body parts
in contact with the seat. Use of the climate
control seats by such people could result in
serious injury.

CLIMATE CONTROLLED SEATS (if so

equipped)

Condition:

(129,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

CAUTION

.

The battery could run down if the climate
controlled seat is operated while the
engine is not running.

.

Do not use the climate controlled seat for
extended periods or when no one is
using the seat.

.

Do not put anything on the seat which
insulates heat, such as a blanket,
cushion, seat cover, etc. Otherwise, the
seat may become overheated.

.

Do not place anything hard or heavy on
the seat or pierce it with a pin or similar
object. This may result in damage to the
climate controlled seat.

.

Any liquid spilled on the seat should be
removed immediately with a dry cloth.

.

The climate controlled seat has an air
filter. Do not operate climate controlled
seat without an air filter. This may result
in damage to the system.

.

When cleaning the seat, never use
gasoline, thinner, or any similar materi-
als.

.

If any malfunctions are found or the
climate controlled seat does not operate,

turn the switch off. It is recommended
you have the system checked by an
INFINITI retailer.

SSD1156

The warning systems switch will turn on
and off the Lane Departure Warning (LDW)
system and the Forward Collision Warning
(FCW) system at the same time.
The LDW system will sound a warning
chime and blink the LDW indicator light
(orange) to alert the driver if the vehicle is
traveling close to either the left or the right
of a traveling lane with detectable lane
markers. (See “Lane Departure Warning
(LDW)/Lane Departure Prevention (LDP)”
(P.5-21).)
The FCW system will sound a warning
chime and the vehicle ahead detection
indicator light blinks to alert the driver if

Instruments and controls

2-47

WARNING SYSTEMS SWITCH (if so

equipped)

Condition:

(130,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

2-48

Instruments and controls

the vehicle is traveling close to the vehicle
ahead. (See “Forward Collision Warning
(FCW)” (P.5-56).)
The warning systems switch is automati-
cally turned on when the engine is started,
and the warning systems ON indicator

*

1

on the switch illuminates.
To cancel the warning systems, push the
warning systems switch to turn off the
system. The warning systems ON indicator
will turn off.

NOTE:
If you continue to push the warning
systems switch from off to on for over 4
seconds, a chime will sound. This will
change the default status of the LDW and
FCW systems to OFF so that these systems
will not automatically turn on when the
engine is started. If this procedure is
repeated, the default status will return to
ON.

SIC3602

For driving or starting the vehicle on snowy
roads or slippery areas, turn on the SNOW
mode switch. The indicator light

*

1

on the

switch will illuminate. When the SNOW
mode is activated, engine output is con-
trolled to avoid wheel spin.
Turn off the SNOW mode for normal driving.

SIC3844

The vehicle should be driven with the
Intelligent Brake Assist (IBA) system on
for most driving conditions.
The Intelligent Brake Assist (IBA) system
will sound a warning chime to alert the
driver when the vehicle is traveling too
close to the vehicle ahead and will apply
the brake control if necessary.
To turn off the system, push the IBA OFF
switch. The

indicator light will illumi-

nate.
The IBA system will remain in the last ON or
OFF state it was left in until it is manually
changed by pushing the IBA OFF switch.

SNOW MODE SWITCH

INTELLIGENT BRAKE ASSIST (IBA) OFF

SWITCH (if so equipped)

Condition:

(131,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

JVS0033X

The vehicle should be driven with the
Vehicle Dynamic Control (VDC) system on
for most driving conditions.
If the vehicle is stuck in mud or snow, the
VDC system reduces the engine output to
reduce wheel spin. The engine speed will
be reduced even if the accelerator is
depressed to the floor. If maximum engine
power is needed to free a stuck vehicle,
turn the VDC system off.

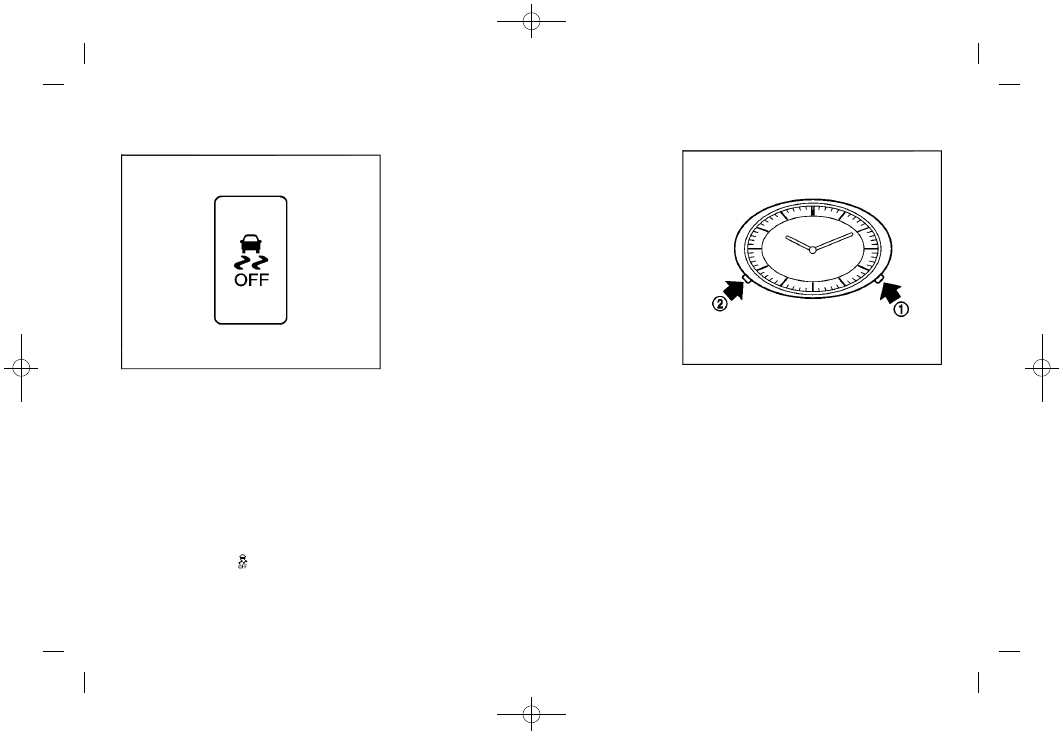

To turn off the VDC system, push the VDC
OFF switch. The

indicator light will

illuminate.
Push the VDC OFF switch again or restart

the engine to turn on the system. (See
“Vehicle Dynamic Control (VDC) system”
(P.5-77).)

SIC3325

If the power supply is disconnected, the
clock will not indicate the correct time.
Readjust the time.

ADJUSTING THE TIME

1. To set the clock forward, push the

button

*

1

.

2. To set the clock backward, push the

button

*

2

.

3. To move forward or backward faster,

push and hold the button more than 5
seconds.

For details about display clock adjustment
(if so equipped), see “How to use SETTING
button” (P.4-15).

Instruments and controls

2-49

VEHICLE DYNAMIC CONTROL (VDC) OFF

SWITCH

CLOCK

Condition:

(132,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

2-50

Instruments and controls

SIC3631

Front

JVI1246X

Center console

SIC3835

Rear console

SIC3836

Cargo area

The power outlet is used for powering
electrical accessories such as cellular
telephones.

CAUTION

.

The outlet and plug may be hot during or
immediately after use.

.

Do not use with accessories that exceed
a 12 volt, 120W (10A) power draw. Do
not use double adapters or more than
one electrical accessory.

.

Use power outlet with the engine run-
ning to avoid discharging the vehicle
battery.

.

Avoid using power outlet when the air
conditioner, headlights or rear window
defroster is on.

.

This power outlet is not designed for use
with a cigarette lighter unit.

.

Push the plug in as far as it will go. If
good contact is not made, the plug may
overheat or the internal temperature
fuse may blow.

.

Before inserting or disconnecting a plug,
be sure the electrical accessory being
used is turned OFF.

POWER OUTLET

Condition:

(133,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

.

When not in use, be sure to close the
cap. Do not allow water or any other
liquid to contact the outlet.

CUP HOLDERS

CAUTION

.

Avoid abrupt starting and braking when
the cup holder is being used to prevent
spilling the drink. If the liquid is hot, it
can scald you or your passenger.

.

Use only soft cups in the cup holder.
Hard objects can injure you in an
accident.

.

Do not recline the rear seatback when
you use the cup holders on the rear
armrest. Doing so may cause the bev-
erages to spill over, and if they are hot,
they may scald the passengers.

SIC3118

Front

To open the cup holder, push the lid

*

1

.

The flap will be folded down when inserting
a large container.
To close, lower the cup holder lid and push
it down lightly.
To clean the front cup holder, pull up the
inside tray

*

2

and remove it.

The cup holder is not designed to store
personal effects.

Instruments and controls

2-51

STORAGE

Condition:

(134,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

2-52

Instruments and controls

SIC3837

Rear

The cup holders for rear passengers are
located on the rear center armrest.

SIC3246

SUNGLASSES HOLDER

WARNING

Keep the sunglasses holder closed while
driving to avoid obstructing the driver’s
view and to help prevent an accident.

To open the sunglasses holder, push

*

1

.

CAUTION

.

Do not use for anything other than
glasses.

.

Do not leave glasses in the sunglasses
holder while parking in direct sunlight.
The heat may damage the glasses.

Condition:

(135,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

SIC3838

GLOVE BOX

WARNING

Keep glove box lid closed while driving to
help prevent injury in an accident or a
sudden stop.

To open the glove box, pull the handle

*

1

.

To close, push the lid in until the lock
latches.
To lock

*

2

/unlock

*

3

the glove box, use

the mechanical key. For the mechanical key
usage, see “Keys” (P.3-2).

SIC3839

Front

CONSOLE BOX
Front

When the lever

*

A

(front passenger’s seat

side) is pulled, the upper case is available
for storing some small items. When the
lever

*

B

(driver’s seat side) is pulled, the

bottom case is available for storing some
larger ones.

Instruments and controls

2-53

Condition:

(136,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

2-54

Instruments and controls

SIC3840

Rear

To open the lid, push the button

*

A

and

pull up the lid.
To close, push the lid down until the lock
latches.

SIC3663

CARD HOLDER

Pull the sun visor down

*

1

and slide a card

in the card holder

*

A

.

SIC3248

COAT HOOKS

The coat hooks are equipped beside the
rear personal lights.

CAUTION

Do not place items which are more than 2 lb
(1 kg) on the hook.

Condition:

(137,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

SIC3849

CARGO HOOKS (if so equipped)

WARNING

.

Always make sure that the cargo is
properly secured. Use the suitable ropes
and hooks.

.

Unsecured cargo can become dangerous
in an accident or sudden stop.

CAUTION

Do not apply a total load of more than 22 lb
(10 kg) to a single hook.

SIC3850

CARGO NET (if so equipped)

The cargo net helps keep packages in the
cargo area from moving around while your
vehicle is driven.
To install the cargo net, attach the hooks to
the retainers.

WARNING

.

Properly secure all cargo to help prevent
it from sliding or shifting. Do not place
cargo higher than the seatbacks. In a
sudden stop or collision, unsecured
cargo could cause personal injury.

Instruments and controls

2-55

Condition:

(138,1)

Model: 2017MY INFINITI QX70(S51) OM17E00S51U0 ]

2-56

Instruments and controls

.

Be sure to secure all four hooks into the
retainers. The cargo restrained in the net
must not exceed 30 lb (13.6 kg) or the
net may not stay secured.

SIC3841

CARGO COVER (if so equipped)

The cargo cover keeps the contents in the
cargo area hidden from the outside.
To use the cargo cover, unfold the flap as
illustrated.

SIC3842

Condition:
