CHECKING ENGINE OIL LEVEL

1. Park the vehicle on a level surface and apply

the parking brake.

2. Start the engine and let it idle until it reaches

operating temperature.

3. Turn off the engine. Wait more than

10 minutes for the oil to drain back into
the oil pan.

4. Remove the dipstick and wipe it clean. Re-

insert it all the way.

5. Remove the dipstick again and check the oil

level. It should be between the H (High) and
L (Low) marks

䊊

B

. This is the normal oper-

ating oil level range. If the oil level is below
the L (Low) mark

䊊

A

, remove the oil filler cap

and pour recommended oil through the
opening. Do not fill oil level above H
(High) mark

䊊

C

.

6. Recheck the oil level with the dipstick.

It is normal to add some oil between oil
maintenance

intervals

or

during

the

break-in period, depending on the severity
of operating conditions.

CAUTION

Oil level should be checked regularly. Op-
erating the engine with an insufficient
amount of oil can damage the engine, and
such damage is not covered by warranty.

LDI2087

WDI0214

ENGINE OIL

8-6

Do-it-yourself

CHANGING ENGINE OIL

WARNING

● Prolonged and repeated contact with

used engine oil may cause skin cancer.

● Try to avoid direct skin contact with

used oil. If skin contact is made, wash
thoroughly with soap or hand cleaner as
soon as possible.

● Keep used engine oil out of reach of

children.

CAUTION

Be careful not to burn yourself. The engine
oil may be hot.

1. Park the vehicle on a level surface and apply

the parking brake.

2. Start the engine and let it idle until it reaches

operating temperature, then turn it off.

3. Remove the oil filler cap

䊊

A

by turning it

counterclockwise.

4. Place a large drain pan under the drain plug

䊊

B

.

5. Remove the drain plug

䊊

B

with a wrench by

turning it counterclockwise and completely
drain the oil.

If the oil filter is to be changed, remove and
replace it at this time. For additional informa-
tion, refer to “Changing engine oil filter” in
this section.

● Waste oil must be disposed of prop-

erly.

● Check your local regulations.

6. Clean and reinstall the drain plug and a new

washer. Securely tighten the drain plug with
a wrench. Do not use excessive force.

Drain plug tightening torque:

25 ft-lb (34 N·m)

7. Refill engine with recommended oil through

the oil filler opening, then install the oil filler
cap securely.

For additional information on drain and refill
capacity,

refer

to

“Recommended

fluids/lubricants and capacities” in the
“Technical and consumer information” sec-
tion of this manual.

The drain and refill capacity depends on the
oil temperature and drain time. Use these
specifications for reference only. Always use
the dipstick to determine when the proper
amount of oil is in the engine.

8. Start the engine. Check for leakage around

the drain plug and oil filter. Correct as re-
quired.

9. Turn the engine off and wait more than

10 minutes. Check the oil level with the
dipstick. Add engine oil if necessary.

LDI2937

Do-it-yourself

8-7

CHANGING ENGINE OIL FILTER

1. Park the vehicle on a level surface and apply

the parking brake.

2. Turn the engine off.

3. Place a large drain pan under the oil filter

䊊

B

.

4. Remove pins

䊊

A

from the right engine pro-

tector located inside right wheel well, re-
move protector. Remove oil filter

䊊

B

with an

oil filter wrench by turning it counterclock-
wise. Then remove the oil filter by turning it
by hand.

CAUTION

Be careful not to burn yourself. The engine
oil may be hot.

5. Wipe the engine oil filter sealing surface with

a clean rag.

CAUTION

● Be sure to remove any old gasket

material remaining on the sealing
surface of the engine. Failure to do
so could lead to an oil leak and en-
gine damage.

● The dipstick must be inserted in

place to prevent oil spillage from the
dipstick hole when filling the engine
with oil.

6. Coat the gasket on the new filter with clean

engine oil.

7. Screw on the oil filter until a slight resistance

is felt, then tighten an additional 2/3 turn.

8. Start the engine and check for leakage

around the oil filter. Correct as required.

9. Turn the engine off and wait more than

10 minutes. Check the oil level. Add engine
oil if necessary.

LDI2562

8-8

Do-it-yourself

CAUTION

● INFINITI recommends using Genuine

NISSAN CVT Fluid NS-3 (or equivalent)
ONLY in INFINITI CVTs. Do not mix with
other fluids.

● Do not use Automatic transmission

fluid (ATF) or Manual transmission fluid
in an INFINITI CVT, as it may damage
the CVT. Damage caused by the use of
fluids other than as recommended is
not covered under INFINITI’s New Ve-
hicle Limited Warranty.

● Using fluids that are not equivalent to

Genuine NISSAN CVT Fluid NS-3 may
also damage the CVT. Damage caused
by the use of fluids other than as recom-
mended is not covered under INFINITI’s
New Vehicle Limited Warranty.

When checking or replacement of CVT fluid is
required, we recommend an INFINITI retailer for
servicing.

Check the fluid level in the reservoir.

The fluid level should be checked when the fluid
is cold at fluid temperatures of 32 to 86ºF (0 to
30ºC). The fluid level can be checked with the
level gauge which is attached to the cap. To
check the fluid level, remove the cap. The fluid
level should be between the MAX

䊊

A

and MIN

䊊

B

lines.

If the fluid is below the MIN

䊊

B

line, add Genuine

NISSAN E-PSF or equivalent. Remove the cap
and fill through the opening.

WARNING

Power steering fluid is poisonous and
should be stored carefully in marked con-
tainers out of the reach of children.

CAUTION

● DO NOT OVERFILL.
● Use of a power steering fluid other than

Genuine NISSAN E-PSF or equivalent
will prevent the power steering system
from operating properly.

LDI2861

CONTINUOUSLY VARIABLE
TRANSMISSION (CVT) FLUID

POWER STEERING FLUID

Do-it-yourself

8-9

WARNING

● Use only new fluid from a sealed con-

tainer. Old, inferior or contaminated
fluid may damage the brake system.
The use of improper fluids can damage
the brake system and affect the vehi-
cle’s stopping ability.

● Clean the filler cap before removing.
● Brake fluid is poisonous and should be

stored carefully in marked containers
out of reach of children.

CAUTION

Do not spill the fluid on any painted sur-
faces. This will damage the paint. If fluid is
spilled, immediately wash the surface with
water.

Check the fluid level in the reservoir. If the brake
fluid is below the MIN line

䊊

B

, the brake warning

light will illuminate. Add brake fluid up to the MAX
line

䊊

A

. For additional information on the recom-

mended type of brake fluid, refer to “Recom-
mended fluids/lubricants and capacities” in the
“Technical and consumer information” section of
this manual.

If the brake fluid must be added frequently, the
brake system should be thoroughly checked. It is
recommended that you visit an INFINITI retailer
for this service.

For additional information on the location of the
brake fluid reservoir, refer to “Engine compart-
ment check locations” in this section.

WINDSHIELD-WASHER FLUID
RESERVOIR

Fill the windshield-washer fluid reservoir periodi-
cally. Add windshield-washer fluid when the low
windshield-washer fluid warning light comes on.

To fill the windshield-washer fluid reservoir, lift
the cap off the reservoir and pour the windshield-
washer fluid into the reservoir opening.

Add a washer solvent to the washer for better
cleaning. In the winter season, add a windshield-
washer antifreeze. Follow the manufacturer’s in-
structions for the mixture ratio.

LDI2463

LDI2583

BRAKE FLUID

WINDSHIELD-WASHER FLUID

8-10

Do-it-yourself

Refill the reservoir more frequently when driving
conditions require an increased amount of
windshield-washer fluid.

Recommended fluid is Genuine NISSAN Wind-
shield Washer Concentrate Cleaner & Antifreeze
or equivalent.

CAUTION

● Do not substitute engine antifreeze

coolant for windshield-washer fluid.
This may result in damage to the paint.

● Do not fill the windshield-washer fluid

reservoir with washer fluid concen-
trates at full strength. Some methyl al-
cohol based washer fluid concentrates
may permanently stain the grille if
spilled while filling the windshield-
washer fluid reservoir.

● Pre-mix washer fluid concentrates with

water to the manufacturer’s recom-
mended levels before pouring the fluid
into the windshield-washer fluid reser-
voir. Do not use the windshield-washer
fluid reservoir to mix the washer fluid
concentrate and water.

● Keep the battery surface clean and dry.

Clean the battery with a solution of baking
soda and water.

● Make certain the terminal connections are

clean and securely tightened.

● If the vehicle is not to be used for 30 days or

longer, disconnect the negative (-) battery
terminal cable to prevent discharge.

NOTE:

Care should be taken to avoid situations
that can lead to potential battery discharge
and potential no-start conditions such as:

1. Installation or extended use of electronic

accessories that consume battery power
when the engine is not running (Phone char-
gers, GPS, DVD players, etc).

2. Vehicle is not driven regularly and/or only

driven short distances. In these cases, the
battery may need to be charged to maintain
battery health.

WARNING

● Do not expose the battery to flames, an

electrical spark or a cigarette. Hydrogen
gas generated by the battery is explo-
sive. Explosive gases can cause blind-
ness or injury. Do not allow battery fluid
to contact your skin, eyes, fabrics or
painted surfaces. Sulfuric acid can
cause blindness or injury. After touch-
ing a battery or battery cap, do not
touch or rub your eyes. Thoroughly
wash your hands. If the acid contacts
your eyes, skin or clothing, immediately
flush with water for at least 15 minutes
and seek medical attention.

● Do not operate the vehicle if the fluid in

the battery is low. Low battery fluid can
cause a higher load on the battery
which can generate heat, reduce battery
life, and in some cases lead to an
explosion.

● When working on or near a battery, al-

ways wear suitable eye protection and
remove all jewelry.

● Battery posts, terminals and related ac-

cessories contain lead and lead com-
pounds. Wash hands after handling.

BATTERY

Do-it-yourself

8-11

● Keep battery out of the reach of

children.

● Do not tip the battery. Keep the vent

caps tight and the battery level.

1. Remove the vent caps with a screwdriver as

shown. Use a cloth to protect the battery
case.

2. Check the fluid level in each cell. If it is

necessary to add fluid, add only distilled
water to bring the level up to the bottom of
the filler opening. Do not overfill. Reinstall
the vent caps.

WDI0224

LDI0302

8-12

Do-it-yourself

Vehicles operated in high temperatures or under
severe conditions require frequent checks of the
battery fluid level.

JUMP STARTING

If jump starting is necessary, refer to “Jump start-
ing” in the “In case of emergency” section of this
manual. If the engine does not start by jump
starting, the battery may have to be replaced. It is
recommended that you visit an INFINITI retailer
for this service.

1.

Drive belt automatic tensioner pulley

2.

Generator pulley

3.

Air conditioner compressor pulley

4

Crankshaft pulley

WARNING

Be sure the ignition key is in the OFF or
LOCK position before servicing drive belt.
The engine could rotate unexpectedly.

1. Visually inspect the belt for signs of unusual

wear, cuts, fraying or looseness. If the belt is
in poor condition or is loose, have it replaced
or adjusted. It is recommended that you visit
an INFINITI retailer for this service.

2. Have the belt checked regularly for condi-

tion and tension in accordance with the
maintenance schedule found in your

⬙Main-

tenance and schedules

⬙ section of this

manual.

LDI2099

DRIVE BELT

Do-it-yourself

8-13

REPLACING SPARK PLUGS

Iridium-tipped spark plugs

It is not necessary to replace iridium-tipped

䊊

A

spark plugs as frequently as conventional type
spark plugs because they last much longer. Fol-
low the maintenance log shown in the

⬙Mainte-

nance and schedules

⬙ section of this manual. Do

not service iridium-tipped spark plugs by clean-
ing or regapping.

● Always replace spark plugs with rec-

ommended or equivalent ones.

WARNING

Be sure the engine and ignition switch are
off and that the parking brake is engaged
securely.

CAUTION

Be sure to use the correct socket to re-
move the spark plugs. An incorrect socket
can damage the spark plugs.

If replacement is required, it is recommended that
you visit an INFINITI retailer for this service.

WARNING

● Operating the engine with the air

cleaner filter off can cause you or others
to be burned. The air cleaner filter not
only cleans the intake air, it also stops
the flame if the engine backfires. If the
air cleaner is not installed and the en-
gine backfires, you could be burned.
Never drive with the air cleaner filter off.
Be cautious working on the engine
when the air cleaner is off.

SDI1895

LDI2553

SPARK PLUGS

AIR CLEANER

8-14

Do-it-yourself

● Never pour fuel into the throttle body or

attempt to start the engine with the air
cleaner removed. Doing so could result
in serious injury.

To remove the filter from the air cleaner, push the
tabs

䊊

A

and pull the cover upward.

The viscous paper type filter element should not
be cleaned and reused. For additional informa-
tion on replacing the air filter, refer to the

⬙Main-

tenance and schedules

⬙ section of this manual.

When replacing the air filter, wipe the inside of
the air cleaner housing and the cover with a damp
cloth.

NOTE:

After installing a new air cleaner, make
sure the air cleaner cover is seated in the
housing and latch the clips

䊊

A

.

IN-CABIN MICROFILTER

The in-cabin microfilter restricts the entry of air-
borne dust and pollen particles and reduces
some objectionable outside odors. The filter is
located behind the glove box. Refer to the

⬙Main-

tenance and schedules

⬙ section of this manual

for change intervals.

If replacement is required, it is recommended that
you visit an INFINITI retailer for this service.

CLEANING

If your windshield is not clear after using the
windshield-washer or if a wiper blade chatters
when running, wax or other material may be on
the blade or windshield.

Clean the outside of the windshield with a washer
solution or a mild detergent. Your windshield is
clean if beads do not form when rinsing with clear
water.

Clean each blade by wiping it with a cloth soaked
in a washer solution or a mild detergent. Then
rinse the blades with clear water. If your wind-
shield is still not clear after cleaning the blades
and using the wiper, replace the blades.

CAUTION

Worn windshield wiper blades can dam-
age the windshield and impair driver
vision.

REPLACING

Replace the wiper blades if they are worn.

To replace the windshield wiper blades, follow
the procedure below:

1. Lift the wiper arm away from the windshield.

2. Push the release tab

䊊

B

.

3. Move the wiper blade

䊊

A

down and remove.

4. Insert the new wiper blade onto the wiper

arm until it clicks into place.

5. Push wiper on to windshield.

LDI2757

WINDSHIELD WIPER BLADES

Do-it-yourself

8-15

CAUTION

● After wiper blade replacement, return

the wiper arm to its original position;
otherwise it may be damaged when the
hood is opened.

● Make sure the wiper blades contact the

glass; otherwise the arms may be dam-
aged from wind pressure.

If you wax the surface of the hood, be careful not
to let wax get into the washer nozzle

䊊

D

. This may

cause clogging or improper windshield-washer
operation. If wax gets into the nozzle, remove it
with a needle or small pin

䊊

C

.

Rear window wiper blade

If checking or replacement is required, it is rec-
ommended that you visit an INFINITI retailer for
this service.

LDI2710

8-16

Do-it-yourself

If the brakes do not operate properly, it is recom-
mended that you have the brakes checked. It is
recommended that you visit an INFINITI retailer
for this service.

Self-adjusting brakes

Your vehicle is equipped with self-adjusting
brakes.

The front and rear disc-type brakes self-adjust
every time the brake pedal is applied.

WARNING

Have your brake system checked if the
brake pedal height does not return to nor-
mal. It is recommended that you visit an
INFINITI retailer for this service.

Brake pad wear indicators

The disc brake pads on your vehicle have audible
wear indicators. When a brake pad requires re-
placement, a high pitched scraping or screech-
ing sound will be heard when the vehicle is in
motion. The noise will be heard whether or not the
brake pedal is depressed. Have the brakes
checked as soon as possible if the wear indicator
sound is heard.

Under some driving or climate conditions, occa-
sional brake squeak, squeal or other noise may
be heard. Occasional brake noise during light to
moderate stops is normal and does not affect the
function or performance of the brake system.

Proper brake inspection intervals should
be followed. For additional information regard-
ing brake inspections, refer to the appropriate
maintenance schedule information in the

⬙Main-

tenance and schedules

⬙ section of this manual.

BRAKES

Do-it-yourself

8-17

ENGINE COMPARTMENT

WARNING

Never use a fuse of higher or lower amper-
age rating than that specified on the fuse
box cover. This could damage the electri-
cal system or electronic control units or
cause a fire.

If any electrical equipment does not come on,
check for an open fuse.

1. Be sure the ignition switch and the headlight

switch are OFF.

2. Open the engine hood.

3. Remove the fuse box cover by pushing the

tab and lifting the cover up.

4. Remove the fuse with the fuse puller. The

fuse puller is located in the fuse block in the
passenger compartment.

5. If the fuse is open

䊊

A

, replace it with a new

fuse

䊊

B

.

6. If a new fuse also opens, have the electrical

system checked and repaired. It is recom-
mended that you visit an INFINITI retailer for
this service.

Fusible links

If the electrical equipment does not operate and
fuses are in good condition, check the fusible
links. If any of these fusible links are melted,
replace with only Genuine NISSAN parts.

LDI2267

LDI0456

FUSES

8-18

Do-it-yourself

PASSENGER COMPARTMENT

WARNING

Never use a fuse of higher or lower amper-
age rating than that specified on the fuse
box cover. This could damage the electri-
cal system or electronic control units or
cause a fire.

If any electrical equipment does not operate,
check for an open fuse.

1. Be sure the ignition switch and the headlight

switch are OFF.

2. Pull the fuse box cover to remove.

3. Remove the fuse with the fuse puller.

4. If the fuse is open

䊊

A

, replace it with an

equivalent good fuse

䊊

B

.

5. Push the fuse box cover to install.

6. If a new fuse also opens, have the electrical

system checked and repaired. It is recom-
mended that you visit an INFINITI retailer for
this service.

LDI2092

LDI0456

Do-it-yourself

8-19

CAUTION

Be careful not to allow children to swallow
the battery or removed parts.

INFINITI INTELLIGENT KEY

Replace the battery in the Intelligent Key as fol-
lows:

1. Remove the mechanical key from the Intelli-

gent Key.

2. Insert a small flathead screwdriver

䊊

A

into

the slit

䊊

B

of the corner and twist it to sepa-

rate the upper part from the lower part. Place
a cloth over the screwdriver to protect the
casing.

LDI2001

BATTERY REPLACEMENT

8-20

Do-it-yourself

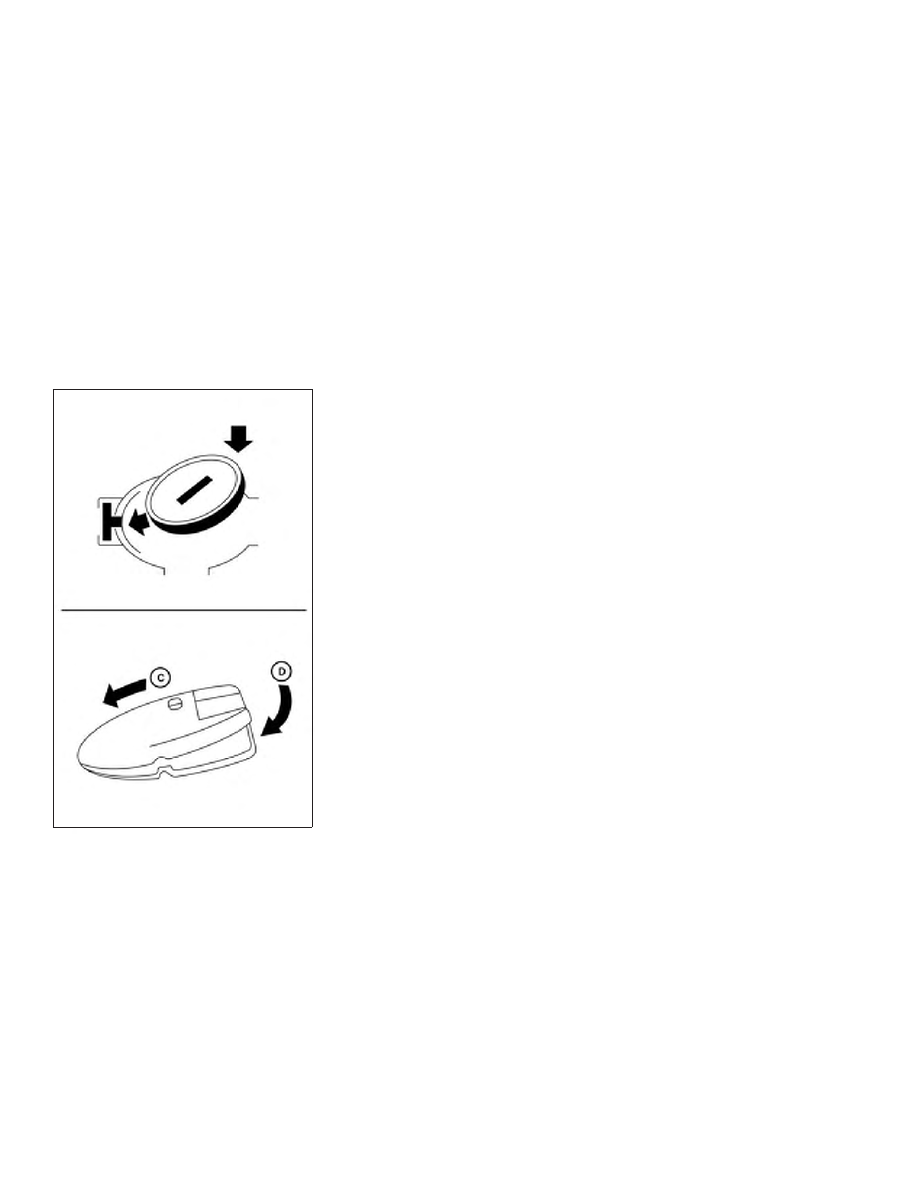

3. Replace the battery with a new one.

Recommended battery: CR2032 or equiva-
lent.

● Do not touch the internal circuit and elec-

tric terminals as doing so could cause a
malfunction.

● Hold the battery by the edges. Holding

the battery across the contact points will
seriously deplete the storage capacity.

● Make sure that the + side faces the bot-

tom of the lower part.

4. Close the lid securely as illustrated with

䊊

C

and

䊊

D

.

5. Operate the buttons to check the operation.

If you need assistance with replacement, it is
recommended that you visit an INFINITI retailer
for this service.

FCC Notice:

For USA:
This device complies with Part 15 of the
FCC Rules. Operation is subject to the fol-
lowing two conditions: (1) This device may
not cause harmful interference, and (2) this
device must accept any interference re-
ceived, including interference that may
cause undesired operation.

Note: Changes or modifications not ex-
pressly approved by the party responsible
for compliance could void the user’s au-
thority to operate the equipment.

For Canada:
This device complies with Industry Canada
licence-exempt RSS standard(s). Opera-
tion is subject to the following two condi-
tions: (1) this device may not cause inter-
ference, and (2) this device must accept any
interference, including interference that
may cause undesired operation of the de-
vice.

LDI2637

Do-it-yourself

8-21
