3RD ROW BENCH SEAT
ADJUSTMENT

Reclining

To recline the seatback, pull up on the latch
located on the outside corner of each seatback.
Lean back until the desired angle is obtained.

To bring the seatback forward again, pull up on
the latch and pull the seatback upright until the
desired angle is obtained.

The recline feature allows adjustment of the seat-
back for occupants of different sizes for added
comfort and to help obtain proper seat belt fit. For
additional information, refer to “Precautions on

seat belt usage” in this section. Also, the seat-
back can be reclined to allow occupants to rest
when the vehicle is stopped and the shift lever is
in P (Park).

WARNING

● After adjustment, gently rock in the seat

to make sure it is securely locked.

● Do not ride in a moving vehicle when

the seatback is reclined. This can be
dangerous. The shoulder belt will not
be against your body. In an accident,
you could be thrown into it and receive
neck or other serious injuries. You
could also slide under the lap belt and
receive serious internal injuries.

● For the most effective protection when

the vehicle is in motion, the seat should
be upright. Always sit well back and
upright in the seat and adjust the seat
belt properly. For additional informa-
tion, refer to “Precautions on seat belt
usage” in this section.

ARMRESTS

The 2nd row bench seat comes equipped with an
armrest. Pull the armrest down until in resting
position.

FLEXIBLE SEATING

WARNING

● Never allow anyone to ride in the cargo

area or on the rear seats when they are
in the fold-down position. In a collision,
people riding in these areas without
proper restraints are more likely to be
seriously injured or killed.

LRS2147

WRS0167

1-8

Safety—Seats, seat belts and supplemental restraint system

● Do not allow people to ride in any area

of your vehicle that is not equipped with
seats and seat belts. Be sure everyone
in your vehicle is in a seat and using a
seat belt properly.

● Do not allow more than one person to

use the same seat belt.

● Do not fold down the rear seats when

occupants are in the rear seat area or
any luggage is on the rear seats.

– Make sure that the seat path is clear

before moving the seat.

– Be careful not to allow hands or feet

to get caught or pinched in the seat.

● Head restraints/headrests should be

adjusted properly as they may provide
significant protection against injury in
an accident. Always replace and adjust
them properly if they have been re-
moved for any reason.

● If the head restraints/headrests are re-

moved for any reason, they should be
securely stored to prevent them from
causing injury to passengers or damage
to the vehicle in case of sudden braking
or an accident.

● When returning the seatbacks to the

upright position, be certain they are
completely secured in the latched posi-
tion. If they are not completely secured,
passengers may be injured in an acci-
dent or sudden stop.

● Properly secure all cargo to help pre-

vent it from sliding or shifting. Do not
place cargo higher than the seatbacks.
In a sudden stop or collision, unsecured
cargo could cause personal injury.

Folding the 2nd row bench seat

To fold the 2nd row bench seat flat for maximum
cargo hauling:

1. Make

sure

that

the

head

restraints/headrests are lowered. To remove
the head restraints/headrests, push and
hold the lock knob while moving the head
restraints/headrests in an upward direction.
Store the head restraints/headrests properly
so it is not loose in the vehicle.

2. Stow the 2nd row seat belts in the seat belt

hooks found on the sides of the vehicle.

LRS2144

Safety—Seats, seat belts and supplemental restraint system

1-9

3. Lift up on the recline lever on the side of the

outboard seats to fold the seatbacks flat.

4. To return the 2nd row bench seats to a

seating position, push up on the seatback
until it latches in place.

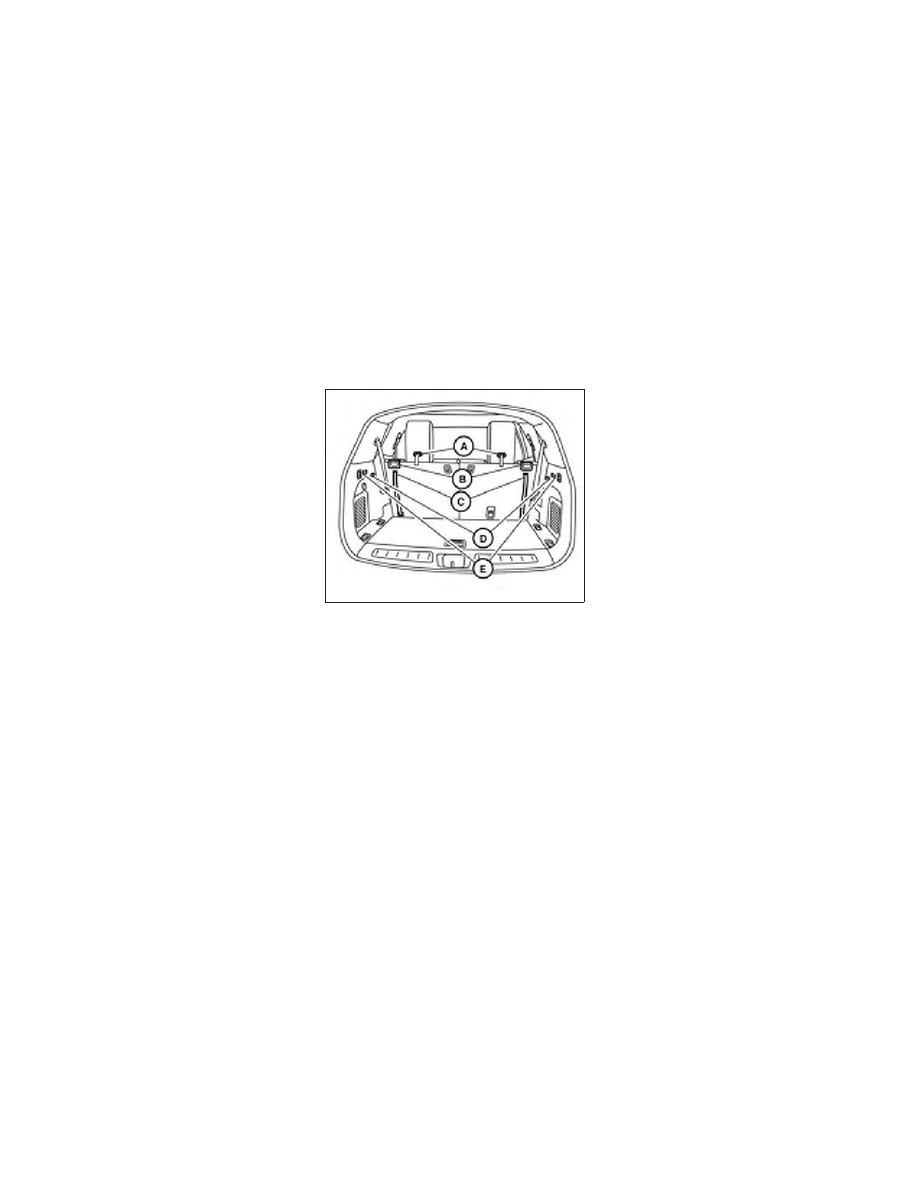

3rd row manual folding seats

To fold the 3rd row seats flat for maximum cargo
capacity:

1. Pull the strap

䊊

A

to release the head

restraint/headrest forward.

2. Stow the 3rd row seat belts in the seat belt

hooks

䊊

D

found on the sides of the cargo

area.

3. Pull up on the latch

䊊

B

located in the upper

corner of each seatback and lower the seat-
back forward over the seat base.

Manual operation to return the 3rd row seats to a
seating position (if so equipped):

1. Use the pull straps

䊊

C

to raise each seat-

back. Pull back until the seatback latches
into position. Make sure to properly raise
each seatback to an upright and se-
cured position.

2. Do not use the pull strap to return the head

restraint/headrest to the upright position.
Pull back on the head restraint/headrest until
it latches in the upright position.

LRS2765

1-10

Safety—Seats, seat belts and supplemental restraint system

Power operation to return the 3rd row seats to a
seating position (if so equipped):

1. Push and hold the corresponding switch

䊊

E

located on the right and left side in the cargo
area.

A beep sounds once and the seatback will be
returned automatically.

A beep sounds twice when the seatback is fully
returned to the seating position.

If the control unit detects any obstacle or mal-
functions while in the power operation, a beep
sounds for 4 seconds and the seatback will re-
turn to the folded position automatically. Check if

there are any obstacles caught that prevent seats
from returning to the folded position. It is recom-
mended that you visit an INFINITI retailer if the
beep still sounds.

CAUTION

When operating the 3rd row power seat-
back return, make sure that the vehicle is
stopped and the transmission is in the P
(Park) position.

WARNING

● When the seat is returned to the normal

seating

position,

the

head

restraints/headrests must be returned
to the upright position to properly pro-
tect vehicle occupants.

● Never allow anyone to ride in the cargo

area or on the 3rd row seats when they
are in the fold-down position. In a colli-
sion, people riding in these areas are
more likely to be seriously injured or
killed.

● Do not allow people to ride in any area

of your vehicle that is not equipped with
seats and seat belts. Be sure everyone
in your vehicle is in a seat and using a
seat belt properly.

● Do not fold down the 3rd row seats

when occupants are in the 3rd row seat
area or any luggage is on the 3rd row
seats.

– Make sure that the seat path is clear
before moving the seat.

– Be careful not to allow hands or feet
to get caught or pinched in the seat.

● Properly secure all cargo to help pre-

vent it from sliding or shifting. Do not
place cargo higher than the seatbacks.
In a sudden stop or collision, unsecured
cargo could cause personal injury.

LRS2623

Safety—Seats, seat belts and supplemental restraint system

1-11

WARNING

Head

restraints/headrests

supplement

the other vehicle safety systems. They may
provide additional protection against in-
jury in certain rear end collisions. Adjust-
able head restraints/headrests must be
adjusted properly, as specified in this sec-
tion. Check the adjustment after someone
else uses the seat. Do not attach anything
to the head restraint/headrest stalks or
remove the head restraint/headrest. Do
not

use

the

seat

if

the

head

restraint/headrest has been removed. If
the head restraint/headrest was removed,
reinstall and properly adjust the head
restraint/headrest before an occupant
uses the seating position. Failure to fol-
low these instructions can reduce the ef-
fectiveness

of

the

head

restraints/headrests. This may increase
the risk of serious injury or death in a
collision.

The illustration shows the seating positions
equipped with head restraints/headrests.

䉱 Indicates the seating position is equipped with
a head restraint.

䡲 Indicates the seating position is equipped with
a headrest.

+ Indicates the seating position is not equipped
with a head restraint or headrest (if applicable).

● Your vehicle is equipped with a head

restraint/headrest that may be integrated,
adjustable or non-adjustable.

● Adjustable head restraints/headrests have

multiple notches along the stalk(s) to lock
them in a desired adjustment position.

● The

non-adjustable

head

restraints/headrests have a single locking
notch to secure them to the seat frame.

● Proper Adjustment:

– For the adjustable type, align the head

restraint/headrest so the center of your
ear is approximately level with the center
of the head restraint/headrest.

– If your ear position is still higher than the

recommended alignment, place the head
restraint/headrest at the highest position.

● If the head restraint/headrest has been re-

moved, ensure that it is reinstalled and
locked in place before riding in that desig-
nated seating position.

LRS2308

HEAD RESTRAINTS/HEADRESTS

1-12

Safety—Seats, seat belts and supplemental restraint system

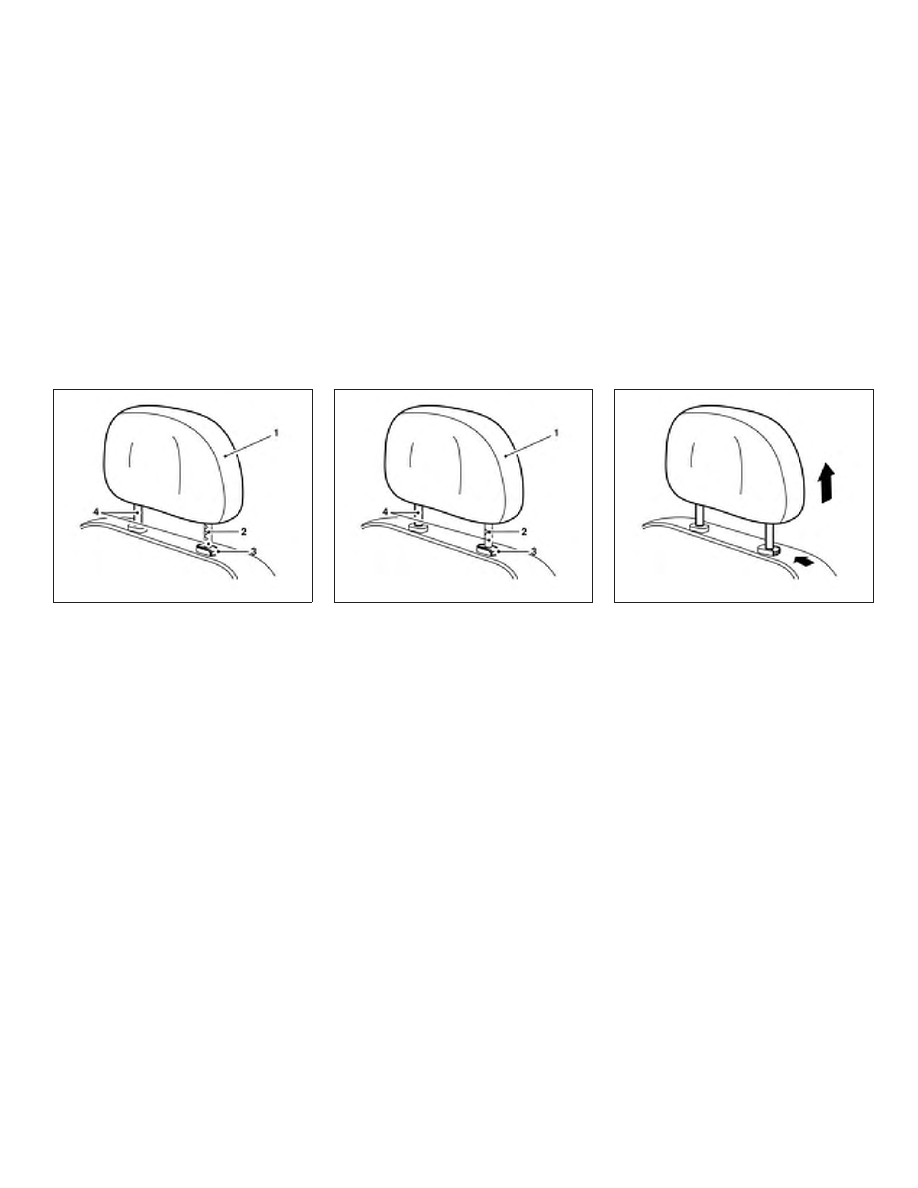

ADJUSTABLE HEAD RESTRAINT/
HEADREST COMPONENTS

1. Removable head restraint/headrest

2. Multiple notches

3. Lock knob

4. Stalks

NON-ADJUSTABLE HEAD
RESTRAINT/HEADREST
COMPONENTS

1. Removable head restraint/headrest

2. Single notch

3. Lock knob

4. Stalks

REMOVE

Use the following procedure to remove the head
restraint/headrest:

1. Pull the head restraint/headrest up to the

highest position.

2. Push and hold the lock knob.

3. Remove the head restraint/headrest from

the seat.

4. Store the head restraint/headrest properly in

a secure place so it is not loose in the
vehicle.

LRS2300

LRS2299

LRS2302

Safety—Seats, seat belts and supplemental restraint system

1-13

5. Reinstall and properly adjust the head

restraint/headrest before an occupant uses
the seating position.

REMOVABLE (without Dual head
restraint/headrest DVD system only)

CAUTION

Do not remove head restraint/headrest
from vehicles equipped with Dual head
restraint/headrest DVD system. Removal
may damage the system wiring.

INSTALL

1. Align the head restraint/headrest stalks with

the holes in the seat. Make sure that the
head restraint/headrest is facing the correct
direction. The stalk with the notch (notches)

䊊

1

must be installed in the hole with the lock

knob

䊊

2

.

2. Push and hold the lock knob and push the

head restraint/headrest down.

3. Properly adjust the head restraint/headrest

before an occupant uses the seating posi-
tion.

LRS2302

LRS2303

1-14

Safety—Seats, seat belts and supplemental restraint system

ADJUST

For adjustable head restraint/headrest

Adjust the head restraint/headrest so the center
is level with the center of your ears. If your ear
position is still higher than the recommended
alignment, place the head restraint/headrest at
the highest position.

For non-adjustable head restraint/headrest

Make sure the head restraint/headrest is posi-
tioned so the lock knob is engaged in the notch
before riding in that designated seating position.

Raise

To raise the head restraint/headrest, pull it up.

Make sure the head restraint/headrest is posi-
tioned so the lock knob is engaged in the notch
before riding in that designated seating position.

WRS0134

LRS2351

LRS2305

Safety—Seats, seat belts and supplemental restraint system

1-15

Lower

To lower, push and hold the lock knob and push
the head restraint/headrest down.

Make sure the head restraint/headrest is posi-
tioned so the lock knob is engaged in the notch
before riding in that designated seating position.

FOLDING HEAD RESTRAINT/
HEADREST

To fold the head restraint/headrest, pull the strap
located

on

the

rear

of

the

head

restraint/headrest.

If the head restraint/headrest has been folded,
make sure that it is returned to the upright posi-
tion.

Make sure the head restraint/headrest is posi-
tioned so the lock knob is engaged in the notch
before riding in that designated seating position.

WARNING

When the seat is returned to the normal
seating

position,

the

head

restraint/headrest must be returned to the
upright position to properly protect ve-
hicle occupants.

LRS2306

LRS2307

1-16

Safety—Seats, seat belts and supplemental restraint system

PRECAUTIONS ON SEAT BELT
USAGE

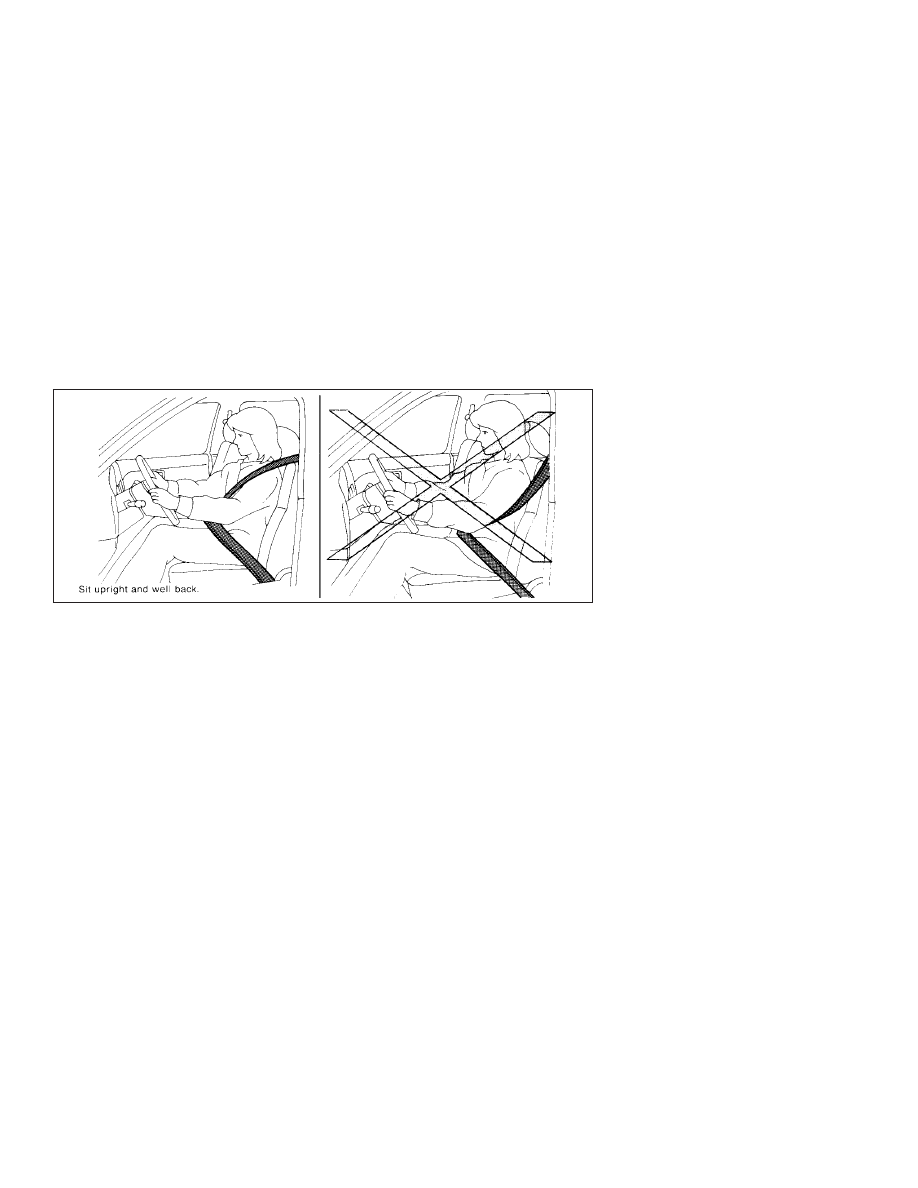

If you are wearing your seat belt properly ad-
justed and you are sitting upright and well back in
your seat with both feet on the floor, your chances
of being injured or killed in a collision and/or the
severity of injury may be greatly reduced. INFINITI
strongly encourages you and all of your passen-
gers to buckle up every time you drive, even if
your seating position includes a supplemental air
bag.

Most U.S. states and Canadian provinces or
territories specify that seat belts be worn at
all times when a vehicle is being driven.

SSS0136

SEAT BELTS

Safety—Seats, seat belts and supplemental restraint system

1-17

WARNING

● Every person who drives or rides in this

vehicle should use a seat belt at all
times. Children should be in the rear
seats and in an appropriate restraint.

WARNING

● The seat belt should be properly ad-

justed to a snug fit. Failure to do so may
reduce the effectiveness of the entire
restraint

system

and

increase

the

chance or severity of injury in an acci-
dent. Serious injury or death can occur if
the seat belt is not worn properly.

SSS0134

SSS0016

1-18

Safety—Seats, seat belts and supplemental restraint system

WARNING

● Always route the shoulder belt over

your shoulder and across your chest.
Never put the belt behind your back,
under your arm or across your neck. The
belt should be away from your face and
neck, but not falling off your shoulder.

● Position the lap belt as low and snug as

possible AROUND THE HIPS, NOT THE
WAIST. A lap belt worn too high could
increase the risk of internal injuries in
an accident.

● Be sure the seat belt tongue is securely

fastened to the proper buckle.

● Do not wear the seat belt inside out or

twisted.

Doing

so

may

reduce

its

effectiveness.

● Do not allow more than one person to

use the same seat belt.

● Never carry more people in the vehicle

than there are seat belts.

● If the seat belt warning light glows con-

tinuously while the ignition is turned
ON with all doors closed and all seat
belts fastened, it may indicate a mal-
function in the system. Have the system
checked. It is recommended that you
visit an INFINITI retailer for this service.

● No changes should be made to the seat

belt system. For example, do not modify
the seat belt, add material, or install
devices that may change the seat belt
routing or tension. Doing so may affect
the operation of the seat belt system.
Modifying or tampering with the seat
belt system may result in serious per-
sonal injury.

● Once a seat belt pretensioner(s) have

activated, they cannot be reused and
must be replaced together with the re-
tractor. It is recommended that you visit
an INFINITI retailer for this service.

● All seat belt assemblies, including re-

tractors and attaching hardware, should
be inspected after any collision. It is
recommended that you visit an INFINITI
retailer for this service. INFINITI recom-
mends that all seat belt assemblies in
use during a collision be replaced un-
less the collision was minor and the
belts show no damage and continue to
operate properly. Seat belt assemblies
not in use during a collision should also
be inspected and replaced if either
damage or improper operation is noted.

● All child restraints and attaching hard-

ware should be inspected after any col-
lision.

Always

follow

the

restraint

manufacturer’s inspection instructions
and

replacement

recommendations.

The child restraints should be replaced
if they are damaged.

SSS0014

Safety—Seats, seat belts and supplemental restraint system

1-19

SEAT BELT WARNING LIGHT

Both the driver’s and passenger’s front seats are
equipped with a seat belt warning light. The
warning light, located on the instrument panel,
will show the status of the driver and passenger
seat belt.

NOTE:

The front passenger seat belt warning light
will not light up if the seat is not occupied.

For additional information, refer to “Warning
lights, indicator lights and audible reminders” in
the “Instruments and controls” section of this
manual.

PREGNANT WOMEN

INFINITI recommends that pregnant women use
seat belts. The seat belt should be worn snug and
always position the lap belt as low as possible
around the hips, not the waist. Place the shoulder
belt over your shoulder and across your chest.
Never run the lap/shoulder belt over your ab-
dominal area. Contact your doctor for specific
recommendations.

INJURED PERSONS

INFINITI recommends that injured persons use
seat belts. Check with your doctor for specific
recommendations.

PRE-CRASH SEAT BELTS WITH
COMFORT FUNCTION (front seats)
(if so equipped)

The pre-crash seat belt tightens the seat belt with
a motor to help restrain front seat occupants. This
helps reduce the risk of injury in a collision.

The motor retracts the seat belt under the follow-
ing emergency conditions:

● During emergency braking.
● During sudden steering maneuvers.

● Activation of the Forward Emergency Brak-

ing (FEB) with Pedestrian Detection system
(if so equipped). For additional information,
refer to “Forward Emergency Braking (FEB)
with Pedestrian Detection system” in the
“Starting and driving” section of this manual.

● In the event of certain types of rollover colli-

sions.

The pre-crash seat belt will not be active when:

● the seat belt is not fastened.
● the vehicle speed is under 15 km/h (10 mph)

during emergency braking.

● the vehicle speed is under 30 km/h (19 mph)

during sudden steering maneuvers.

The pre-crash seat belt will not be active when
the brake pedal is not depressed except when
sudden steering maneuvers occur and the For-
ward Emergency Braking (FEB) with Pedestrian
Detection system (if so equipped) activates.

The motor also retracts the seat belt when the
seat belt is fastened or unfastened. When the
seat belt is fastened, the motor tightens the seat
belt for a snug fit. When the seat belt is unfas-
tened, the motor retracts the seat belt. If the seat
belt is not fully retracted, the motor retracts the
seat belt when the door is opened.

LRS0786

1-20

Safety—Seats, seat belts and supplemental restraint system

Always wear your seat belt correctly and sit up-
right and well back.

If the motor cannot retract the seat belt when the
seat belt is fastened or unfastened, it may indi-
cate the pre-crash seat belt system has a mal-
function. It is recommended that you visit an
INFINITI retailer to check and repair the system.

When the seat belt is retracted repeatedly in a
short period of time, the motor may not be able to
retract the seat belt. After 8 minutes, the motor
reactivates and retracts the seat belt. If the seat
belt still cannot be retracted by the motor, the
pre-crash seat belt system has a malfunction. It is
recommended that you visit an INFINITI retailer to
check and repair the system.

THREE-POINT TYPE SEAT BELT
WITH RETRACTOR

WARNING

● Every person who drives or rides in this

vehicle should use a seat belt at all
times. Children should be in the rear
seats and in an appropriate restraint.

● Do not ride in a moving vehicle when

the seatback is reclined. This can be
dangerous. The shoulder belt will not
be against your body. In an accident,
you could be thrown into it and receive
neck or other serious injuries. You
could also slide under the lap belt and
receive serious internal injuries.

● For the most effective protection when

the vehicle is in motion, the seat should
be upright. Always sit well back and
upright in the seat with both feet on the
floor and adjust the seat belt properly.

● Do not allow children to play with the

seat belts. Most seating positions are
equipped with Automatic Locking Re-
tractor (ALR) mode seat belts. If the seat
belt becomes wrapped around a child’s
neck with the ALR mode activated, the
child can be seriously injured or killed if
the seat belt retracts and becomes
tight. This can occur even if the vehicle
is parked. Unbuckle the seat belt to
release the child. If the seat belt cannot
be unbuckled or is already unbuckled,
release the child by cutting the seat belt
with a suitable tool (such as a knife or
scissors) to release the seat belt.

Safety—Seats, seat belts and supplemental restraint system

1-21

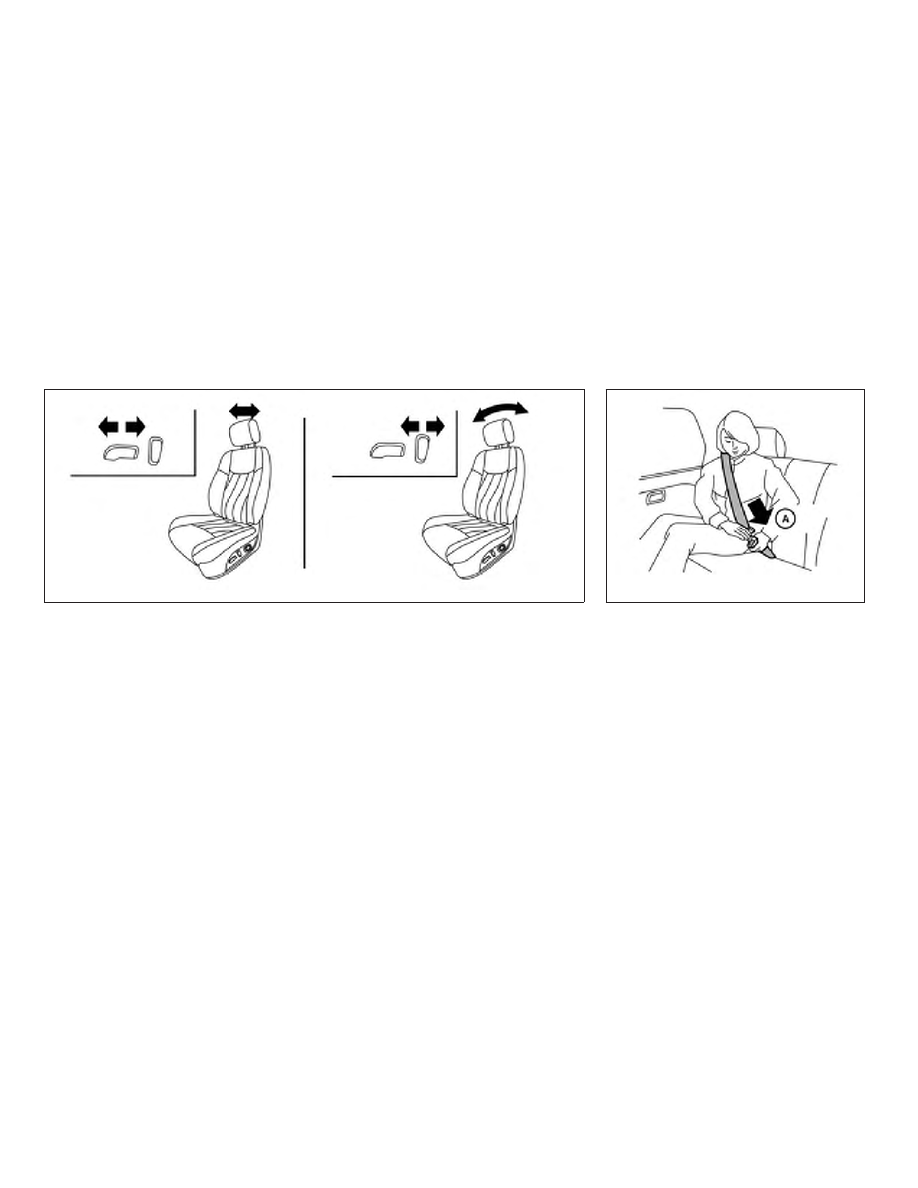

Fastening the seat belts

1. Adjust the seat. For additional information,

refer to “Seats” in this section.

2. Slowly pull the seat belt out of the retractor

and insert the tongue into the buckle

䊊

A

until

you hear and feel the latch engage.

● The retractor is designed to lock dur-

ing a sudden stop or on impact. A
slow pulling motion permits the seat
belt to move and allows you some
freedom of movement in the seat.

● If the seat belt cannot be pulled from

its fully retracted position, firmly pull
the

belt

and

release

it.

Then

smoothly pull the belt out of the re-
tractor.

LRS2662

LRS2674

1-22

Safety—Seats, seat belts and supplemental restraint system

3. Position the lap belt portion low and snug

on the hips

䊊

B

as shown.

4. Pull the shoulder belt portion toward the

retractor to take up extra slack

䊊

C

. Be sure

the shoulder belt is routed over your shoul-
der and across your chest.

The front passenger seat and the rear seating
positions three-point seat belts have two modes
of operation:

● Emergency Locking Retractor (ELR)
● Automatic Locking Retractor (ALR)

The ELR mode allows the seat belt to extend and
retract to allow the driver and passengers some

freedom of movement in the seat. The ELR locks
the seat belt when the vehicle slows down rapidly
or during certain impacts.

The ALR mode (child restraint mode) locks the
seat belt for child restraint installation.

When the ALR mode is activated, the seat belt
cannot be extended again until the seat belt
tongue is detached from the buckle and fully
retracted. The seat belt returns to the ELR mode
after the seat belt fully retracts. For additional
information, refer to “Child restraints” in this sec-
tion.

The ALR mode should be used only for
child restraint installation. During normal
seat belt use by an occupant, the ALR mode
should not be activated. If it is activated, it
may cause uncomfortable seat belt ten-
sion. It can also change the operation of
the front passenger air bag. For additional
information, refer to “Front passenger air
bag and status light” in this section.

WARNING

When fastening the seat belts, be certain
that the seatbacks are completely secured
in the latched position. If they are not
completely secured, passengers may be
injured in an accident or sudden stop.

Unfastening the seat belts

To unfasten the seat belt, press the button on the
buckle

䊊

1

. The seat belt automatically retracts.

Checking seat belt operation

Seat belt retractors are designed to lock seat belt
movement by two separate methods:

● When the seat belt is pulled quickly from the

retractor.

● When the vehicle slows down rapidly.

LRS2675

WRS0139

Safety—Seats, seat belts and supplemental restraint system

1-23
