5-110

Starting and driving

depending on outside temperatures, to
properly warm the engine coolant. Use
an appropriate timer to turn the engine
block heater on.

6. Before starting the engine, unplug and

properly store the cord to keep it away
from moving parts.

WARNING

. Do not use your engine block heater with

an ungrounded electrical system or a 2-
pronged adapter. You can be seriously
injured by an electrical shock if you use
an ungrounded connection.

. Disconnect and properly store the en-

gine block heater cord before starting
the engine. Damage to the cord could
result in an electrical shock and can
cause serious injury.

. Use a heavy-duty 3-wire, 3-pronged

extension cord rated for at least 10A.
Plug the extension cord into a Ground
Fault Interrupt (GFI) protected, grounded
110-VAC outlet. Failure to use the proper
extension cord or a grounded outlet can
result in a fire or electrical shock and
cause serious personal injury.

6 In case of emergency

Roadside assistance program .............................. 6-2
Emergency engine shut off .................................. 6-2
Flat tire................................................................ 6-2

Tire Pressure Monitoring System (TPMS) ........ 6-2
Changing a flat tire ......................................... 6-3

Jump starting..................................................... 6-11

Push starting .................................................... 6-13
If your vehicle overheats ................................... 6-13
Towing your vehicle .......................................... 6-14

Towing recommended by INFINITI ................. 6-15
Vehicle recovery (freeing a stuck vehicle) ..... 6-17

6-2

In case of emergency

In the event of a roadside emergency,
Roadside Assistance Service is available to
you. Please refer to your Warranty Informa-
tion Booklet (U.S.) or Warranty & Roadside
Assistance Information Booklet (Canada)
for details.

To shut off the engine in an emergency
situation while driving, perform the follow-
ing procedure:
. Rapidly push the push-button ignition

switch 3 consecutive times in less than
1.5 seconds, or

. Push and hold the push-button ignition

switch for more than 2 seconds.

TIRE PRESSURE MONITORING SYS-
TEM (TPMS)

This vehicle is equipped with the Tire
Pressure Monitoring System (TPMS). It
monitors tire pressure of all tires except
the spare. When the low tire pressure
warning light is lit and the CHECK TIRE
PRESSURE warning appears in the dot
matrix liquid crystal display, one or more
of your tires is significantly under-inflated.
If the vehicle is being driven with low tire
pressure, the TPMS will activate and warn
you of it by the low tire pressure warning
light. This system will activate only when
the vehicle is driven at speeds above 16
MPH (25 km/h). For more details, see
“Warning/indicator lights and audible re-
minders

” in the “2. Instruments and

controls

” section, “TIRE PRESSURE infor-

mation

” in the “4. Monitor, climate, audio,

phone and voice recognition systems

”

section and

“Tire Pressure Monitoring

System (TPMS)

” in the “5. Starting and

driving

” section.

WARNING

. If the low tire pressure warning light

illuminates or LOW PRESSURE informa-

ROADSIDE ASSISTANCE PROGRAM

EMERGENCY ENGINE SHUT OFF

FLAT TIRE

tion is displayed on the monitor screen
while driving, avoid sudden steering
maneuvers or abrupt braking, reduce
vehicle speed, pull off the road to a safe
location and stop the vehicle as soon as
possible. Driving with under-inflated
tires may permanently damage the tires
and increase the likelihood of tire fail-
ure. Serious vehicle damage could occur
and may lead to an accident and could
result in serious personal injury. Check
the tire pressure for all four tires. Adjust
the tire pressure to the recommended
COLD tire pressure shown on the Tire
and Loading Information label to turn
the low tire pressure warning light OFF. If
the light still illuminates while driving
after adjusting the tire pressure, a tire
may be flat. If you have a flat tire,
replace it with a spare tire as soon as
possible.

. When a spare tire is mounted or a wheel

is replaced, the TPMS will not function
and the low tire pressure warning light
will flash for approximately 1 minute.
The light will remain on after 1 minute.
Contact your INFINITI retailer as soon as
possible for tire replacement and/or
system resetting.

. Replacing tires with those not originally

specified by INFINITI could affect the
proper operation of the TPMS.

. Do not inject any tire liquid or aerosol

tire sealant into the tires, as this may
cause a malfunction of the tire pressure
sensors.

CHANGING A FLAT TIRE

If you have a flat tire, follow the instruc-
tions below.

Stopping the vehicle

1. Safely move the vehicle off the road

and away from traffic.

2. Turn on the hazard warning flashers.

3. Park on a level surface and apply the

parking brake. Move the selector lever
to the P (Park) position.

4. Turn off the engine.

5. Raise the hood to warn other traffic,

and to signal professional road assis-
tance personnel that you need assis-
tance.

6. Have all passengers get out of the

vehicle and stand in a safe place, away
from traffic and clear of the vehicle.

WARNING

. Make sure the parking brake is securely

applied and the automatic transmission
is in the P (Park) position.

. Never change tires when the vehicle is

on a slope, ice or slippery areas. This is
hazardous.

. Never change tires if oncoming traffic is

close to your vehicle. Wait for profes-
sional road assistance.

In case of emergency

6-3

6-4

In case of emergency

MCE0001A

Blocking wheels

Place suitable blocks

*

1

at both the front

and back of the wheel diagonally opposite
the flat tire to prevent the vehicle from
moving when it is jacked up.

WARNING

Be sure to block the wheel as the vehicle
may move and result in personal injury.

JVE0023X

Getting the spare tire and tools

1. Open the lift gate.

2. Raise the cargo floor board using the

handle

*

A

.

JVE0025X

WARNING

When removing jacking tools, be sure the
rubber sound suppressor

*

1

, used to

control jack stand from rattling against
metal, is not attached to the jacking tool.

If rubber sound suppressor remains on jack
when vehicle is being jacked up, the vehicle
will be unstable and may fall off jack stand
causing serious injury of death.

3. Remove the cargo floor cover.

4. Remove the jacking tools.

SCE0915

5. Securely screw to connect the T-shaped

end of the jack rod and two extension
bars

*

1

as illustrated.

6. Fit the square end of the jack rod into

the square hole of the wheel nut
wrench to form a handle

*

2

.

7. Locate the oval opening above the

middle of the rear bumper.

8. Place the T-shaped end of the jack rod

through the opening and direct it
towards the spare wheel winch assem-
bly, located directly above the spare
wheel.

In case of emergency

6-5

6-6

In case of emergency

SCE0916

CAUTION

Do not insert the jack rod straight as it is
designed to be inserted at an angle as
shown.

9. Seat the T-shaped end of the jack rod

into the T-shaped opening of the spare
wheel winch. Apply pressure to keep
the jack rod engaged in the spare
wheel winch and turn the jack rod
counterclockwise to lower the spare
wheel.

SCE0377

10. Once the spare wheel is completely

lowered, remove the jack rod and reach
under the vehicle to remove the hang-
ing plate.

11. Carefully slide the spare wheel from

under the rear of the vehicle.

After preparing the spare tire, to remove
the rod, pull out the rod while moving the
rod to the right and left with the screw of
the extension facing the side.

CAUTION

When storing the wheel, make sure that the
hanging plate is in the center of the wheel
and then lift it up into the storage area.

SCE0917

CAUTION

When storing the wheel, be sure to mount
the wheel horizontally. Securing the wheel
that is in a tilted position as illustrated may
cause looseness and dropping of the wheel

while driving. Lower the wheel on the
ground again, and make sure that the
hanging plate is properly set. Hang the
wheel again and make sure that the wheel is
held horizontally, then store the wheel.

Jacking up the vehicle and remov-
ing the damaged tire

WARNING

. Never get under the vehicle while it is

supported only by the jack. If it is
necessary to work under the vehicle,
support it with safety stands.

. Use only the jack provided with your

vehicle to lift the vehicle. Do not use the
jack provided with your vehicle on other
vehicles. The jack is designed for lifting
only your vehicle during a tire change.

. Use the correct jack-up points. Never use

any other part of the vehicle for jack
support.

. Never jack up the vehicle more than

necessary.

. Never use blocks on or under the jack.

. Do not start or run the engine while

vehicle is on the jack, as it may cause
the vehicle to move. This is especially
true for vehicles with limited slip differ-
entials.

. Do not allow passengers to stay in the

vehicle while it is on the jack.

Carefully read the caution label attached to
the jack body and the following instruc-
tions.

In case of emergency

6-7

6-8

In case of emergency

SCE0875

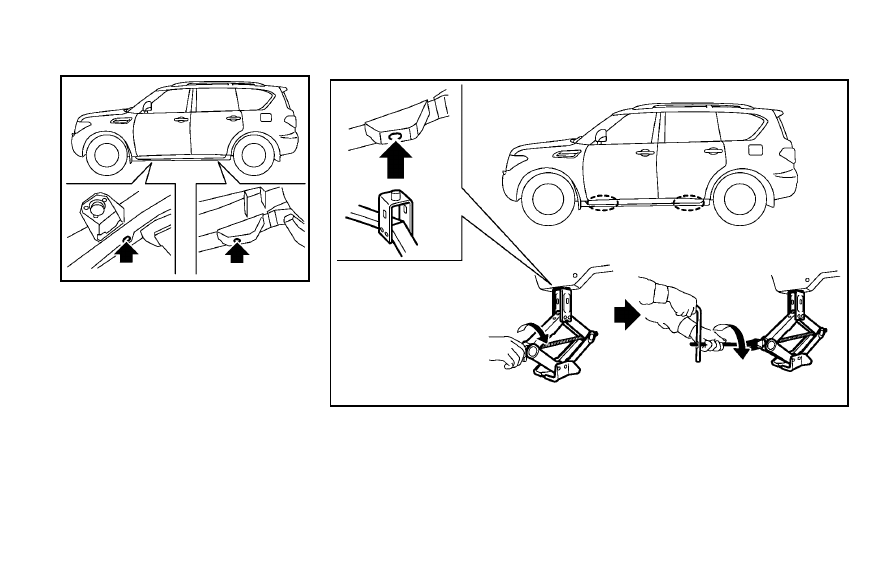

Jack-up point

1. Place the jack directly under the jack-up

points as illustrated.

The jack should be used on level firm
ground.

SCE0876

2. Loosen each wheel nut one or two turns

by turning counterclockwise with the
wheel nut wrench.

Do not remove the

wheel nuts until the tire is off the
ground.

NCE130

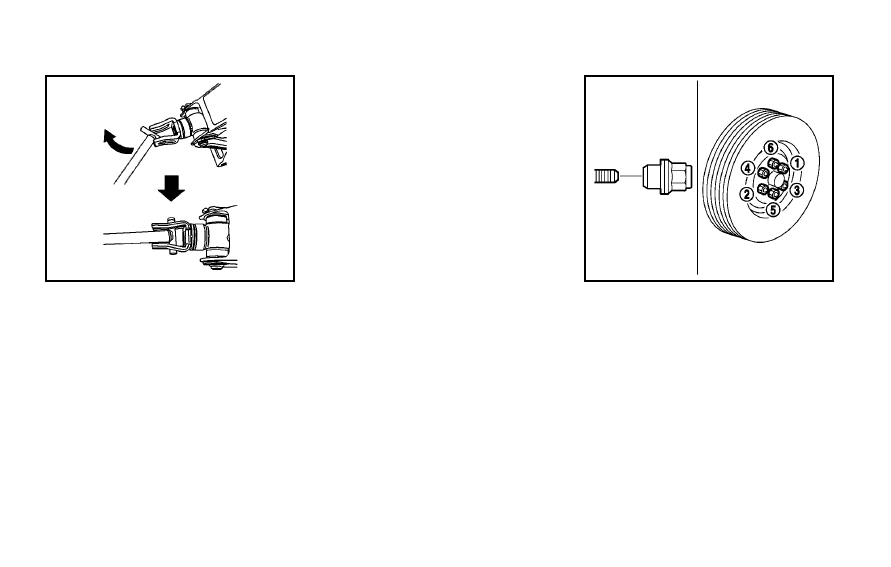

3. Install the assembled jack rod into the

jack as shown.

4. Carefully raise the vehicle until the

clearance between the tire and ground
is achieved.

5. To lift the vehicle, securely hold the

jack lever and rod with both hands and
turn the jack lever.

NOTE:

Before jacking up the vehicle, make sure
the ignition switch is placed in the OFF
position. If the vehicle is lifted up with the
engine running, the auto-leveling suspen-
sion will become disabled after 120

seconds. To reset the auto-leveling sus-
pension, cycle the ignition switch ON/OFF
one time.

SCE0910

Installing the spare tire

The full-size temporary use only spare tire
(if so equipped) is designed for emergency
use. (See specific instructions under the
heading

“Wheels and tires” in the “8.

Maintenance and do-it-yourself

” section.)

1. Clean any mud or dirt from the surface

between the wheel and hub.

2. Carefully put the spare tire on and

tighten the wheel nuts finger tight.

3. With the wheel nut wrench, tighten

wheel nuts alternately and evenly in the
sequence as illustrated (

*

1

,

*

2

,

*

3

,

*

4

,

*

5

,

*

6

) until they are tight.

In case of emergency

6-9

6-10

In case of emergency

4. Lower the vehicle slowly until the tire

touches the ground. Then, with the
wheel nut wrench, tighten the wheel
nuts securely in the sequence as
illustrated. Lower the vehicle comple-
tely.

WARNING

. Incorrect wheel nuts or improperly tigh-

tened wheel nuts can cause the wheel to
become loose or come off. This could
cause an accident.

. Do not use oil or grease on the wheel

studs or nuts. This could cause the nuts
to become loose.

. Retighten the wheel nuts when the

vehicle has been driven for 600 miles
(1,000 km) (also in cases of a flat tire,
etc.).

.

As soon as possible, tighten the
wheel nuts to the specified torque
with a torque wrench.
Wheel nut tightening torque:

98 ft-lb (133 N·m)

The wheel nuts must be kept tigh-
tened to specification at all times. It

is recommended that wheel nuts be
tightened to specifications at each
lubrication interval.

.

Adjust tire pressure to the COLD
pressure.

COLD pressure:

After the vehicle has been parked
for three hours or more or driven
less than 1 mile (1.6 km).

COLD tire pressures are shown on
the Tire and Loading Information
label affixed to the driver side center
pillar.

After adjusting tire pressure to the COLD
tire pressure, the display of the tire
pressure information may show higher
pressure than the COLD tire pressure after
the vehicle has been driven more than 1
mile (1.6 km). This is because the tire
pressurizes as the tire temperature rises.
This does not indicate a system malfunc-
tion.

Stowing the damaged tire and tools

1. Securely store the damaged tire, jack

and tools in the storage area.

2. Close the cargo floor cover.

3. Replace the cargo floor board.

4. Close the lift gate.

WARNING

. Always make sure that the spare tire and

jacking equipment are properly secured
after use. Such items can become
dangerous projectiles in an accident or
sudden stop.

. The full-size temporary use only spare

tire (if so equipped) is designed for
emergency use. (See specific instruc-
tions under the heading

“Wheels and

tires

” in the “8. Maintenance and do-it-

yourself

” section.)

If needed Roadside Assistance is available.
Please see your Warranty Information
Booklet or Roadside Assistance I.D. Card
for the toll-free number to call (U.S.) or
Warranty Information Booklet (Canada).

To start your engine with a booster battery,
the instructions and precautions below
must be followed.

WARNING

. If done incorrectly, jump starting can

lead to a battery explosion, resulting in
severe injury or death. It could also
damage your vehicle.

. Explosive hydrogen gas is always pre-

sent in the vicinity of the battery. Keep
all sparks and flames away from the
battery.

. Do not allow battery fluid to come into

contact with eyes, skin, clothing or
painted surfaces. Battery fluid is a
corrosive sulphuric acid solution which
can cause severe burns. If the fluid
should come into contact with anything,
immediately flush the contacted area
with water.

. Keep the battery out of the reach of

children.

. The booster battery must be rated at 12

volts. Use of an improperly rated battery
can damage your vehicle.

. Whenever working on or near a battery,

always wear suitable eye protectors (for
example, goggles or industrial safety
spectacles) and remove rings, metal
bands, or any other jewelry. Do not lean
over the battery when jump starting.

. Do not attempt to jump start a frozen

battery. It could explode and cause
serious injury.

. Your vehicle has an automatic engine

cooling fan. It could come on at any time.
Keep hands and other objects away from
it.

If needed, Roadside Assistance is avail-
able. Please see your Warranty Information
Booklet or Roadside Assistance I.D. Card
for the toll-free number to call (U.S.) or
Warranty Information Booklet (Canada).

In case of emergency

6-11

JUMP STARTING

6-12

In case of emergency

SCE0920

WARNING

Always follow the instructions below. Failure
to do so could result in damage to the
charging system and cause personal injury.

1. Remove the engine compartment cover,

if necessary. See

“Engine compartment

check locations

” in the “8. Mainte-

nance and do-it-yourself

” section.

2. If the booster battery is in another

vehicle

*

A

, position the two vehicles

(

*

A

and

*

B

) to bring their batteries

into close proximity to each other.

Do not allow the two vehicles to touch.

3. Apply parking brake. Move the selector

lever to the P (Park) position. Switch off
all unnecessary electrical systems
(light, heater, air conditioner, etc.).

4. Remove vent caps on the battery (if so

equipped). Cover the battery with a
firmly wrung out moist cloth

*

C

to

reduce explosion hazard.

5. Connect jumper cables in the sequence

as illustrated (

*

1

?

*

2

?

*

3

?

*

4

).

CAUTION

. Always connect positive (+) to positive

(+) and negative (

−) to body ground (as

illustrated)

— not to the battery.

. Make sure the jumper cables do not

touch moving parts in the engine com-
partment and that clamps do not contact
any other metal.

6. Start the engine of the booster vehicle

*

A

and let it run for a few minutes.

7. Keep the engine speed of the booster

vehicle

*

A

at about 2,000 rpm, and

start the engine of the vehicle being
jump started

*

B

.

CAUTION

Do not keep the starter motor engaged for
more than 10 seconds. If the engine does
not start right away, push the ignition
switch to the OFF position and wait 10
seconds before trying again.

8. After starting your engine, carefully

disconnect the negative cable and then

the positive cable (

*

4

?

*

3

?

*

2

?

*

1

).

9. Replace the vent caps (if so equipped).

Be sure to dispose of the cloth used to
cover the vent holes as it may be
contaminated with corrosive acid.

10. Put the battery cover on.

Do not attempt to start the engine by
pushing.

CAUTION

. Automatic transmission models cannot

be push-started or tow-started. Attempt-
ing to do so may cause transmission
damage.

. Three way catalyst equipped models

should not be started by pushing since
the three way catalyst may be damaged.

. Never try to start the vehicle by towing

it; when the engine starts, the forward
surge could cause the vehicle to collide
with the tow vehicle.

If needed, Roadside Assistance is avail-
able. Please see your Warranty Information
Booklet or Roadside Assistance I.D. Card
for the toll-free number to call (U.S.) or
Warranty & Roadside Assistance Informa-
tion Booklet (Canada).

CAUTION

. Do not continue to drive if your vehicle

overheats. Doing so could cause engine
damage or a vehicle fire.

. To avoid the danger of being scalded,

never remove the radiator cap or coolant
reservoir cap while the engine is still
hot. When the radiator cap or coolant
reservoir cap is removed, pressurized
hot water will spurt out, possibly caus-
ing serious injury.

. Do not open the hood if steam is coming

out.

If your vehicle is overheating (indicated by
an extremely high temperature gauge
reading), or if you feel a lack of engine
power, detect abnormal noise, etc., take
the following steps:

1. Move the vehicle safely off the road,

apply the parking brake and move the
selector lever to the P (Park) position.

Do not stop the engine.

2. Turn off the climate control. Open all

the windows, move the heater or air
conditioner temperature control to

In case of emergency

6-13

PUSH STARTING

IF YOUR VEHICLE OVERHEATS

6-14

In case of emergency

maximum hot and fan control to high
speed.

3. If engine overheating is caused by

climbing a long hill on a hot day, run
the engine at a fast idle (approximately
1,500 rpm) until the temperature gauge
indication returns to normal.

4. Get out of the vehicle. Look and listen

for steam or coolant escaping from the
radiator before opening the hood. (If
steam or coolant is escaping, turn off
the engine.) Do not open the hood
further until no steam or coolant can be
seen.

5. Open the engine hood.

WARNING

If steam or water is coming from the engine,
stand clear to prevent getting burned.

6. Visually check drive belts for damage or

looseness. Also check if the cooling fan
is running. The radiator hoses and
radiator should not leak water. If cool-
ant is leaking or the cooling fan does
not run, stop the engine.

WARNING

Be careful not to allow your hands, hair,
jewelry or clothing to come into contact
with, or get caught in, engine belts or the
engine cooling fan. The engine cooling fan
can start at any time.

7. After the engine cools down, check the

coolant level in the reservoir tank with
the engine running. Add coolant to the
reservoir tank if necessary. Have your
vehicle repaired at the nearest INFINITI
retailer.

If needed, Roadside Assistance is avail-
able. Please see your Warranty Information
Booklet or Roadside Assistance I.D. Card
for the toll-free number to call (U.S.) or
Warranty & Roadside Assistance Informa-
tion Booklet (Canada).

When towing your vehicle, all State (Pro-
vincial in Canada) and local regulations for
towing must be followed. Incorrect towing
equipment could damage your vehicle.
Towing instructions are available from an
INFINITI retailer. Local service operators are
familiar with the applicable laws and
procedures for towing. To assure proper
towing and to prevent accidental damage
to your vehicle, INFINITI recommends that
you have a service operator tow your
vehicle. It is advisable to have the service
operator carefully read the following pre-
cautions.

WARNING

. Never ride in a vehicle that is being

towed.

. Never get under your vehicle after it has

been lifted by a tow truck.

CAUTION

. When towing, make sure that the trans-

mission, axles, steering system and
powertrain are in working condition. If
any of these conditions apply, dollies or

TOWING YOUR VEHICLE

a flatbed tow truck must be used.

. Always attach safety chains before tow-

ing.

For information about towing your vehicle
behind a recreational vehicle (RV), see
“Flat towing” in the “9. Technical and
consumer information

” section of this

manual.

If needed, Roadside Assistance is avail-
able. Please see your Warranty Information
Booklet or Roadside Assistance I.D. Card
for the toll-free number to call (U.S.) or
Warranty & Roadside Assistance Informa-
tion Booklet (Canada).

SCE0925

Two-wheel drive models

TOWING RECOMMENDED BY INFINITI

Two-Wheel Drive (2WD) models

INFINITI recommends that your vehicle be
towed with the driving (rear) wheels off the
ground or place the vehicle on a flat bed
truck as illustrated.

CAUTION

. Never tow automatic transmission mod-

els with the rear wheels on the ground
or four wheels on the ground (forward or
backward), as this may cause serious

and expensive damage to the transmis-
sion. If it is necessary to tow the vehicle
with the front wheels raised, always use
towing dollies under the rear wheels.

. When towing rear wheel drive models

with the front wheels on the ground or
on towing dollies: Place the ignition in
the ACC or ON position, and secure the
steering wheel in a straight-ahead posi-
tion with a rope or similar device.

In case of emergency

6-15
