Image Viewer (models with naviga-
tion system)

The image files in the USB memory will be
displayed. To display the Image Viewer,
push the SETTING button, select the
“Other” key and then select the “Image
Viewer

” key. The image of the selected file

is displayed on the right side of the screen.

When a number of folders are included in
the USB memory, select a folder from the
list to display the file list.

Images will not be shown on the display
while the vehicle is in any drive position to
reduce driver distraction. To view images,

stop the vehicle in a safe location and
apply the parking brake.

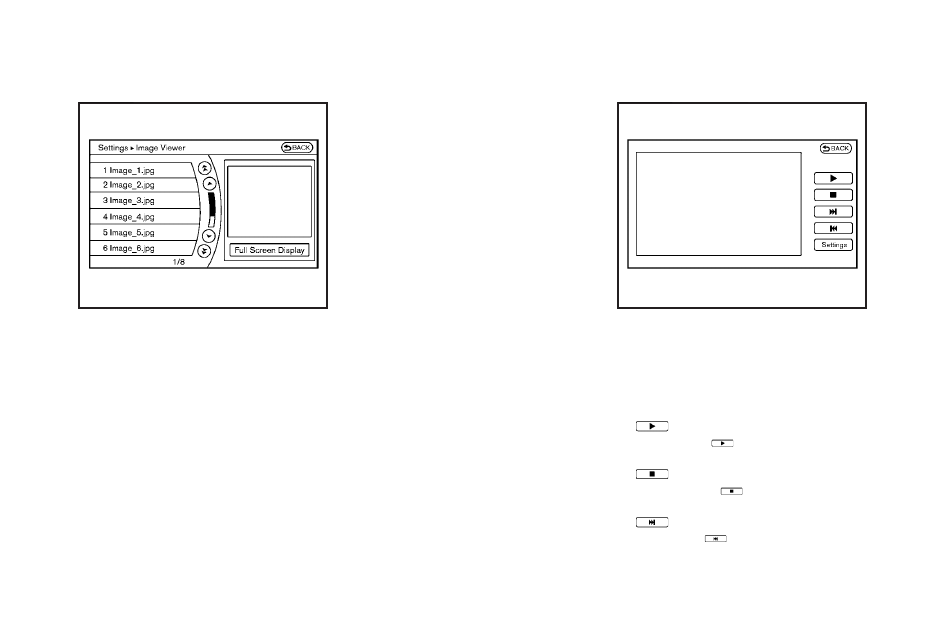

SAA2492

Full Screen Display:

The full screen display will appear when
selecting the

“Full Screen Display” key.

To operate the Image Viewer or to change
the settings, select the desired key using
the INFINITI controller.
.

(Start)

Select the

“

” key to start playing

the slideshow.

.

(Stop)

Select the

“

” key to stop the

slideshow.

.

(Next)

Select the

“

” key to display the next

file.

.

(Previous)

Select the

“

” key to display the

previous file.

Setting the Image Viewer:

The Image Viewer setting display will
appear when selecting the

“Settings” key

on the full screen display. The following
settings are available for the full screen
display.
. Slideshow Speed

Select the

“Slideshow Speed” key.

From the following display, select the
changing time from 5, 10, 30, 60
seconds or

“No Auto Change”.

. Slideshow Order

Select the

“Slideshow Order” key. From

the following display, select

“Random”

or

“Order List”. For “Order List”, the

image order is the order of the files as
stored on the USB memory.

Operating tips:
. Only files that meet the following

conditions will be displayed.
— Image type: JPEG
— File Extensions: *.jpg, *jpeg

— Maximum Resolution: 2048 6 1536

pixels

— Maximum Size: 2-MB
— Colors: 32768 (15-bit)
— Maximum File Name lengths: 253-

Bytes

— Maximum Folders: 500
— Maximum Images per Folder: 1024

. If an electronic device (such as a digital

camera) is directly connected to the
vehicle using a USB cable, no image
will be displayed on the screen.

. If the file name is too long, some file

names may not be entirely displayed.

. When the total number of characters in

the file name exceeds 100 or if 1 file
name in a directory exceeds 100
characters, all files will show a shor-
tened 8-character version. The image
will still be displayed when selected.

When the selector/shift lever is shifted into
the

“R” (Reverse) position, the monitor

display shows view to the rear of the
vehicle.

The system is designed as an aid to the
driver in detecting large stationary objects
to help avoid damaging the vehicle. The
system will not detect small objects below
the bumper and may not detect objects
close to the bumper or on the ground.

WARNING

. The rearview monitor is a convenience

but it is not a substitute for proper
vehicle operation because it has areas
where objects cannot be viewed. Always
look out the windows and check mirrors
to be sure that it is safe to move before
operating the vehicle. Always operate
the vehicle slowly.

. Objects viewed in the RearView Monitor

differ from actual distance because a
wide-angle lens is used. Objects in the
RearView Monitor will appear visually
opposite like ones viewed in the inside
and outside mirrors.

. Make sure that the trunk is securely

closed when backing up.

Monitor, climate, audio, phone and voice recognition systems

4-23

REARVIEW MONITOR (if so equipped)

4-24

Monitor, climate, audio, phone and voice recognition systems

. Underneath the bumper and the corner

areas of the bumper cannot be viewed on
the rearview monitor because of its
monitoring range limitation.

. Do not put anything on the rearview

camera. The rearview camera is installed
above the license plate.

. When washing the vehicle with high-

pressure water, be sure not to spray it
around the camera. Otherwise, water
may enter the camera unit causing water
condensation on the lens, a malfunction,
fire or an electric shock.

. Do not strike the camera. It is a precision

instrument. Otherwise, it may malfunc-
tion or cause damage resulting in a fire
or an electric shock.

CAUTION

There is a plastic cover over the camera. Do
not scratch the cover when cleaning dirt or
snow from the cover.

SAA1896

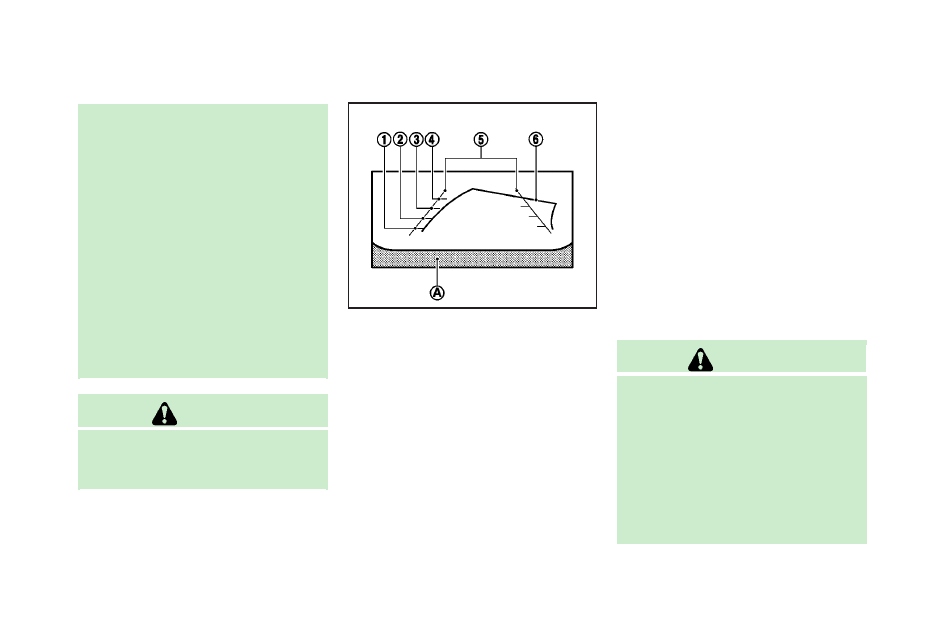

HOW TO READ DISPLAYED LINES

Guiding lines which indicate the vehicle
width and distances to objects with re-
ference to the bumper line

*

A

are dis-

played on the monitor.

Distance guide lines:

Indicate distances from the bumper.
. Red line

*

1

: approx. 1.5 ft (0.5 m)

. Yellow line

*

2

: approx. 3 ft (1 m)

. Green line

*

3

: approx. 7 ft (2 m)

. Green line

*

4

: approx. 10 ft (3 m)

Vehicle width guide lines

*

5

:

Indicate the vehicle width when backing

up.

Predicted course lines

*

6

:

Indicate the predicted course when back-
ing up. The predicted course lines will be
displayed on the monitor when the selec-
tor/shift lever is in the

“R” (Reverse)

position and the steering wheel is turned.
The predicted course lines will move
depending on how much the steering
wheel is turned and will not be displayed
while the steering wheel is in the neutral
position.

HOW TO PARK WITH PREDICTED
COURSE LINES

WARNING

. Always turn and check that it is safe to

park your car before backing up. Always
back up slowly.

. Use the displayed lines as a reference.

The lines are highly affected by the
number of occupants, fuel level, vehicle
position, road condition and road grade.

. If the tires are replaced with different

sized tires, the predicted course line
may not be displayed correctly.

. On a snow-covered or slippery road,

there may be a difference between the
predicted course line and the actual
course line.

. If the battery is disconnected or be-

comes discharged, the predicted course
lines may not be displayed correctly. If
this occurs, drive the vehicle on a
straight road for more than 5 minutes.

. The displayed lines will appear slightly

off to the right because the rearview
camera is not installed in the rear center
of the vehicle.

. The distance guide line and the vehicle

width guide line should be used as a
reference only when the vehicle is on a
level paved surface. The distance viewed
on the monitor is for reference only and
may be different than the actual distance
between the vehicle and displayed ob-
jects.

. When backing up the vehicle up a hill,

objects viewed in the monitor are further
than they appear. When backing up the
vehicle down a hill, objects viewed in the
monitor are closer than they appear. Use
the inside mirror or glance over your
shoulder to properly judge distances to

other objects.

The vehicle width and predicted course
lines are wider than the actual width and
course.

SAA1897

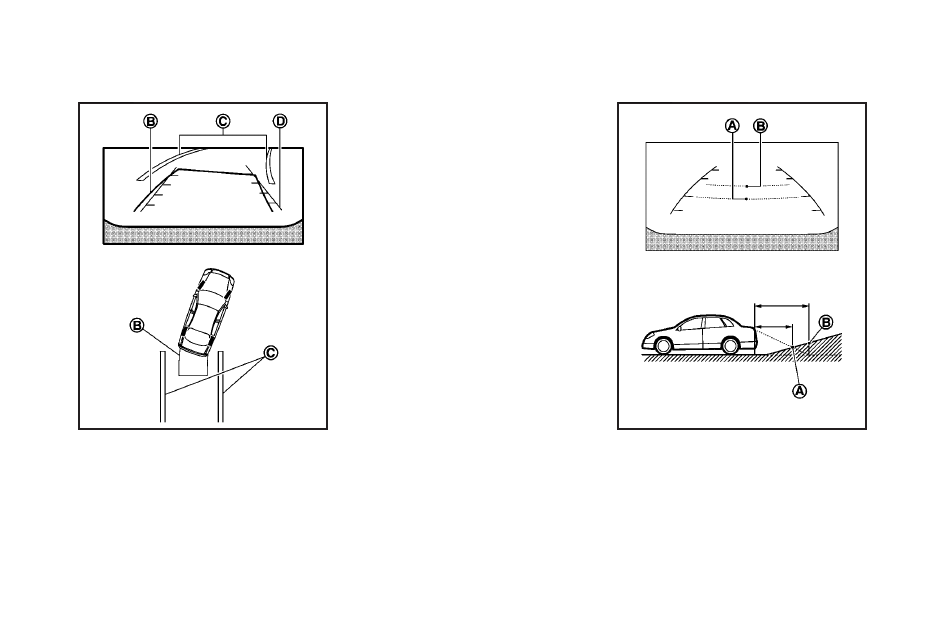

1. Visually check that the parking space is

safe before parking your vehicle.

2. The rearview of the vehicle is displayed

on the screen

*

A

as illustrated when

the selector/shift lever is moved to the
“R” (Reverse) position.

Monitor, climate, audio, phone and voice recognition systems

4-25

4-26

Monitor, climate, audio, phone and voice recognition systems

SAA1898

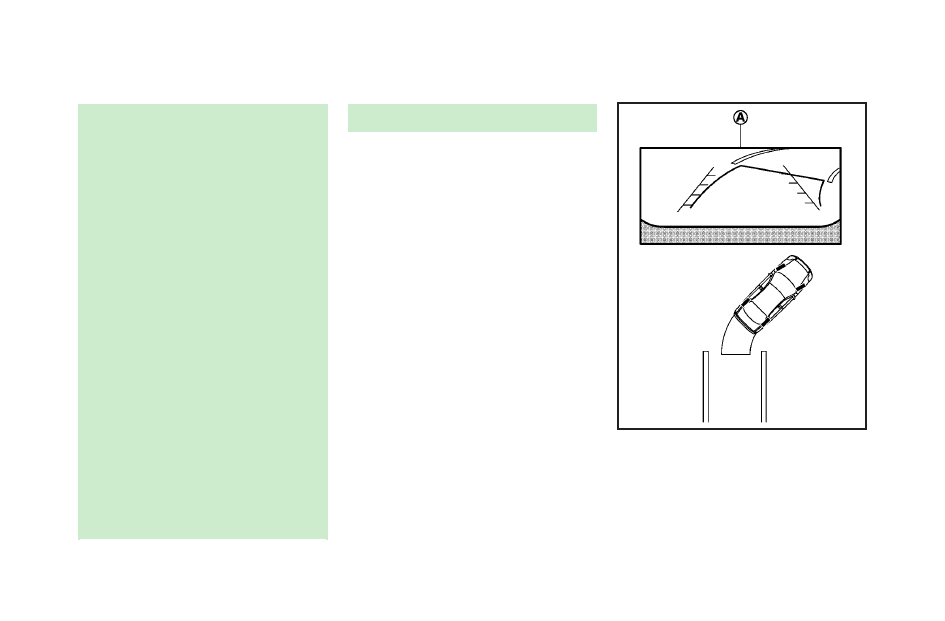

3. Slowly back up the vehicle adjusting

the steering wheel so that the predicted
course lines

*

B

enter the parking

space

*

C

.

4. Maneuver the steering wheel to make

the vehicle width guide lines

*

D

parallel to the parking space

*

C

while

referring to the predicted course lines.

5. When the vehicle is parked in the space

completely, move the selector/shift
lever to the P (Park) position (Automatic
Transmission models) or in an appro-
priate gear (Manual Transmission mod-
els) and apply the parking brake.

DIFFERENCE BETWEEN PREDICTED
AND ACTUAL DISTANCES

The distance guide line and the vehicle
width guide line should be used as a
reference only when the vehicle is on a
level, paved surface. The distance viewed
on the monitor is for reference only and
may be different from the actual distance
between the vehicle and displayed objects.

SAA1899

Backing up on a steep uphill

When backing up the vehicle up a hill, the
distance guide lines and the vehicle width
guide lines are shown closer than the
actual distance. For example, the display
shows 3 ft (1 m) to the place

*

A

, but the

actual 3 ft (1 m) distance on the hill is the

place

*

B

. Note that any object on the hill is

further than it appears on the monitor.

SAA1900

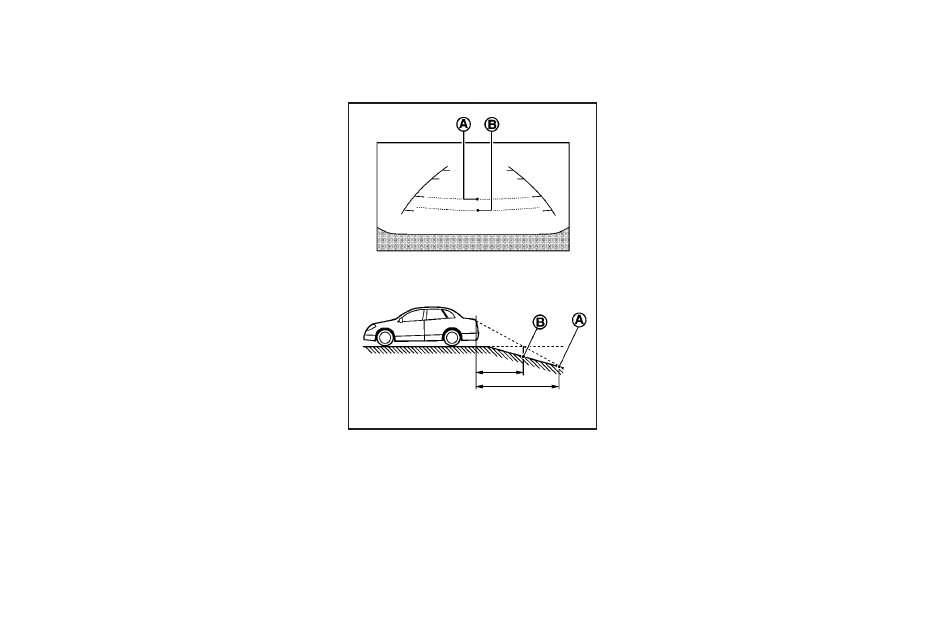

Backing up on a steep downhill

When backing up the vehicle down a hill,
the distance guide lines and the vehicle
width guide lines are shown further than
the actual distance. For example, the
display shows 3 ft (1 m) to the place

*

A

,

but the actual 3 ft (1 m) distance on the hill

is the place

*

B

. Note that any object on

the hill is closer than it appears on the
monitor.

Monitor, climate, audio, phone and voice recognition systems

4-27

4-28

Monitor, climate, audio, phone and voice recognition systems

SAA1923

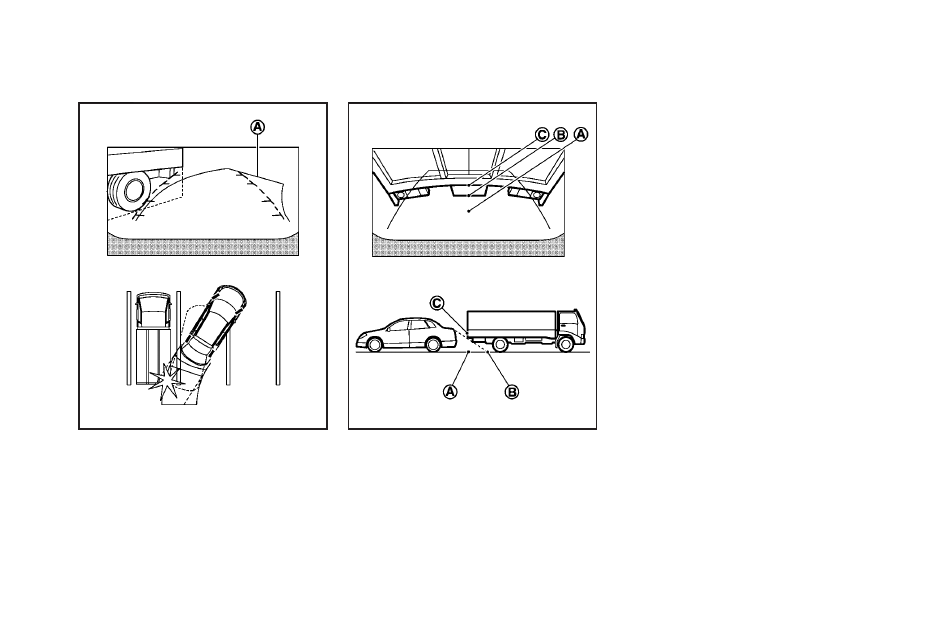

Backing up near a projecting object

The predicted course lines

*

A

do not touch

the object in the display. However, the
vehicle may hit the object if it projects over
the actual backing up course.

SAA1924

Backing up behind a projecting
object

The position

*

C

is shown further than the

position

*

B

in the display. However, the

position

*

C

is actually at the same

distance as the position

*

A

. The vehicle

may hit the object when backing up to the
position

*

A

if the object projects over the

actual backing up course.

SAA2404

Models with navigation system

SAA2606

Models without navigation system

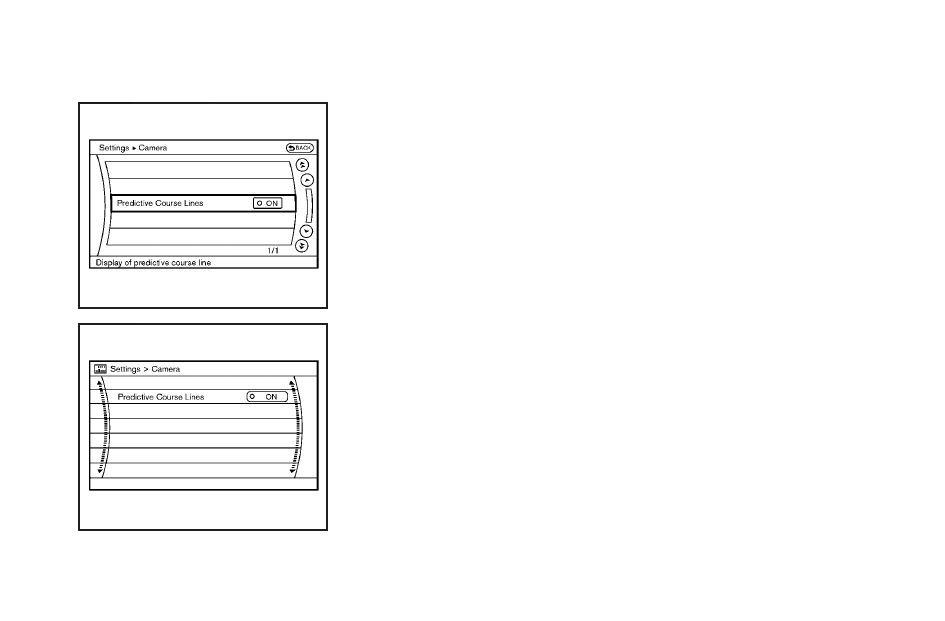

PREDICTIVE COURSE LINE SETTINGS

To turn ON or OFF the predictive course line
display, push the SETTING button, select
the

“Camera” key and push the ENTER

button.
. Predictive Course Lines
When this item is turned to ON, the
predicted course lines will be displayed
on the monitor when the selector/shift
lever is in the

“R” (Reverse) position.

HOW TO ADJUST SCREEN

To adjust the Display ON/OFF, Brightness,
Tint, Color, Contrast and Black Level of the
rearview monitor, push the

SETTING button

with the rearview monitor on, select the
“Display” key on the screen and select the
item key and adjust the level using the
INFINITI controller.

Do not adjust the Brightness, Tint, Color,
Contrast and Black Level of the rearview
monitor while the vehicle is moving. Make
sure the parking brake is firmly applied
and the engine is not running.

OPERATING TIPS

. When the selector/shift lever is shifted

to the

“R” (Reverse) position, the

monitor screen automatically changes
to the rearview monitor mode. How-
ever, the radio can be heard.

. It may take some time until the rearview

monitor is displayed after the selector/
shift lever has been shifted to

“R” from

another position or to another position
from

“R”. Objects may be distorted

momentarily until the rearview monitor
screen is displayed completely.

. When the temperature is extremely high

or low, the screen may not clearly
display objects. This is not a malfunc-
tion.

. When strong light directly enters the

camera, objects may not be displayed
clearly. This is not a malfunction.

. Vertical lines may be seen in objects on

the screen. This is due to strong
reflected light from the bumper. This
is not a malfunction.

. The screen may flicker under fluores-

cent light. This is not a malfunction.

. The colors of objects on the rearview

monitor may differ somewhat from
those of the actual object.

Monitor, climate, audio, phone and voice recognition systems

4-29

4-30

Monitor, climate, audio, phone and voice recognition systems

. Objects on the monitor may not be clear

in a dark place or at night. This is not a
malfunction.

. If dirt, rain or snow attaches to the

camera, the rearview monitor may not
clearly display objects. Clean the cam-
era.

. Do not use alcohol, benzine or thinner

to clean the camera. This will cause
discoloration. To clean the camera,
wipe with a cloth dampened with
diluted mild cleaning agent and then
wipe with a dry cloth.

. Do not damage the camera as the

monitor screen may be adversely af-
fected.

. Do not use wax on the camera window.

Wipe off any wax with a clean cloth
dampened with mild detergent diluted
with water.

SAA1499

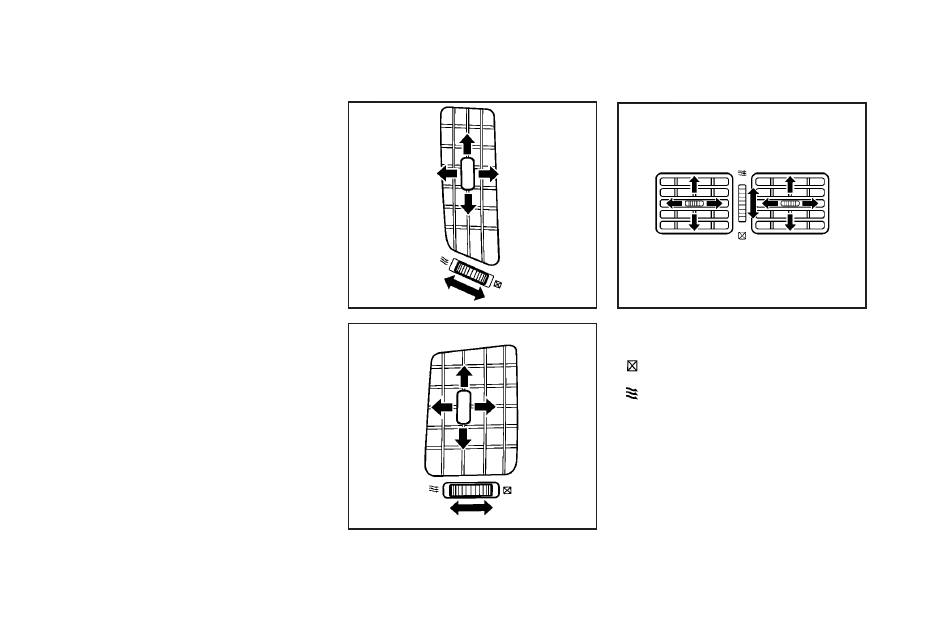

Center ventilators

SAA1500

Side ventilators

SAA0564B

Rear (if so equipped)

Open or close, and adjust the air flow
direction of ventilators.

: This symbol indicates that the vents are

closed.

: This symbol indicates that the vents are open.

VENTILATORS

WARNING

. The air conditioner cooling function

operates only when the engine is run-
ning.

. Do not leave children or adults who

would normally require the support of
others alone in your vehicle. Pets should
not be left alone either. On hot, sunny
days, temperatures in a closed vehicle
could quickly become high enough to
cause severe or possibly fatal injuries to
people or animals.

. Do not use the recirculation mode for

long periods as it may cause the interior
air to become stale and the windows to
fog up.

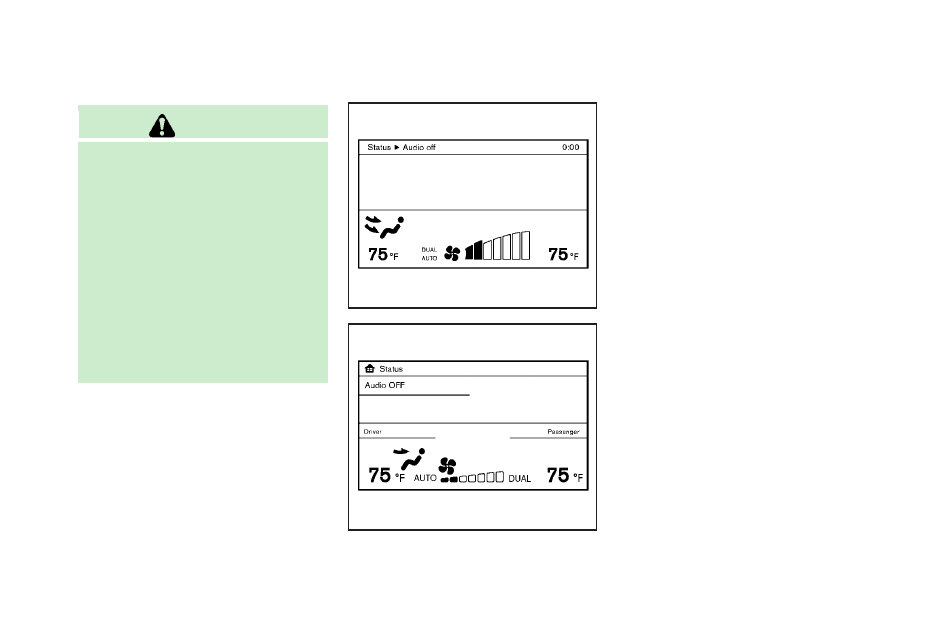

Start the engine and operate the automatic
climate control system.

When the

“STATUS” button is pushed, the

automatic climate control status screen
will appear. (See

“How to use STATUS

button

” (P.4-9).)

SAA2723

Models with navigation system

SAA1520

Models without navigation system

You can individually set the driver and front
passenger side temperature using each
t e m p e r a t u r e

co n t r o l

b u t t o n

( i f

s o

equipped).

Monitor, climate, audio, phone and voice recognition systems

4-31

AUTOMATIC CLIMATE CONTROL

4-32

Monitor, climate, audio, phone and voice recognition systems

SAA1527

Type A

1.

“AUTO” automatic climate control ON
button/Temperature control dial (dri-
ver side)

2.

“A/C” air conditioner ON/OFF button

3.

“

” fan speed increase button

4.

“

” front defroster button

5.

“MODE” manual air flow control but-
ton

6.

“DUAL” zone control ON/OFF button/
Temperature control dial (passenger
side)

7.

“OFF” button for climate control sys-
tem

8.

“

” fan speed decrease button

9.

“

” rear window defroster button

(See

“Rear window and outside mirror

defroster switch

” (P.2-34).)

10.

“

” intake air control button

AUTOMATIC CLIMATE CONTROL
(Type A)

Automatic operation

Cooling and/or dehumidified heating
(AUTO):

This mode may be used all year round. The
system works automatically to control the

inside temperature, air flow distribution
and fan speed after the preferred tempera-
ture is set manually.

1. Push the

“AUTO” button on. (The

indicator on the button will illuminate
and AUTO will be displayed.)

2. Turn the temperature control dial (dri-

ver side) to set the desired tempera-
ture.

.

The temperature can be set within
the following range.
— For U.S.: 60 to 908F (16 to 328C)
— For Canada: 64 to 908F (18 to

32

8C)

.

The temperature of the passenger
compartment will be maintained
automatically. Air flow distribution
and fan speed will also be controlled
automatically.

3. You can individually set driver and front

passenger side temperature using each
temperature control button. When the
“DUAL” button is pushed or the pas-
senger side temperature control button
is turned, the DUAL indicator will come
on. To turn off the passenger side
temperature control, push the

“DUAL”

button.

4. To turn off the climate control system,

push the

“OFF” button.

A visible mist may be seen coming from the
ventilators in hot, humid conditions as the
air is cooled rapidly. This does not indicate
a malfunction.

Heating (A/C OFF):

The air conditioner does not activate in this
mode. When you need to heat only, use
this mode.

1. Push the

“AUTO” button on.

2. Push the

“A/C” button. (The A/C

indicator will turn off.)

3. Turn the temperature control dial to set

the desired temperature.

. The temperature of the passenger

compartment will be maintained auto-
matically. Air flow distribution and fan
speed are also controlled automati-
cally.

. Do not set the temperature lower than

the outside air temperature. Otherwise
the system may not work properly.

. Not recommended if windows fog up.
Dehumidified defrosting or defogging:

1. Push the

“

” front defroster button.

(The indicator light on the button will

come on.)

2. Turn the temperature control dial to set

the desired temperature.

. To quickly remove ice from the outside

of the windows, push the fan speed
increase button

“

” and set it to the

maximum position.

. As soon as possible after the wind-

shield is clean, push the

“AUTO” button

to return to the auto mode.

. When the “

” front defroster button

is pushed, the air conditioner will
automatically be turned on at outside
temperatures above 23

8F (−58C) to

defog the windshield, and the air
recirculate mode will automatically be
turned off.
Outside air is drawn into the passenger
compartment to improve the defogging
performance.

Manual operation

Fan speed control:

Push the fan speed increase

“

” or

decrease

“

” buttons to manually con-

trol the fan speed.

Push the

“AUTO” button to return to

automatic control of the fan speed.

Air recirculation:

Push the intake air control button

“

” to recirculate interior air inside the

vehicle. The indicator light on the

“

”

side will come on.

The air recirculation mode cannot be
activated when the air conditioner is in
the front defrosting mode

“

”.

Outside air circulation:

Push the intake air control button

“

” to draw outside air into the passen-

ger compartment. The indicator light on the
“

” side will come on.

Automatic intake air control:

In the AUTO mode, the intake air will be
controlled automatically. To manually con-
trol the intake air, push the intake air
control button

“

”. To return to the

automatic control mode, push the intake
air control button

“

” for about 2

seconds. The indicator lights (both air
recirculation and outside air circulation
sides) will flash twice, and then the intake
air will be controlled automatically.

Monitor, climate, audio, phone and voice recognition systems

4-33

4-34

Monitor, climate, audio, phone and voice recognition systems

Air flow control:

Pushing the

“MODE” manual air flow

control button selects the air outlet to:

: Air flows from center and side ventilators.

: Air flows from center and side ventilators and

foot outlets.

: Air flows mainly from foot outlets.

: Air flows from defroster and foot outlets.

To turn the system off

Push the OFF button.

SAA1526

Type B

1.

“AUTO” automatic climate control ON
button/Temperature control dial

2.

Air flow control button

3.

“

” Fan speed control dial

4.

“OFF” button

5.

“

” front defroster button

6.

“

” rear window defroster button

(See

“Rear window and outside mirror

defroster switch

” (P.2-34).)

7.

“

” intake air control button

AUTOMATIC CLIMATE CONTROL
(Type B)

Automatic operation

Cooling and/or dehumidified heating
(AUTO):

This mode may be used all year round. The
system works automatically to control the
inside temperature, air flow distribution
and fan speed after the preferred tempera-
ture is set manually.

1. Push the

“AUTO” button on. (The

indicator on the button will illuminate
and AUTO will be displayed.)

2. Use the temperature control dial to set

the desired temperature.

.

The temperature can be set within
the following range.
— For U.S.: 60 to 908F (16 to 328C)
— For Canada: 64 to 908F (18 to

32

8C)

.

The temperature of the passenger
compartment will be maintained
automatically. Air flow distribution
and fan speed will also be controlled
automatically.

3. To turn off the climate control system,

push the

“OFF” button.

A visible mist may be seen coming from the
ventilators in hot, humid conditions as the
air is cooled rapidly. This does not indicate
a malfunction.

Heating (A/C OFF):

The air conditioner does not activate in this
mode. When you need to heat only, use
this mode.

1. Push the

“AUTO” button on.

2. Push the

“A/C” button. (The A/C

indicator will turn off.)

3. Turn the temperature control dial to set

the desired temperature.

. The temperature of the passenger

compartment will be maintained auto-
matically. Air flow distribution and fan
speed are also controlled automati-
cally.

. Do not set the temperature lower than

the outside air temperature. Otherwise
the system may not work properly.

. Not recommended if windows fog up.
Dehumidified defrosting or defogging:

1. Push the

“

” front defroster button.

(The indicator light on the button will
come on.)

2. Turn the temperature control dial to set

the desired temperature.

. To quickly remove ice from the outside

of the windows, turn the

“

” fan

speed control dial and set it to the
maximum position.

. As soon as possible after the wind-

shield is clean, push the

“AUTO” button

to return to the auto mode.

. When the “

” front defroster button

is pushed, the air conditioner will
automatically be turned on at outside
temperatures above 23

8F (−58C) to

defog the windshield, and the air
recirculate mode will automatically be

turned off.
Outside air is drawn into the passenger
compartment to improve the defogging
performance.

Manual operation

Fan speed control:

Turn the

“

” fan speed control dial to

manually control the fan speed.

Push the

“AUTO” button to return to

automatic control of the fan speed.

Air recirculation:

Push the intake air control button

“

” to recirculate interior air inside the

vehicle. The indicator light on the

“

”

side will come on.

The air recirculation mode cannot be
activated when the air conditioner is in
the front defrosting mode

“

”.

Outside air circulation:

Push the intake air control button

“

” to draw outside air into the passen-

ger compartment. The indicator light on the
“

” side will come on.

Automatic intake air control:

In the AUTO mode, the intake air will be
controlled automatically. To manually con-

Monitor, climate, audio, phone and voice recognition systems

4-35

4-36

Monitor, climate, audio, phone and voice recognition systems

trol the intake air, push the intake air
control button

“

”. To return to the

automatic control mode, push the intake
air control button

“

” for about 2

seconds. The indicator lights (both air
recirculation and outside air circulation
sides) will flash twice, and then the intake
air will be controlled automatically.

Air flow control:

Pushing an air flow control button manu-
ally controls the air flow and selects the air
outlet to the following settings.

: Air flows from center and side ventilators.

: Air flows from center and side ventilators and

foot outlets.

: Air flows mainly from foot outlets.

: Air flows from defroster and foot outlets.

To turn the system off

Push the OFF button.

SAA2972

Type C

1.

“AUTO” automatic operation button/
Temperature control dial (driver side)

2.

“A/C” air conditioner ON/OFF button

3.

“

” fan speed increase button

4.

“

” front defroster button

5.

“MODE” manual air flow control but-
ton

6.

“DUAL” zone control ON/OFF button/
Temperature control dial (passenger
side)

7.

“OFF” button for climate control sys-
tem

8.

“

” fan speed decrease button

9.

“

” rear window defroster button

(See

“Rear window and outside mirror

defroster switch

” (P.2-34).)

10.

“

” auto-recirculation button/

intake air control button

AUTOMATIC CLIMATE CONTROL
(Type C)

Automatic operation (AUTO)

The AUTO mode may be used year-round
as the system automatically controls con-
stant temperature, air flow distribution and
fan speed after the desired temperature is
set manually.

To turn off the heater and air conditioner,
push the

“OFF” button.

Cooling and dehumidified heating:

1. Push the

“AUTO” button.

(The AUTO indicator light will illuminate
and

“AUTO” will appear on the display.)

2. If the A/C indicator light does not

illuminate, push the

“A/C” button.

(The A/C indicator light will illuminate.)

3. Turn the temperature control dial (dri-

ver

’s side) to set the desired tempera-

ture.

.

The temperature can be set within
the following range.
— For U.S.: 60 to 908F (16 to 328C)
— For Canada: 64 to 908F (18 to

32

8C)

.

When the DUAL indicator light is
turned off:
— Pushing the driver’s side “AUTO”

button changes both the driver

’s

and front passenger

’s side tem-

perature.

— Pushing the passenger’s side

“DUAL” button changes only the
front passenger

’s side tempera-

ture. (The DUAL indicator light
will illuminate and

“DUAL” will

appear on the display.)

.

To set separate desired tempera-
tures for the driver and front pas-
senger, push the

“DUAL” button, the

indicator light illuminates, and then
turn the corresponding temperature
control dial.

.

To cancel the separate temperature
setting, push the

“DUAL” button, the

indicator light turns off, and the
driver

’s side temperature setting will

be applied to both the driver

’s and

front passenger

’s sides.

A visible mist may be seen coming from the
ventilators in hot, humid conditions as the
air is cooled rapidly. This does not indicate
a malfunction.

Heating (A/C off):

1. Push the

“AUTO” button.

(The AUTO indicator light will illuminate
and

“AUTO” will appear on the display.)

2. If the A/C indicator light illuminates,

push the

“A/C” button.

(The A/C indicator light will turn off.)

3. Turn the temperature control dial to set

the desired temperature.

.

When the DUAL indicator light is
turned off:
— Pushing the driver’s side “AUTO”

button changes both the driver

’s

and front passenger

’s side tem-

perature.

— Pushing the passenger’s side

“DUAL” button changes only the
front passenger

’s side tempera-

ture. (The DUAL indicator light
will illuminate and

“DUAL” will

appear on the display.)

.

To set separate desired tempera-
tures for the driver and front pas-
senger, push the

“DUAL” button, the

indicator light illuminates, and then
turn the corresponding temperature
control dial.

Monitor, climate, audio, phone and voice recognition systems

4-37
