PASSENGER COMPARTMENT

CAUTION

Never use a fuse of a higher or lower amperage

rating than that specified on the fuse box cover.

This could damage the electrical system or

cause a fire.

If any electrical equipment does not operate,

check for an open fuse.
1. Be sure the ignition switch is pushed to

the OFF or LOCK position and the head-

light switch is turned to OFF.

2. Open the fuse box lid.

3. Remove the fuse with the fuse puller

s

A

.

4. If the fuse is open, replace it with a new

fuse.

5. If a new fuse also opens, have the electri-

cal system checked and repaired by an

INFINITI dealer.

Replace the battery as follows:
1. Release the lock knob at the back of the

Intelligent Key and remove the mechanical

key.

2. Insert

a

flat-blade

screwdriver

s

A

wrapped with a cloth into the slit

s

B

of

the corner and twist it to separate the

upper part from the lower part.

SDI2034

SDI1834

INTELLIGENT KEY BATTERY REPLACEMENT

8-22

Maintenance and do-it-yourself

w

07/05/07—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3. Replace the battery with a new one.

Recommended battery: CR2032 or equiva-

lent.
● Do not touch the internal circuit and

electric terminals as it could cause a

malfunction.

● Hold the battery by the edges. Holding

the battery across the contact points will

seriously deplete the storage capacity.

● Make sure that the + side faces the

bottom of the case.

4. Align the tips of the upper and lower

parts, and then push them together until

it is securely closed.

5. Push the buttons two or three times to

check its operation.

See an INFINITI dealer if you need any assis-

tance for replacement.
FCC Notice:
This equipment has been tested and found to

comply with the limits for a Class B digital device

pursuant to part 15 of the FCC Rules. These limits

are designed to provide reasonable protection

against harmful interference in a residential in-

stallation. This equipment generates, uses and

can radiate radio frequency energy and, if not

installed and used in accordance with the in-

structions, may cause harmful interference to

radio communications. However, there is no

guarantee that interference will not occur in a

particular installation. If this equipment does

cause harmful interference to radio or television

reception, which can be determined by turning

the equipment off and on, the user is encouraged

to try to correct the interference by one or more

of the following measures:

Reorient or relocate the receiving antenna

Increase the separation between the equip-

ment and the receiver

Connect the equipment into an outlet on a

circuit different from that to which the re-

ceiver is connected.

Consult the dealer or an experienced radio/TV

technician for help.

SDI2042

Maintenance and do-it-yourself

8-23

w

07/14/07—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

SEDAN

1. Front turn signal light
2. Headlight (high- and low-beam)
3. Clearance light and front side marker light
4. Map light
5. Rear personal light
6. Fog light
8. Step light
9. High-mounted stop light (on the rear par-

cel shelf or in the rear spoiler)*

10. Trunk light
11. License plate light
12. Back-up light
13. Rear

combination

light

(rear

turn

signal/tail/stop/side marker light)

*: Note that the high-mounted stop light is

attached on the rear spoiler, not on the

rear parcel shelf, if the vehicle is

equipped with the rear spoiler.

SDI2035

LIGHTS

8-24

Maintenance and do-it-yourself

w

07/05/07—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

COUPE

1. Fog light
2. Headlight (high- and low-beam)
3. Front turn signal light
4. Map light
5. Clearance light
6. Front side marker light
7. Step light
8. High-mounted stop light (on the rear par-

cel shelf or in the rear spoiler)*

9. Trunk light
10. License plate light
11. Back-up light
12. Rear

combination

light

(rear

turn

signal/tail/stop/side marker light)

*: Note that the high-mounted stop light is

attached on the rear spoiler, not on the

rear parcel shelf, if the vehicle is

equipped with the rear spoiler.

SDI2126

Maintenance and do-it-yourself

8-25

w

07/05/07—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HEADLIGHTS

Replacing

Xenon headlight bulb

WARNING

HIGH VOLTAGE

When xenon headlights are on, they produce a

high voltage. To prevent an electric shock,

never attempt to modify or disassemble. Al-

ways have your xenon headlights replaced at

an INFINITI dealer. For additional information,

see “HEADLIGHT AND TURN SIGNAL SWITCH” in

the “2. Instruments and controls” section.

CAUTION

Use the same number and wattage as originally

installed:

High/Low beams (Xenon)

Wattage: 35

Bulb no.: D2S

If replacement is required, see an INFINITI

dealer.

Fog may temporarily form inside the lens of the

exterior lights in the rain or in a car wash. A

temperature difference between the inside and

the outside of the lens causes the fog. This is

not a malfunction. If large drops of water collect

inside the lens, contact an INFINITI dealer.

8-26

Maintenance and do-it-yourself

w

07/14/07—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

EXTERIOR AND INTERIOR LIGHTS

Sedan

Item

Wattage (W)

Bulb No.

Front turn signal light*

21

WY21W

Front fog light*

51

HB4

Clearance light and front side marker light*

5

WY5W

Rear combination light*

back-up

16

W16W

turn signal

21

W21W

stop/tail/side marker

LED

License plate light*

5

W5W

Map light

8

Rear personal light

8

Vanity mirror light

2

Step light*

8

Trunk light*

3.4

High-mounted stop light*

LED

*: See an INFINITI dealer for replacement.

Maintenance and do-it-yourself

8-27

w

07/05/07—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Coupe

Item

Wattage (W)

Bulb No.

Front turn signal light*

21

WY21W

Front fog light*

55

H1

Clearance light*

5

W5W

Front side marker light*

5

W5W

Rear combination light*

back-up

16

W16W

turn signal

21

W21W

stop/tail/side marker

LED

License plate light*

5

W5W

Map light

8

Vanity mirror light

2

Step light*

8

Trunk light*

3.4

High-mounted stop light*

LED

*: See an INFINITI dealer for replacement.

8-28

Maintenance and do-it-yourself

w

07/05/07—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Replacement procedures

All other lights are either type A, B, C, D, E or F.

When replacing a bulb, first remove the lens

and/or cover.

SDI1679

Map light

SDI2030

Rear personal light (Sedan only)

SDI2031

Maintenance and do-it-yourself

8-29

w

07/05/07—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

If you have a flat tire, see “FLAT TIRE” in the “6. In

case of emergency” section.

TIRE PRESSURE
Tire Pressure Monitoring System

(TPMS)

This vehicle is equipped with the Tire Pressure

Monitoring System (TPMS). It monitors tire

pressure of all tires except the spare. When the

low tire pressure warning light is lit, one or

more of your tires is significantly under-

inflated.
The TPMS will activate only when the vehicle is

driven at speeds above 16 MPH (25 km/h). Also,

this system may not detect a sudden drop in tire

pressure (for example a flat tire while driving).
For more details, see “Low tire pressure warn-

ing light” in the “2. Instruments and controls”

section, “TIRE PRESSURE MONITORING SYSTEM

(TPMS)” in the “5. Starting and driving” section

and “TIRE PRESSURE MONITORING SYSTEM

(TPMS)” in the “6. In case of emergency” sec-

tion.

Tire inflation pressure

Check the pressure of the tires (includ-
ing the spare) often and always prior to
long distance trips. The recommended

tire pressure specifications are shown
on the Tire and Loading Information
label under the “Cold Tire Pressure”
heading. The Tire and Loading Informa-
tion label is affixed to the driver side
center pillar. Tire pressures should be
checked regularly because:

Most tires naturally lose air over time.

Tires can lose air suddenly when
driven over potholes or other objects
or if the vehicle strikes a curb while
parking.

The tire pressures should be checked
when the tires are cold. The tires are
considered COLD after the vehicle has
been parked for 3 or more hours, or
driven less than 1 mile (1.6 km) at mod-
erate speeds.
Incorrect tire pressure, including under

inflation, may adversely affect tire life

and vehicle handling.

Vanity mirror light (Type A)

SDI2032

Vanity mirror light (Type B)

SDI1839

WHEELS AND TIRES

8-30

Maintenance and do-it-yourself

w

07/14/07—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

WARNING

Improperly inflated tires can fail sud-

denly and cause an accident.

The Gross Vehicle Weight rating

(GVWR) is located on the F.M.V.S.S./

C.M.V.S.S. label. The vehicle weight

capacity is indicated on the Tire and

Loading Information label. Do not

load your vehicle beyond this capac-

ity. Overloading your vehiclemay re-

sult in reduced tire life, unsafe operat-

ing conditions due to premature tire

failure, or unfavorable handling char-

acteristics and could also lead to a

serious accident. Loading beyond the

specified capacity may also result in

failure of other vehicle components.

Before taking a long trip, or whenever

you heavily load your vehicle, use a

tire pressure gauge to ensure that the

tire pressures are at the specified

level.

Do not drive your vehicle over 85 MPH

(137 km/h) unless it is equipped with

high speed rated tires. Driving faster

than 85 MPH (137 km/h) may result in

tire failure, loss of control and pos-

sible injury.

For additional information regarding

tires, refer to “Important Tire Safety

Information” (US) or “Tire Safety In-

formation” (Canada) in the Warranty

Information Booklet.

Maintenance and do-it-yourself

8-31

w

07/17/07—tbrooks

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

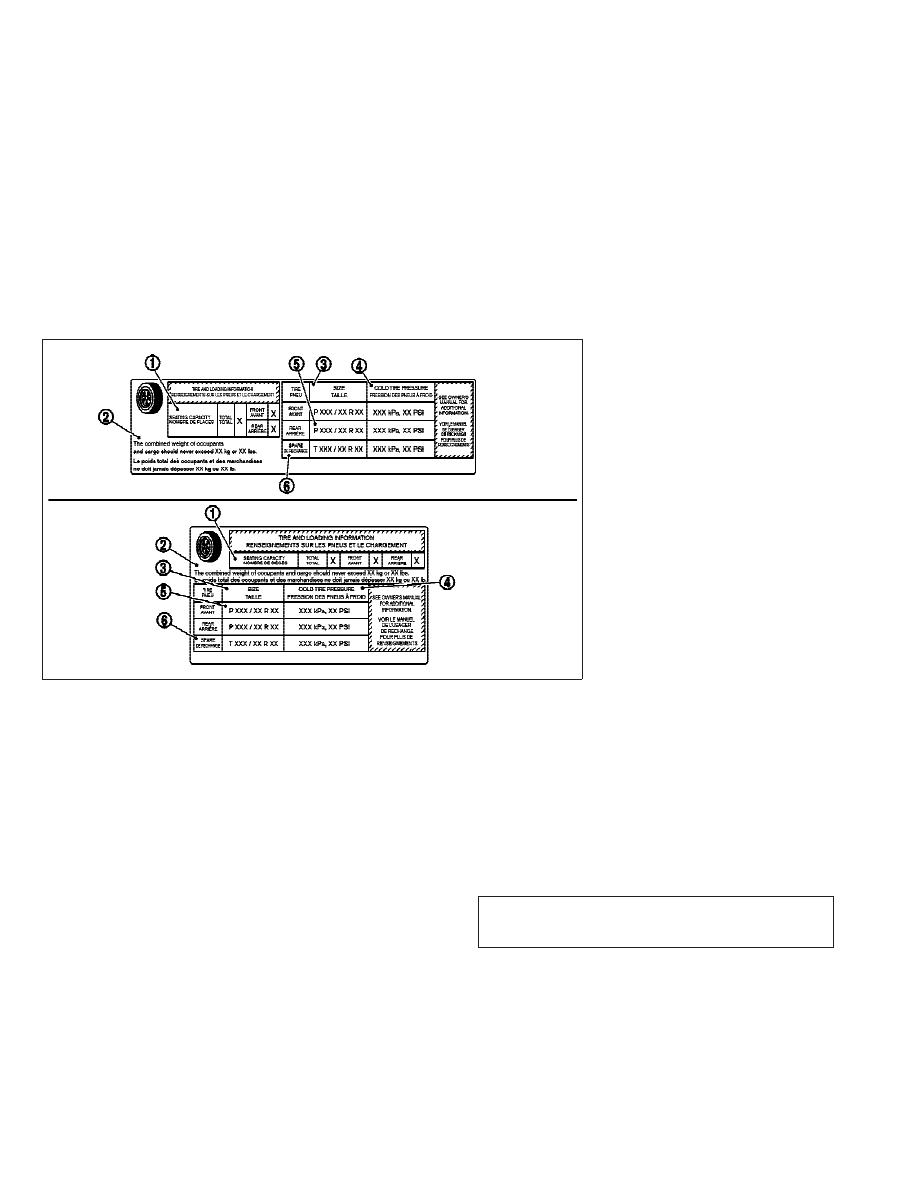

Tire and Loading Information label

s

1

Seating capacity: The maximum

number of occupants that can be
seated in the vehicle.

s

2

Vehicle load limit: See “VEHICLE

LOADING INFORMATION” in the “9.
Technical and consumer informa-
tion” section.

s

3

Original size: The size of the tires

originally installed on the vehicle
at the factory.

s

4

Cold tire pressure: Inflate the tires

to this pressure when the tires are
cold. Tires are considered COLD
after the vehicle has been parked
for 3 or more hours, or driven less
than 1 mile (1.6 km) at moderate
speeds. The recommended cold
tire inflation is set by the manufac-
turer to provide the best balance of
tire wear, vehicle handling, drive-
ability, tire noise, etc., up to the
vehicle’s GVWR.

s

5

Tire size — see “TIRE LABELING”

later in this section.

s

6

Spare tire size or compact spare

tire size (if so equipped)

SDI2153

8-32

Maintenance and do-it-yourself

w

07/14/07—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Checking the tire pressure

1.

Remove the valve stem cap from the
tire.

2.

Press the pressure gauge squarely
onto the valve stem. Do not press too
hard or force the valve stem side-
ways, or air will escape. If the hissing
sound of air escaping from the tire is
heard while checking the pressure,
reposition the gauge to eliminate this
leakage.

3.

Remove the gauge.

4.

Read the tire pressure on the gauge
stem and compare it to the specifica-
tion shown on the Tire and Loading
Information label.

5.

Add air to the tire as needed. If too
much air is added, press the core of
the valve stem briefly with the tip of
the gauge stem to release pressure.
Recheck the pressure and add or re-
lease air as needed.

6.

Install the valve stem cap.

7.

Check the pressure of all other tires,
including the spare.

Sedan

SIZE

COLD TIRE
INFLATION
PRESSURE

FRONT

ORIGINAL

TIRE

P225/
55R17 95V

230 kPa,
33 PSI

P225/
50R18
94V

230 kPa,
33 PSI

225/50R18
95W

230 kPa,
33 PSI

REAR

ORIGINAL

TIRE

P225/
55R17 95V

230 kPa,
33 PSI

P225/
50R18
94V

230 kPa,
33 PSI

245/45R18
96W

230 kPa,
33 PSI

SPARE

TIRE

T145/
80D17

420 kPa,
60 PSI

SDI1949

Maintenance and do-it-yourself

8-33

w

07/14/07—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Coupe

SIZE

COLD TIRE
INFLATION
PRESSURE

FRONT

ORIGINAL

TIRE

P225/
50R18 94V

230 kPa,
33 PSI

225/45R19
92W

240 kPa,
35 PSI

REAR

ORIGINAL

TIRE

P225/
50R18 94V

230 kPa,
33 PSI

245/40R19
94W

240 kPa,
35 PSI

SPARE

TIRE

T145/
80D17

420 kPa,
60 PSI

T145/
70R18

420 kPa,
60 PSI

TIRE LABELING

Federal law requires tire manufacturers to
place standardized information on the
sidewall of all tires. This information iden-
tifies and describes the fundamental char-
acteristics of the tire and also provides the
tire identification number (TIN) for safety
standard certification. The TIN can be used
to identify the tire in case of a recall.

s

1

Tire size (example: P215/60R16 94H)

1.

P: The “P” indicates the tire is designed
for passenger vehicles. (Not all tires
have this information.)

2.

Three-digit number (215): This number
gives the width in millimeters of the tire
from sidewall edge to sidewall edge.

Example

SDI1575

Example

SDI1606

8-34

Maintenance and do-it-yourself

w

07/14/07—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

3.

Two-digit number (60): This number,
known as the aspect ratio, gives the
tire’s ratio of height to width.

4.

R: The “R” stands for radial.

5.

Two-digit number (16): This number is
the wheel or rim diameter in inches.

6.

Two- or three-digit number (94): This
number is the tire’s load index. It is a
measurement of how much weight
each tire can support. You may not
find this information on all tires be-
cause it is not required by law.

7.

H: Tire speed rating. You should not
drive the vehicle faster than the tire
speed rating.

s

2

TIN (Tire Identification Number) for a
new tire (example: DOT XX XX XXX
XXXX)

1.

DOT: Abbreviation for the “Depart-
ment of Transportation”. The symbol
can be placed above, below or to the
left or right of the Tire Identification
Number.

2.

Two-digit code: Manufacturer’s iden-
tification mark

3.

Two-digit code: Tire size

4.

Three-digit code: Tire type code (Op-
tional)

5.

Three-digit code: Date of Manufacture

6.

Four numbers represent the week and
year the tire was built. For example,
the numbers 3103 means the 31st
week of 2003. If these numbers are
missing, then look on the other side-
wall of the tire.

s

3

Tire ply composition and material

The number of layers or plies of
rubber-coated fabric in the tire.

Tire manufacturers also must indi-
cate the materials in the tire, which
include steel, nylon, polyester, and
others.

s

4

Maximum permissible inflation pres-
sure

This number is the greatest amount
of air pressure that should be put in
the tire. Do not exceed the maximum
permissible inflation pressure.

Example

SDI1607

Maintenance and do-it-yourself

8-35

w

07/14/07—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

s

5

Maximum load rating

This number indicates the maximum
load in kilograms and pounds that
can be carried by the tire. When
replacing the tires on the vehicle,
always use a tire that has the same
load rating as the factory installed
tire.

s

6

Term of “tubeless” or “tube type”

Indicates whether the tire requires
an inner tube (“tube type”) or not
(“tubeless”).

s

7

The word “radial”

The word “radial” is shown, if the tire
has radial structure.

s

8

Manufacturer or brand name

Manufacturer or brand name is
shown.

Other tire-related terminology:
In addition to the many terms that are
defined throughout this section, In-
tended Outboard Sidewall is (1) the side-
wall that contains a whitewall, bears

white lettering or bears manufacturer,
brand and/or model name molding that
is higher or deeper than the same mold-
ing on the other sidewall of the tire, or
(2) the outward facing sidewall of an
asymmetrical tire that has a particular
side that must always face outward
when mounted on a vehicle.

TYPES OF TIRES

WARNING

● When changing or replacing tires, be sure all

four tires are of the same type (Example:

Summer, All Season or Snow) and construc-

tion. An INFINITI dealer may be able to help

you with information about tire type, size,

speed rating and availability.

● Replacement tires may have a lower speed

rating than the factory equipped tires, and

may not match the potential maximum ve-

hicle speed. Never exceed the maximum

speed rating of the tire.

● Replacing tires with those not originally

specified by INFINITI could affect the proper

operation of the TPMS.

● For additional information regarding tires,

refer to “Important Tire Safety Information”

(US) or “Tire Safety Information” (Canada) in

the Warranty Information Booklet.

All season tires

INFINITI specifies all season tires on some

models to provide good performance all year,

including snowy and icy road conditions. All

Season tires are identified by ALL SEASON

and/or M&S (Mud and Snow) on the tire side-

wall. Snow tires have better snow traction than

All Season tires and may be more appropriate in

some areas.

Summer tires

INFINITI specifies summer tires on some models

to provide superior performance on dry roads.

Summer tire performance is substantially re-

duced in snow and ice. Summer tires do not

have the tire traction rating M&S on the tire

sidewall.
If you plan to operate your vehicle in snowy or

icy conditions, INFINITI recommends the use of

SNOW tires or ALL SEASON tires on all four

wheels.

8-36

Maintenance and do-it-yourself

w

07/14/07—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Snow tires

If snow tires are needed, it is necessary to

select tires equivalent in size and load rating to

the original equipment tires. If you do not, it can

adversely affect the safety and handling of your

vehicle.
Generally, snow tires will have lower speed

ratings than factory equipped tires and may not

match the potential maximum vehicle speed.

Never exceed the maximum speed rating of the

tire.
If you install snow tires, they must be the same

size, brand, construction and tread pattern on

all four wheels.
For additional traction on icy roads, studded

tires may be used. However, some U.S. states

and Canadian provinces prohibit their use.

Check local, state and provincial laws before

installing studded tires. Skid and traction capa-

bilities of studded snow tires, on wet or dry

surfaces, may be poorer than that of non-

studded snow tires.

TIRE CHAINS

Use of tire chains may be prohibited according

to location. Check the local laws before install-

ing tire chains. When installing tire chains,

make sure they are the proper size for the tires

on your vehicle and are installed according to

the chain manufacturer’s suggestions.

Use only

SAE Class S chains. Class “S” chains are used

on vehicles with restricted tire to vehicle clear-

ance. Vehicles that can use Class “S” chains are

designed to meet the SAE standard minimum

clearances between the tire and the closest

vehicle suspension or body component re-

quired to accommodate the use of a winter

traction device (tire chains or cables). The mini-

mum clearances are determined using the fac-

tory equipped tire size. Other types may dam-

age your vehicle. Use chain tensioners when

recommended by the tire chain manufacturer to

ensure a tight fit. Loose end links of the tire

chain must be secured or removed to prevent

the possibility of whipping action damage to

the fenders or underbody. If possible, avoid

fully loading your vehicle when using tire

chains. In addition, drive at a reduced speed.

Otherwise, your vehicle may be damaged

and/or vehicle handling and performance may

be adversely affected.

Tire chains must be installed only on the rear

wheels and not on the front wheels.
Never install tire chains on a TEMPORARY USE

ONLY spare tire.
Do not use tire chains on dry roads. Driving with

tire chains in such conditions can cause dam-

age to the various mechanisms of the vehicle

due to some overstress.

Maintenance and do-it-yourself

8-37

w

07/14/07—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     21      22      23      24     ..
