4 Monitor, climate, audio, phone and voice

recognition systems

Safety note . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-2
Center multi-function control panel . . . . . . . . . . . . . . . . . 4-2

How to use INFINITI controller . . . . . . . . . . . . . . . . . . . 4-4
How to use touch screen (models with

navigation system) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4
Start-up screen (models with navigation

system) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6
Start menu . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-6
How to select menus on the screen . . . . . . . . . . . . . . 4-7

Vehicle information and settings. . . . . . . . . . . . . . . . . . . . 4-7

How to use status button . . . . . . . . . . . . . . . . . . . . . . . 4-7
How to use brightness control and display

on/off button . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7
How to use info button . . . . . . . . . . . . . . . . . . . . . . . . . 4-8
How to use setting button . . . . . . . . . . . . . . . . . . . . . 4-12
How to use aux button . . . . . . . . . . . . . . . . . . . . . . . . 4-18

Rearview monitor (if so equipped) . . . . . . . . . . . . . . . . . 4-19

How to read the displayed lines . . . . . . . . . . . . . . . . 4-20
How to park with predicted course lines. . . . . . . . . 4-20
How to adjust the screen . . . . . . . . . . . . . . . . . . . . . . 4-21
Operating tips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-22

Ventilators. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-22
Automatic climate control . . . . . . . . . . . . . . . . . . . . . . . . . 4-23

Automatic climate control (TYPE A) . . . . . . . . . . . . . . 4-24
Automatic climate control (TYPE B). . . . . . . . . . . . . . 4-26
In-cabin microfilter . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-28
Servicing climate control. . . . . . . . . . . . . . . . . . . . . . . 4-28

Audio system . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-29

Audio operation precautions . . . . . . . . . . . . . . . . . . . 4-29
FM-AM-SAT radio with Compact Disc (CD)

changer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-38
CompactFlash (CF) player operation

(models with navigation system). . . . . . . . . . . . . . . . 4-42
iPod

T player operation (if so equipped) . . . . . . . . . 4-44

Music box hard drive (models with

navigation system) . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-45
CD/CF (CompactFlash) care and cleaning . . . . . . . . 4-53
Steering-wheel-mounted controls for audio . . . . . . 4-54
Antenna . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-55
Auxiliary input jacks . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-56

Car phone or CB radio . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-56
Bluetooth

T hands-free phone system (if so

equipped) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-57

Regulatory information. . . . . . . . . . . . . . . . . . . . . . . . . 4-58
Model with navigation system . . . . . . . . . . . . . . . . . . 4-59
Models without navigation system . . . . . . . . . . . . . . 4-65

w

07/05/07—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

-------------------------------------------------------------------------------------------------------------------------------------------------------------

WARNING

● Do not disassemble or modify this system. If

you do, it may result in accidents, fire, or

electric shock.

● Do not use this system if you notice any

abnormality, such as a frozen screen or lack

of sound. Continued use of the system may

result in accident, fire or electric shock.

● In case you notice any foreign object in the

system hardware, spill liquid on it, or notice

smoke or smell coming from it, stop using

the system immediately and contact your

nearest INFINITI dealer. Ignoring such condi-

tions may lead to accidents, fire, or electric

shock.

● Park the vehicle in a safe location and apply

the parking brake to view the images on the

front center display screen using devices

connected to the auxiliary input jacks.

Do not attempt to operate the system in extreme

temperature conditions [below 24°C (220°F)

and above 158°C (70°F)]. Operating this system

under these conditions may result in system

malfunctions.

1. “

STATUS ” status display button (P. 4-7)

2, 6, 7, 10, 11. For navigation system control

buttons (Refer to the sepa-

rate Navigation System Own-

er’s Manual.)

3. INFINITI controller (P. 4-4)
4. “

PHONE ” BluetoothT Hands-Free Phone

System button (P. 4-57)

5. “

OFF ” brightness control and dis-

play ON/OFF button (P. 4-7)

8. “

AM·FM·SAT ” band selector button

(P. 4-29)

9. “

DISC·AUX ” selector button (P. 4-18,

P. 4-29)

12. “

INFO ” vehicle and navigation informa-

tion button (P. 4-8)

13. “

SETTING ” button (P. 4-12)

With navigation system

SAA1523

SAFETY NOTE

CENTER MULTI-FUNCTION CONTROL PANEL

4-2

Monitor, climate, audio, phone and voice recognition systems

w

07/05/07—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1. “

AUX ” button (P. 4-18)

2. “

RADIO AM·FM ” band selector button

(P. 4-29)

3. INFINITI controller (P. 4-4)
4. “

OFF ” brightness control and dis-

play ON/OFF button (P. 4-7)

5. “

INFO ” vehicle information button (P. 4-8)

6. “

DISC ” selector button (P. 4-29)

7. “

STATUS ” status display button (P. 4-7)

8. “

SETTING ” button (P. 4-12)

When you use this system, make sure the

engine is running.
If you use the system with the engine not run-

ning (ignition ON or ACC) for a long time, it will

use up all the battery power, and the engine will

not start.

Without navigation system

SAA1524

With navigation system

SAA1541

Without navigation system

SAA1508

Monitor, climate, audio, phone and voice recognition systems

4-3

w

07/05/07—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HOW TO USE INFINITI CONTROLLER

Choose an item on the display using the main

directional buttons

s

2

(or additional directional

buttons

s

6

with navigation system) or center

dial

s

3

, and push the

ENTER button

s

1

for

operation.
If you push the

BACK button

s

4

before the

setup is completed, the setup will be canceled

and/or the display will return to the previous

screen. This button can also be used to delete

characters that have been input.
After the setup is completed, push the

BACK

button

s

4

and return to the previous screen.

For the

VOICE button

s

5

functions, refer to the

separate Navigation System Owner’s Manual.

HOW TO USE TOUCH SCREEN (models

with navigation system)

CAUTION

● The glass screen on the liquid crystal display

may break if it is hit with a hard or sharp

object. If the glass breaks, do not touch the

liquid crystalline material, which contains a

small amount of mercury. In case of contact

with skin, wash immediately with soap and

water.

● To clean the display, never use a rough cloth,

alcohol, benzine, thinner or any kind of sol-

vent or paper towel with a chemical cleaning

agent. They will scratch or deteriorate the

panel.

● Do not splash any liquid such as water or car

fragrance on the display. Contact with liquid

will cause the system to malfunction.

To ensure safe driving, some functions cannot

be operated while driving.
The on-screen functions that are not available

while driving will be “grayed out” or muted.
Park the vehicle in a safe location and then

operate the navigation system.

Touch screen operation

With this system, the same operations as those

for the INFINITI controller are possible using the

touch screen operation.
Selecting the item
Touch an item to select. When you select the

“Audio” settings, touch the “Audio” area

s

1

on

the screen.
Touch the

BACK

s

2

button to return the previ-

ous screen.

SAA1542

4-4

Monitor, climate, audio, phone and voice recognition systems

w

07/05/07—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Adjusting the item
Touch the +

s

1

or

2

s

2

button to adjust the

settings.
Touch the

UP

s

3

or

DOWN

s

4

button to move to

the previous or next page.

Inputting characters
Touch the letter or number

s

1

.

There are some options available when input-

ting characters.
● Uppercase:

Shows uppercase characters.

● Lowercase:

Shows lowercase characters.

● Space:

Inserts a space.

● Symbols:

Shows symbols such as the question mark

(?).

● Delete:

Deletes the last character that has been

input with one touch. Push and hold the

button to delete all of the characters.

● OK:

Completes character inputs.

Touch screen maintenance

If you clean the display screen, use a dry, soft

cloth. If additional cleaning is necessary, use a

small amount of neutral detergent with a soft

cloth. Never spray the screen with water or

detergent. Dampen the cloth first, and then

wipe the screen.

SAA1543

SAA1617

Monitor, climate, audio, phone and voice recognition systems

4-5

w

07/14/07—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

START-UP SCREEN (models with

navigation system)

When you push the ignition switch to the ACC or

ON position, the SYSTEM START-UP warning is

displayed on the screen. When you read and

agree with the warning, push the

ENTER button.

If you do not push the

ENTER button, you will

not be able to use the NAVI system.
To proceed to the NAVI system, refer to the

separate Navigation System Owner’s Manual.

START MENU

The start menu can be displayed using the

ENTER switch on the steering-wheel-mounted

controls.
1. While the map (if so equipped) or status

screen is displayed, push and hold the

ENTER switch until the “Menu Options”

screen appears.

2. Highlight the preferred item tilting the

ENTER switch up or down, and then push

the ENTER switch.

Available items

Destination/Route
These items are for the navigation system. If

your vehicle is equipped with the navigation

system, see the separate Navigation System

Owner’s Manual for details.
Information
Displays the information screen. It is the same

screen that appears when you push the

INFO

button.
Settings
Displays the settings screen. It is the same

screen that appears when you push the

SETTING button.

SAA1454

SAA1525

SAA1591

4-6

Monitor, climate, audio, phone and voice recognition systems

w

07/05/07—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HOW TO SELECT MENUS ON THE

SCREEN

Vehicle functions are viewed on the display

screen in menus. Whenever a menu selection is

made or menu item is highlighted, different

areas on the screen provide you with important

information. See the following for details.
1. Header:

Shows the path used to get to the current

screen. (i.e. push SETTING button > choose

“Comfort & Conv.” menu item.)

2. Menu Selections:

Shows the options to choose within that

menu screen. (i.e. Auto Interior Illumination,

etc.)

3. UP/DOWN Movement indicator:

Shows that the INFINITI controller may be

used to move UP/DOWN on the screen and

select more options.

4. Screen Count:

Shows the number of menu selections avail-

able for that screen (i.e. 1/9).

5. Footer/Information Line:

Provides more information (if available)

about the menu selection currently high-

lighted. (i.e.

Cabin lighting when un-

locking doors.)

HOW TO USE STATUS BUTTON

To display the status of the audio, climate

control system, fuel consumption and naviga-

tion system (if so equipped), push the

STATUS

button. The following information will appear

when the

STATUS button is pushed.

Audio

→ Audio and Climate control system →

Audio and fuel consumption

→ Audio and Navi-

gation system (if so equipped)

→ Audio

HOW TO USE BRIGHTNESS CONTROL

AND DISPLAY ON/OFF BUTTON

Push the “

OFF ” button to switch the

display brightness to the daytime mode or the

nighttime mode, and to adjust the display

brightness using the INFINITI controller while

the indicator is displayed at the bottom of the

screen.
The display brightness can also be adjusted

using the brightness UP button (+) or bright-

ness DOWN button (

2) (models with navigation

system).
Push the “

OFF ” button for more than 2

seconds to turn the display off. Push the button

again to turn the display on.

SAA1510

VEHICLE INFORMATION AND SETTINGS

Monitor, climate, audio, phone and voice recognition systems

4-7

w

07/05/07—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HOW TO USE INFO BUTTON

The display screen shows vehicle and naviga-

tion (if so equipped) information for your con-

venience.
The information shown on the screen should be

a guide to determine the condition of the ve-

hicle. See the following for details.

Vehicle information display

1. Push the

INFO button on the control panel.

The screens as illustrated will appear.

2. Choose an item using the INFINITI control-

ler and push the

ENTER button.

3. After viewing or adjusting the information

on the following screens, push the

BACK

button to return to the INFORMATION

menu.

For the items “Traffic Info.”, “Where am I?”,

“GPS Satellite Info.” and “Navigation Version”,

refer to the separate Navigation System Own-

er’s Manual.

With navigation system

SAA1545

Without navigation system

SAA1511

4-8

Monitor, climate, audio, phone and voice recognition systems

w

07/05/07—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

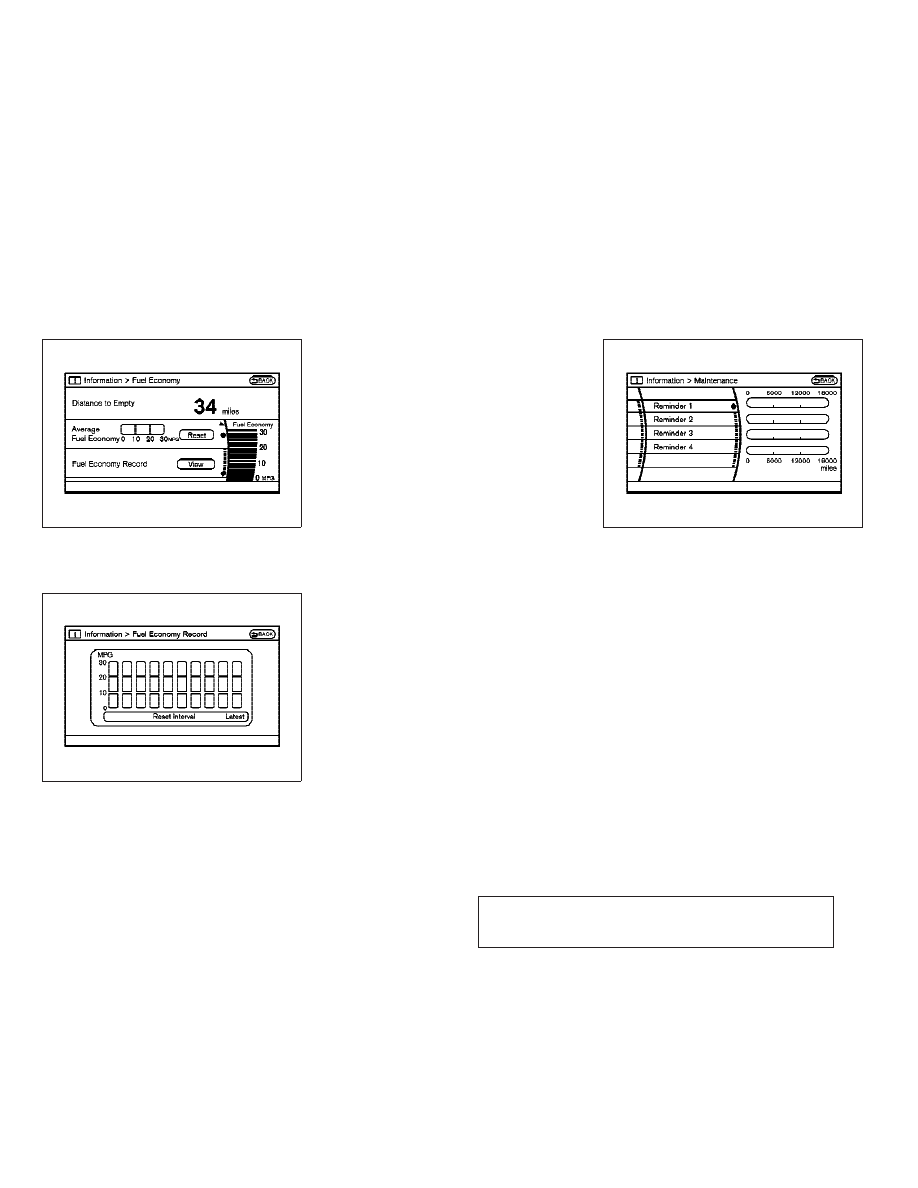

Fuel Economy information

The distance to empty, average fuel economy

and current fuel economy (shown on the right

side bar) will be displayed for reference.
To reset the Average Fuel Economy, use the

INFINITI controller to highlight the “

Reset ” key

and push the

ENTER button.

If the “

View ” key is highlighted with the

INFINITI controller and the

ENTER button is

pushed, the average fuel consumption history

will be displayed in graph form along with the

average for the previous Reset-to-Reset period.
The unit can be converted between “US” and

“Metric”. (See “HOW TO USE SETTING BUTTON”

later in this section.)
The fuel economy information may differ from

the information displayed on the dot matrix

liquid crystal display. This is due to the timing

difference in updating the information and does

not indicate a malfunction.

Maintenance information

To set the maintenance interval for Reminders 1

to 4, choose an item using the INFINITI control-

ler and push the

ENTER button.

You can also set to display a message to remind

you that the maintenance needs to be per-

formed.
The following example shows how to set Re-

minder 1. Use the same steps to set the other

maintenance information.

SAA1546

SAA1547

SAA1554

Monitor, climate, audio, phone and voice recognition systems

4-9

w

07/05/07—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

1. Reset the driving distance to the new

maintenance schedule.

2. Set the interval (mileage) of the mainte-

nance schedule. To determine the recom-

mended maintenance interval, refer to

your “INFINITI Service and Maintenance

Guide”.

3. To display the reminder automatically

when the set trip distance is reached,

highlight the “

Interval Reminder ” key

with the INFINITI controller and push the

ENTER button.

4. To return the display to MAINTENANCE

INFO., push the

BACK button.

Maintenance information display cannot be op-

erated when the vehicle is moving. Stop the

vehicle in a safe place to see the information.
The unit can be converted between “US” and

“Metric”. (See “HOW TO USE SETTING BUTTON”

later in this section.)

The Reminder will be automatically displayed as

shown when both of the following conditions

are met:
● the vehicle is driven the set distance and the

ignition switch is pushed to the LOCK posi-

tion.

● the ignition switch is pushed to the ACC or

ON position the next time you drive the

vehicle after the set value has been reached.

To return to the previous display after the

“MAINTENANCE NOTICE” screen is displayed,

push the

BACK button.

SAA1555

SAA1611

4-10

Monitor, climate, audio, phone and voice recognition systems

w

07/14/07—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

The “MAINTENANCE NOTICE” screen is dis-

played each time the ignition switch is pushed

to the ON position until one of the following

conditions is met:
● “Reset Distance” is selected.
● “Interval Reminder” is set to OFF.
● the maintenance interval is set again.

Voice Recognition information

(models with navigation system)

If you use the voice recognition system for the

first time or you do not know how to operate it,

you can display the voice command list or user

guide for confirmation. (See “INFINITI VOICE

RECOGNITION SYSTEM (models with navigation

system)” later in this section for the details.)

Command List
Displays a list of voice commands that the

system can recognize.
User Guide
Displays a simplified operation manual of the

voice recognition system and how to use the

voice commands.

SAA1592

Monitor, climate, audio, phone and voice recognition systems

4-11

w

07/14/07—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

HOW TO USE SETTING BUTTON

The display as illustrated will appear when the

SETTING button is pushed.
For navigation settings, refer to the separate

Navigation System Owner’s Manual.
To show the “Comfort & Conv.” item, push the

ignition switch to the ON position.

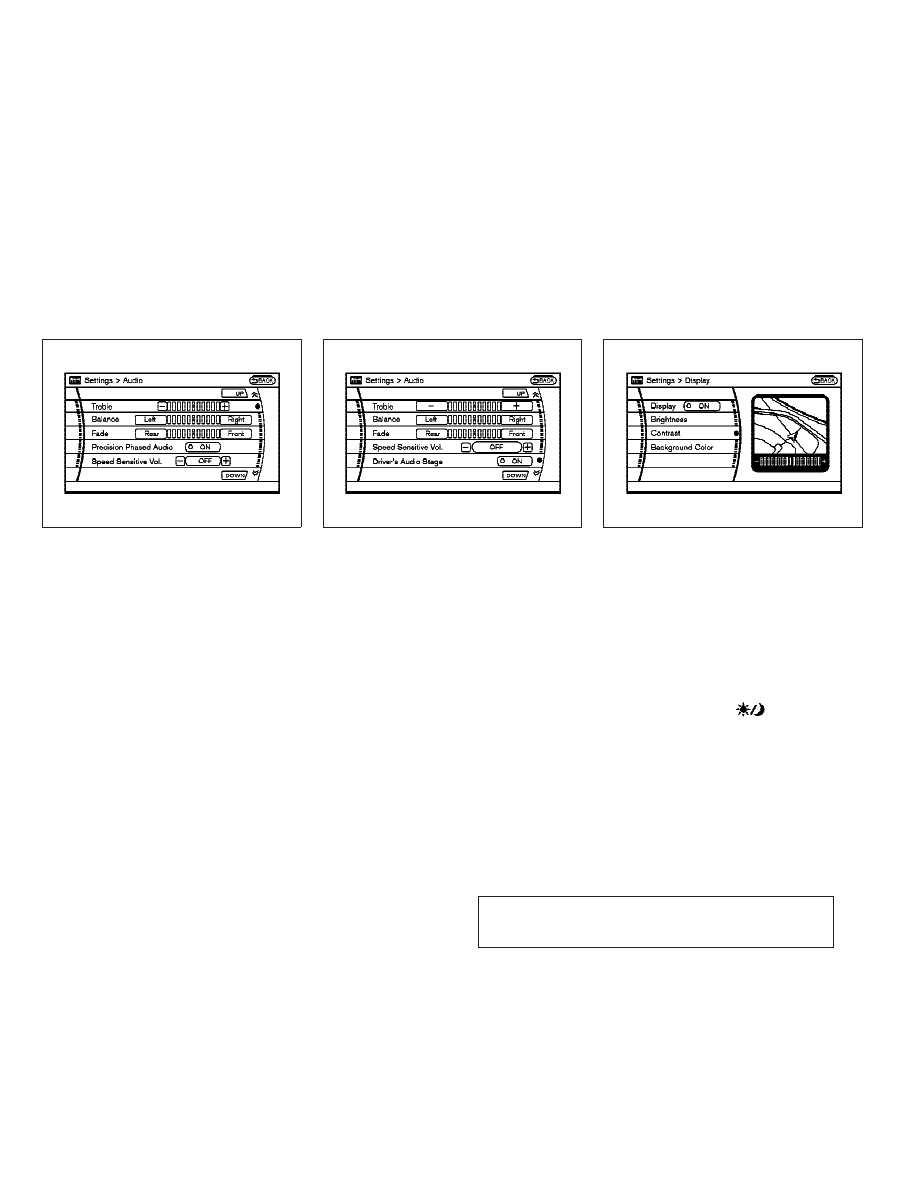

Audio settings

The following display will appear when pushing

the

SETTING button, selecting the “Audio ” key

with the INFINITI controller and pushing the

ENTER button.
Bass/Treble/Balance/Fade
To adjust the speaker tone quality and sound

balance, select the “

Bass ”, “Treble ”, “Balance

” or “

Fade ” key and adjust it with the INFINITI

controller.
These items can also be adjusted by pushing

and turning the AUDIO knob.

With navigation system

SAA1556

Without navigation system

SAA1514

SAA1557

4-12

Monitor, climate, audio, phone and voice recognition systems

w

07/05/07—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

Precision Phased Audio (if so equipped)
When this item is turned to ON, super high pitch

sound and super low pitch sound are empha-

sized and midrange sound is played naturally.
Speed Sensitive Vol.
Sound volume is increased according to the

vehicle speed. Choose the effect level from OFF

(0) to 5.

Driver’s Audio Stage (if so equipped)
When this feature is turned on, better sound

will be provided to the driver’s position. The

driver can enjoy a more crisp and clear sound

that is specialized for the driver’s position.
The effect of this feature depends on the types

of music that are played. For some music, it may

be difficult to realize the difference of this

feature.

Display settings

The following display will appear when pushing

the

SETTING button, selecting “Display ” key

with the INFINITI controller and pushing the

ENTER button.
Display
To turn off the screen, push the

ENTER button

and turn the “Display” indicator off. The other

method is to push the “

OFF ” button for

more than 2 seconds.
When any mode button is pushed with the

screen off, the screen turns on for further

SAA1559

SAA1761

With navigation system

SAA1560

Monitor, climate, audio, phone and voice recognition systems

4-13

w

07/05/07—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

operation. The screen will turn off automatically

5 seconds after the operation is finished.
To turn on the screen, set this item to the ON

position, or push the “

OFF ” button.

Brightness/Contrast/Background Color
To adjust the brightness and contrast of the

screen, select the “

Brightness ” or “Contrast

key and push the

ENTER button.

Then, you can adjust the brightness to “Darker”

or “Brighter”, and the contrast to “Lower” or

“Higher” using the multi-function controller.
For information on the “

Background Color ” key,

refer to the separate Navigation System Own-

er’s Manual.

Navigation settings (if so equipped)

For the details of “Navigation” settings, refer to

the separate Navigation System Owner’s

Manual.

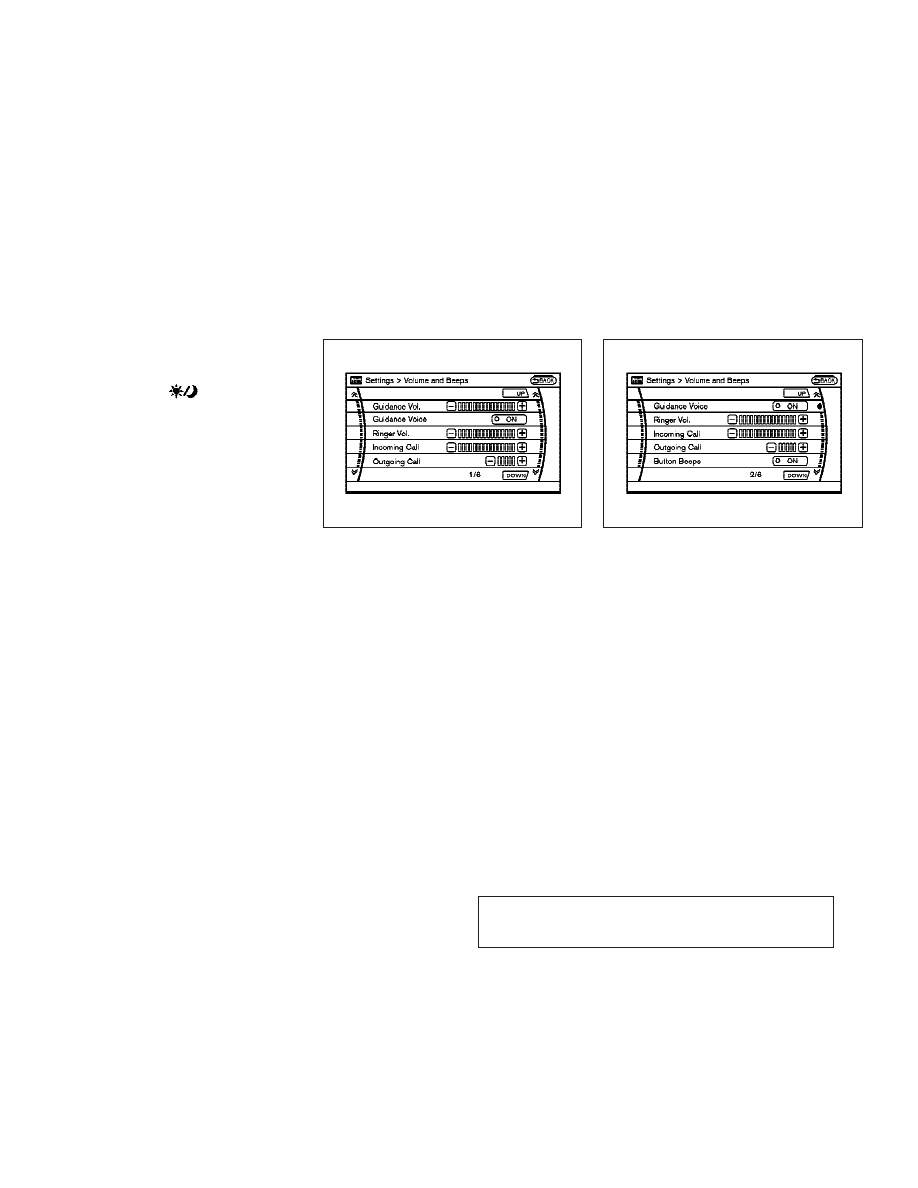

Volume and Beeps settings (models

with navigation system)

The following display will appear when pushing

the

SETTING button, selecting the “Volume and

Beeps ” key with the INFINITI controller and

pushing the

ENTER button.

Guidance Vol.
To adjust the guidance voice volume louder or

softer, select the “Guidance Volume” and ad-

just it with the INFINITI controller.

You can also adjust the guidance voice volume

by turning the VOLUME control knob while voice

guidance is being announced.
Guidance Voice
When this item is turned to ON, you will hear

voice guidance in the navigation (if so

equipped) operation or in other operations.
Ringer Vol./Incoming Call/Outgoing Call
For

the

details

of

these

items,

see

“BLUETOOTH

T HANDS-FREE PHONE SYSTEM”

later in this section.
Button Beeps
When this item is turned to ON, you will hear a

beep sound when you use a button.

SAA1561

SAA1562

4-14

Monitor, climate, audio, phone and voice recognition systems

w

07/05/07—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------

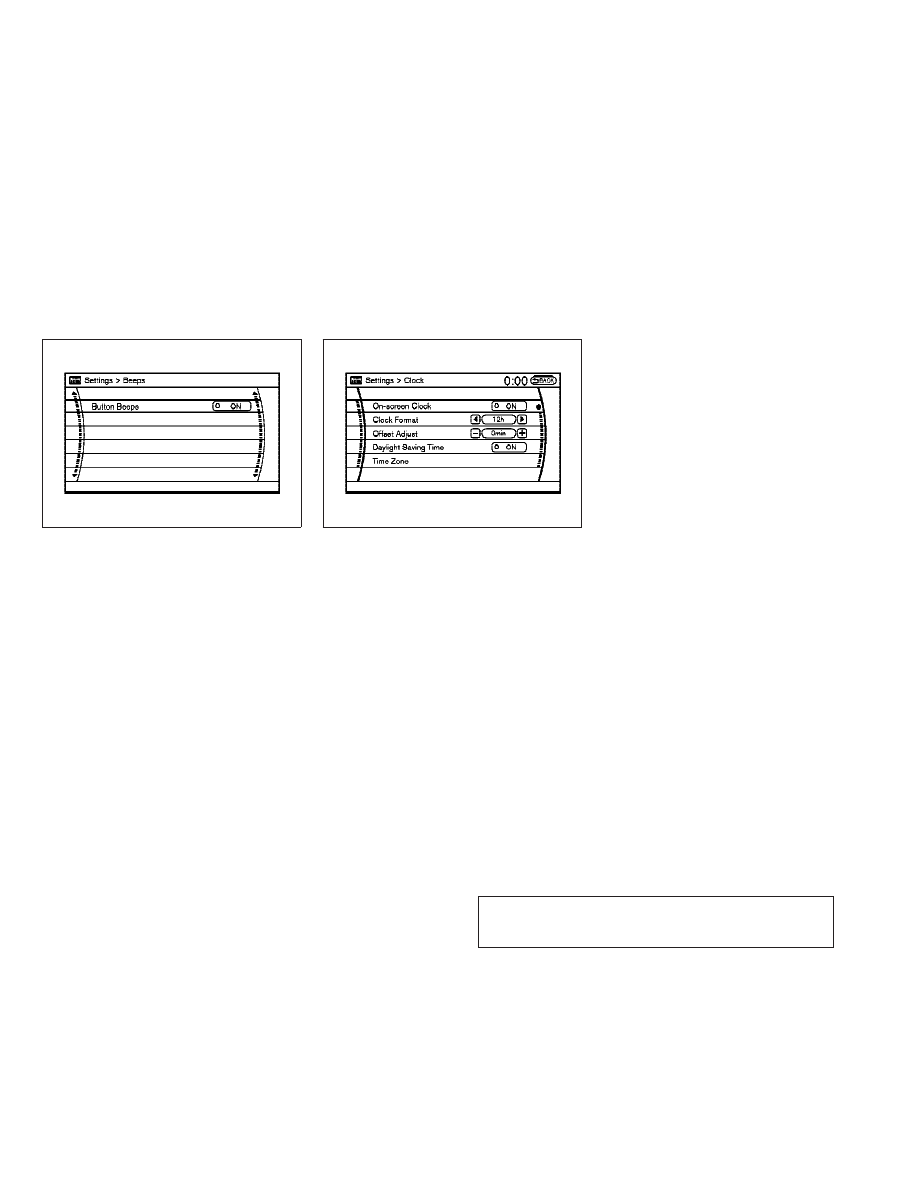

Beeps settings (models without

navigation system)

The following display will appear when pushing

the

SETTING button, selecting the “Beeps ” key

with the INFINITI controller and pushing the

ENTER button.
Button Beeps
When this item is turned to ON, you will hear a

beep sound when you use a button.

Phone settings (if so equipped)

For the details of “Phone” settings, see

“BLUETOOTH

T HANDS-FREE PHONE SYSTEM”

later in this section.

Clock settings (if so equipped)

The following display will appear when pushing

the

SETTING button, selecting the “Clock ” key

with the INFINITI controller and pushing the

ENTER button.
On-screen Clock
When this item is turned to ON, a clock is

always displayed in the upper right corner of

the screen.
This clock will indicate the time almost exactly

because it is always adjusted by the GPS sys-

tem.

Clock Format
Choose either the 12-hour clock display or the

24-hour clock display.
Offset Adjust
Adjust the time by increasing or decreasing per

minute.
Daylight Saving Time
Turn this item to ON for daylight saving time

application.
Time Zone
Choose the time zone from the following
● Pacific
● Mountain
● Central
● Eastern
● Atlantic
● Newfoundland
● Hawaii
● Aleutian
● Alaska

SAA1612

SAA1563

Monitor, climate, audio, phone and voice recognition systems

4-15

w

07/14/07—pattie

X

-------------------------------------------------------------------------------------------------------------------------------------------------------------















Content      ..     9      10      11      12     ..
