Infiniti QX56 (JA60). Manual - part 974

TM-198

< DISASSEMBLY AND ASSEMBLY >

OVERHAUL

19. Parking rod

20. Manual shaft oil seal

21. Manual shaft

22. O-ring

23. Band servo anchor end pin

24. Detent spring

25. Spacer

26. Seal rings

27. Return spring

28. O-ring

29. Servo assembly

30. Snap ring

31. Snap ring

32. Sub-harness

33. Control valve with TCM

34. Bracket

35. A/T fluid temperature sensor 2

36. Oil pan gasket

37. Brackets

38. Oil pan bolt

39. Oil pan

40. Magnets

41. Drain plug

42. Drain plug gasket

43. A/T assembly harness con-

nector

44. O-ring

45. Retaining pin

46. Transmission case

47. O-ring

48. Plug

A/T fluid temperature sensor 2 (A) can be changed to plug (B), depending on vehicles.

OVERHAUL

TM-199

< DISASSEMBLY AND ASSEMBLY >

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

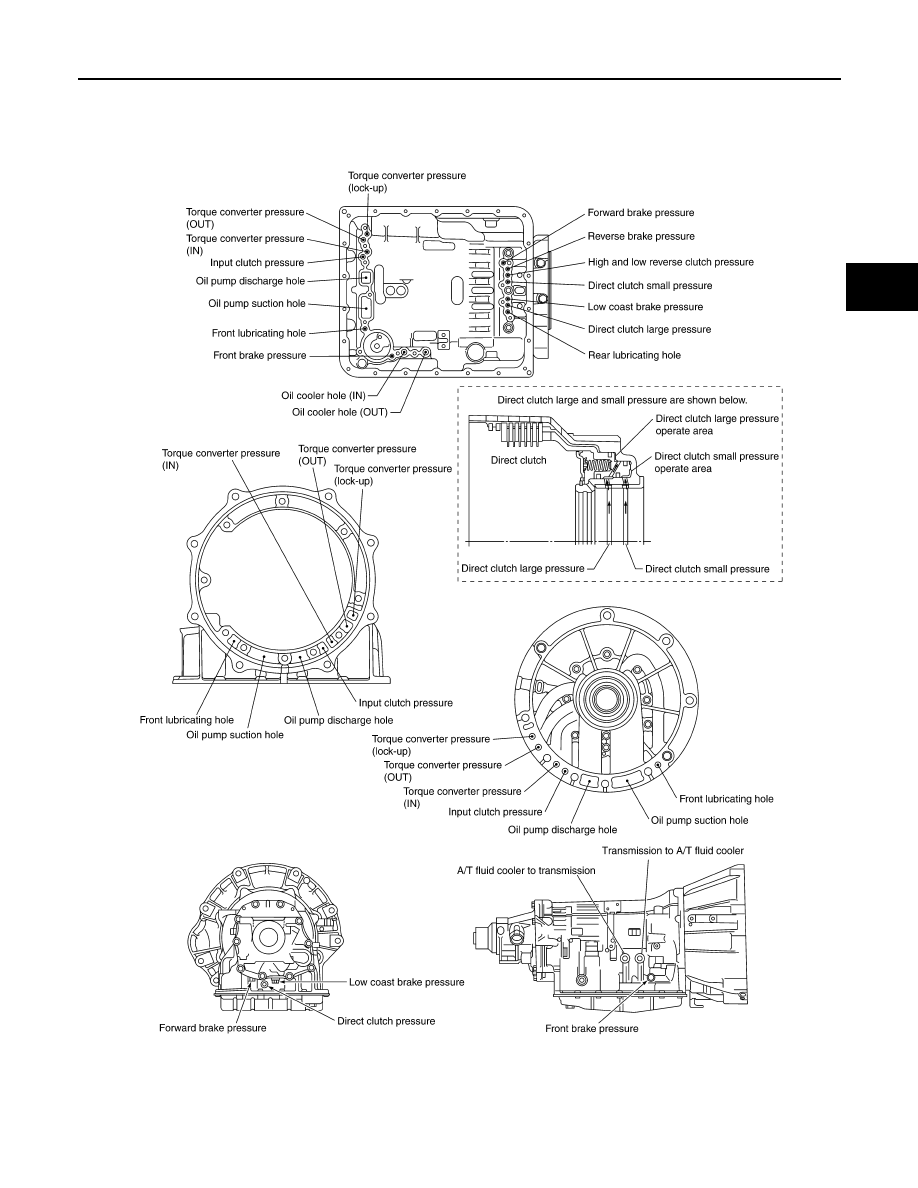

Oil Channel

INFOID:0000000005148746

2WD models

SCIA5185E

TM-200

< DISASSEMBLY AND ASSEMBLY >

OVERHAUL

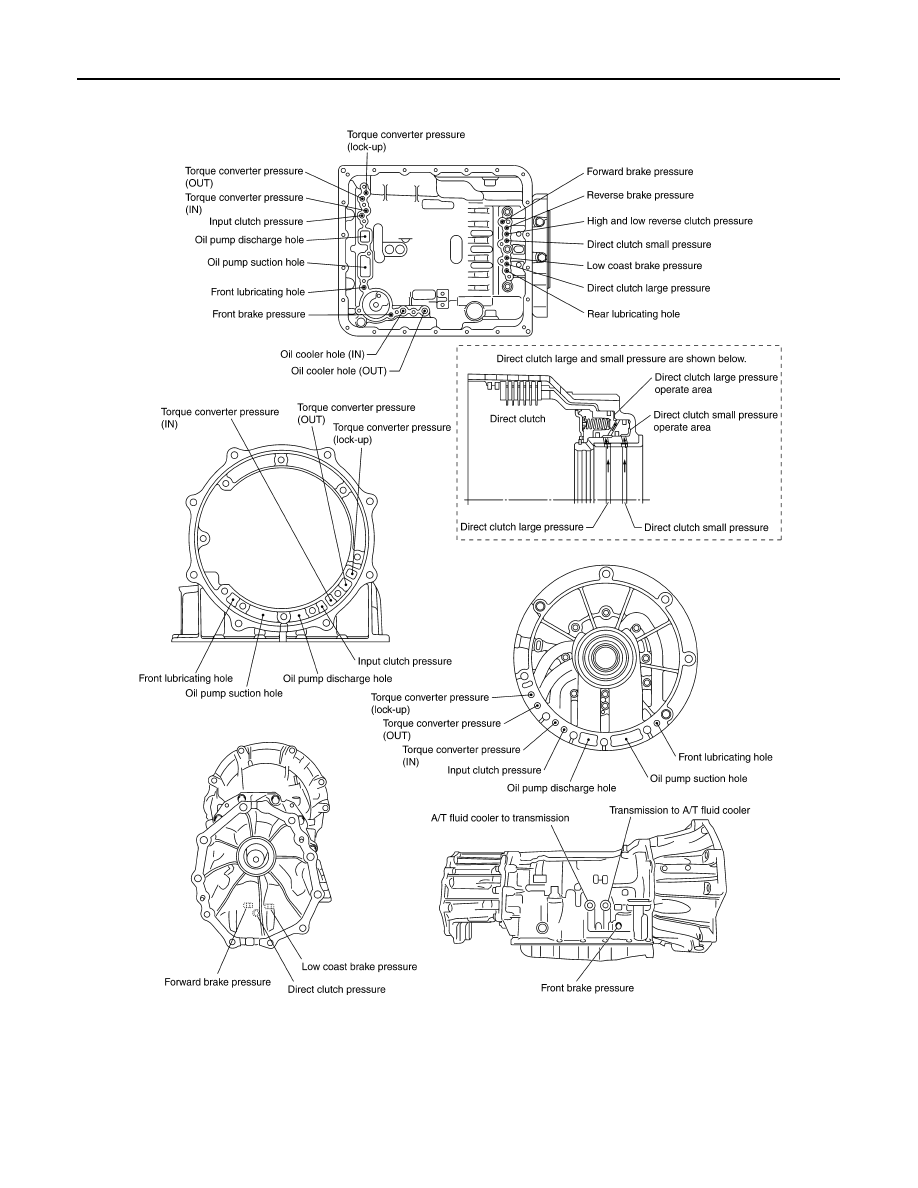

4WD models

SCIA5189E

OVERHAUL

TM-201

< DISASSEMBLY AND ASSEMBLY >

C

E

F

G

H

I

J

K

L

M

A

B

TM

N

O

P

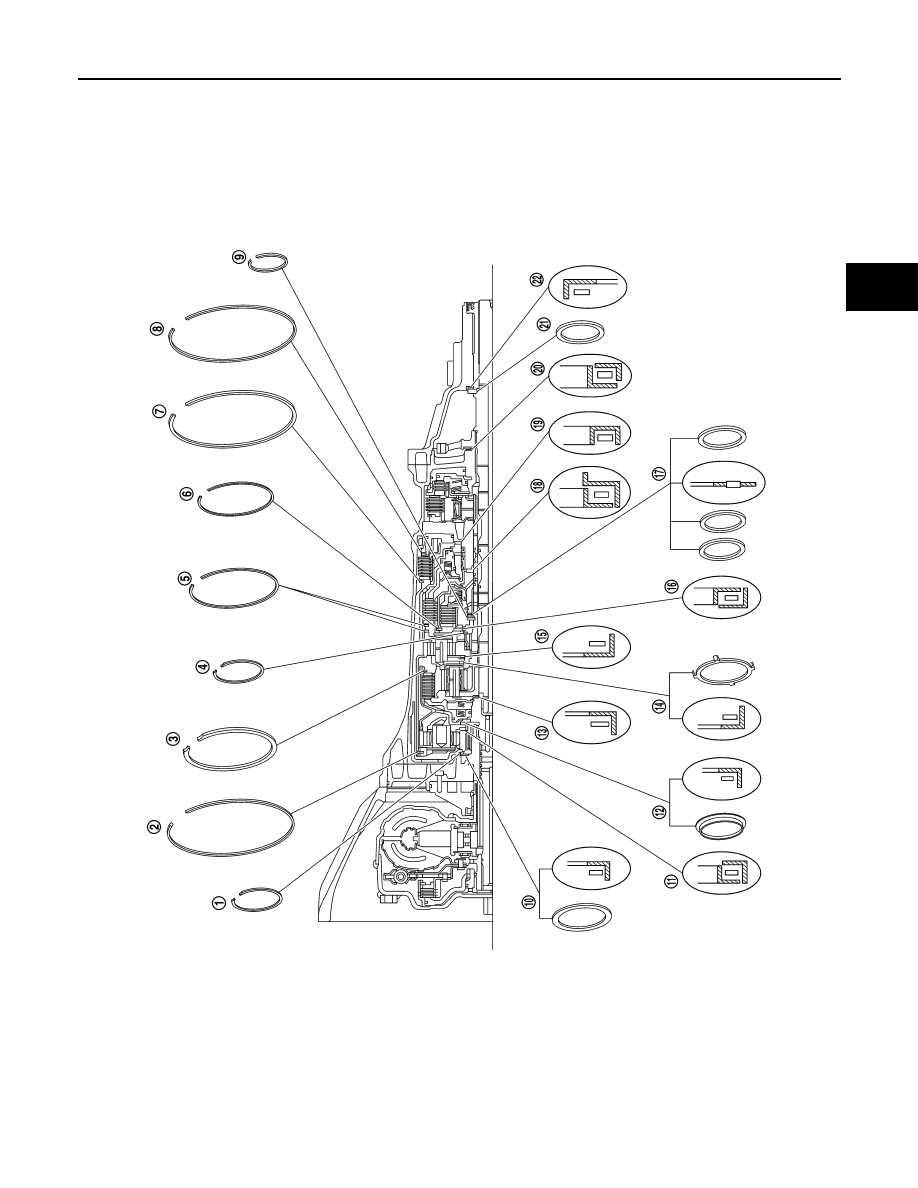

Location of Adjusting Shims, Needle Bearings, Thrust Washers and Snap Rings

INFOID:0000000005148747

VK56DE models 2WD

WCIA0560E

1.

Outer diameter 68 mm (2.68 in) 2.

Outer diameter 182 mm (7.17 in) 3.

Outer diameter 172 mm (6.77 in)

4.

Outer diameter 71 mm (2.80 in) 5.

Outer diameter 169 mm (6.65 in) 6.

Outer diameter 134 mm (5.28 in)

7.

Outer diameter 181 mm (7.13 in) 8.

Outer diameter 181 mm (7.13 in) 9.

Outer diameter 48 mm (1.89 in)
