Infiniti QX56 (JA60). Manual - part 838





THIRD SEAT

SE-77

< DISASSEMBLY AND ASSEMBLY >

C

D

E

F

G

H

I

K

L

M

A

B

SE

N

O

P

THIRD SEAT

Exploded View

INFOID:0000000005147420

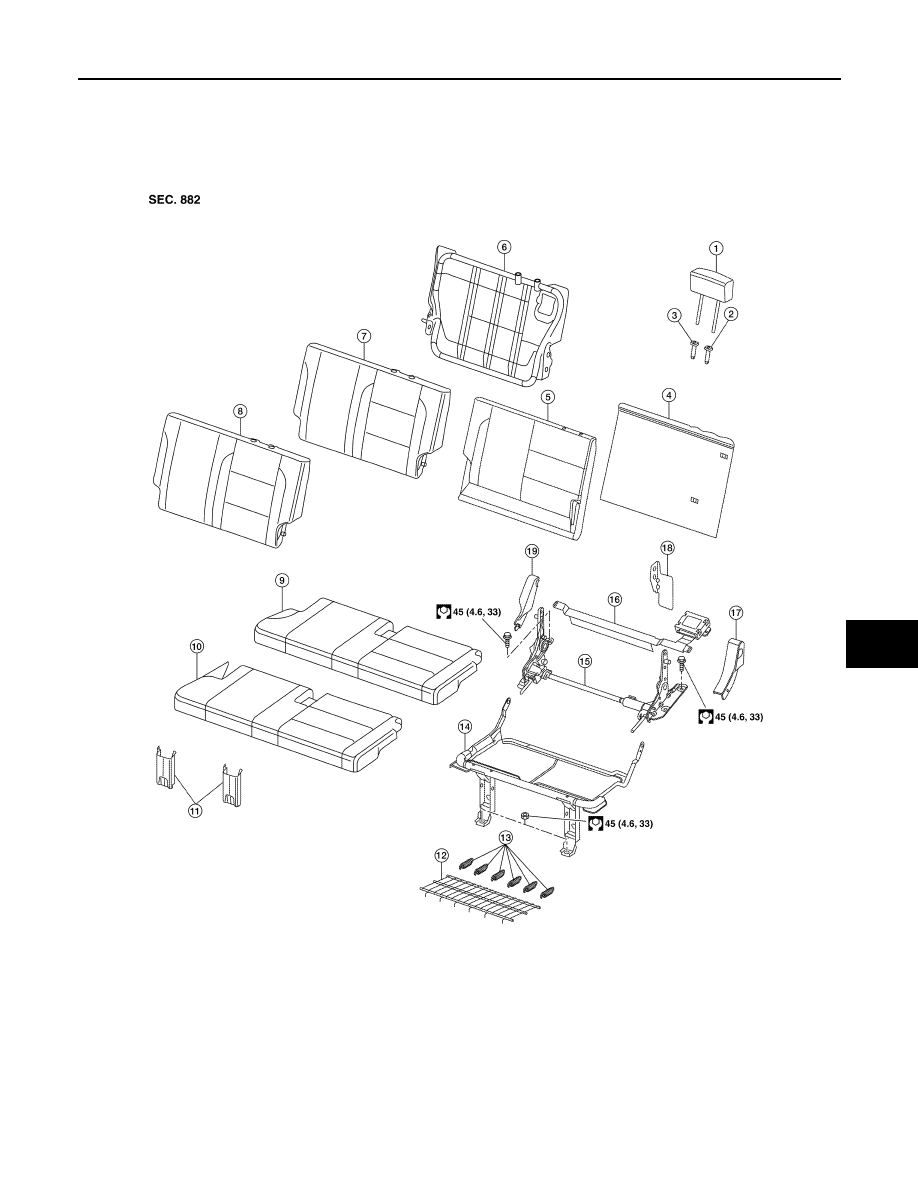

Third seat LH

ALIIA0071GB

1.

Headrest

2.

Headrest holder, locking

3.

Headrest holder, free

4.

Seatback board

5.

Seatback pad

6.

Seatback frame assembly

7.

Seatback cushion

8.

Seatback trim cover

9.

Seat cushion

SE-78

< DISASSEMBLY AND ASSEMBLY >

THIRD SEAT

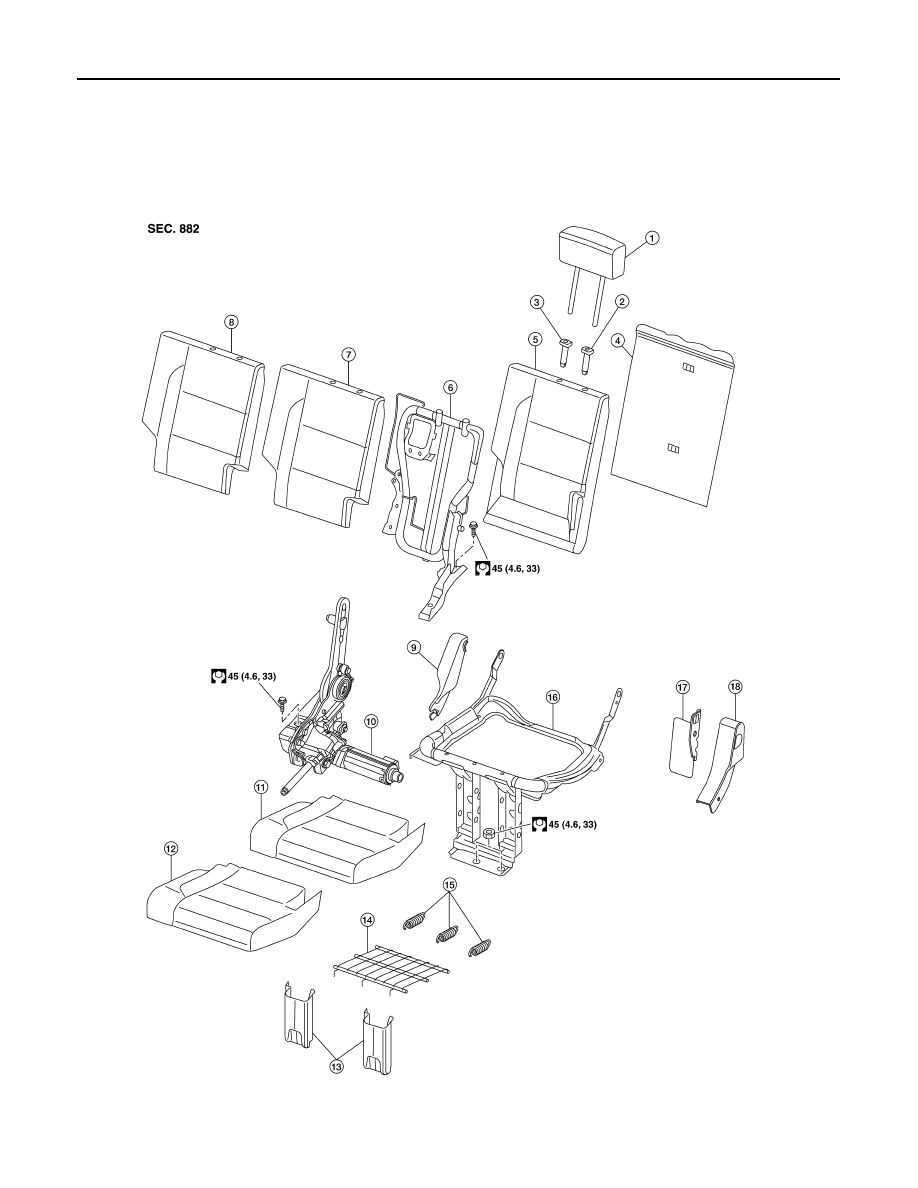

Third seat RH

10. Seat cushion trim cover

11. Front link covers

12. Flex mat

13.  Flex mat springs

14. Seat cushion frame assembly

15. Seat motor/hinge assembly

16. Control module/cross beam assem-

bly

17. LH hinge cover

18. Side link cover

19. RH hinge cover

ALIIA0070GB

THIRD SEAT

SE-79

< DISASSEMBLY AND ASSEMBLY >

C

D

E

F

G

H

I

K

L

M

A

B

SE

N

O

P

1.

Headrest

2.

Headrest holder, locking

3.

Headrest holder, free

4.

Seatback board

5.

Seatback pad

6.

Seatback frame assembly

7.

Seatback cushion

8.

Seatback trim cover

9.

RH hinge cover

10. Seat motor/hinge assembly

11. Seat cushion

12. Seat cushion trim cover

13. Front link covers

14. Flex mat

15. Flex mat springs

16. Seat cushion frame assembly

17. Side link cover

18. LH hinge cover

SEC-1

BODY EXTERIOR, DOORS, ROOF & VEHICLE SECURITY

C

D

E

F

G

H

I

J

L

M

SECTION

SEC

A

B

SEC

N

O

P

CONTENTS

SECURITY CONTROL SYSTEM

WITH INTELLIGENT KEY SYSTEM

BASIC INSPECTION  ....................................

4

DIAGNOSIS AND REPAIR WORKFLOW  ..........

4

Work Flow  .................................................................

4

PRE-INSPECTION FOR DIAGNOSTIC ..............

7

Basic Inspection  ........................................................

7

Vehicle Security Operation Check  ............................

7

INSPECTION AND ADJUSTMENT .....................

9

ADDITIONAL SERVICE WHEN REPLACING
CONTROL UNIT  ........................................................
..

9

ADDITIONAL SERVICE WHEN REPLACING
CONTROL UNIT : Special Repair Requirement  .....
..

9

ECM RE-COMMUNICATING FUNCTION  ...................

9

ECM RE-COMMUNICATING FUNCTION : De-
scription ...................................................................
..

9

ECM RE-COMMUNICATING FUNCTION : Spe-
cial Repair Requirement ..........................................
..

9

FUNCTION DIAGNOSIS ..............................

10

INTELLIGENT KEY SYSTEM/ENGINE
START FUNCTION ............................................

10

System Diagram ......................................................

10

System Description  .................................................

10

Component Parts Location ......................................

12

Component Description ...........................................

13

INFINITI VEHICLE IMMOBILIZER SYSTEM-
NATS ..................................................................

14

System Diagram ......................................................

14

System Description  .................................................

14

Component Parts Location ......................................

16

Component Description ..........................................

16

VEHICLE SECURITY SYSTEM  .........................

18

System Diagram ......................................................

18

System Description  .................................................

18

Component Parts Location  ......................................

19

Component Description  ...........................................

20

DIAGNOSIS SYSTEM (BCM)  ...........................

21

COMMON ITEM  .........................................................

21

COMMON ITEM : CONSULT-III Function (BCM -
COMMON ITEM)  .....................................................

21

IMMU ..........................................................................

21

IMMU : CONSULT-III Function (BCM - IMMU) ........

22

THEFT ALM  ...............................................................

22

THEFT ALM : CONSULT-III Function (BCM -
THEFT ALM)  ...........................................................

22

DIAGNOSIS SYSTEM (INTELLIGENT KEY
UNIT) .................................................................

24

CONSULT-III Function (INTELLIGENT KEY) ..........

24

COMPONENT DIAGNOSIS .........................

26

U1000 CAN COMM CIRCUIT  ...........................

26

Description ...............................................................

26

DTC Logic ................................................................

26

Diagnosis Procedure  ...............................................

26

U1010 CONTROL UNIT (CAN) .........................

27

Description ...............................................................

27

DTC Logic ................................................................

27

Diagnosis Procedure  ...............................................

27

Special Repair Requirement ....................................

27

B2013 ID DISCORD I-KEY-STRG  ....................

28

Description ...............................................................

28

DTC Logic ................................................................

28

Diagnosis Procedure  ...............................................

28

B2190 NATS ANTENNA AMP. .........................

31

Description ...............................................................

31

DTC Logic ................................................................

31

Diagnosis Procedure  ...............................................

31
