Infiniti QX56 (Z62). Manual - part 691





EXL-56

< WIRING DIAGRAM >

[XENON TYPE]

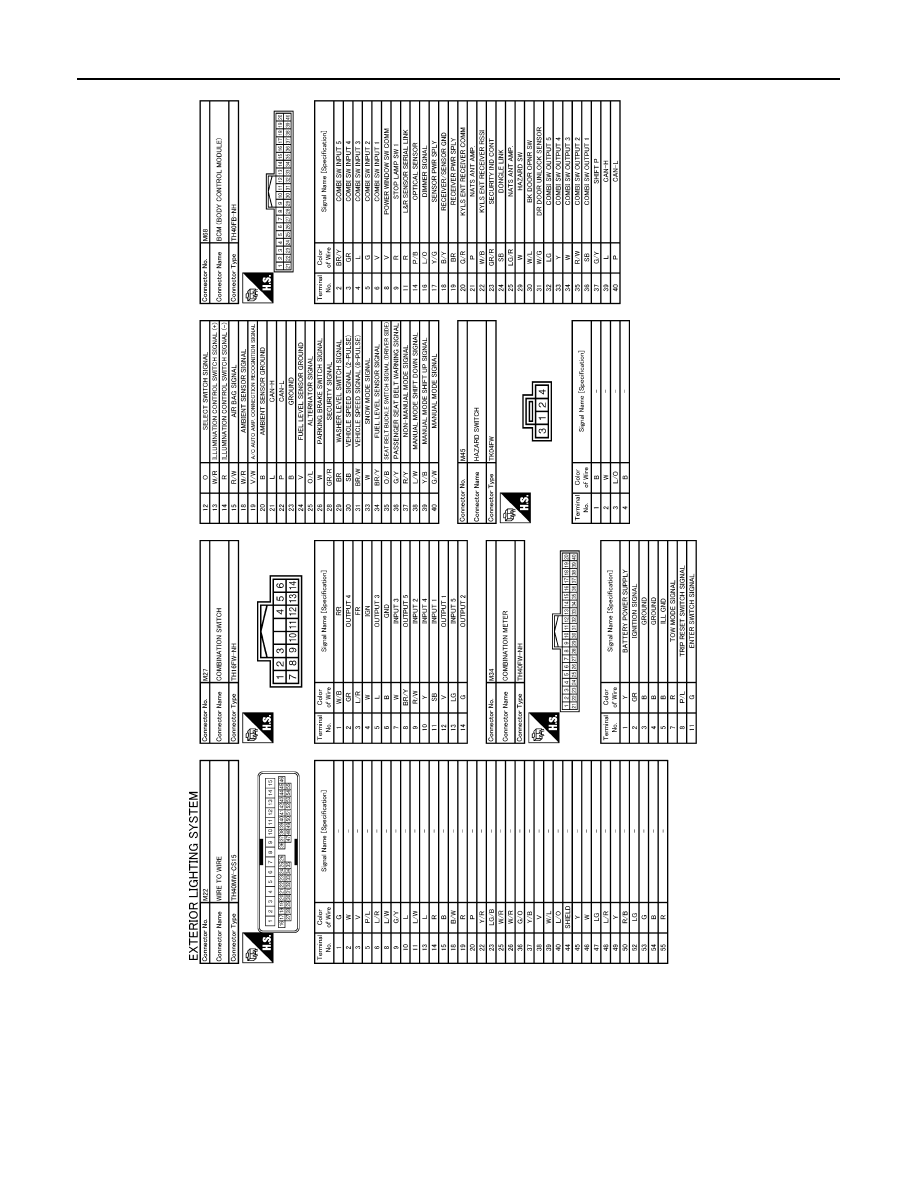

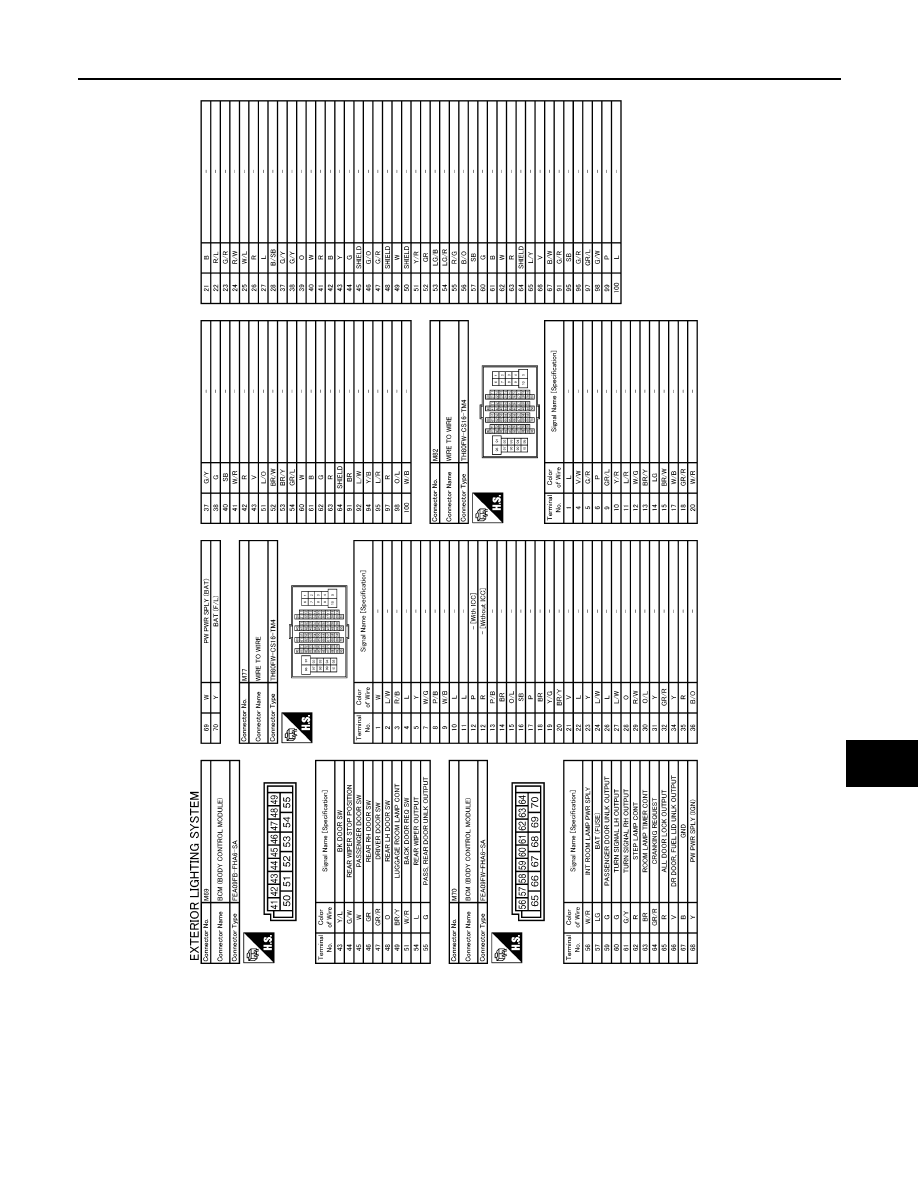

EXTERIOR LIGHTING SYSTEM

JCLWM5452GB

EXTERIOR LIGHTING SYSTEM

EXL-57

< WIRING DIAGRAM >

[XENON TYPE]

C

D

E

F

G

H

I

J

K

M

A

B

EXL

N

O

P

JCLWM5453GB

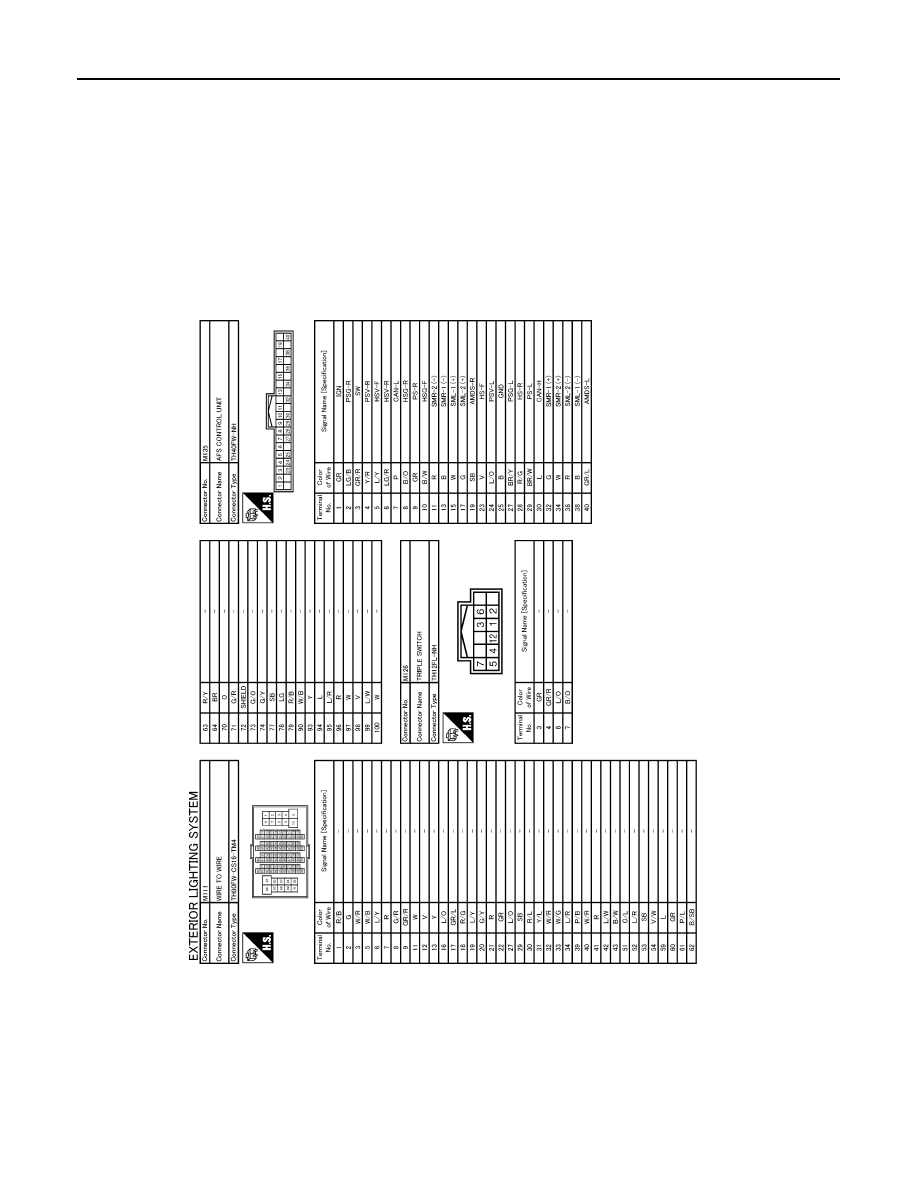

EXL-58

< WIRING DIAGRAM >

[XENON TYPE]

EXTERIOR LIGHTING SYSTEM

JCLWM5454GB

DIAGNOSIS AND REPAIR WORKFLOW

EXL-59

< BASIC INSPECTION >

[XENON TYPE]

C

D

E

F

G

H

I

J

K

M

A

B

EXL

N

O

P

BASIC INSPECTION

DIAGNOSIS AND REPAIR WORKFLOW

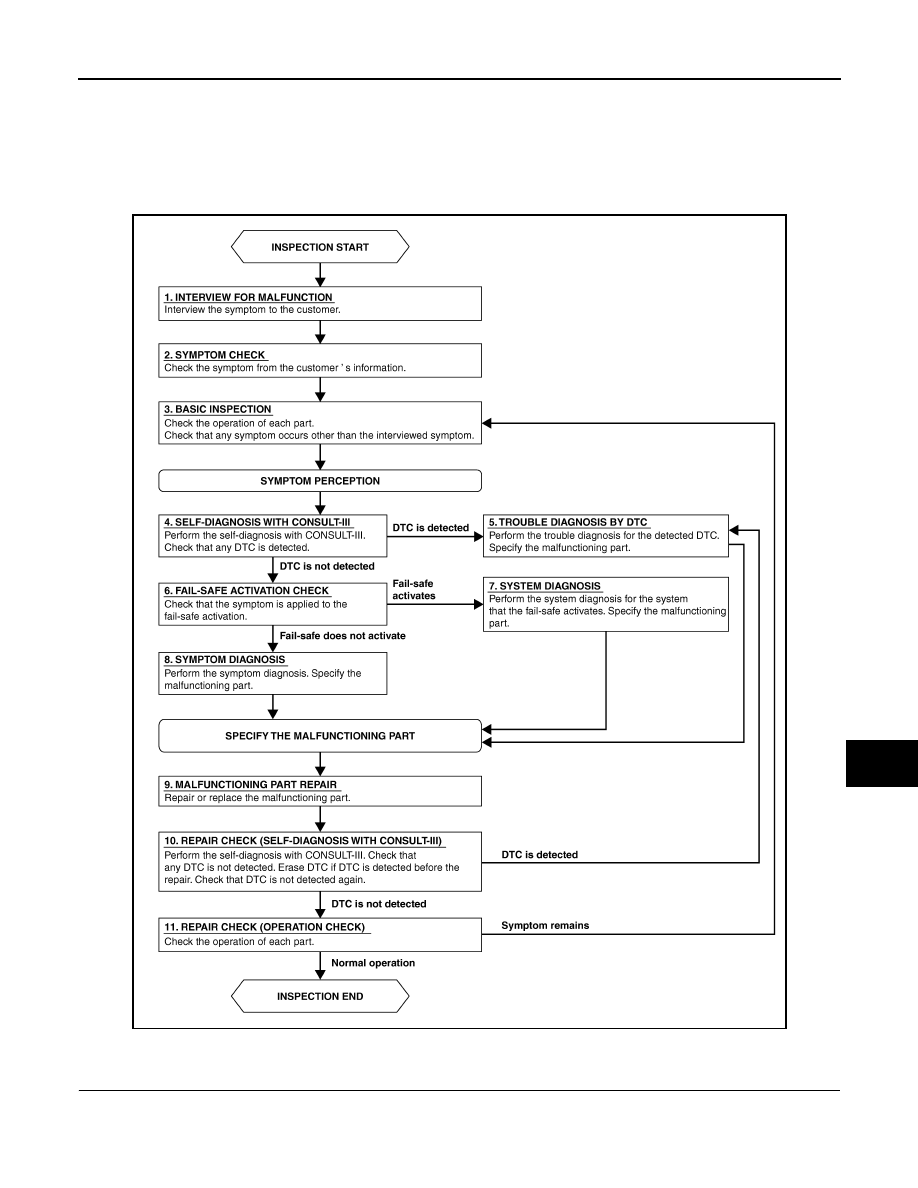

Work Flow

INFOID:0000000006213922

OVERALL SEQUENCE

DETAILED FLOW

1.

INTERVIEW FOR MALFUNCTION

Interview the symptom to the customer.

JPLIA0313GB
