Infiniti QX56 (Z62). Manual - part 1045





PWO-18

< WIRING DIAGRAM >

[AC 120 V OUTLET]

AC 120 V POWER OUTLET

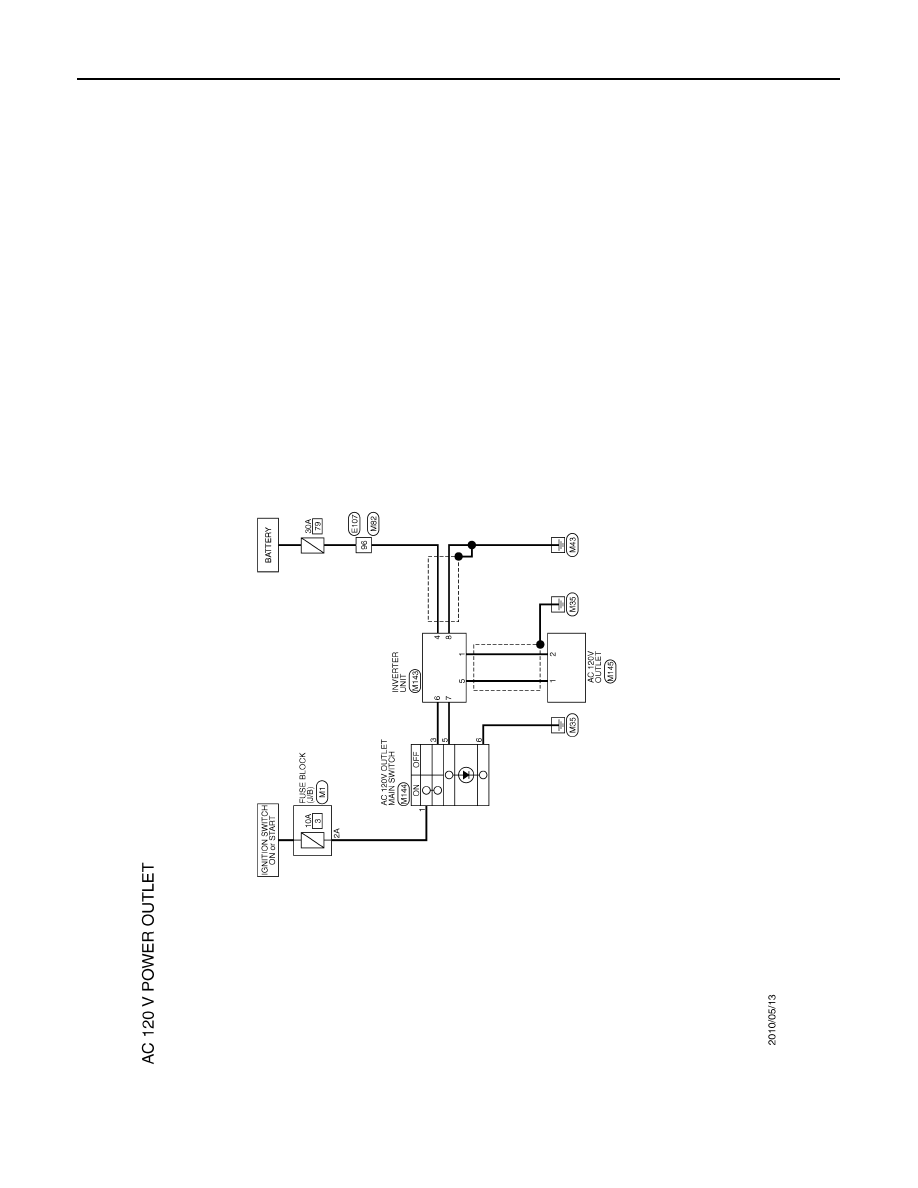

WIRING DIAGRAM

AC 120 V POWER OUTLET

Wiring Diagram

INFOID:0000000006257080

JCMWM8290GB

PWO

AC 120 V POWER OUTLET

PWO-19

< WIRING DIAGRAM >

[AC 120 V OUTLET]

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

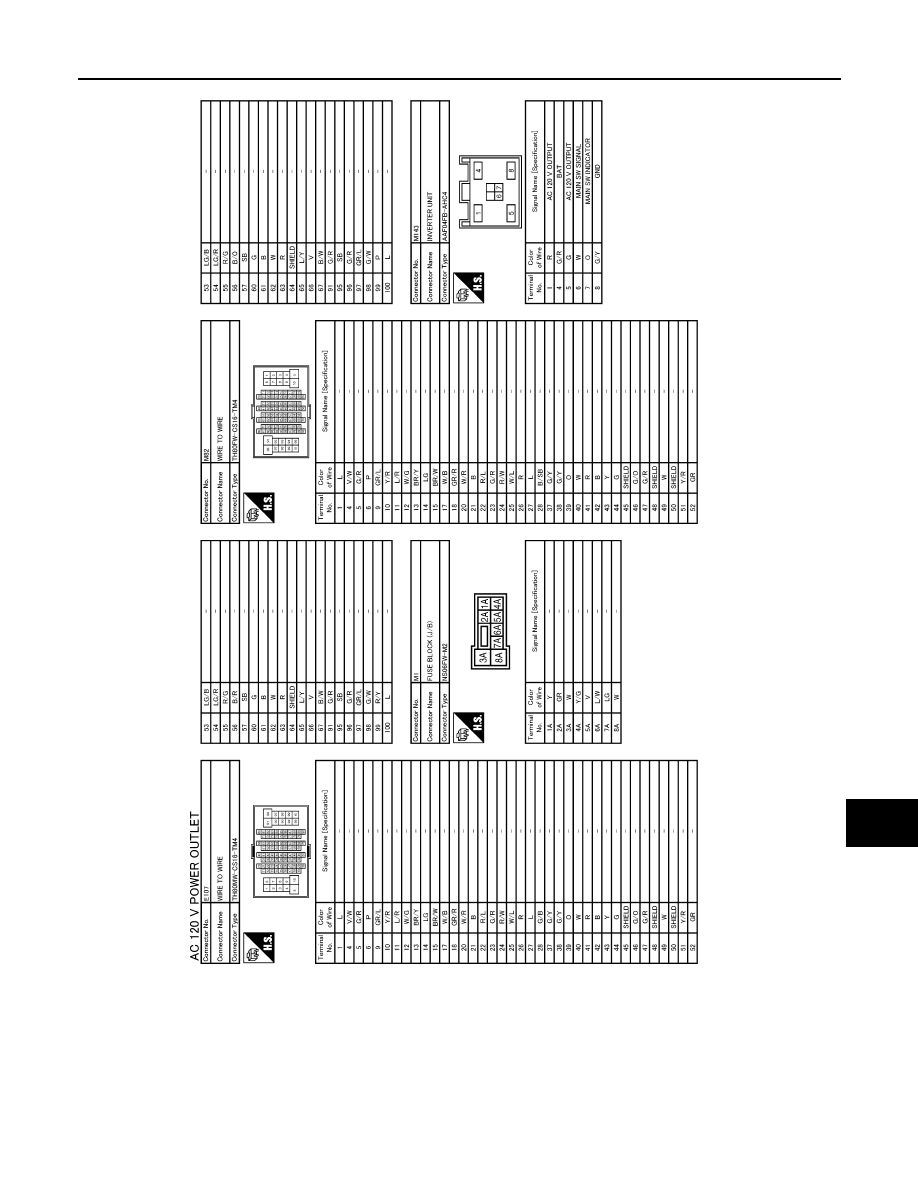

JCMWM8291GB

PWO-20

< WIRING DIAGRAM >

[AC 120 V OUTLET]

AC 120 V POWER OUTLET

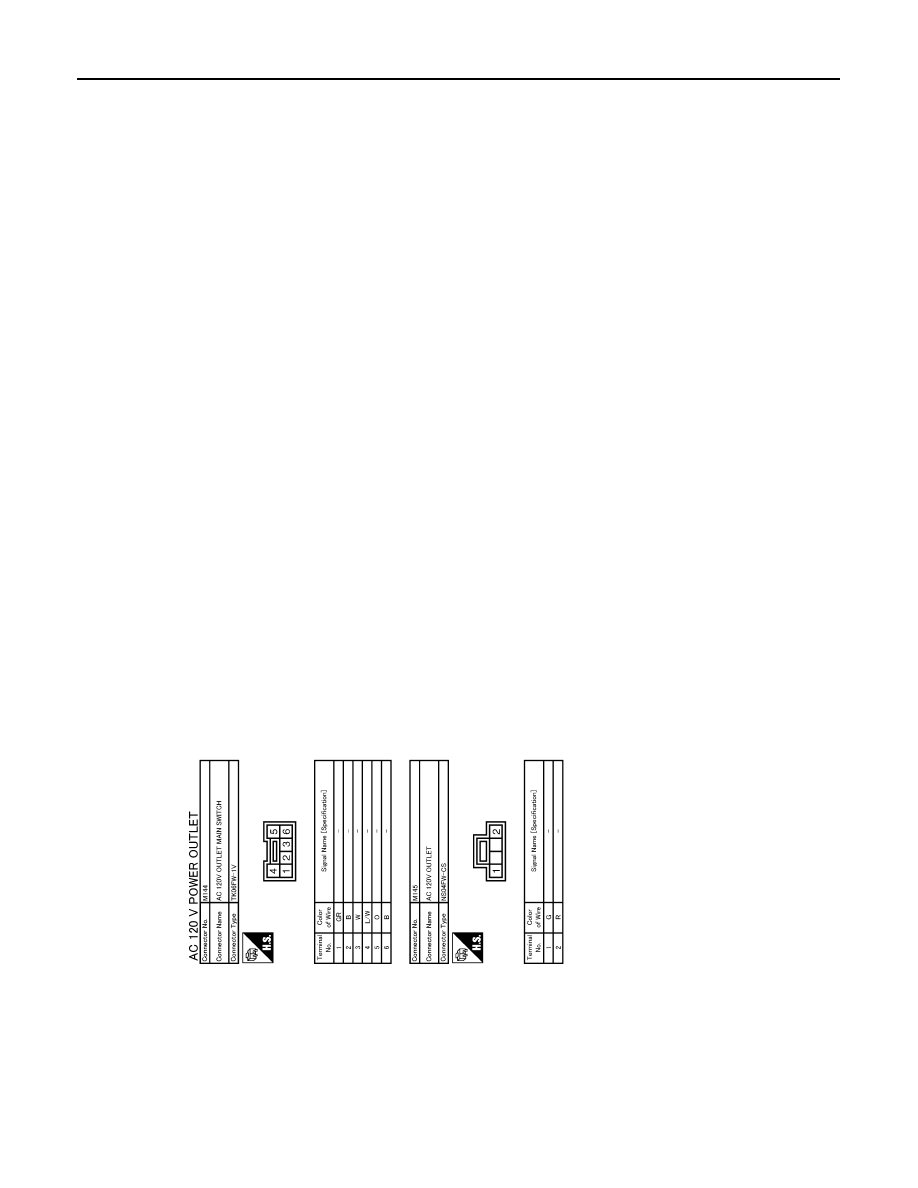

JCMWM8292GB

PWO

DIAGNOSIS AND REPAIR WORK FLOW

PWO-21

< BASIC INSPECTION >

[AC 120 V OUTLET]

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

BASIC INSPECTION

DIAGNOSIS AND REPAIR WORK FLOW

Work Flow

INFOID:0000000006257082

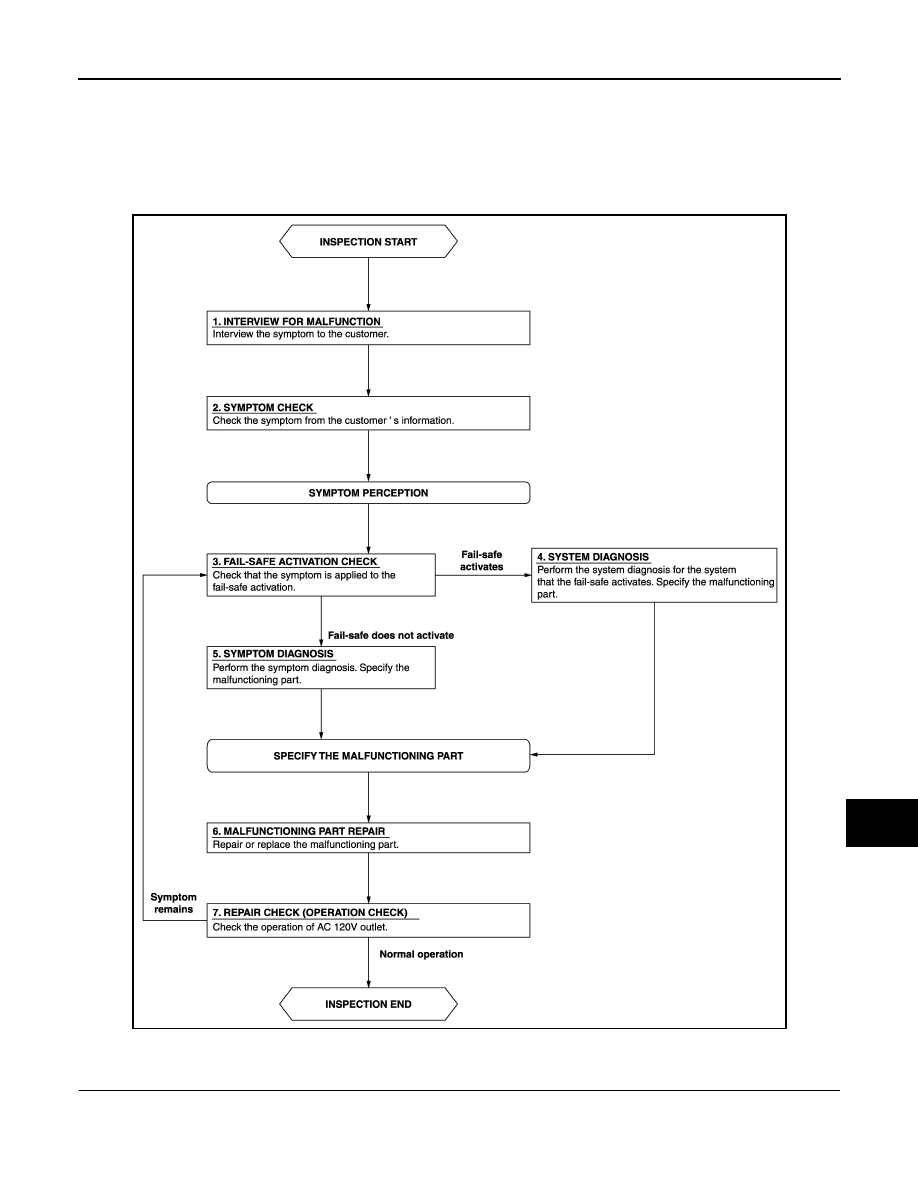

OVERALL SEQUENCE

DETAILED FLOW

1.

INTERVIEW FOR MALFUNCTION

Interview the symptom to the customer.

JSMIA0396GB
