PWO-6

< WIRING DIAGRAM >

[POWER SOCKET]

POWER SOCKET

JCMWM8286GB

PWO

POWER SOCKET

PWO-7

< WIRING DIAGRAM >

[POWER SOCKET]

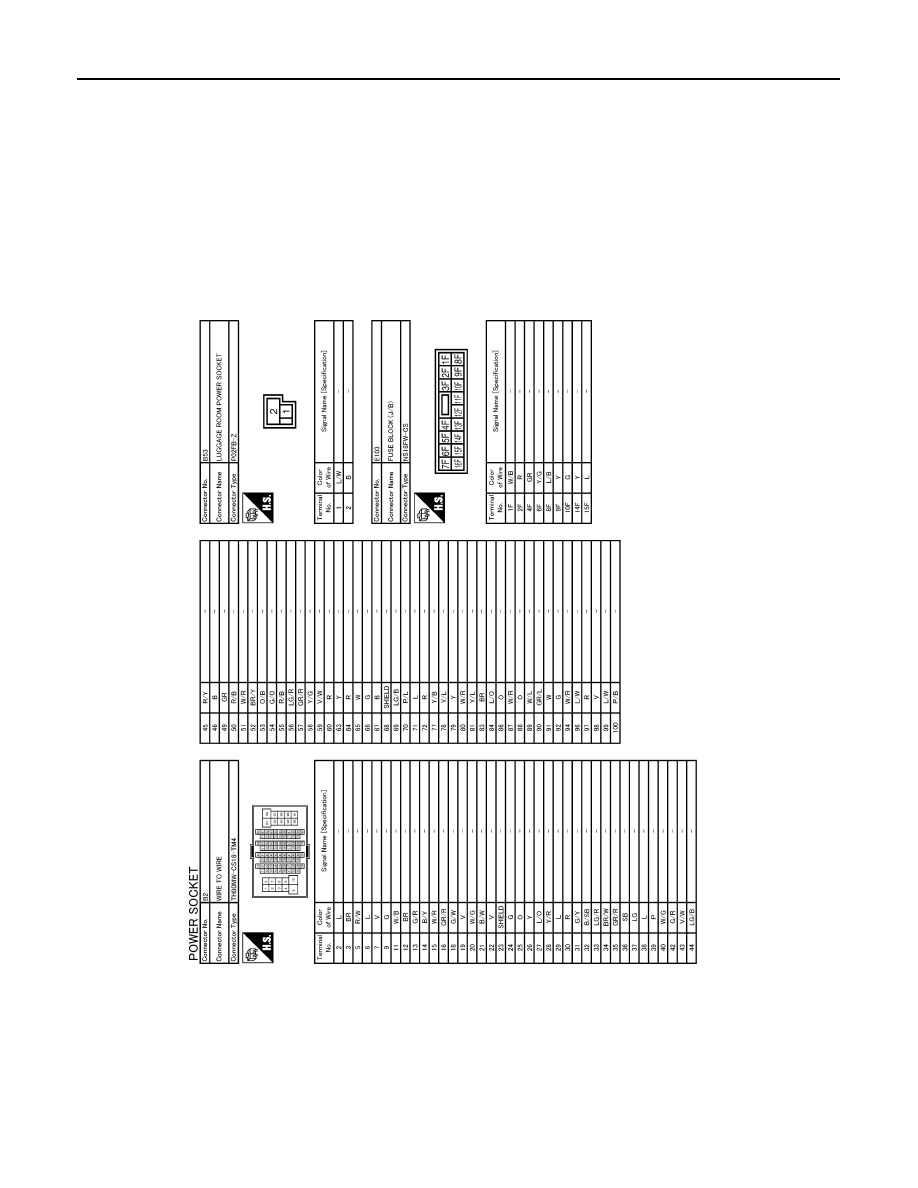

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

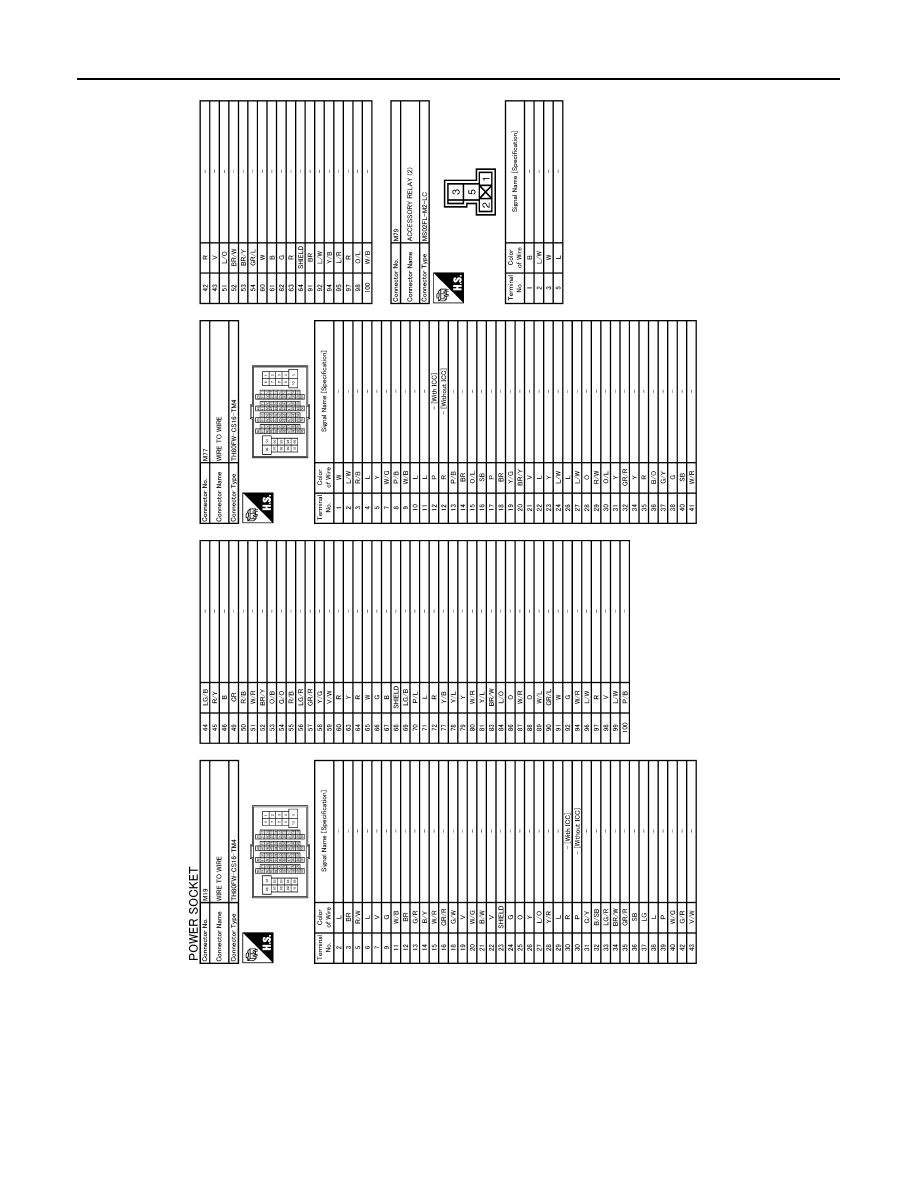

JCMWM8287GB

PWO-8

< WIRING DIAGRAM >

[POWER SOCKET]

POWER SOCKET

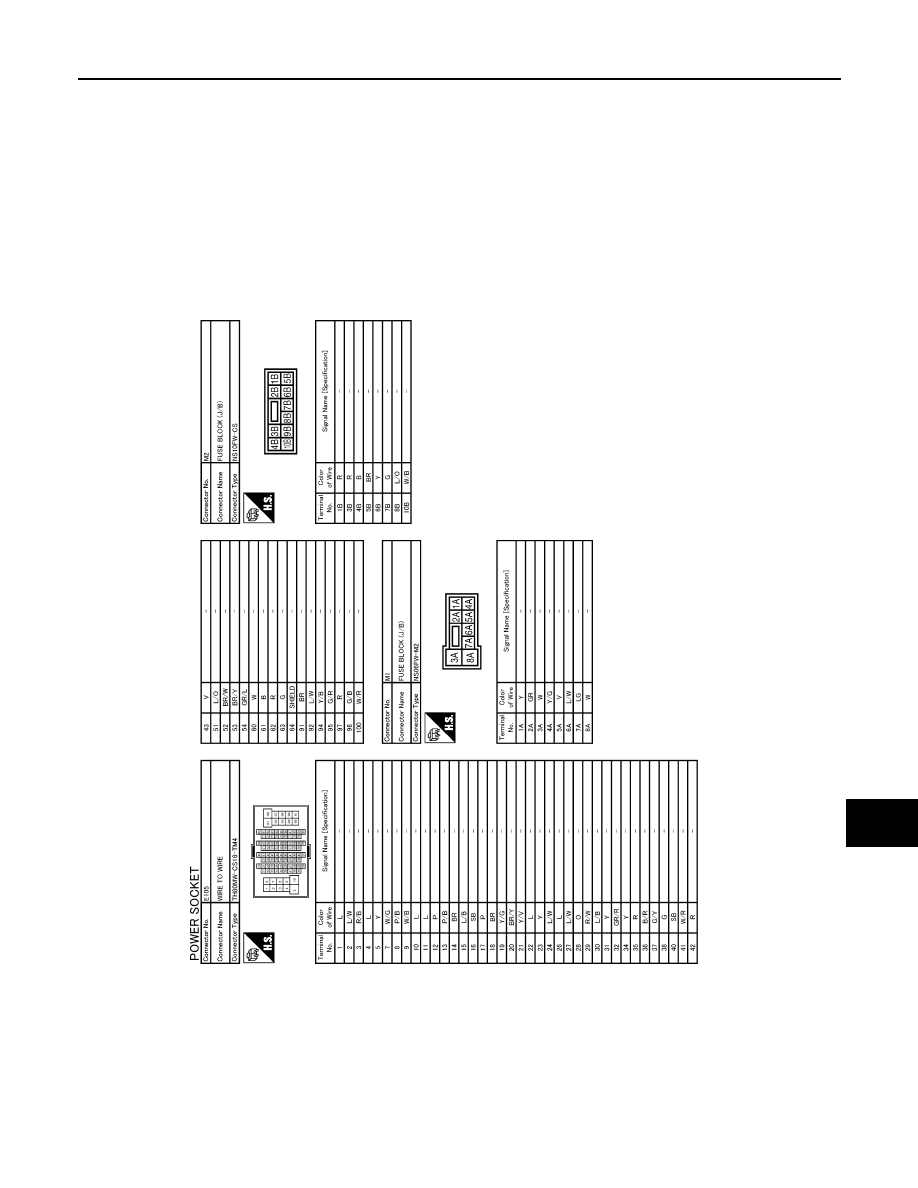

JCMWM8288GB

PWO

POWER SOCKET

PWO-9

< WIRING DIAGRAM >

[POWER SOCKET]

C

D

E

F

G

H

I

J

K

L

B

A

O

P

N

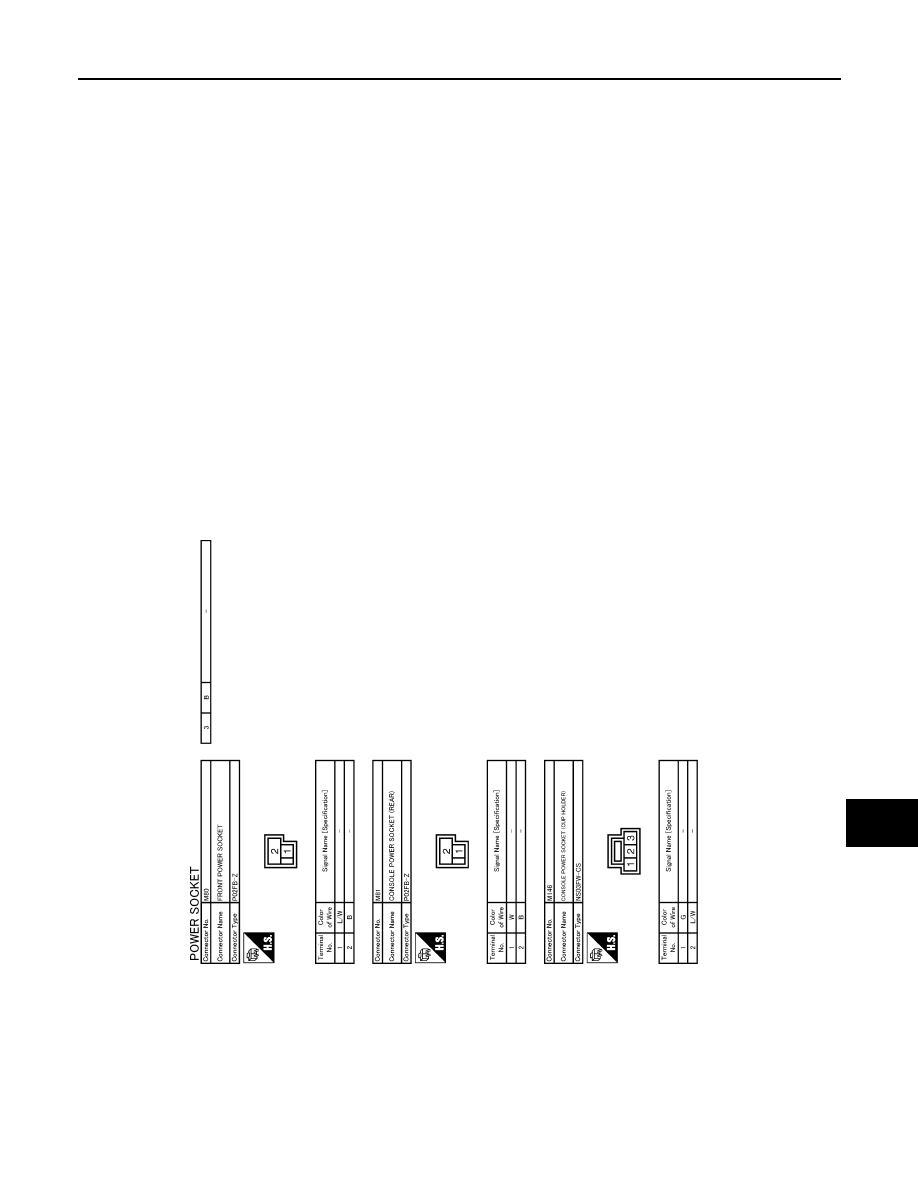

JCMWM8289GB
