WT

CONTROL UNIT

PFP:40720

Removal and Installation

NES000D8

REMOVAL

1.

Turn the ignition switch OFF and disconnect the battery cable from the negative terminal.

2.

Remove the cluster lid C. Refer to

IP-10, "Removal and Installation"

 .

3.

Remove the low tire pressure warning control unit bolt.

4.

Disconnect the low tire pressure warning control unit harness
connector and antenna harness connector.

5.

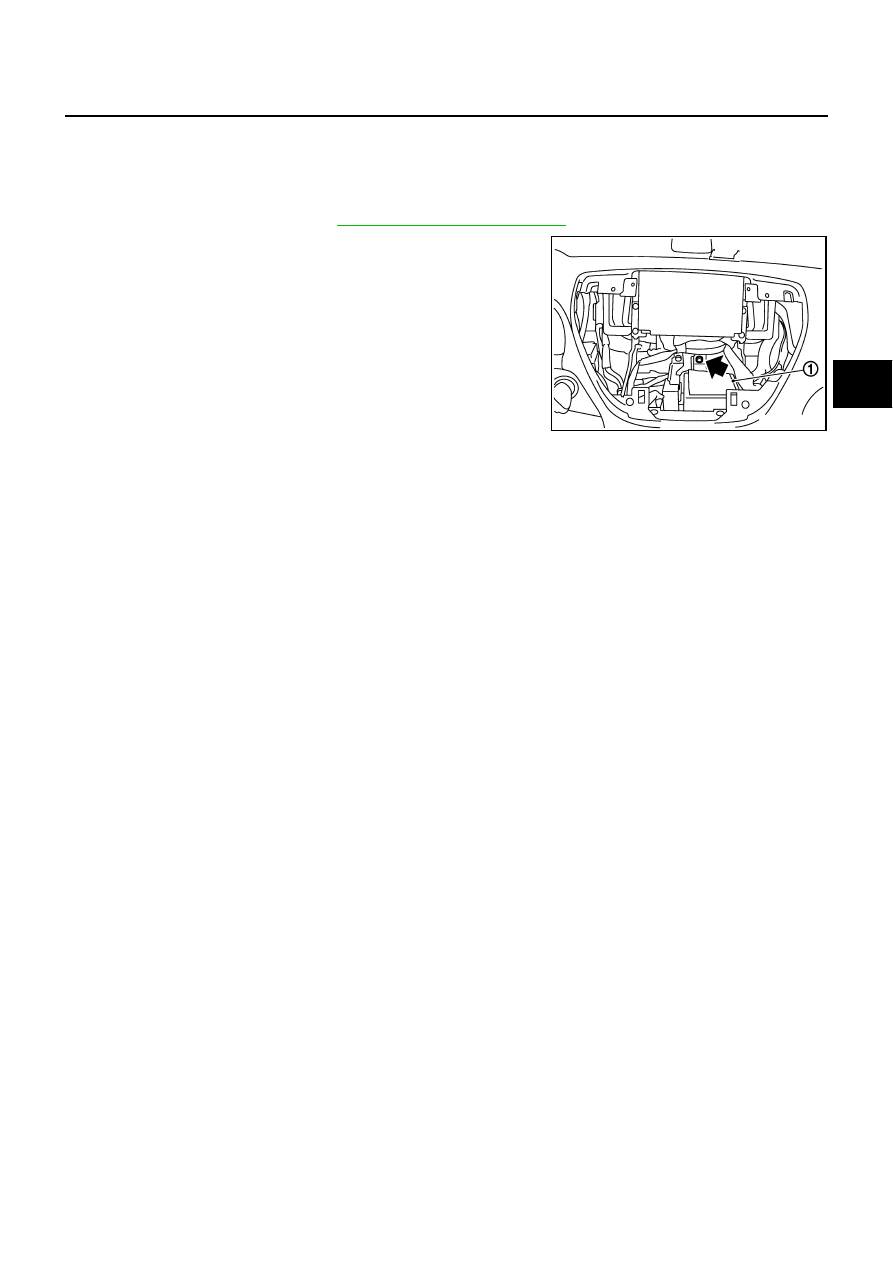

Remove the low tire pressure warning control unit (1).

INSTALLATION

Note the following, and installation is the reverse order of removal.

●

When installing the low tire pressure warning control unit, tighten bolt to the specified torque.

SEIA0753E

Low tire pressure warning control unit bolt

: 3.4 N·m (0.35 kg-m, 30 in-lb)

WT-50

COMBINATION FLASHER UNIT

COMBINATION FLASHER UNIT

PFP:25730

Removal and Installation

NES000HJ

REMOVAL

1.

Turn the ignition switch OFF and disconnect the battery cable from the negative terminal.

2.

Remove cluster lid center lower. Refer to

IP-10, "Removal and Installation"

 .

3.

Remove console box assembly. Refer to

IP-10, "Removal and Installation"

 .

4.

Remove CD auto changer. Refer to

AV-52, "Removal and Installation of CD Auto Changer"

 .

5.

Remove combination flasher unit bolt.

6.

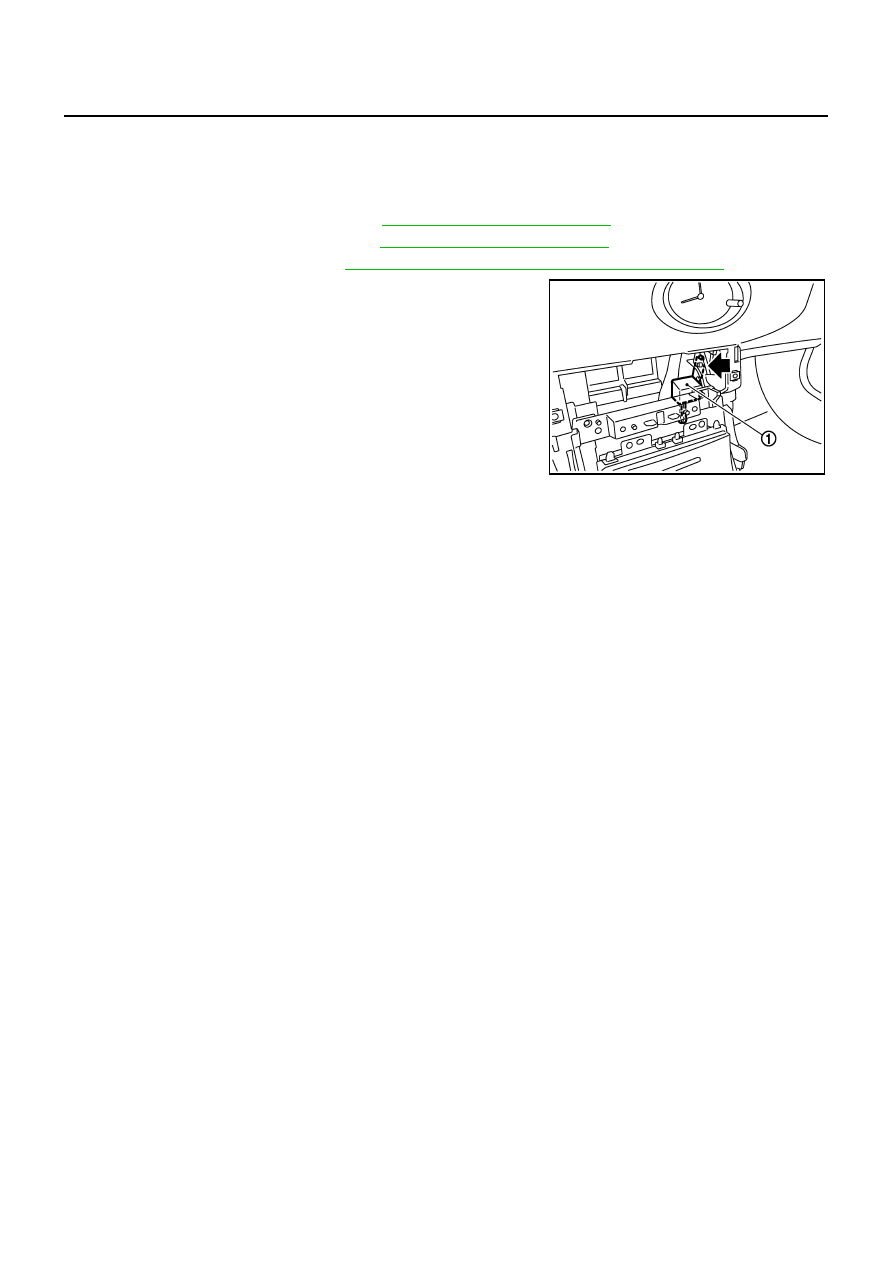

Remove combination flasher unit (1).

7.

Disconnect combination flasher unit harness connector.

INSTALLATION

Note the following, and installation is the reverse order of removal.

●

When installing the low tire pressure warning control unit, tighten bolt to the specified torque.

SEIA0784E

Combination flasher unit bolt

: 3.4 N·m (0.35 kg-m, 30 in-lb)

TRANSMITTER

WT-51

C

D

F

G

H

I

J

K

L

M

A

B

WT

TRANSMITTER

PFP:40700

Removal and Installation

NES000D9

REMOVAL

1.

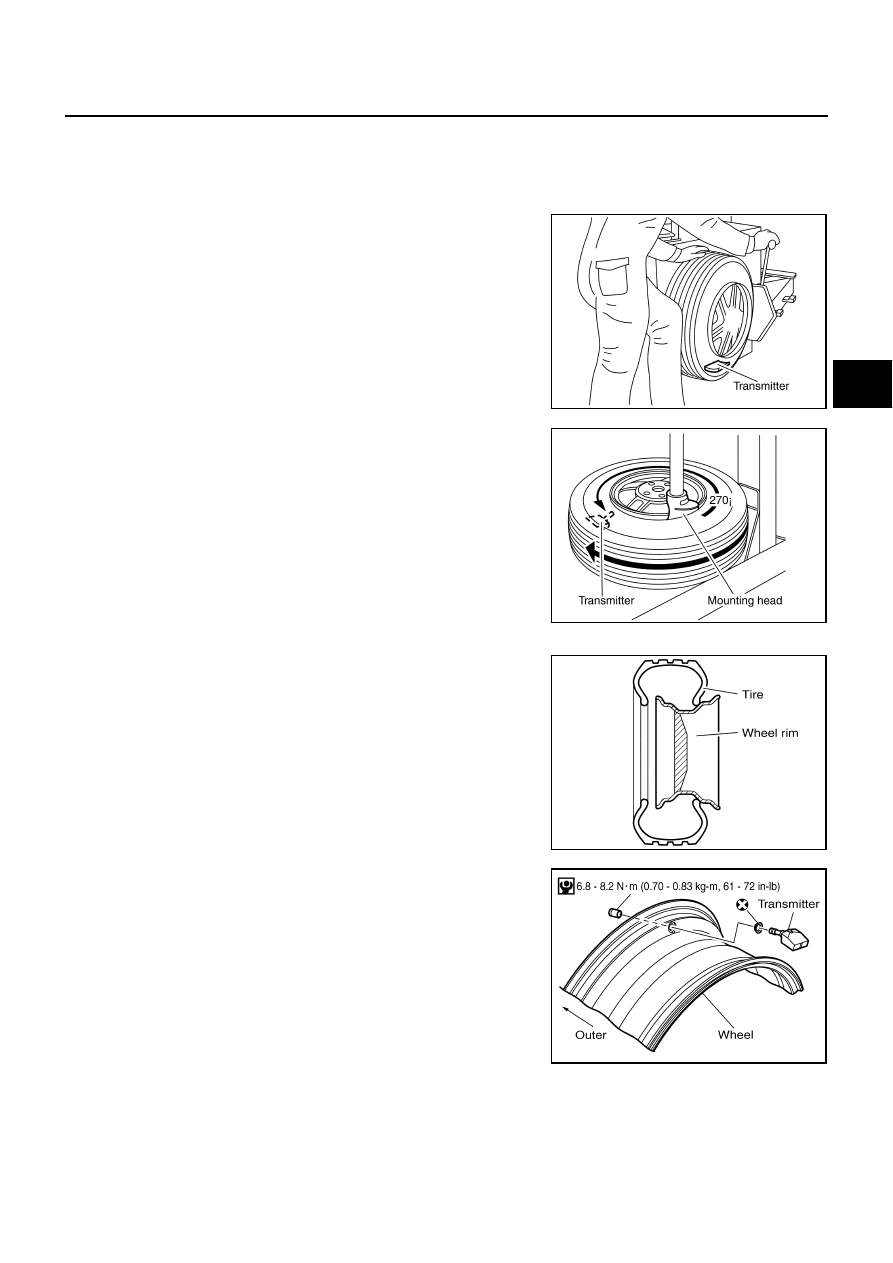

Deflate tire. Unscrew transmitter retaining nut and allow transmitter to fall into tire.

2.

Gently bounce tire so that transmitter falls to bottom of tire.
Place on tire changing machine and break both tire beads
ensuring that the transmitter remains at the bottom of the tire.

3.

Turn tire so that valve hole is at bottom and bounce so that
transmitter is near valve hole. Carefully lift tire onto turntable and
position valve hole (and transmitter) 270 degree from mounting/
dismounting head.

4.

Lubricate tire well and remove first side of the tire. Reach inside
the tire and remove the transmitter. Remove second side of tire.

INSTALLATION

1.

Put first side of tire onto rim.

2.

Mount transmitter on rim and tighten nut.

CAUTION:

Speed for tightening nut should be less than 40 rpm.

SEIA0047E

SEIA0048E

SEIA0049E

SEIA0203E

WT-52

TRANSMITTER

3.

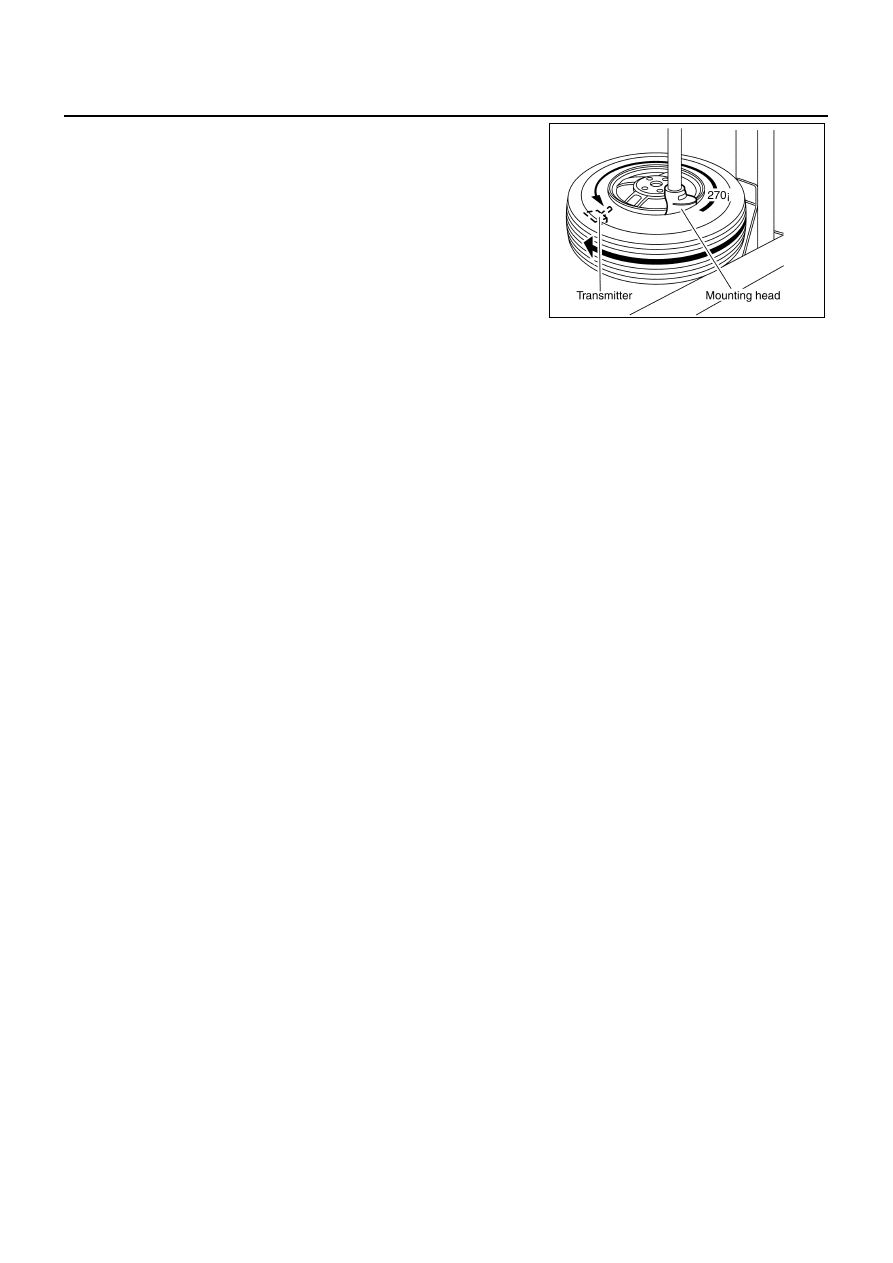

Place wheel on turntable of tire machine. Ensure that transmitter
is 270 degree from mounting head when second side of tire is
fitted.

CAUTION:

Never touch the transmitter at mounting head.

4.

Lubricate tire well and fit second side of tire as normal. Ensure
that tire does not rotate relative to rim.

5.

Inflate tire and fit to appropriate wheel position.

SEIA0048E
