TROUBLE DIAGNOSIS FOR SYSTEM

SCS-41

C

D

F

G

H

I

J

K

L

M

A

B

SCS

Shock Absorber Actuator

NES000CC

CONSULT-II REFERENCE VALUE IN DATA MONITOR MODE

Data are reference value.

ACTIVE DAMPER SUSPENSION CONTROL UNIT TERMINALS AND REFERENCE VALUE

Data are reference value and are measured between each terminal and ground.

CAUTION:

When using a circuit tester to measure voltage for inspection, be sure not to extend forcibly any connector terminals.

Monitored item

Content

Condition

Display value

DAMP MTR FR [step]

Condition of front shock
absorber actuator RH

Vehicle stopped

0 step

Vehicle running

-60 - 80 step

DAMP MTR FL [step]

Condition of front shock
absorber actuator LH

Vehicle stopped

0 step

Vehicle running

-60 - 80 step

DAMP MTR RR [step]

Condition of rear shock
absorber actuator RH

Vehicle stopped

0 step

Vehicle running

-60 - 80 step

DAMP MTR RL [step]

Condition of rear shock
absorber actuator LH

Vehicle stopped

0 step

Vehicle running

-60 - 80 step

Terminal

Wire

color

Item

Condition

Data (Approx.)

9

R

Front shock absorber actuator RH (A)

Vehicle speed: 25 km/h (16 MPH) or more

Repeats 0 V - battery voltage

25

BR

Front shock absorber actuator LH (A)

Vehicle speed: 25 km/h (16 MPH) or more

Repeats 0 V - battery voltage

26

LG

Front shock absorber actuator LH (B')

Vehicle speed: 25 km/h (16 MPH) or more

Repeats 0 V - battery voltage

27

R/B

Rear shock absorber actuator RH (B)

Vehicle speed: 25 km/h (16 MPH) or more

Repeats 0 V - battery voltage

28

L/R

Rear shock absorber actuator LH (A')

Vehicle speed: 25 km/h (16 MPH) or more

Repeats 0 V - battery voltage

29

PU

Rear shock absorber actuator LH (B)

Vehicle speed: 25 km/h (16 MPH) or more

Repeats 0 V - battery voltage

30

Y/B

Rear shock absorber actuator LH (B')

Vehicle speed: 25 km/h (16 MPH) or more

Repeats 0 V - battery voltage

34

R/W

Front shock absorber actuator LH (A')

Vehicle speed: 25 km/h (16 MPH) or more

Repeats 0 V - battery voltage

35

SB

Rear shock absorber actuator RH (A)

Vehicle speed: 25 km/h (16 MPH) or more

Repeats 0 V - battery voltage

36

B/W

Rear shock absorber actuator RH (B')

Vehicle speed: 25 km/h (16 MPH) or more

Repeats 0 V - battery voltage

37

B/P

Rear shock absorber actuator LH (A)

Vehicle speed: 25 km/h (16 MPH) or more

Repeats 0 V - battery voltage

38

L

Front shock absorber actuator RH (B)

Vehicle speed: 25 km/h (16 MPH) or more

Repeats 0 V - battery voltage

39

OR

Front shock absorber actuator RH (A')

Vehicle speed: 25 km/h (16 MPH) or more

Repeats 0 V - battery voltage

42

L/R

Front shock absorber actuator power
supply

Ignition switch: ON

Battery voltage

Ignition switch: OFF

0 V

43

G

Front shock absorber actuator RH (B')

Vehicle speed: 25 km/h (16 MPH) or more

Repeats 0 V - battery voltage

44

L/W

Front shock absorber actuator LH (B)

Vehicle speed: 25 km/h (16 MPH) or more

Repeats 0 V - battery voltage

45

G/Y

Rear shock absorber actuator RH (A')

Vehicle speed: 25 km/h (16 MPH) or more

Repeats 0 V - battery voltage

48

B/R

Rear shock absorber actuator power
supply

Ignition switch: ON

Battery voltage

Ignition switch: OFF

0 V

SCS-42

TROUBLE DIAGNOSIS FOR SYSTEM

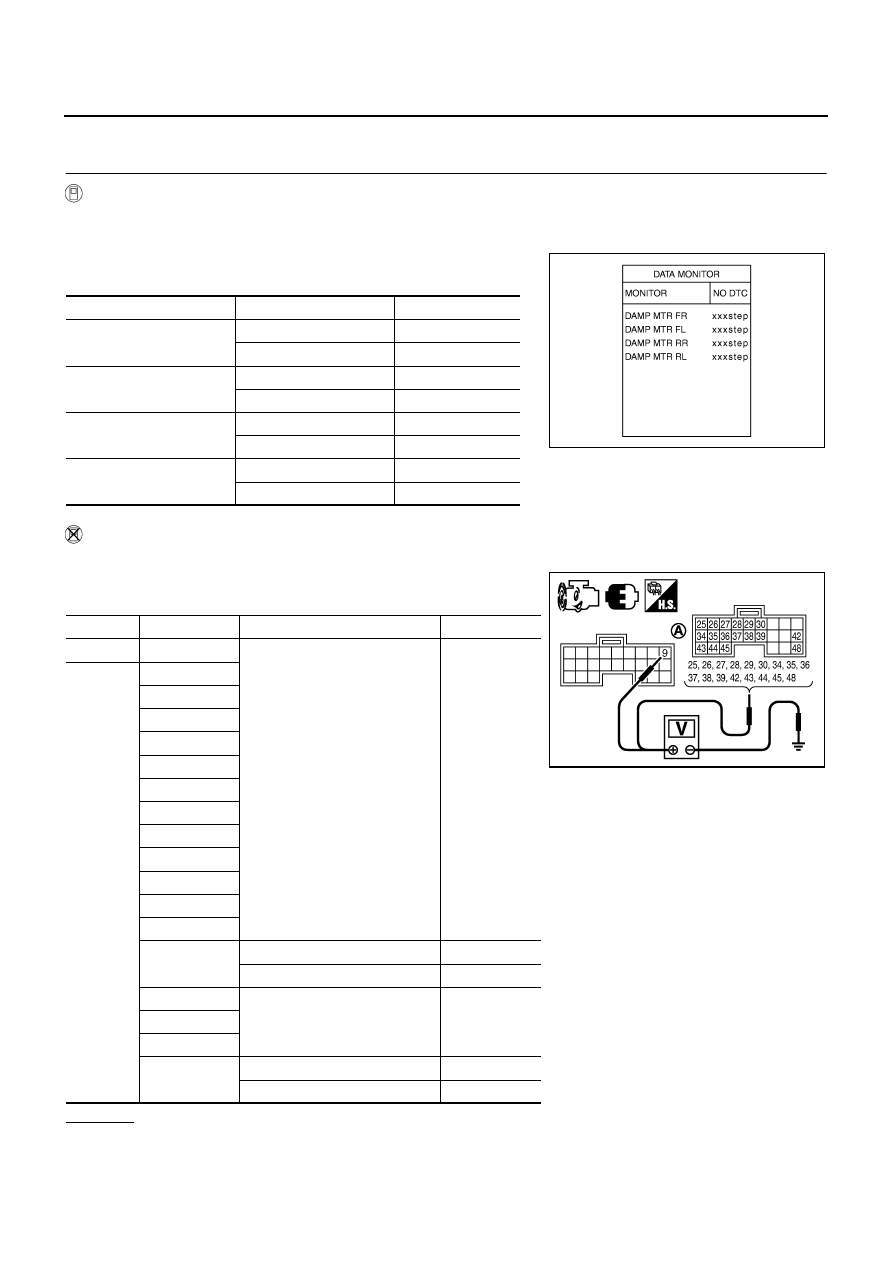

DIAGNOSTIC PROCEDURE

1.

CHECK VEHICLE SHOCK ABSORBER ACTUATOR

 With CONSULT-II

1.

Start engine.

2.

Select “DATA MONITOR” mode for “ACT D/SUS” with CONSULT-II.

3.

Read out the value of “DAMP MTR FR”, “DAMP MTR FL”,
“DAMP MTR RR” and “DAMP MTR RL”.

 Without CONSULT-II

1.

Start engine.

2.

Check signal between active damper suspension control unit
harness connector (A) terminals and ground.

OK or NG

OK >> GO

TO

8.

NG

>> GO TO 2.

Monitored item

Condition

Display value

DAMP MTR FR

Vehicle stopped

0 step

Vehicle running

-60 - 80 step

DAMP MTR FL

Vehicle stopped

0 step

Vehicle running

-60 - 80 step

DAMP MTR RR

Vehicle stopped

0 step

Vehicle running

-60 - 80 step

DAMP MTR RL

Vehicle stopped

0 step

Vehicle running

-60 - 80 step

SEIA0714E

Connector

Terminal

Condition

Data (Approx.)

B37

9 - Ground

Vehicle speed: 25 km/h (16 MPH)

or more

Repeats 0 V -
battery voltage

B38

25 - Ground

26 - Ground

27 - Ground

28 - Ground

29 - Ground

30 - Ground

34 - Ground

35 - Ground

36 - Ground

37 - Ground

38 - Ground

39 - Ground

42 - Ground

Ignition switch: ON

Battery voltage

Ignition switch: OFF

0 V

43 - Ground

Vehicle speed: 25 km/h (16 MPH)

or more

Repeats 0 V -
battery voltage

44 - Ground

45 - Ground

48 - Ground

Ignition switch: ON

Battery voltage

Ignition switch: OFF

0 V

SEIA0715E

TROUBLE DIAGNOSIS FOR SYSTEM

SCS-43

C

D

F

G

H

I

J

K

L

M

A

B

SCS

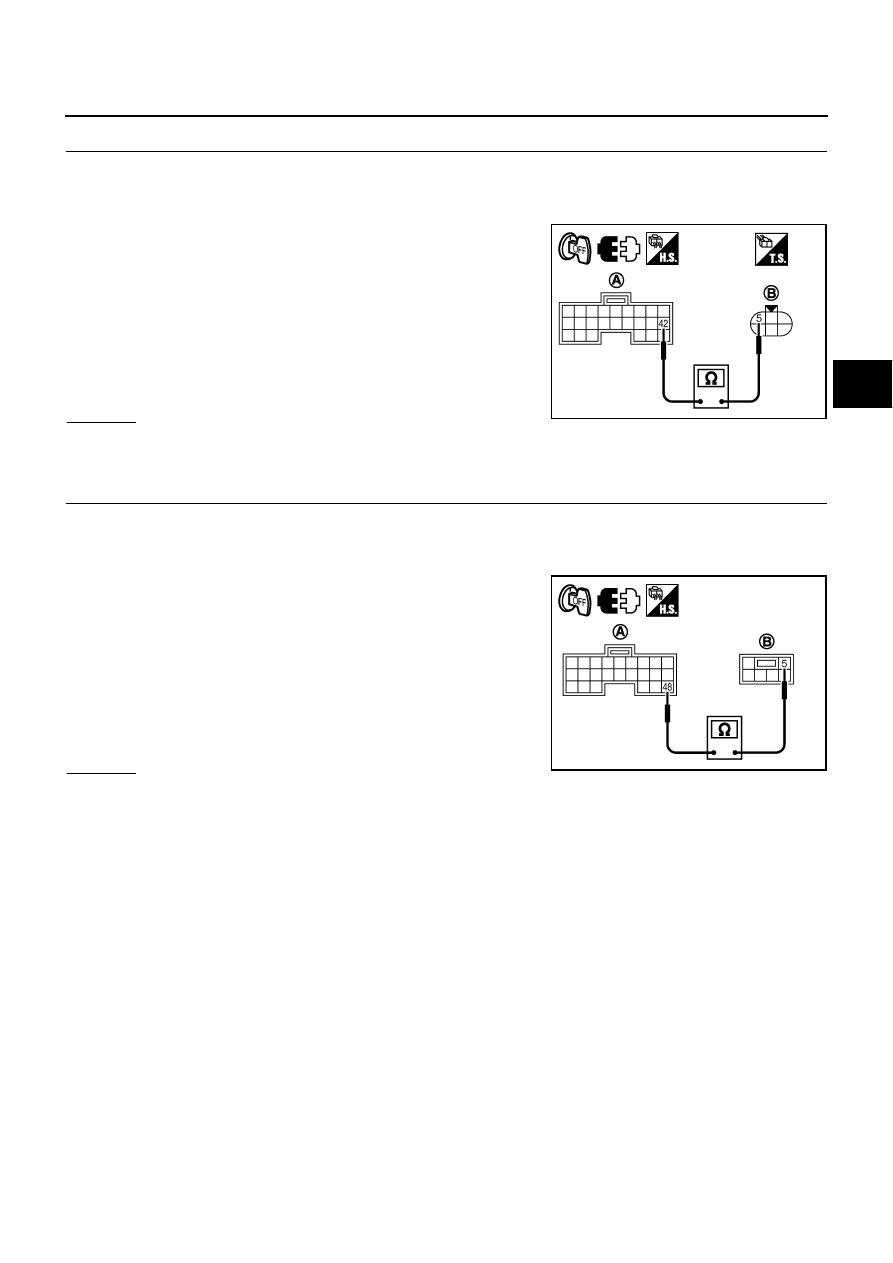

2.

CHECK FRONT SHOCK ABSORBER ACTUATOR POWER SUPPLY CIRCUIT

1.

Turn ignition switch “OFF”.

2.

Disconnect active damper suspension control unit harness connector and the front shock absorber actua-
tor harness connector.

3.

Check continuity between the following terminals.

–

Active damper suspension control unit harness connector (A)
B38 terminal 42 and front shock absorber actuator LH harness
connector (B) E61 terminal 5.

–

Active damper suspension control unit harness connector (A)
B38 terminal 42 and front shock absorber actuator RH harness
connector (B) E31 terminal 5.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 3.

NG

>> Repair or replace damaged parts.

3.

CHECK REAR SHOCK ABSORBER ACTUATOR POWER SUPPLY CIRCUIT

1.

Turn ignition switch “OFF”.

2.

Disconnect active damper suspension control unit harness connector and the rear shock absorber actua-
tor harness connector.

3.

Check continuity between the following terminals.

–

Active damper suspension control unit harness connector (A)
B38 terminal 48 and rear shock absorber actuator LH harness
connector (B) B26 terminal 5.

–

Active damper suspension control unit harness connector (A)
B38 terminal 48 and rear shock absorber actuator RH harness
connector (B) B226 terminal 5.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 4.

NG

>> Repair or replace damaged parts.

Continuity should exist.

SEIA0716E

Continuity should exist.

SEIA0717E

SCS-44

TROUBLE DIAGNOSIS FOR SYSTEM

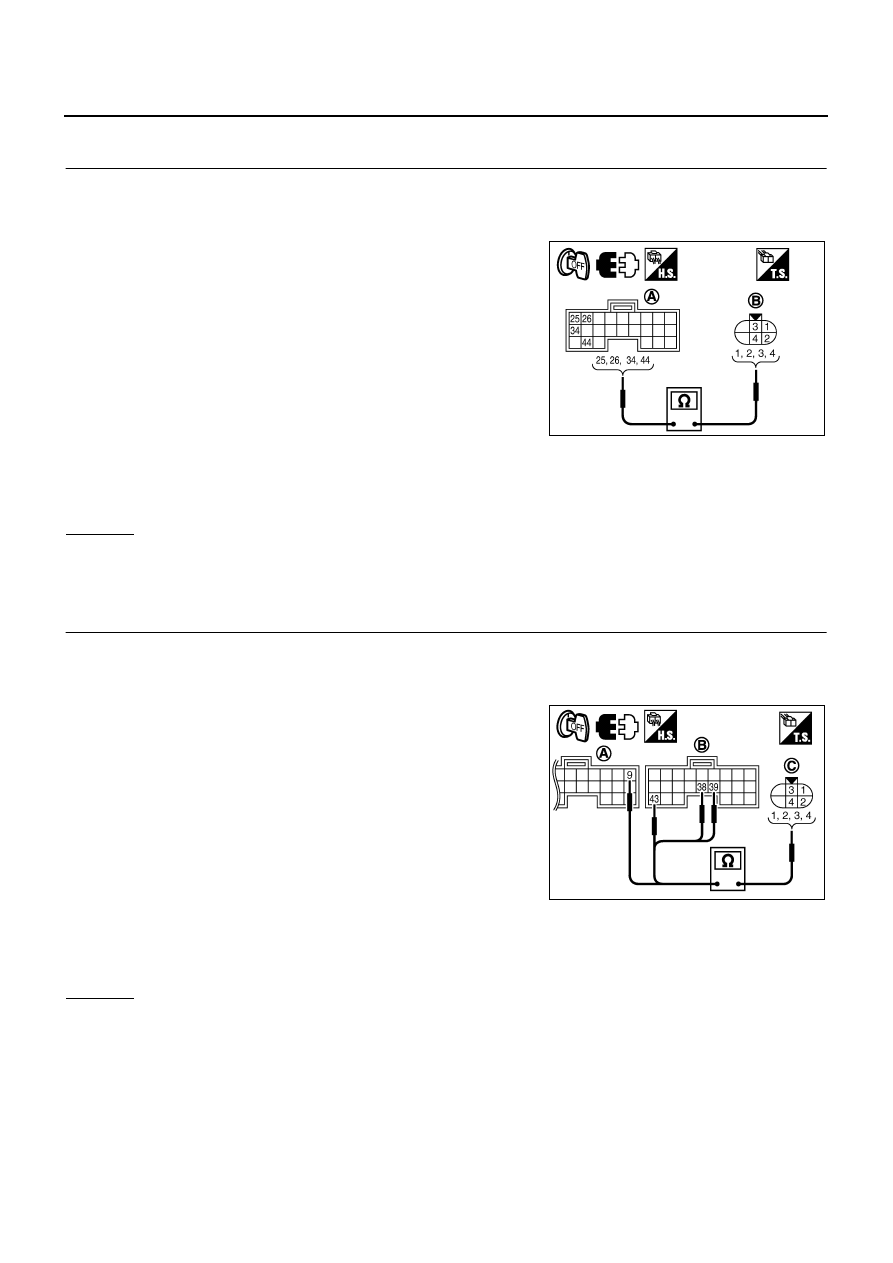

4.

CHECK HARNESS BETWEEN ACTIVE DAMPER SUSPENSION CONTROL UNIT AND FRONT

SHOCK ABSORBER ACTUATOR LH

1.

Turn ignition switch “OFF”.

2.

Disconnect active damper suspension control unit harness connector and the front shock absorber actua-
tor LH harness connector.

3.

Check continuity between the following terminals.

–

Active damper suspension control unit harness connector (A)
B38 terminal 25 and front shock absorber actuator LH harness
connector (B) E61 terminal 1.

–

Active damper suspension control unit harness connector (A)
B38 terminal 26 and front shock absorber actuator LH harness
connector (B) E61 terminal 4.

–

Active damper suspension control unit harness connector (A)
B38 terminal 34 and front shock absorber actuator LH harness
connector (B) E61 terminal 2.

–

Active damper suspension control unit harness connector (A)
B38 terminal 44 and front shock absorber actuator LH harness connector (B) E61 terminal 3.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 5.

NG

>> Repair or replace damaged parts.

5.

CHECK HARNESS BETWEEN ACTIVE DAMPER SUSPENSION CONTROL UNIT AND FRONT

SHOCK ABSORBER ACTUATOR RH

1.

Turn ignition switch “OFF”.

2.

Disconnect active damper suspension control unit harness connector and the front shock absorber actua-
tor RH harness connector.

3.

Check continuity between the following terminals.

–

Active damper suspension control unit harness connector (A)
B37 terminal 9 and front shock absorber actuator RH harness
connector (C) E31 terminal 1.

–

Active damper suspension control unit harness connector (B)
B38 terminal 38 and front shock absorber actuator RH harness
connector (C) E31 terminal 3.

–

Active damper suspension control unit harness connector (B)
B38 terminal 39 and front shock absorber actuator RH harness
connector (C) E31 terminal 2.

–

Active damper suspension control unit harness connector (B)
B38 terminal 43 and front shock absorber actuator RH harness connector (C) E31 terminal 4.

Also check harness for short to ground and short to power.

OK or NG

OK

>> GO TO 6.

NG

>> Repair or replace damaged parts.

Continuity should exist.

SEIA0718E

Continuity should exist.

SEIA0719E
