STEP LAMP

PFP:26420

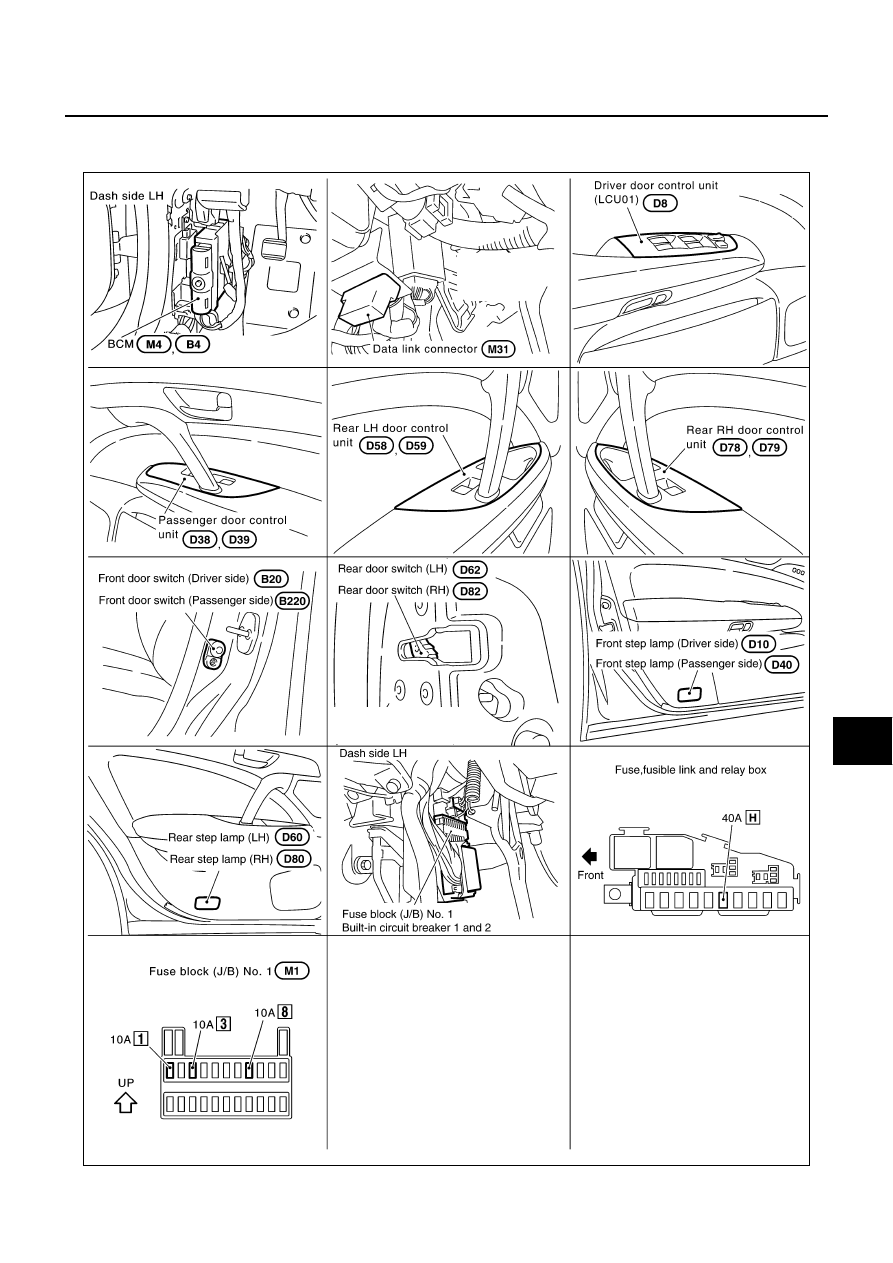

Component Parts and Harness Connector Location

NKS001A6

PKIC1739E

LT-146

STEP LAMP

System Description

NKS001A7

POWER SUPPLY AND GROUND

Power is supplied at all times

●

to driver door control unit (LCU 01) terminal 14, and

●

to rear LH door control unit terminal 6

●

through circuit breaker-1, located in the fuse block (J/B) No. 1

●

to BCM (body control module) terminal 105

●

through 10A fuse [No. 3, located in the fuse block (J/B) No. 1]

●

to all step lamps terminal 1

●

through 10A fuse [No. 8, located in the fuse block (J/B) No. 1]

●

to passenger door control unit terminal 6, and

●

to rear RH door control unit terminal 6

●

through circuit breaker-2, located in the fuse block (J/B) No. 1.

Ground is supplied

●

to driver door control unit terminal 15

●

through grounds M24 and M114

●

to passenger door control unit terminal 7

●

through grounds M24 and M114

●

to rear LH door control unit terminal 7

●

through grounds B17 and B57

●

to rear RH door control unit terminal 7

●

through grounds B217 and B256

●

to BCM (body control module) terminal 56 and 113 through grounds M24 and M114.

OPERATING PROCEDURE

BCM is connected to driver door control unit as DATA LINE A-3.
Then driver door control unit is connected to each door control unit.
When any door switch is in OPEN position, ground is supplied

●

to BCM terminals 33, 37, 142, or 143

●

through driver side, passenger side, rear LH or RH door switch.

Then BCM sends a signal to the driver door control unit (LCU 01) to turn on step lamp. With ground supplied,
step lamp turns on.

STEP LAMP

LT-147

C

D

E

F

G

H

I

J

L

M

A

B

LT

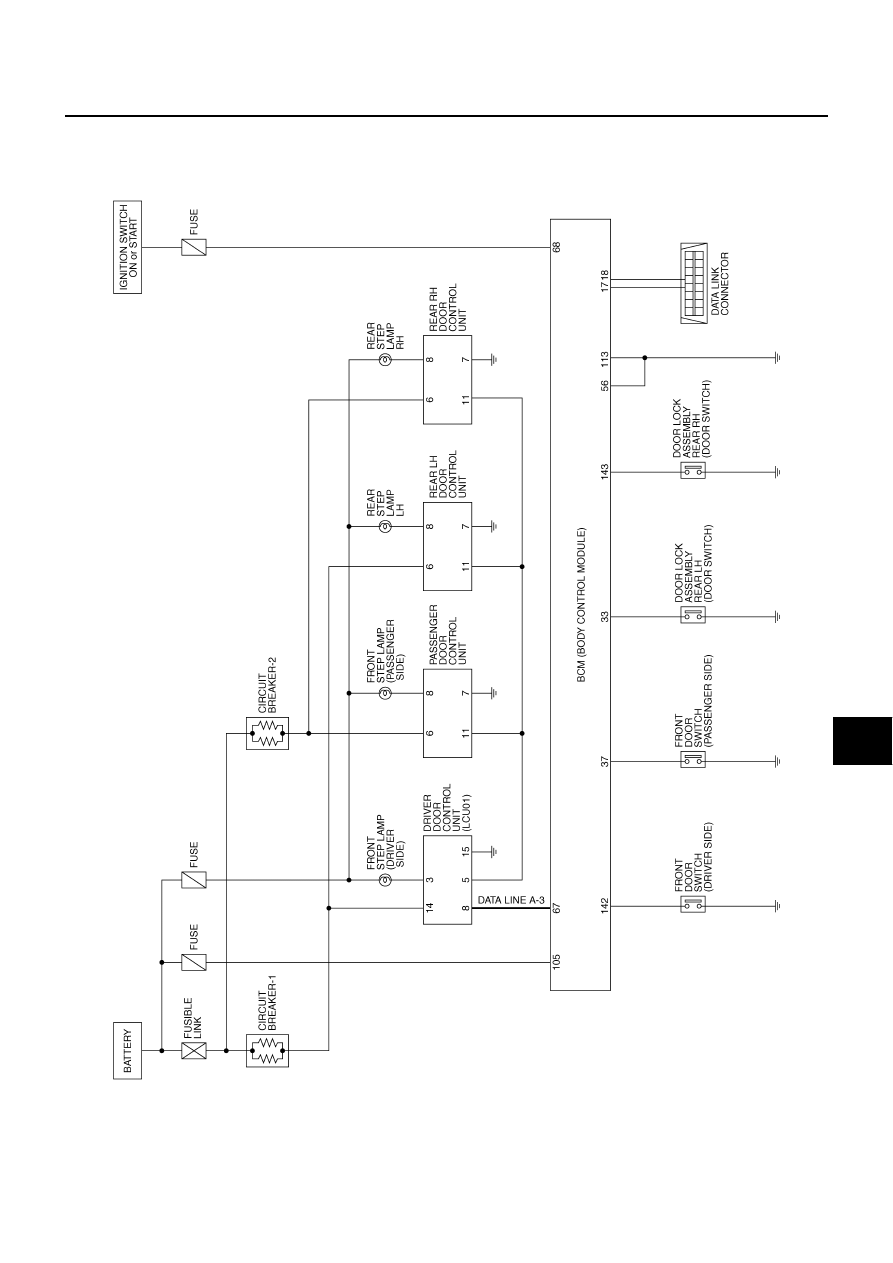

Schematic

NKS001A8

TKWM0205E

LT-148

STEP LAMP

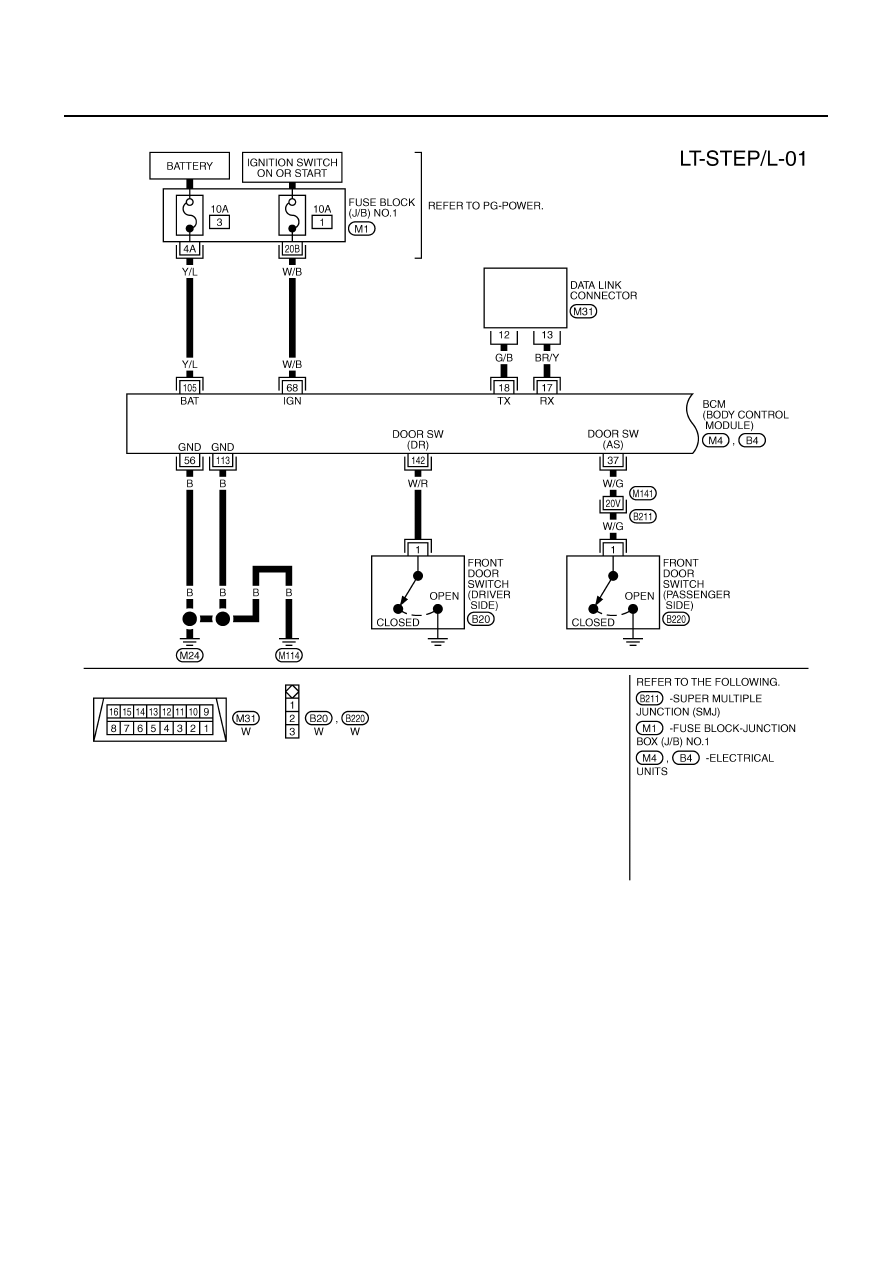

Wiring Diagram — STEP/L —

NKS001A9

TKWM3716E
