INSTRUMENT PANEL ASSEMBLY

IP-15

C

D

E

F

G

H

J

K

L

M

A

B

IP

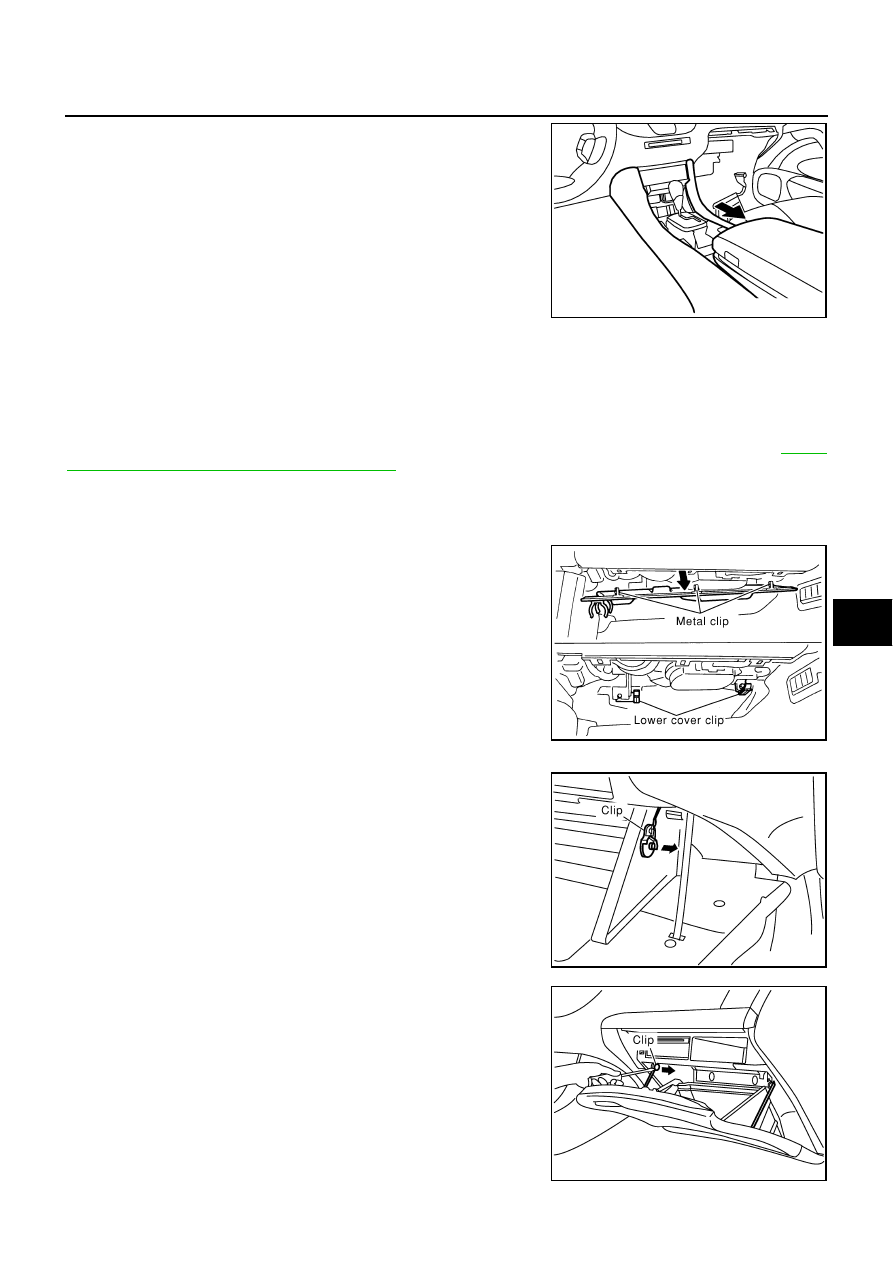

2.

Pull center console rearward of vehicle, and remove it from
instrument panel and rear cooler duct.

3.

Disconnect connectors, and remove console box assembly.

NOTE:
For easier installation, remove console finisher, console rear cover, center ventilator grille and console
box finisher first.

(N) CD Auto Changer

Remove screws with power tool, disconnect connectors, and remove CD auto changer. Refer to

AV-52,

"Removal and Installation of CD Auto Changer"

 .

NOTE:
To remove CD auto changer alone, slide console backward, open front of console outward, then remove it.

(O) Instrument Lower Cover

1.

Push down front of instrument lower cover, and disconnect
metal clips.

2.

Pull instrument lower cover horizontally, and remove it from
lower cover clips.

CAUTION:

Remove connectors of air bag (as connected) from instru-
ment lower cover.

(P) Glove Box

1.

Pull clips of dumper to right side of vehicle, and remove it.

2.

Disconnect clips of strap.

3.

Remove glove box pins, and remove glove box.

SIIA0798E

SIIA0799E

SIIA0800E

SIIA0801E

IP-16

INSTRUMENT PANEL ASSEMBLY

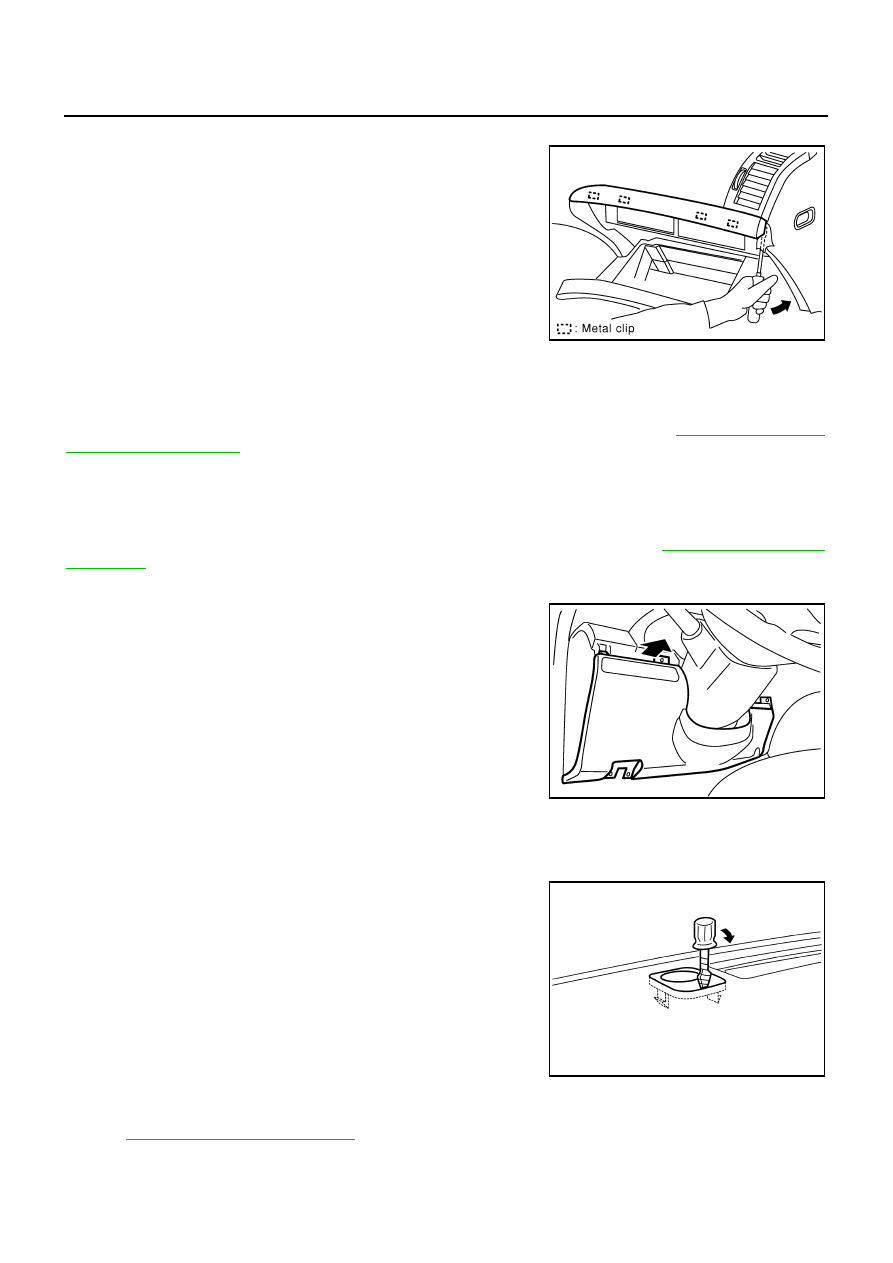

(Q) Instrument Finisher

Insert cloth-covered screw driver into gaps between instrument fin-
isher and instrument panel on left side of instrument finisher, and dis-
connect metal clips.

(R) Glove Box Cover

Remove screws with power tool and glove box striker, disconnect connectors, and remove glove box cover.

(S) Audio Unit

Remove bolts with power tool, disconnect connectors, and remove audio unit. Refer to

AV-52, "Removal and

Installation of Audio Unit"

 .

(T) Instrument Reinforcement

Remove four nuts, and remove instrument reinforce.

(U) Front Passenger Air Bag Module

Remove bolts with power tool, and remove front passenger air bag module. Refer to

SRS-45, "Removal and

Installation"

 .

(V) Instrument Lower Driver Panel

1.

Remove hood lock opener lever, and screws with power tool.

2.

Pull instrument lower driver panel straight to your side, discon-
nect connectors, and remove instrument lower driver panel.

(W) Knee Protector Lower

Remove screws and then remove knee protector.

(X) Instrument Panel Mask (LH/RH)

Insert cloth-covered screw driver into gaps between instrument
panel mask and instrument panel, lift instrument mask up, and
remove instrument panel mask.

(Y) Front Pillar Garnish

Pull front pillar garnish straight inside of vehicle, disengage metal clips, and remove front pillar garnish.
Refer to

EI-43, "Removal and Installation"

 .

SIIA0802E

SIIA0803E

SIIA0384J

INSTRUMENT PANEL ASSEMBLY

IP-17

C

D

E

F

G

H

J

K

L

M

A

B

IP

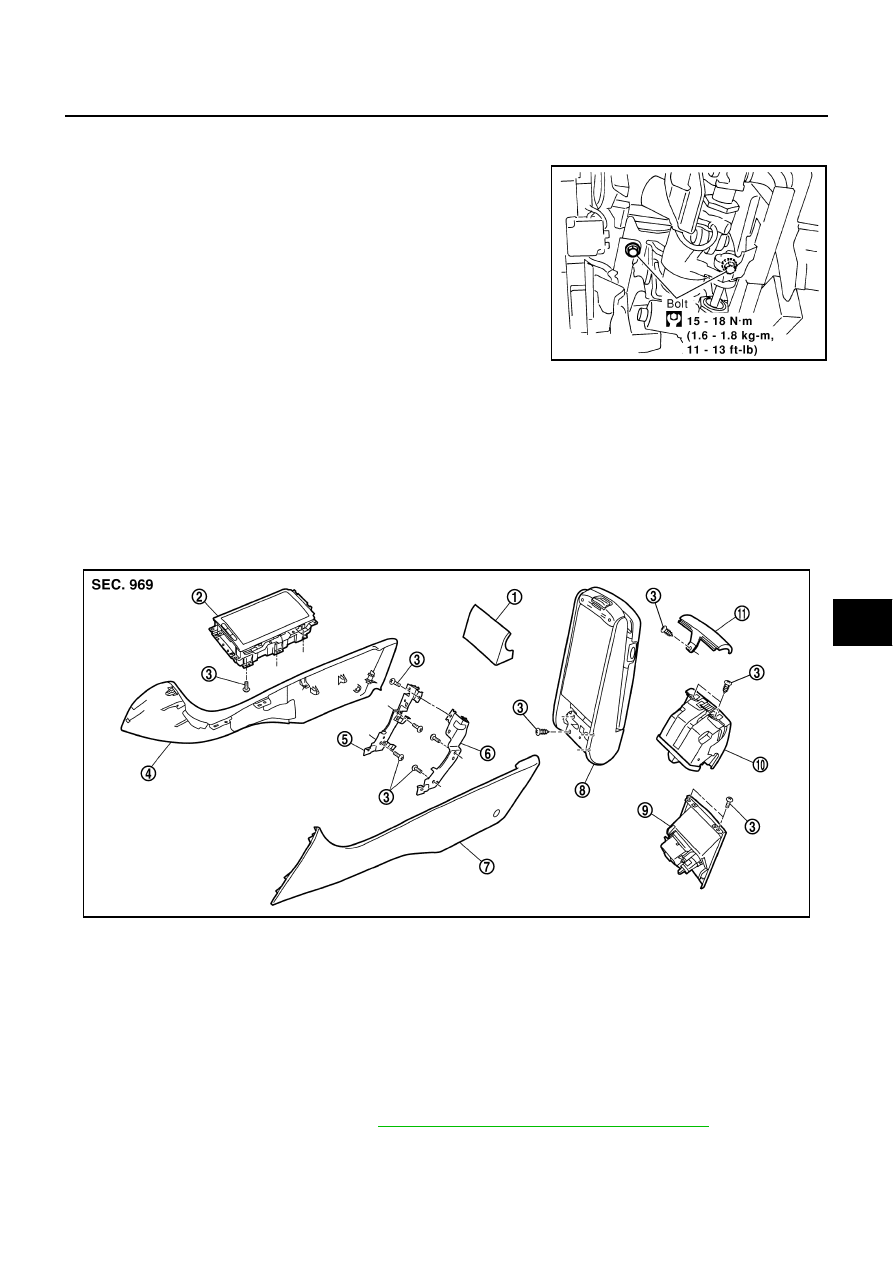

(Z) Instrument  Panel

1.

Remove ignition key lamp, remove screws, and remove instrument panel bracket.

2.

Remove bolts, and lower steering column.

3.

Remove bolts, nuts and screws securing instrument panel with power tool, and remove instrument panel.

CAUTION:

●

To install, confirm locating pins on back of instrument panel are completely inserted into holes
on vehicle.

●

Do not leave harness stuck when installing.

INSTALLATION

Install in the reverse order of removal.

Disassembly and Assembly

NIS00125

CONSOLE BOX ASSEMBLY

Disassembly

1.

Remove console finisher.

2.

Remove console rear cover.

3.

Remove console lid.

4.

Remove center ventilator grille. Refer to

ATC-143, "Removal of Center Ventilator Grilles"

 .

5.

Remove console box finisher.

6.

Remove console box.

SIIA0804E

PIIB1775E

1.

Console finisher

2.

Console pocket

3.

Screw

4.

Pad A

5.

Console reinforcement (right)

6.

Console reinforcement (left)

7.

Pad B

8.

Console lid

9.

Console box finisher

10. Center ventilator grille

11. Console rear cover

IP-18

INSTRUMENT PANEL ASSEMBLY

7.

Remove bracket.

Assembly

Assemble in the reverse order of disassembly.
