Infiniti Q45. Manual - part 297

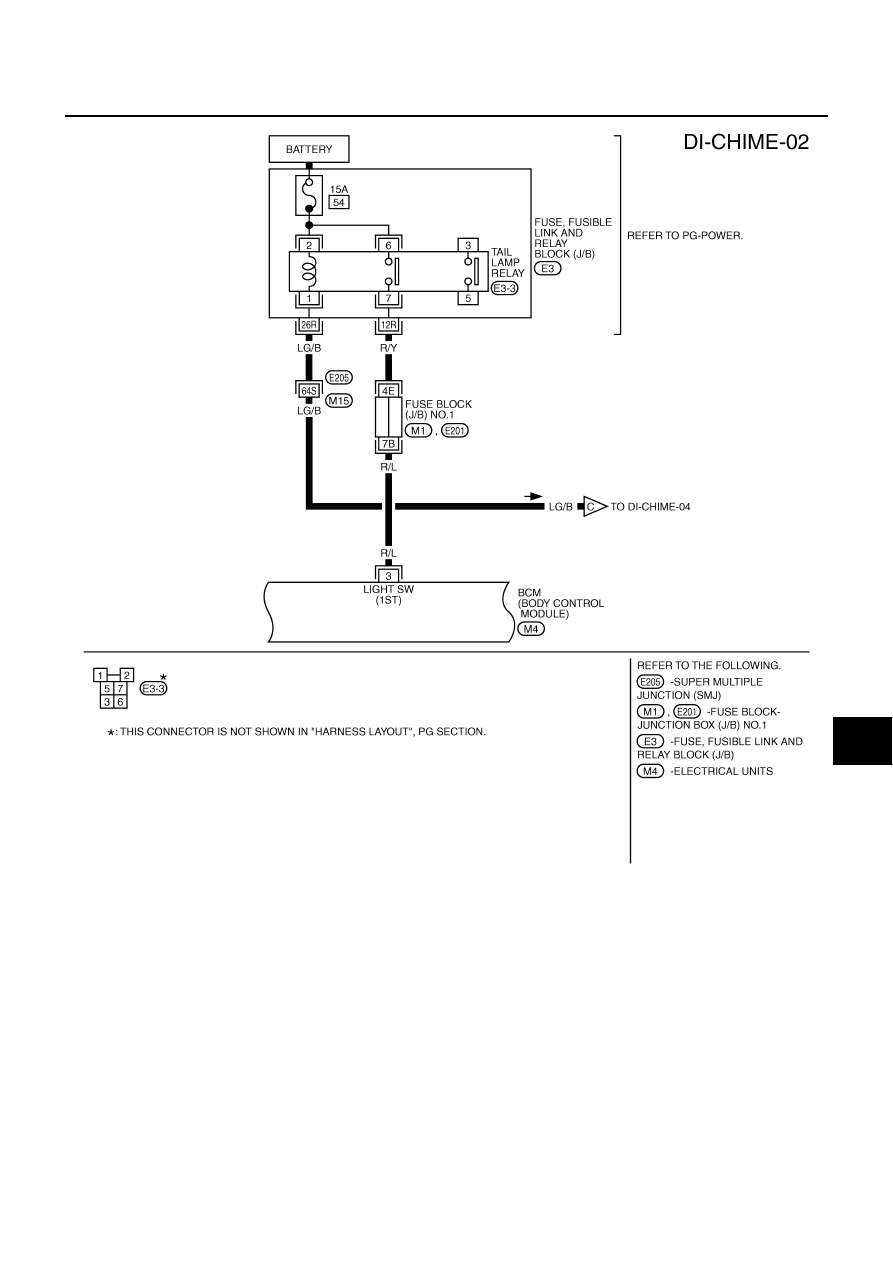

WARNING CHIME

DI-55

C

D

E

F

G

H

I

J

L

M

A

B

DI

TKWM1553E

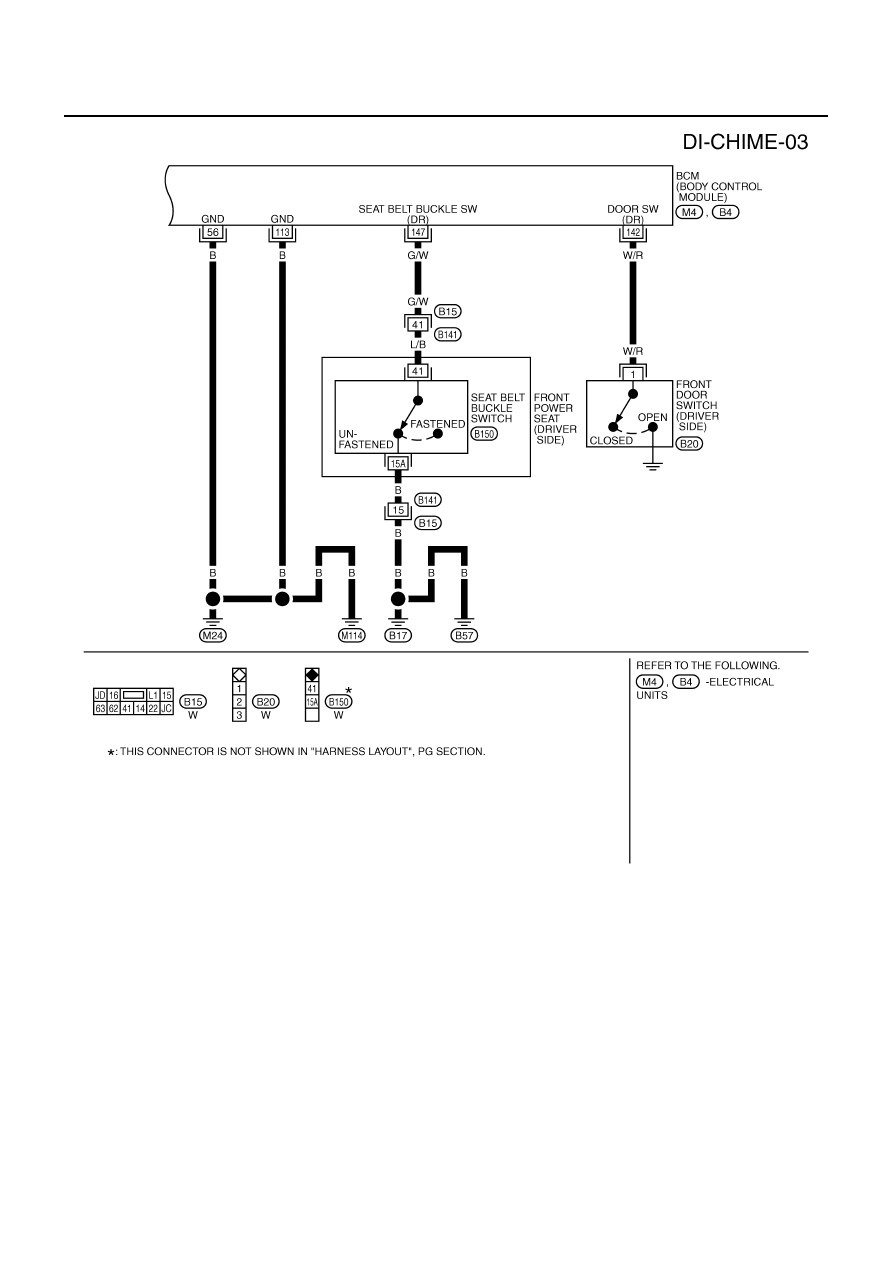

DI-56

WARNING CHIME

TKWM1554E

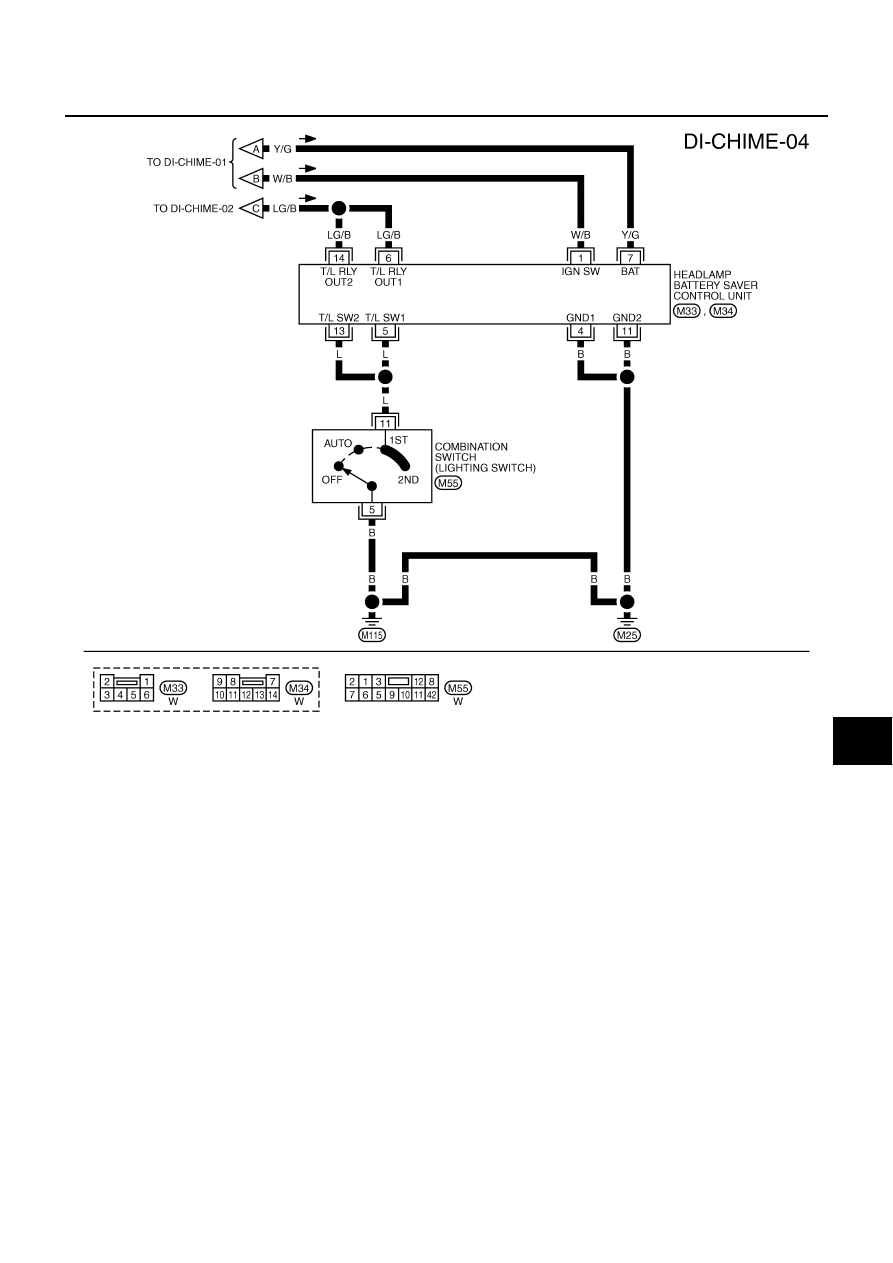

WARNING CHIME

DI-57

C

D

E

F

G

H

I

J

L

M

A

B

DI

TKWM3739E

DI-58

WARNING CHIME

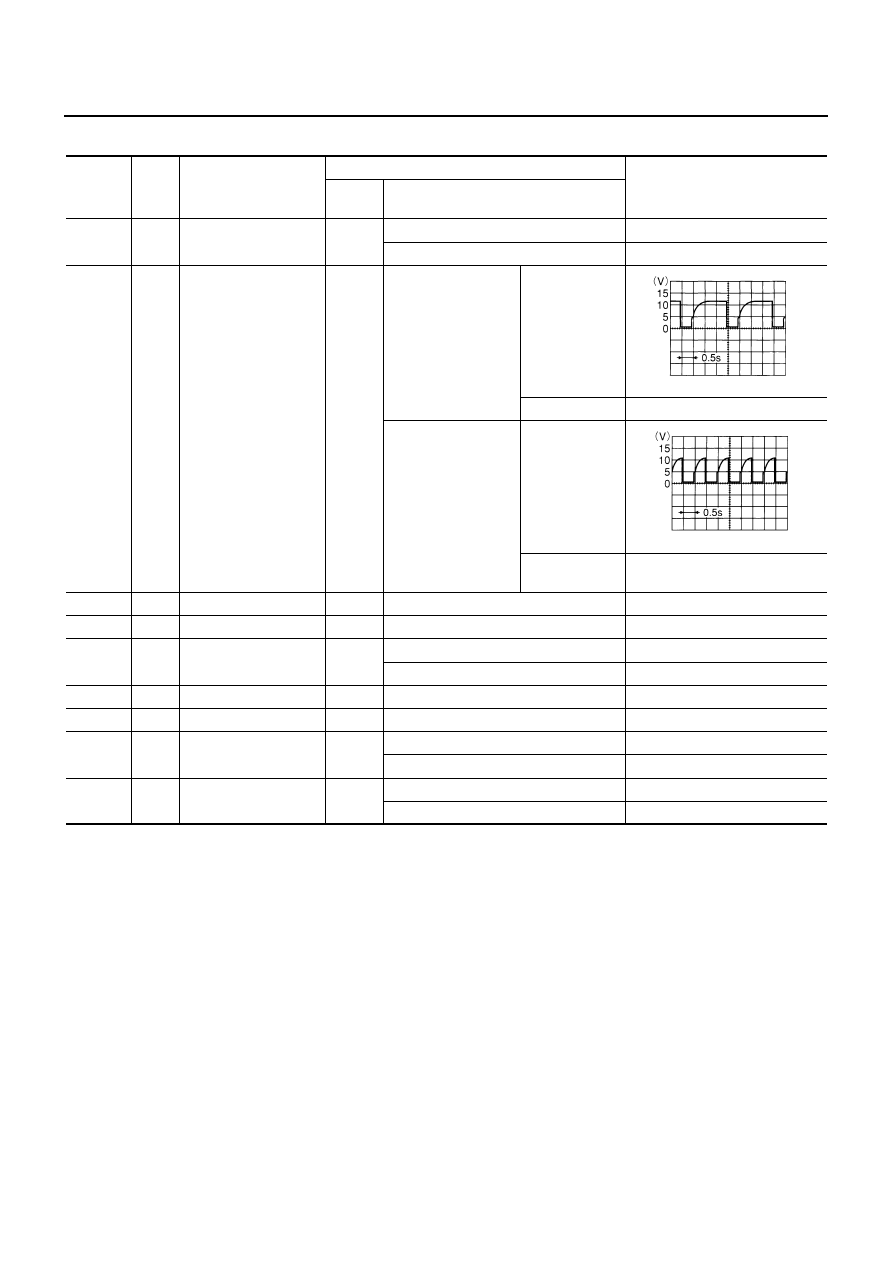

Terminals and Reference Value Chart for BCM

NKS001C4

Terminal

No.

Wire

color

Item

Condition

Reference value

 (Approx.)

Ignition

switch

Operation

3

R/L

Lighting switch signal

OFF

Lighting switch is 1ST or 2ND position.

12 V

Lighting switch is OFF position.

0 V

12

BR

Warning chime signal

OFF

[Ignition key warning
chime]
Driver door is open.
Lighting switch is OFF
position.

Key is inserted.

Key is removed.

12 V

[Light warning chime]
Lighting switch is 1ST
or 2ND position.

Driver door is
open.

Driver door is
closed.

12 V

56

B

Ground

ON

0 V

68

W/B

Ignition switch (ON)

ON

Battery voltage

69

PU/W

Key switch and key lock
solenoid (key switch)

OFF

Key is removed.

0 V

Key is inserted.

12 V

105

Y/L

Battery power supply

OFF

Battery voltage

113

B

Ground

ON

0 V

142

W/R

Front door switch
(driver side)

OFF

Driver door is open.

0 V

Driver door is closed.

12 V

147

G/W

Seat belt buckle switch
(driver side)

ON

Fasten.

5 V

Unfasten.

0 V

ELN0529D

ELN0530D
